乘用车多辐条轻量化铝合金轮毂结构

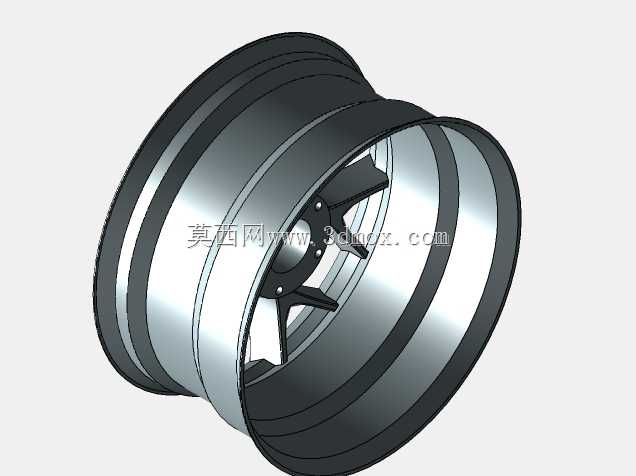

　　该三维结构围绕乘用车辆轮端承载与外观造型展开，主体由外侧轮辋、环形胎圈座、多分叉辐条、中心安装盘及螺栓孔区域组成，整体呈现低风阻、大开口、强视觉张力的改装风格。轮辋部分采用深槽式轮廓，外缘保留较宽的亮面唇边，用于配合无内胎轮胎的胎圈密封；槽底过渡圆角连续，可在轮胎拆装时引导胎圈滑入，同时避免局部应力集中。模型中轮辋壁厚沿周向保持均匀，唇边与槽底之间设置阶梯过渡，既保证轮胎充气后的轴向定位，也为制动系统外侧留出必要的避让空间。

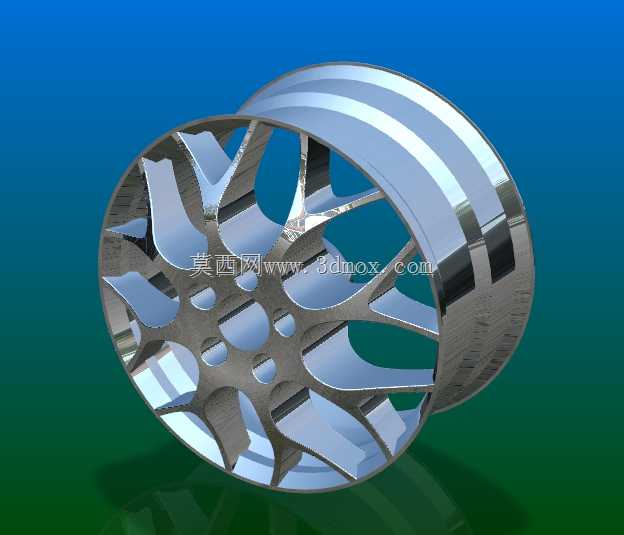

　　辐条设计是该结构的重点。多根主辐条从中心盘向外发散，并在靠近轮辋处形成分叉与扭转曲面，相邻辐条之间保留大面积镂空窗口。这样的布置并非单纯追求造型：镂空区域可直接提高制动盘、制动卡钳的迎风散热面积，车辆连续制动时，热空气能够沿辐条间隙快速排出；分叉式辐条则把中心盘的集中载荷分散到轮辋周向多个连接点，降低单根辐条根部的弯矩。曲面在建模时需要兼顾拔模方向和加工可达性，辐条正面可采用铣削亮面处理，背面则保留铸造或锻造后的加强过渡，避免出现尖锐根部。

　　中心安装区域承担轮毂与车轴法兰的对接功能。模型应明确中心孔、螺栓分布圆、螺母座沉孔及贴合面的位置关系。中心孔用于与轴头形成径向定位，螺栓孔周围材料适当加厚，螺母座沉入辐条背面，可减少装配后突出物对装饰盖的干涉。安装贴合面必须保持平面度，若该面存在翘曲或局部接触，车轮在高速旋转时会产生端面跳动，进而引起方向盘抖动和轮胎偏磨。对于改装场景，还需核对螺栓孔数量、孔距、中心孔直径以及偏距，这些边界尺寸决定轮毂能否适配特定车型的转向节、制动卡钳和悬架行程。

　　从使用场景看，这类轮毂多用于乘用车外观升级、运动化配置展示以及轮端方案验证。设计时需要同时考虑轮胎匹配、转向极限和车身覆盖件间隙。轮辋宽度决定可安装轮胎的断面宽度范围，直径增大后，轮胎扁平比通常相应降低，以保持轮胎外径接近原车数值，避免速度表偏差过大。偏距则影响轮距和辐条内侧空间：偏距过小，轮毂向外移动，可能超出翼子板；偏距过大，辐条容易与大尺寸制动卡钳发生干涉。因此在三维环境中，应将轮毂、轮胎、转向节、卡钳、减振器和翼子板进行装配校核，重点检查满打方向、悬架压缩和回弹三种极限位置。

　　结构强度方面，轮辋唇边、通风窗边缘、辐条分叉交汇区和螺栓座属于关键承载部位。车辆经过坑洼路面时，冲击载荷先由轮胎传入轮辋，再经辐条传递到中心安装盘；若通风窗开孔过大而边缘缺少圆角，裂纹容易从窗孔根部萌生。建模时应保持各筋板厚度过渡平顺，避免在高应力区布置突兀的台阶或薄厚突变。对于量产开发，还可在该数模基础上进行弯曲疲劳、径向疲劳和冲击试验仿真，根据应力云图调整辐条宽度、窗口圆角和中心盘厚度。

　　外形表达上，轮辋外唇采用宽边金属亮面，辐条表面通过扭转和分层形成明暗变化，旋转时具有较强的方向性。深色内腔与银色切削面形成对比，能够突出制动系统和辐条层次。工程建模过程中，旋转曲面、放样曲面和周向阵列需要保持特征一致，胎圈座、气门嘴孔、平衡块安装区域以及装饰盖卡扣位也应在完整结构中预留。整体方案兼顾造型识别度、制动散热、装配边界和轮端承载，是汽车底盘外观件与行走系统协同设计的典型对象。
