V型六缸内燃发动机总成结构设计

　　这套V型六缸内燃发动机三维结构，围绕乘用车与轻型商用车动力舱的紧凑布置需求搭建，两列气缸呈V型夹角对置排布，相比直列六缸布局大幅压缩轴向长度，在前置前驱、横置动力平台以及机舱纵向空间受限的车型中，能有效避让前围板、散热器框架与悬架塔顶的安装边界，同时保留六缸机型天然的做功平顺性优势，曲轴每转动120度即有一个气缸进入做功行程，一阶、二阶往复惯性力可通过曲轴平衡重与缸体结构相互抵消，运转振动与噪音表现显著优于同排量四缸机型。

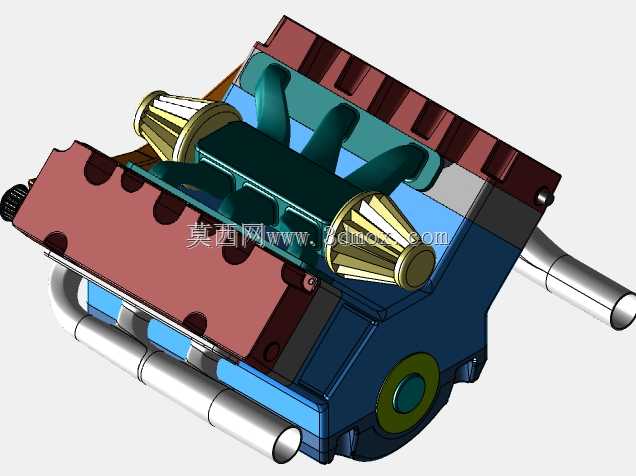

　　从整机功能拆分来看，模型完整呈现了气缸体、缸盖、进排气歧管、曲轴连杆机构、冷却水道、润滑油路外接管路以及外围附属安装支架的装配关系。缸体作为整机承载核心，下部预留曲轴主轴承座的安装定位面，两侧V型夹角区域整合布置进气总管，缩短进气路径长度，降低各缸进气歧管的长度差，让六个气缸的充气效率尽可能保持一致，避免各缸输出扭矩不均引发的附加扭振。外露的银色管路分别对应冷却系统循环水路与曲轴箱通风管路，管路走向沿着缸体外侧的空余空间排布，弯折半径满足流体阻力设计要求，同时避开排气管高温区域，防止橡胶密封件长期受热老化失效。

　　结构设计阶段首先锁定的是整机安装硬点：动力总成通过左右两侧悬置支架与副车架连接，悬置安装点的坐标需要和整车底盘的承载梁位置匹配，模型中缸体两侧延伸出的凸台结构就是悬置软垫的固定接口，凸台内部设计加强筋连通主轴承壁，把发动机运转产生的动载荷直接传递到车身承载结构，避免局部应力集中导致缸体开裂。整机的宽度方向边界由两列缸盖的最外侧轮廓决定，设计时需要预留火花塞拆装、气门室盖密封垫更换、喷油器检修的操作空间，不能和机舱内的制动总泵、空调管路、线束护套发生运动干涉；高度方向上，进气歧管上表面到机油盘下底面的总高度，需要匹配引擎盖内板与下方副车架的间隙，既要保证车辆正面碰撞时动力总成有足够的下沉避让空间，也要避免越野工况下油底壳直接磕碰路面凸起。

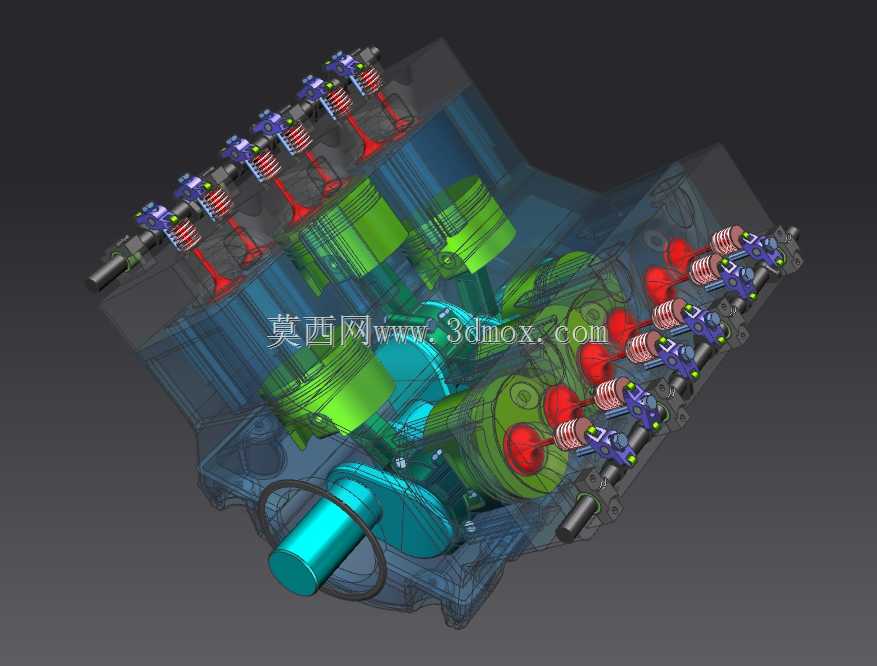

　　曲轴的设计匹配V型布局的发火顺序，连杆轴颈采用错拐布置，相邻做功气缸的连杆错开一定角度安装，平衡重的重量经过往复惯性力计算优化，既能够抵消活塞连杆组的往复运动惯性，又不会额外增加曲轴的转动惯量，拖累发动机的油门响应速度。缸盖部分集成了进排气道、气门座圈、冷却水道与机油油道，两列缸盖的顶面分别设计气门室盖的安装密封面，周边均匀布置螺栓孔，密封胶垫的压缩量控制在合理区间，防止机油渗漏。前端轮系的安装面预留了水泵、发电机、空调压缩机的驱动接口，皮带轮的包角经过校核，保证附件运转时皮带不打滑、不出现异常跳动。

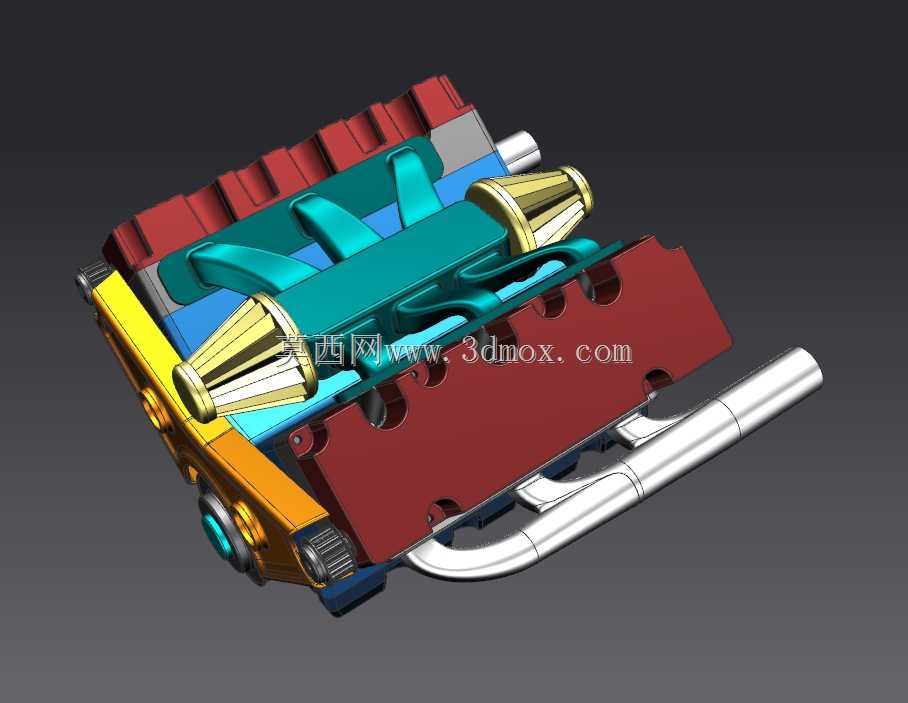

　　实际工程应用中，这类V6动力结构常被用于中高端乘用车、轻型越野车辆以及小型工程机械的动力配套，建模过程中所有零部件的配合尺寸都按照装配逻辑约束：活塞与缸筒之间保留合适的配合间隙，连杆大头与曲轴轴颈的轴瓦间隙满足润滑膜建立要求，缸体上所有的螺栓孔位置、定位销孔都和对应零部件完全对齐，不存在干涉错位。外围的彩色分件清晰区分了不同功能模块，红色区域为两列排气侧缸盖与排气歧管安装位，工作时承受高温排气冲刷，材料一般选用耐热铸铁或者铝合金铸造成型；青色区域为进气侧的进气歧管与稳压腔，内壁做光滑过渡处理，减少进气节流损失；黄色与橙色部分为缸体外侧的附属安装支架与机油滤清器座，集成了机油冷却接口，在高负荷运转时把润滑油温度控制在合理工作区间。

　　针对整车匹配阶段的校核需求，这套结构可以直接导入动力总成装配环境，完成运动干涉检查、悬置系统刚度匹配、冷却系统管路走向优化以及维修拆装路径模拟：比如拆解火花塞时，维修工具的操作空间是否被进气歧管阻挡，起动机安装在缸体与变速箱结合面处是否预留了拆装螺栓的空间，机油滤清器的更换位置是否不需要抬升整机即可操作，这些实际售后维护的细节都在结构布局中得到体现。整机的重量分布围绕曲轴中心做平衡设计，两侧缸体的重量差控制在极小范围，降低动力悬置的承载负担，让整车怠速工况下的方向盘抖动、车厢内共鸣噪音都能得到有效控制。
