该叶轮属于典型离心式流体做功转子部件,整体采用轮盘与多组空间扭曲叶片一体化的结构形式,主要用于高速旋转状态下对进入流道的气体或轻质流体进行加速、增压与导向。在实际工程场景中,这类结构常见于小型涡轮增压器、微型燃气轮机、高速离心风机、航空辅助动力装置以及部分实验级流体设备中。叶轮工作时随主轴高速回转,流体从靠近轴心的入口区域沿轴向进入,随后在叶片通道内受离心力和叶片型面约束,沿径向向外缘流动,并在轮缘处获得较高速度与压力能,后续再经扩压结构将动能转化为稳定压力。

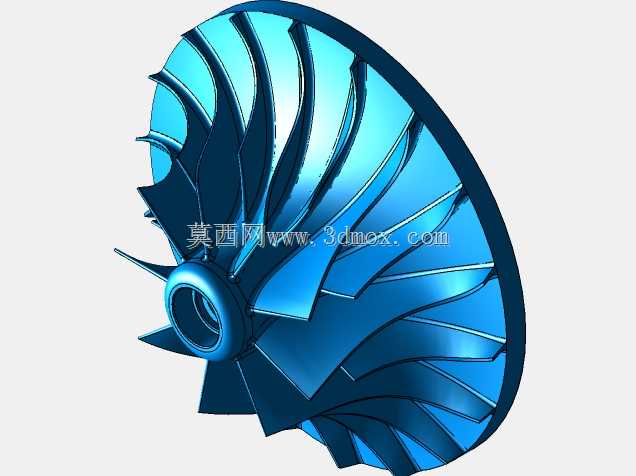

从结构布置看,模型中心设置带通孔的轮毂,用于与转轴形成装配关系;轮毂外侧延伸出完整轮盘,轮盘背面承担旋转时的离心载荷并维持转子刚性。叶片从轮毂入口处开始,沿圆周方向均匀分布,并向轮缘方向逐渐展开、扭转和升高。叶片并非简单直板,而是采用空间三维曲面:入口段叶片较窄、曲率变化集中,用于平顺引导来流,降低入口冲击;中段叶片通道逐渐扩张,兼顾流体转向与加速;外缘段叶片高度和包络范围增大,以提高做功面积和出口流量。相邻叶片之间形成连续流道,流道宽度、扭转角和厚度沿径向不断变化,这也是离心叶轮区别于普通风扇叶片的关键特征。
建模时需要重点控制轮毂孔、轮盘外圆、叶片前缘、叶片后缘以及叶尖轮廓之间的几何关系。轮毂内孔是安装基准,通常与轴径、键连接或过盈配合边界相关;轮盘背面应预留与轴肩、锁紧螺母或压紧结构相适应的定位面;叶片前缘需要保持较小圆角或连续过渡,以减少高速来流分离;叶尖与外部壳体之间则需要根据设备类型预留合理间隙,间隙过小会增加擦壳风险,过大则会造成回流损失。轮盘外缘厚度、叶片根部圆角和轮毂过渡区不能只按外观处理,这些位置在高速旋转中对应力集中和疲劳寿命影响明显。
设计思路上,这类叶轮通常先确定流量、压比、转速、入口直径、出口直径和叶片数量等基本边界,再建立子午流道轮廓,随后在多个径向截面上布置叶型骨线,并通过曲面放样形成叶片实体。叶片数量需要在做功能力、流道阻塞和加工可行性之间平衡:叶片过少会导致导流不足,叶片过多则增加摩擦面积和入口阻塞。模型中叶片长短与疏密关系体现了离心叶轮常见的宽流道设计,适合较高转速下输送可压缩介质。若用于增压器,叶轮还需与压气机蜗壳、扩压器和进气道匹配;若用于高速风机,则应重点校核出口角与风道阻力曲线的匹配。
外形尺寸方面,该结构的主要安装边界集中在中心轮毂孔、轮盘背面定位面以及最大外圆轮廓。轴向长度由轮毂入口段、轮盘厚度和叶片轴向包络共同决定,径向尺寸则由轮缘最大直径控制。装配到设备中时,外围必须保留叶顶间隙和进气流道,不能让壳体或紧固件干涉叶片前缘。旋转方向也属于关键边界,叶片曲面的弯曲方向决定了流体被甩出的方向,若主轴转向与叶型旋向不匹配,增压效率会明显下降,并可能引发异常振动和噪声。
从工程应用角度看,叶轮不仅是外观复杂的曲面零件,更是连接动力轴与流体系统的核心做功元件。结构设计需要同时考虑气动性能、转子动力学、材料强度和制造工艺。高速工况下,叶片自身质量产生的离心载荷会在根部形成较大拉应力,轮盘与叶片交接处应保持圆滑过渡;若采用金属铣削,需关注五轴加工时刀具与相邻叶片的干涉;若采用铸造或增材制造,则应控制壁厚均匀性和表面质量。三维模型中连续闭合的叶片曲面、清晰的轮毂孔和完整轮盘,可为后续流场分析、模态校核、动平衡评估以及加工编程提供直接几何基础。
