雅马哈DT80MX摩托车离合器结构设计

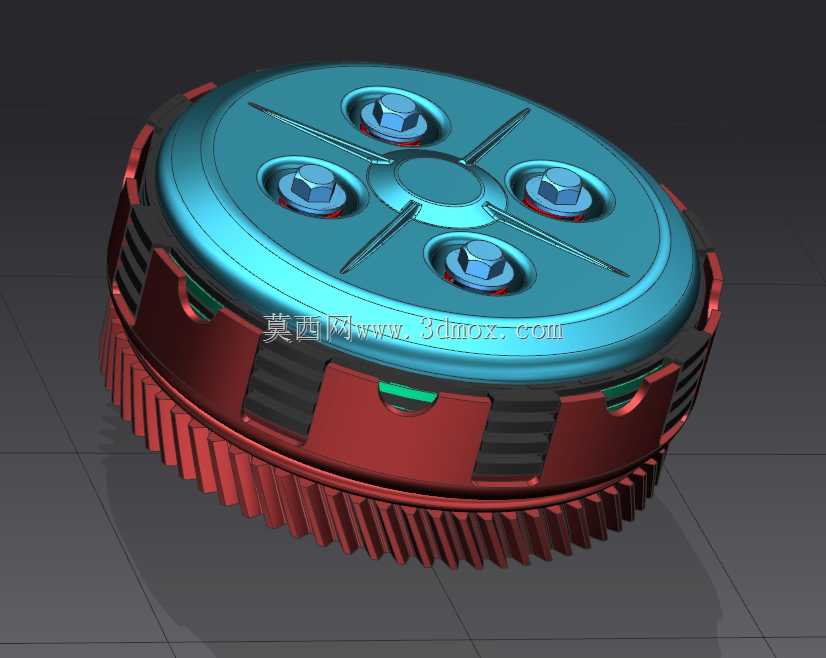

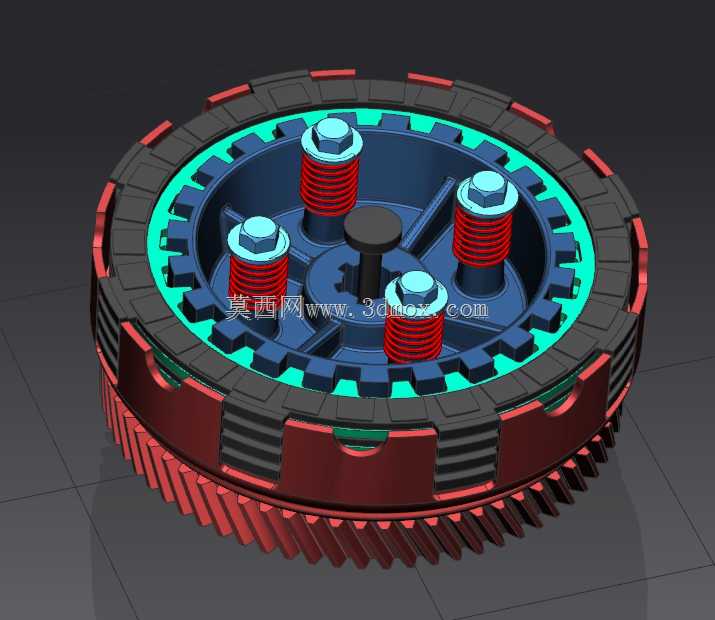

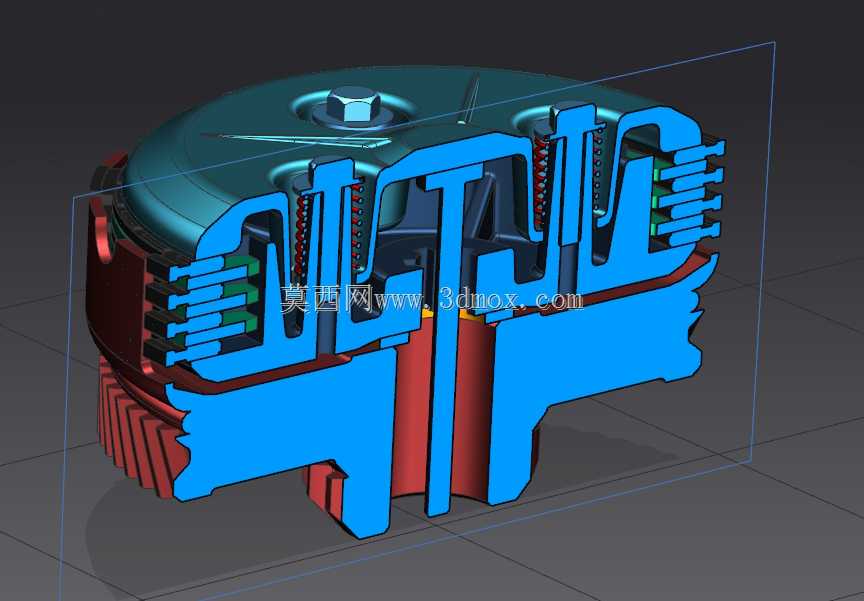

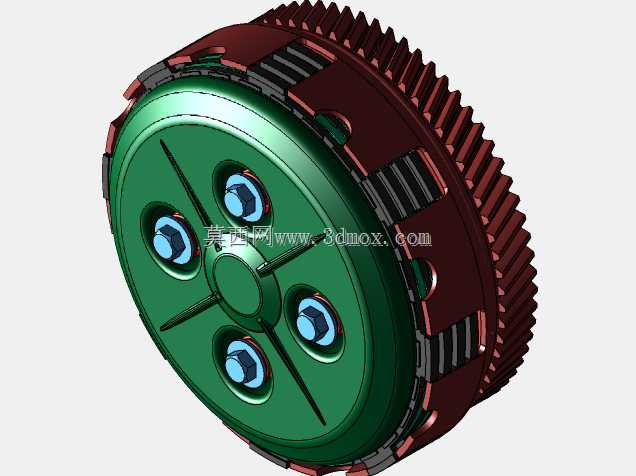

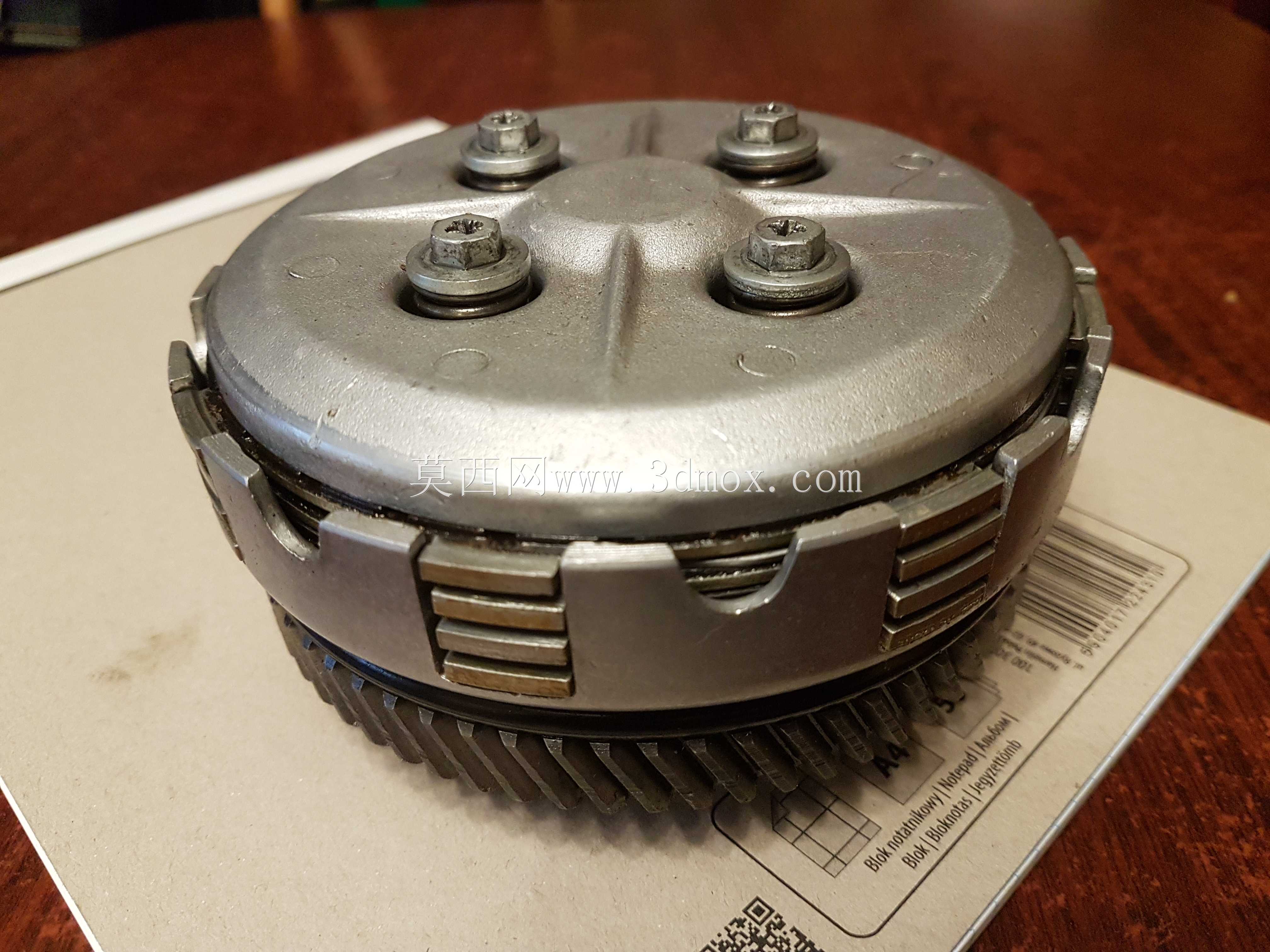

这款离合器是适配雅马哈DT80MX越野摩托车的核心传动部件，主要应用于小排量越野摩托车的动力传输系统中，承担着发动机与后轮传动系统之间的动力接合、切断以及过载保护的核心作用，是摩托车传动链路里保障动力平顺输出、实现顺畅换挡的关键结构。在实际骑行场景中，骑手操作离合手柄时，该结构可快速切断发动机输出到变速箱的动力，避免换挡过程中齿轮打齿，保障挡位切换的平顺性；起步阶段通过半联动状态的控制，可让动力平缓传递到后轮，防止车辆突然窜动或熄火；当车辆遇到突发的传动负载过大情况时，离合器片之间的打滑还能起到过载保护作用，避免发动机内部齿轮、连杆等刚性部件因瞬间冲击出现损坏。从功能特性来看，这款湿式多片离合器采用多组摩擦片与钢片交错叠放的结构设计，相比单片离合器拥有更大的摩擦接触面积，能够在紧凑的体积下传递更大的扭矩，匹配DT80MX这款小排量高转发动机的动力输出特性，同时油浴式的工作环境可以持续带走摩擦产生的热量，降低摩擦片的磨损速度，延长部件的使用寿命，还能有效缓冲动力传递过程中的震动，提升骑行的平顺性。在设计思路上，整体结构采用同轴布局，中心花键轴与变速箱输入轴直接配合，外圈的离合器鼓与发动机曲轴端的从动齿轮连接，内部的压紧弹簧采用周向均匀布置的方式，保证摩擦片组受到的压紧力均匀分布，避免偏磨导致的动力传递抖动；分离机构采用顶杆直推的设计，离合拉线拉动分离臂时，顶杆推动压盘压缩弹簧，让摩擦片与钢片之间产生间隙，快速切断动力传递，这种结构简单可靠，维护调整十分方便，非常适配越野摩托车复杂使用场景下的维修需求。从外形尺寸与安装边界来看，整体为圆盘式结构，外径适配DT80MX发动机右侧的离合腔室安装空间，轴向厚度控制在腔室的预留尺寸范围内，安装时中心花键与变速箱输入轴精准配合，外圈的固定齿与发动机初级从动齿轮完全啮合，周边的安装孔位与发动机箱体的固定螺柱一一对应，不需要额外改装即可直接装入原厂发动机腔室，周边预留的间隙足够离合分离过程中压盘的轴向移动，不会与腔室内壁、周边的启动机构、换挡机构产生运动干涉，完全符合原厂部件的安装适配要求。
