工业闭式齿轮减速传动箱体总成

项目分类:减速机 发布时间:2022-05-13 ID:626413
  • 工业闭式齿轮减速传动箱体总成
  • 工业闭式齿轮减速传动箱体总成
  • 工业闭式齿轮减速传动箱体总成
  • 工业闭式齿轮减速传动箱体总成

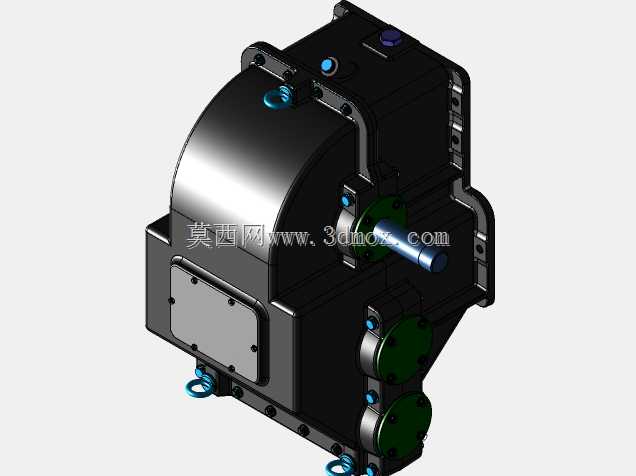

  这套减速传动装置属于工业闭式齿轮箱范畴,整体采用上下剖分式铸铁箱体结构,外部以厚重的黑色壳体包覆内部啮合齿轮副,端盖、轴伸、吊环与紧固螺栓均按实际装配关系完整表达,适合用于输送线、搅拌设备、矿山给料、冶金辅机以及中小型通用机械的动力降速环节。现场布置时,原动机通常通过联轴器或带轮接入高速轴,经箱内多级齿轮啮合后由低速轴输出大扭矩,转速被降低到执行机构所需区间,同时承担匹配惯量、隔离冲击和稳定负载的作用。

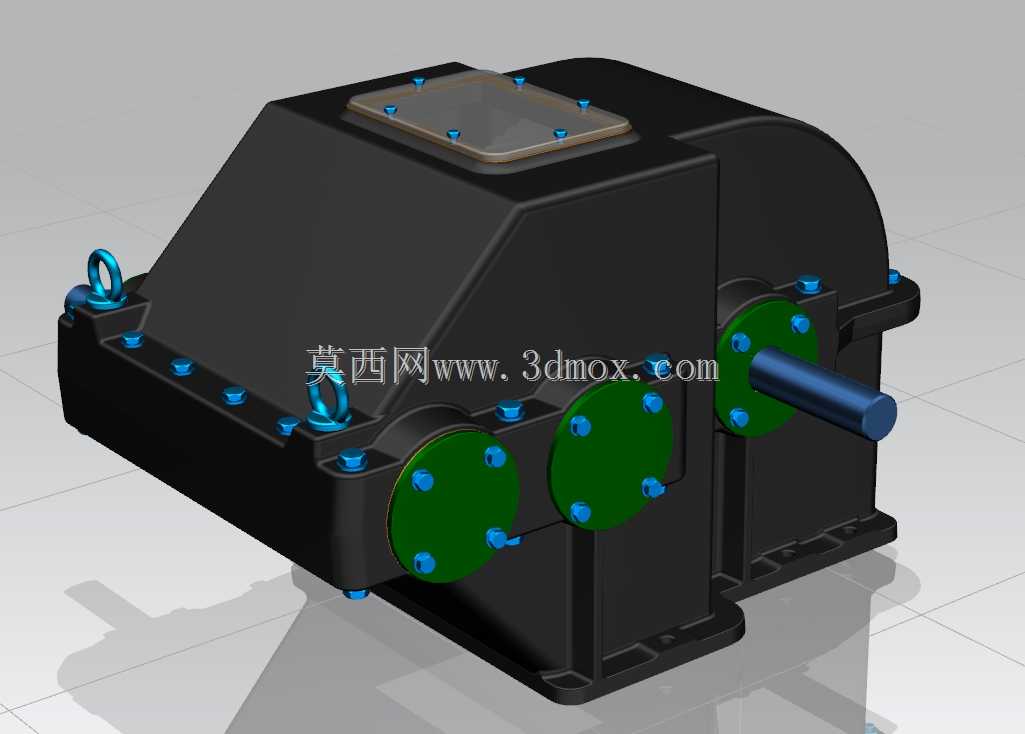

  从结构思路看,箱体采用中分面剖分设计,上箱盖与下箱座沿齿轮轴线所在平面结合,周边布置一圈螺栓,使箱盖在检修时可以整体吊起,不必拆动轴系和底座。顶部设置观察盖板,能够在不揭开箱盖的情况下检查齿轮啮合、润滑飞溅和齿面状态,也便于后期补油或清理。箱体侧面的圆形端盖围绕轴承位置布置,端盖与轴承座之间通过止口定位,多颗螺栓均匀压紧,既约束轴系轴向位置,也防止润滑油外泄和粉尘进入。蓝色紧固件在模型中被单独区分,便于在装配阶段识别螺栓规格、垫圈方向和拧紧顺序。

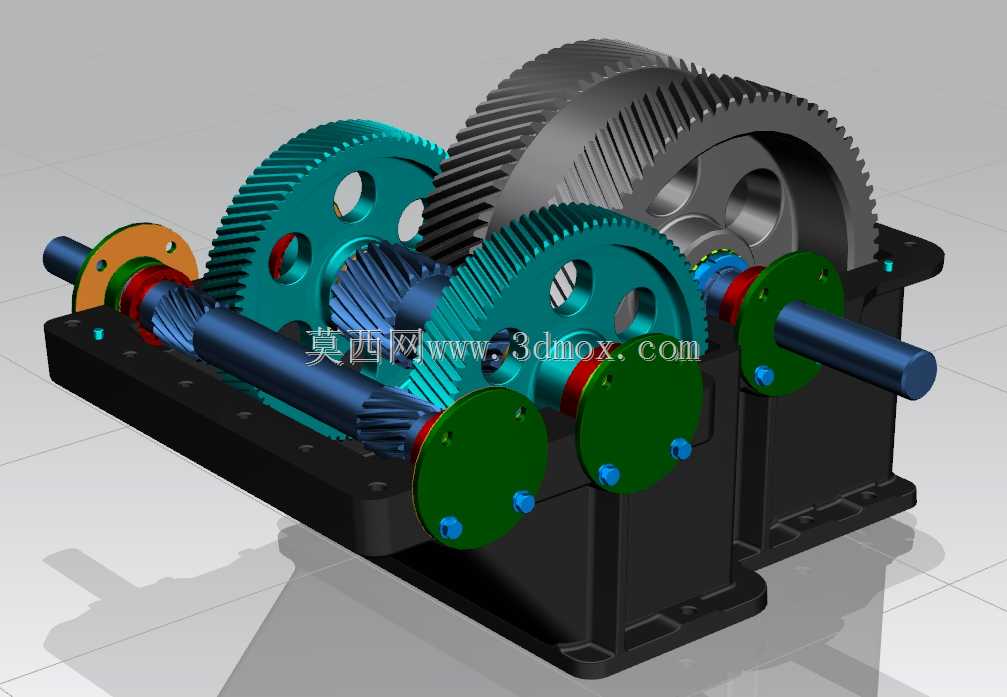

  轴系布局是该装置的核心。输入、中间和输出轴按空间位置错开排列,齿轮藏于箱体内部,轴伸从端盖中心穿出,输出端保留较长配合轴段,可安装联轴器、链轮、带轮或齿轮驱动外部负载。设计时需要重点校核轴伸长度与负载件轮毂宽度的匹配,键槽顶面与轮毂键槽的配合间隙,以及轴端挡圈或锁紧件的安装空间。若现场采用联轴器直联,还应保证原动机轴线与减速箱高速轴轴线的同轴度;若采用带传动,则需控制带轮悬伸量,避免过大弯矩作用在轴承上。

  外形与安装边界方面,箱体底部带有整体支承脚,脚上开设安装孔,可直接固定在混凝土基础、钢结构机架或设备底座上。布置图纸时应在箱体四周预留检修空间:轴伸侧要留出联轴器拆装和安全防护罩位置,箱盖上方要留出吊环起吊高度,观察盖周围要保证工具能够操作,侧面端盖外则需要考虑轴承拆出和螺栓紧固距离。箱体顶部的吊环在总装、搬运和检修时承担起吊点作用,吊装索具应尽量垂直受力,避免斜拉造成吊环弯曲或箱体局部应力集中。

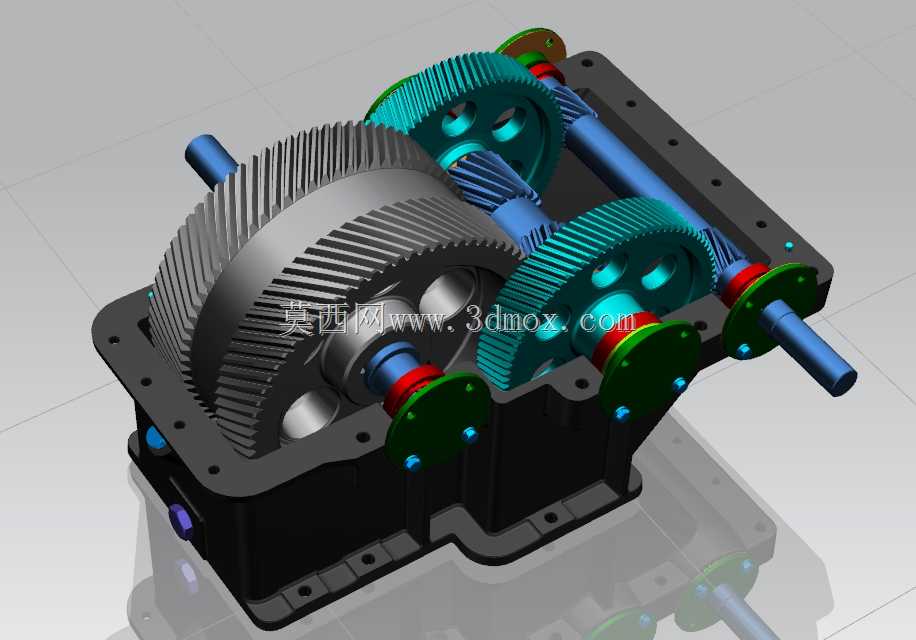

  润滑与维护在闭式齿轮箱中不能忽略。该类结构通常依靠齿轮浸油飞溅实现齿面和轴承润滑,箱内油位应浸没低速级大齿轮适当齿宽,既保证带油充分,又避免搅油损失过大。观察盖、端盖结合面和轴伸密封位置构成主要防漏边界,装配时需处理结合面平面度、密封垫压缩量以及油封唇口方向。底座附近应考虑放油、油位检测和接油盘空间,避免换油时污染现场。模型中将箱体、端盖、轴、螺栓和吊环分层表达,能够帮助设计人员在干涉检查时确认运动件与固定件之间的间隙,尤其是齿轮顶圆与箱体内壁、轴肩与轴承内圈、端盖止口与座孔之间的关系。

  实际选型应用中,这类减速箱并非孤立零件,而是动力链中的中间传扭单元。前端电机的功率、转速和启动特性,后端工作机的冲击系数、连续运行时间和环境温度,都会影响齿轮模数、齿宽、轴承寿命以及箱体刚度。模型呈现的厚壁箱体、加强轮廓和多螺栓连接,正是为了抵抗齿轮啮合力产生的分力,保持轴孔位置稳定,降低运行中的振动和噪声。对于设备改造或教学设计而言,该总成可用于演示剖分式箱体结构、多级齿轮传动路径、轴承端盖定位方式、润滑腔形成以及整机安装接口,是连接理论传动计算与现场装配维护的典型机械对象。
