螺旋桨压铸模具结构设计方案

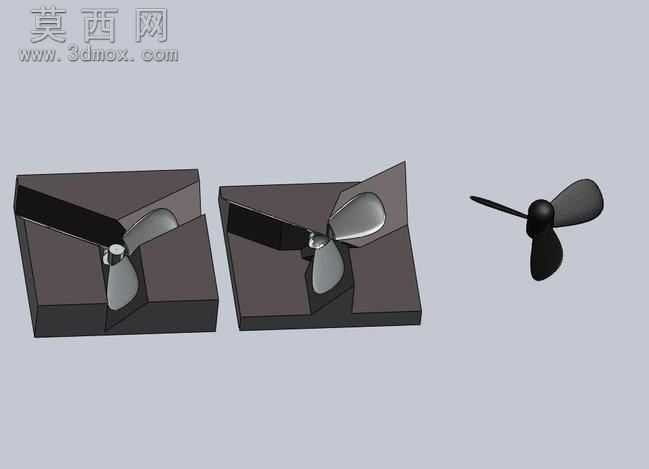

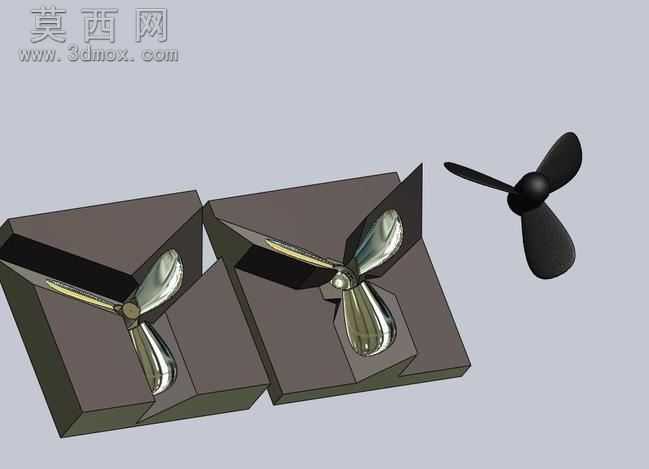

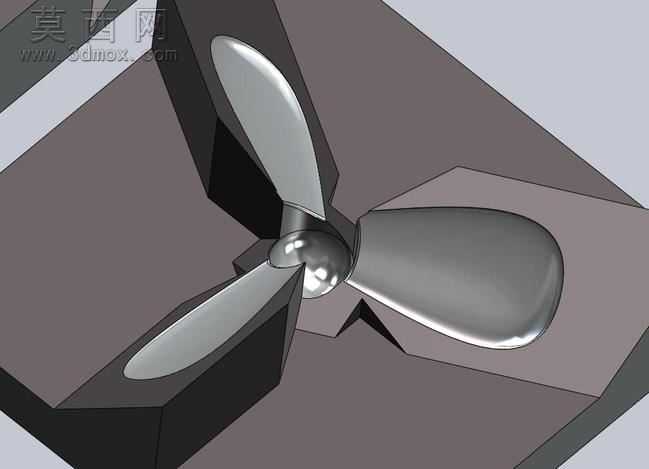

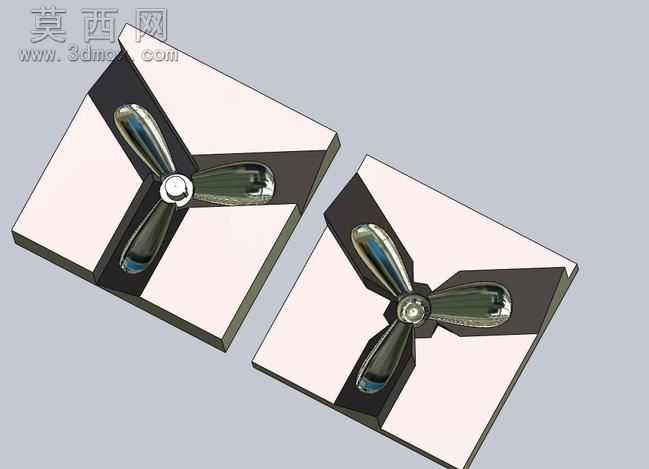

本套螺旋桨压铸模具采用三维参数化建模完成整体结构设计，建模过程中严格遵循压铸成型工艺规范，针对螺旋桨曲面复杂、叶片壁厚不均的成型难点做了专项结构优化。模型完整还原了模具的开合模状态，清晰展示了定模、动模的模腔曲面结构，模腔部分完全贴合螺旋桨叶片的流线型曲面，保证成型后桨叶的曲面精度满足动平衡使用要求。建模阶段对分型面做了精准拆分，分型线沿螺旋桨叶片的最大轮廓线布置，避免开模时拉伤铸件表面，同时在模腔对应位置设计了合理的脱模斜度，减少铸件顶出时的形变风险。材质模拟阶段针对模具工作零件选用热作模具钢的材质属性，对模腔表面做了抛光质感的渲染处理，还原模具加工后的真实表面状态，螺旋桨铸件部分采用金属光泽材质渲染，清晰区分模具零件与成型铸件。整套模具的结构设计充分考虑了压铸生产的实操需求，浇注系统、排气槽的布局贴合螺旋桨的结构特点，能够有效减少压铸过程中的卷气、缩孔缺陷，保证铸件内部质量。模型装配关系完整，动定模的合模定位结构清晰，可直接用于压铸工艺的方案验证、模具结构教学演示，也可作为同类曲面零件压铸模具设计的参考模板，帮助设计人员快速掌握复杂曲面铸件的压铸模分模思路与结构设计要点，缩短同类产品的模具开发周期，降低前期设计的试错成本。
