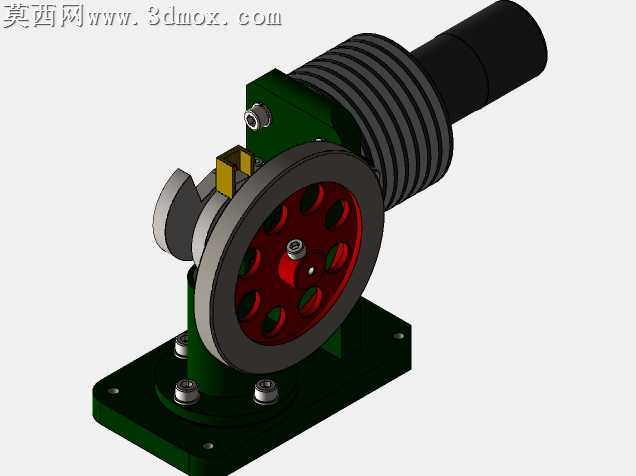

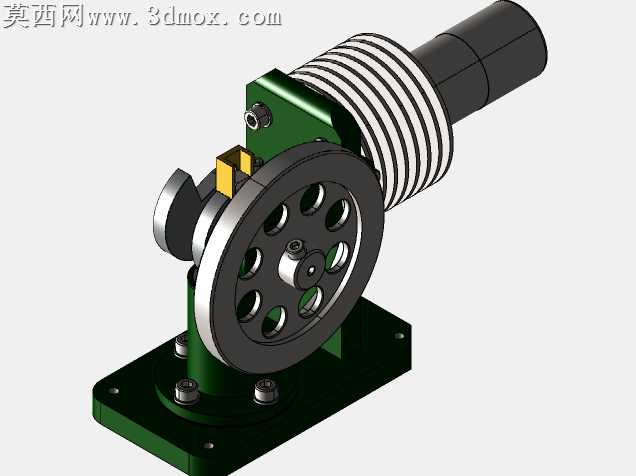

卧式斯特林动力发动机结构设计

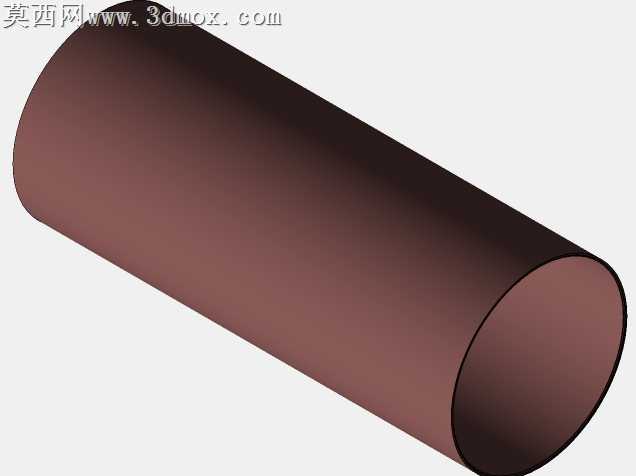

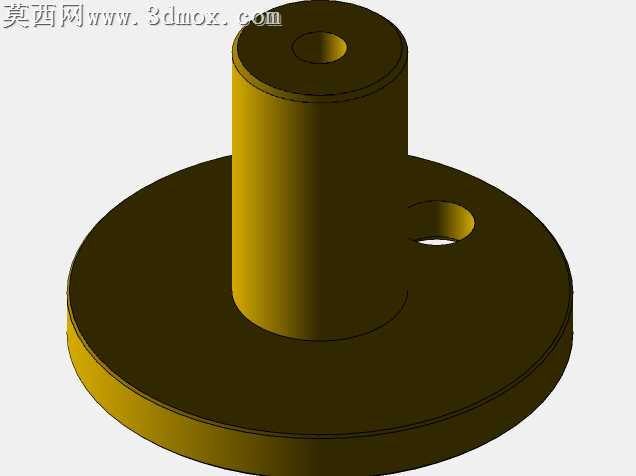

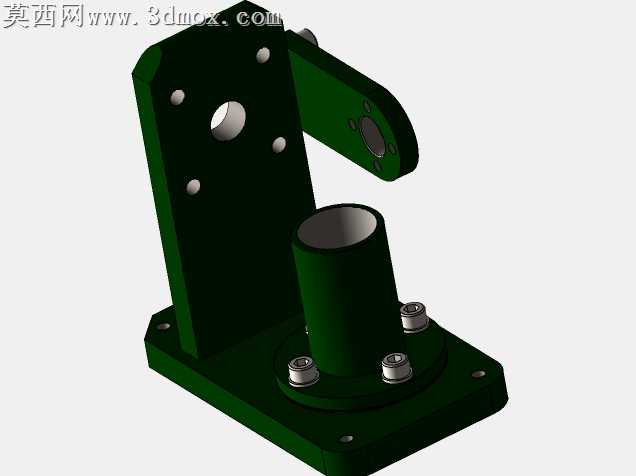

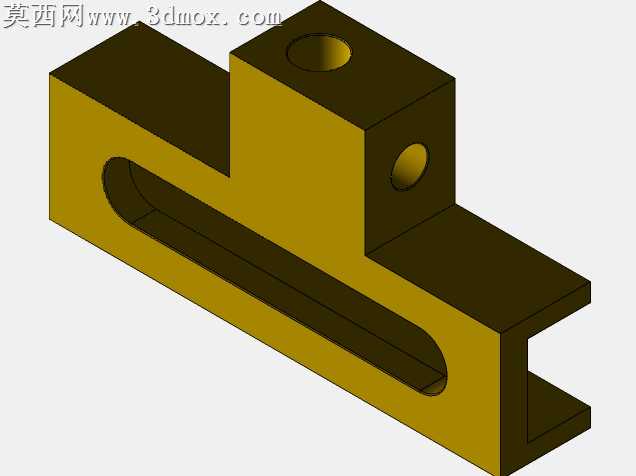

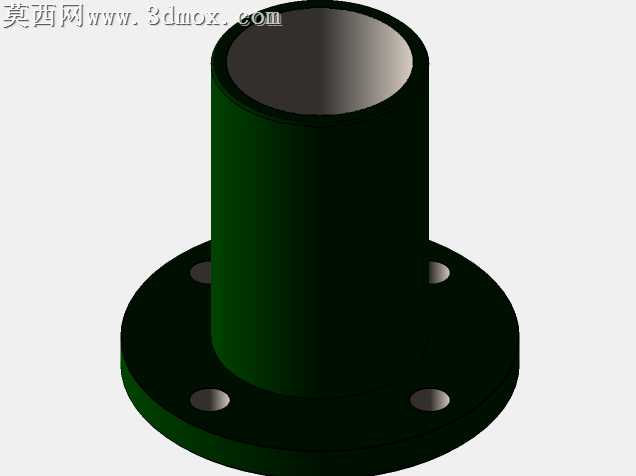

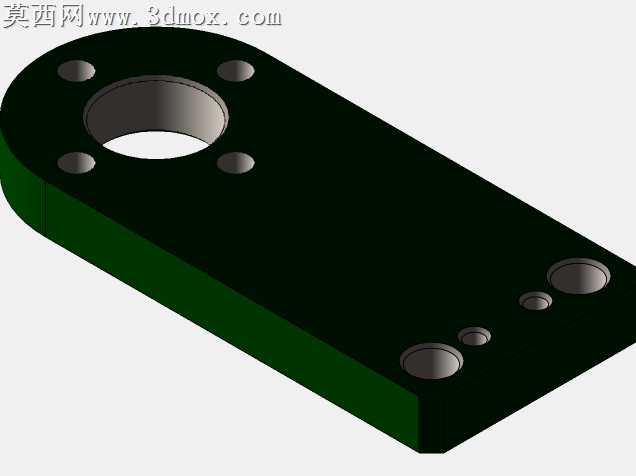

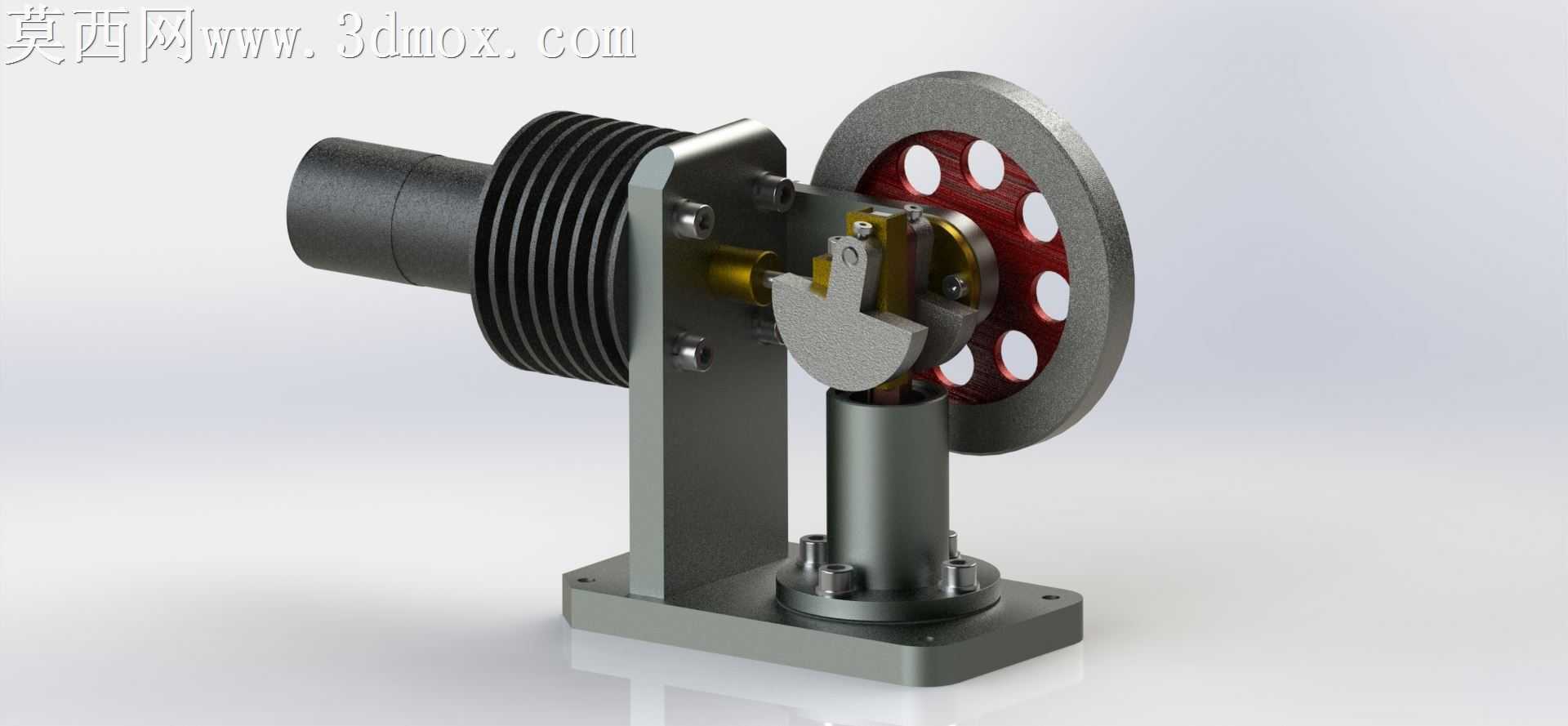

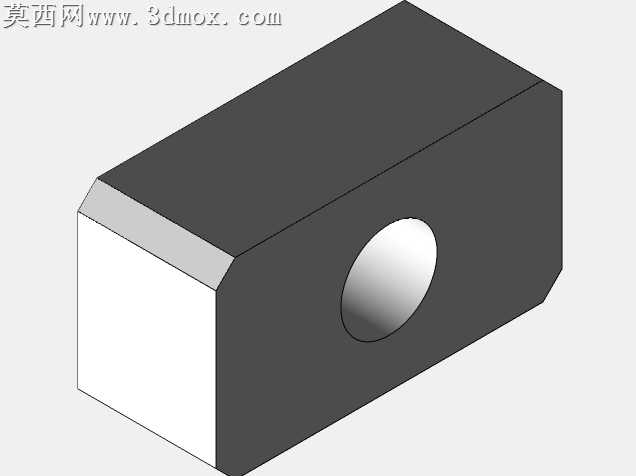

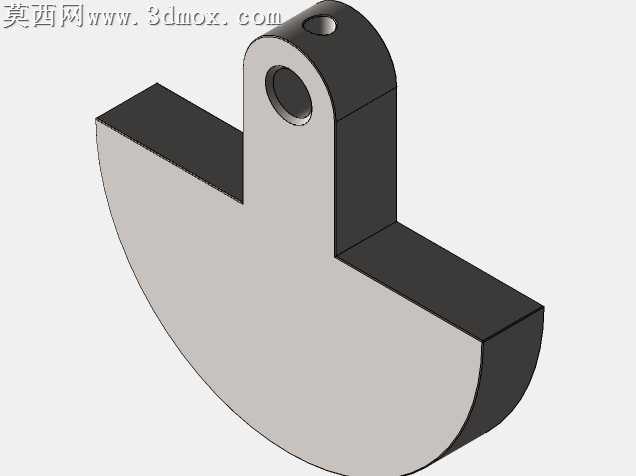

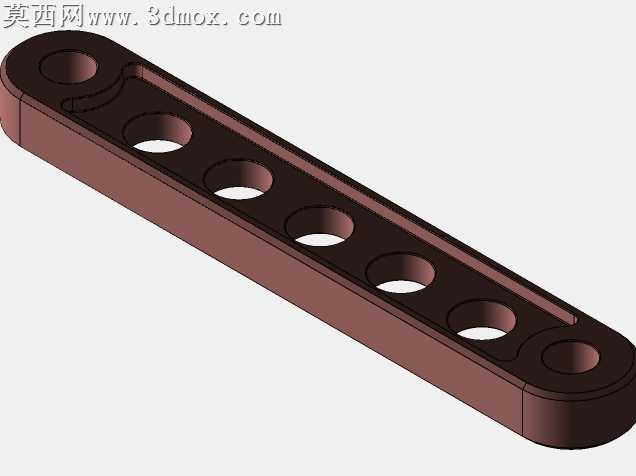

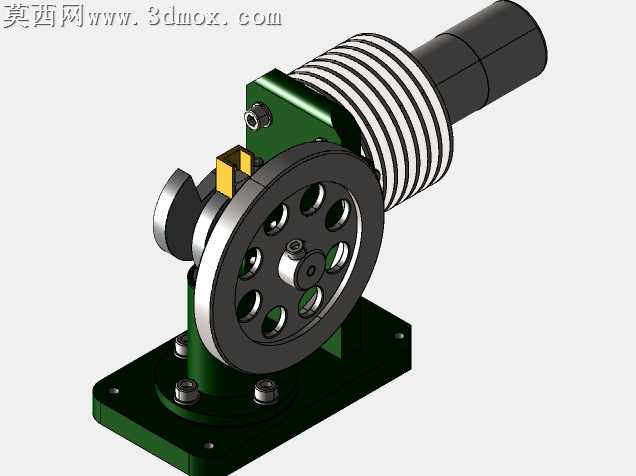

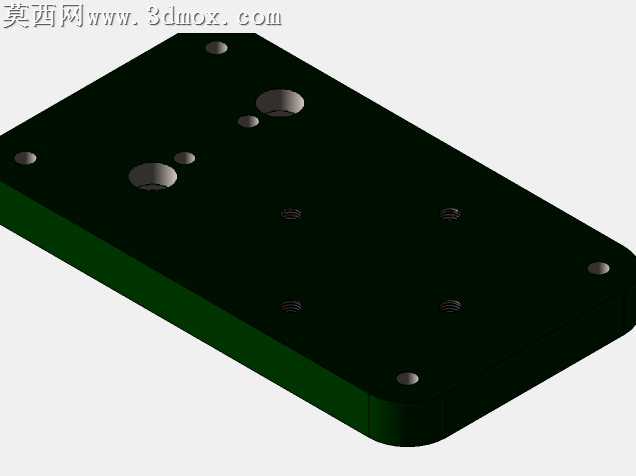

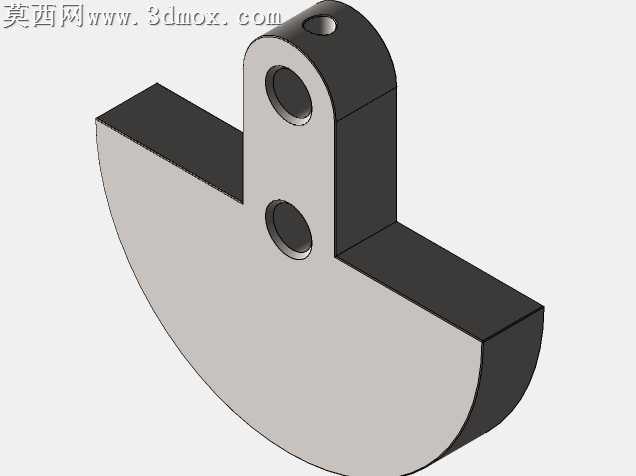

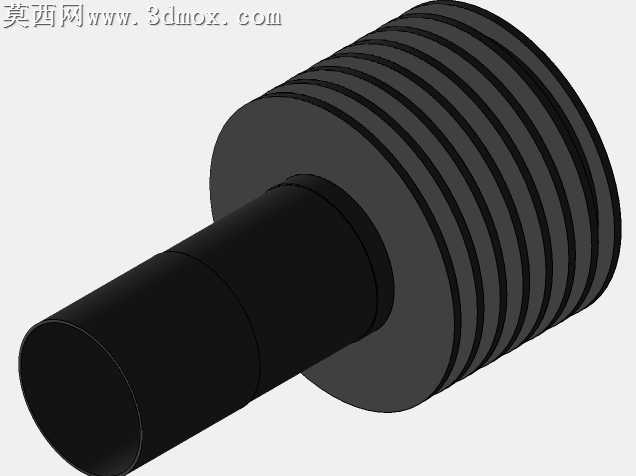

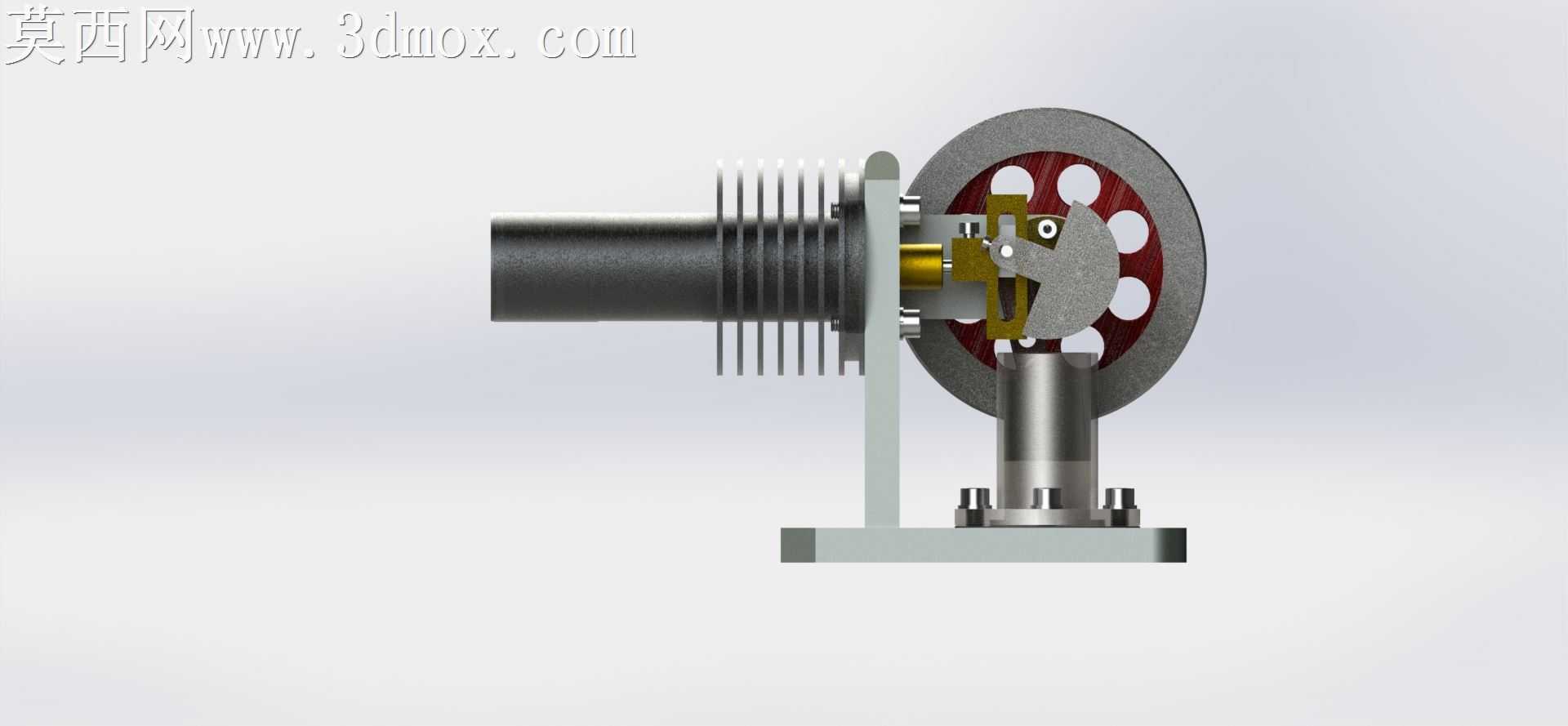

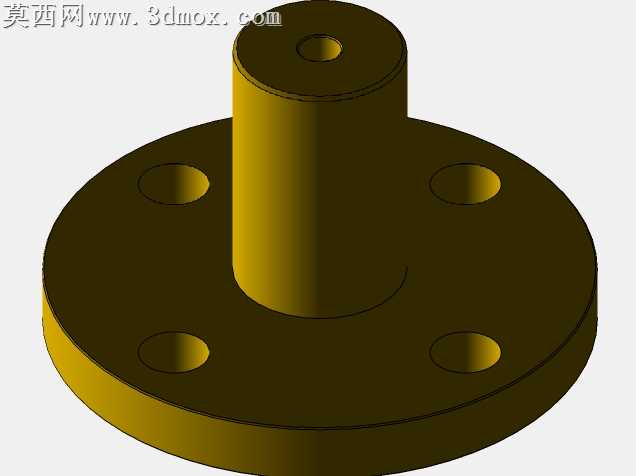

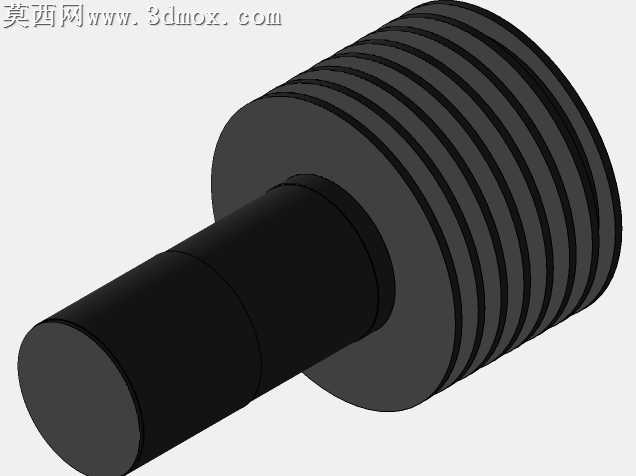

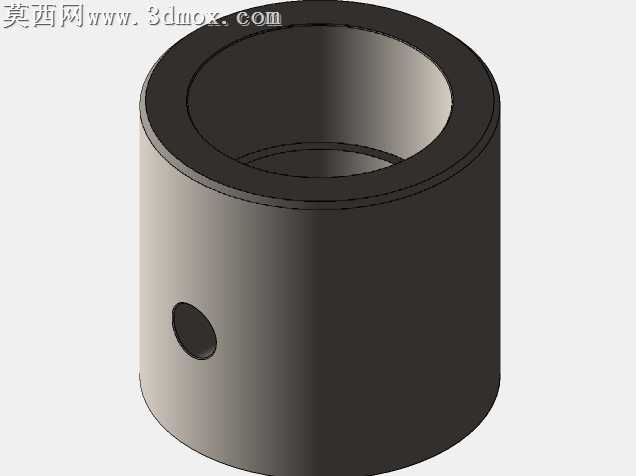

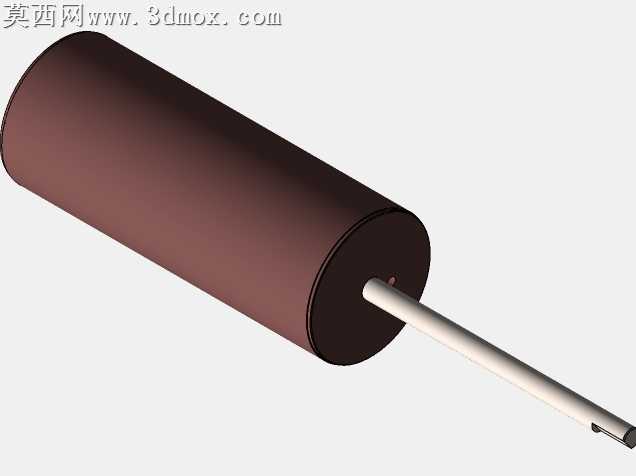

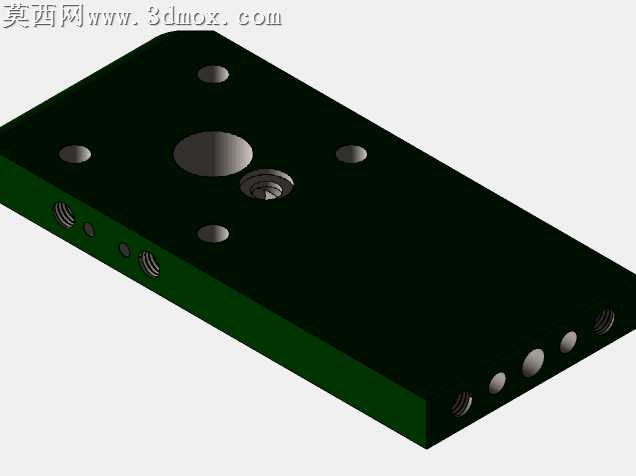

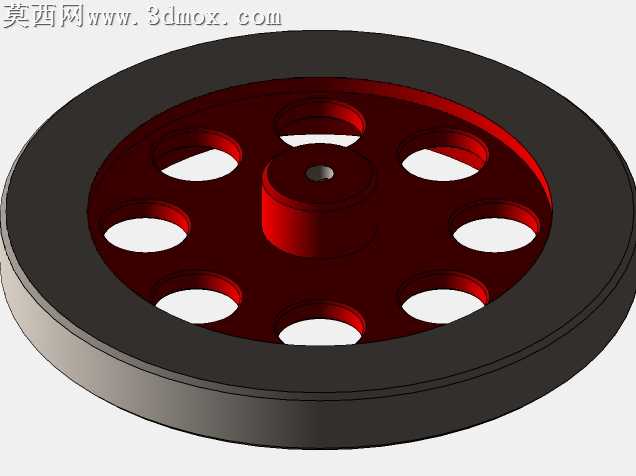

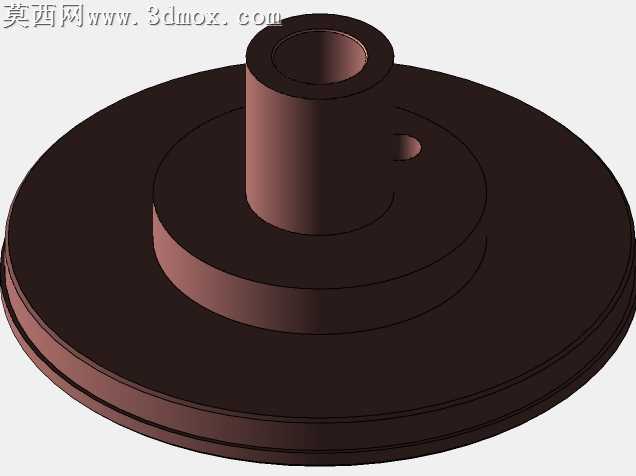

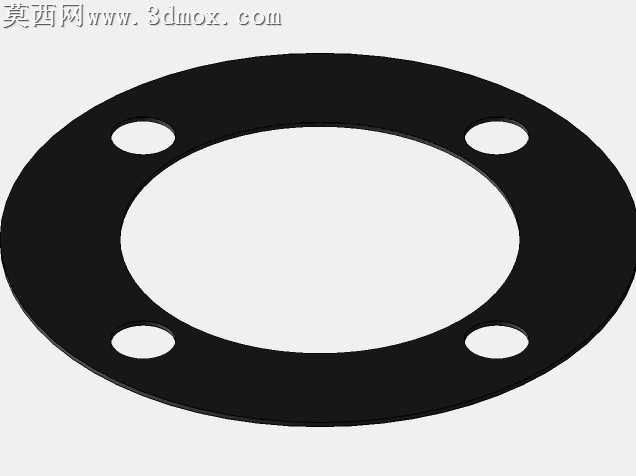

本作品为卧式布局的斯特林发动机三维建模设计，整体采用SolidWorks完成全参数化零件建模与整机装配，配合Keyshot完成写实级渲染输出。建模阶段严格遵循机械加工工艺逻辑，对每一个零件的尺寸公差、装配间隙做了合理预留：动力气缸部分采用带散热鳍片的一体式缸体结构，鳍片采用环形阵列特征生成，每片鳍片的厚度、间距均参考小型风冷散热结构的成熟参数，保证冷热腔温差建立的效率；缸体与支架的连接采用内六角圆柱头螺钉紧固，建模时还原了螺钉头部的内六角特征、螺纹收尾的退刀结构，保证装配关系的真实还原。传动与动力输出部分，飞轮采用辐条式镂空结构，轮缘做了加厚配重处理，建模时通过圆周阵列生成六个圆形镂空辐孔，轮缘与轮毂的过渡采用圆角特征避免应力集中的视觉表达；曲柄连杆机构还原了偏心曲轴、连杆小头衬套、活塞连接销的完整配合关系，偏心距的参数设置匹配气缸行程，保证运动仿真时活塞运动无干涉；立式支撑柱采用圆柱凸台定位结构，与底部安装底座通过法兰面螺栓连接，底座上预留了四个安装沉孔，还原实际设备的安装固定逻辑。材质与渲染阶段，针对不同零件的功能属性匹配了对应材质：缸体、支架、底座、支撑柱采用喷砂氧化哑光铝合金材质，调整金属粗糙度参数还原金属哑光质感，边缘做轻微倒角磨损效果提升真实感；飞轮轮缘采用灰铸铁材质，辐板部分做红色阳极氧化表面处理，形成鲜明的视觉区分；曲柄连杆、连接销等运动件采用抛光不锈钢材质，还原运动部件的高光金属质感；气缸热端部分做高温氧化发暗的材质处理，区分冷热端的视觉差异。渲染时采用工作室柔光布光方案，主光从侧上方打亮整机轮廓，辅光补全暗部细节，添加柔和的地面接触阴影，突出各零件的结构层次与装配关系。设计思路上，采用卧式布局缩短整机纵向尺寸，将冷热腔沿水平方向布置，降低重心提升运行稳定性，独立冷室的结构设计让工作气体的流道更顺畅，减少气阻损失，整体结构可直接用于运动仿真演示、3D打印验证，也可作为斯特林原理教学的可视化展示模型，清晰呈现外燃式发动机利用气体热胀冷缩实现动力输出的核心原理，适配太阳能等多种低热值热源的应用特性也在结构设计中做了对应考量。
