直列三缸柴油发动机高精度三维建模作品

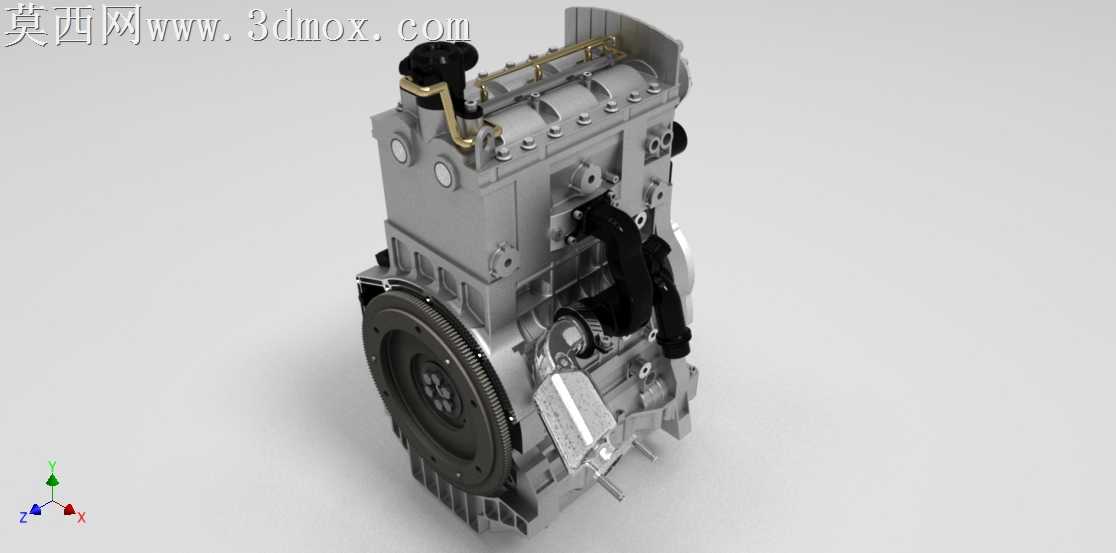

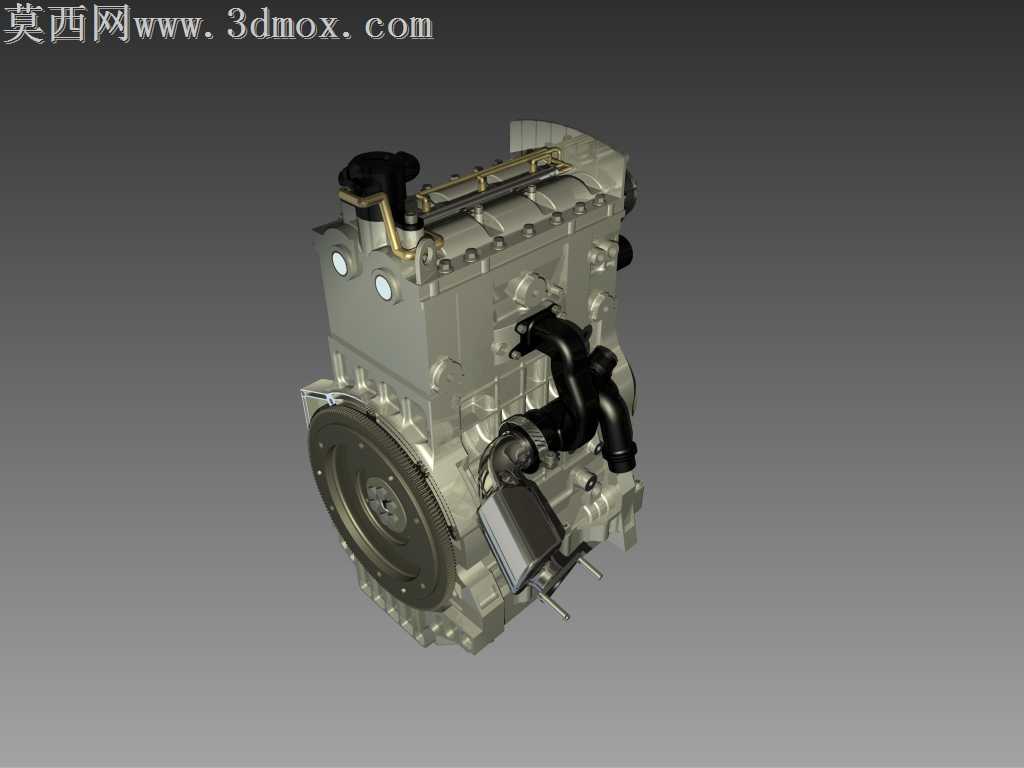

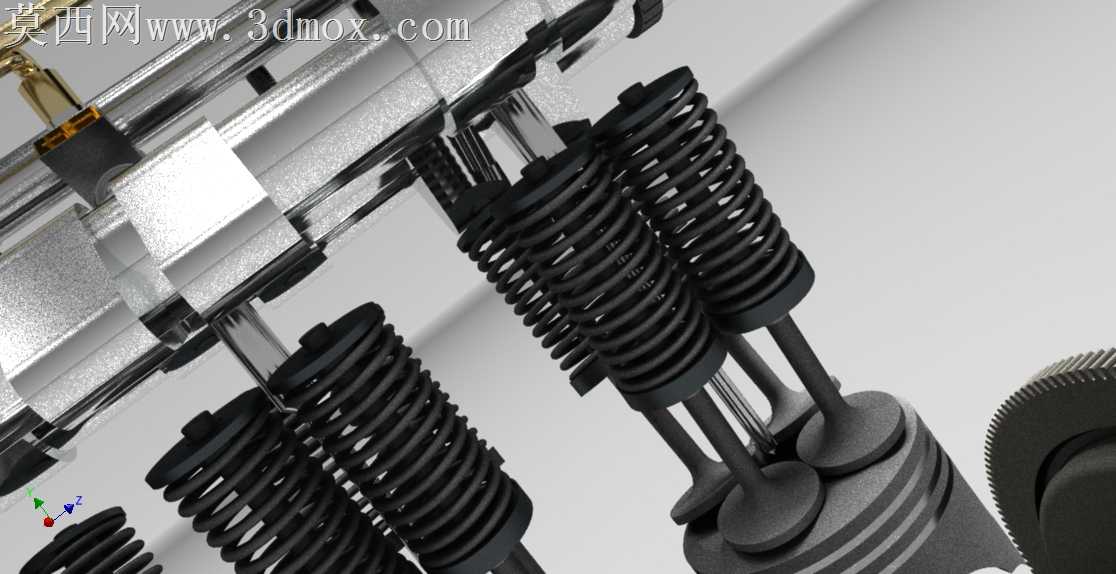

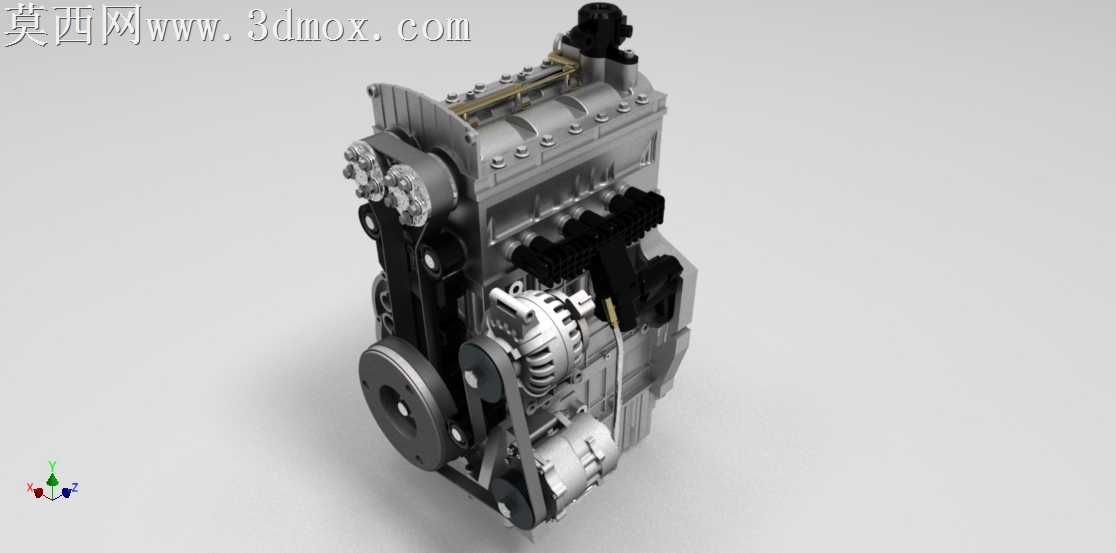

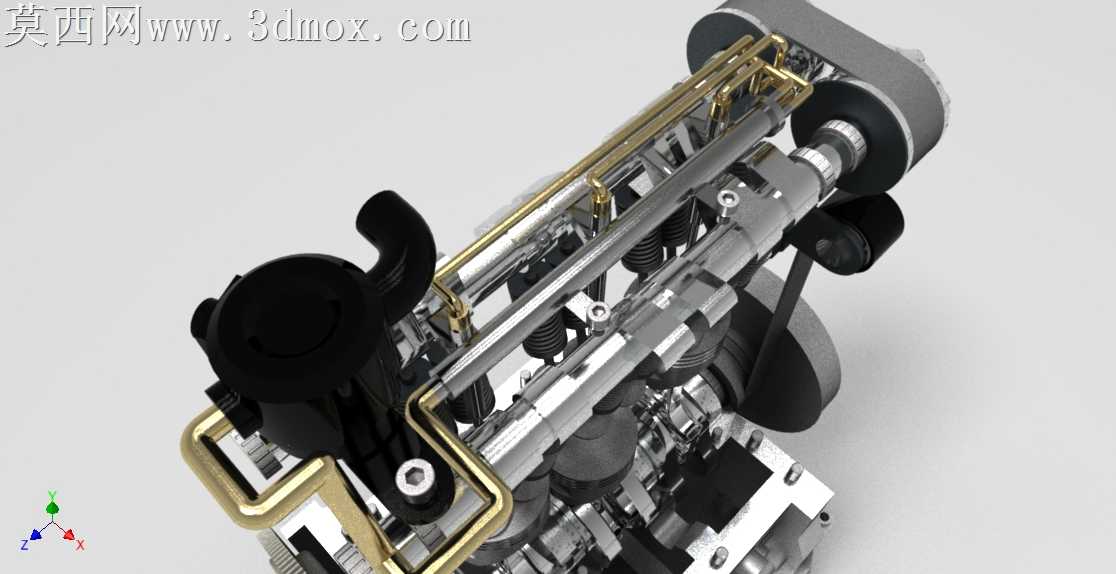

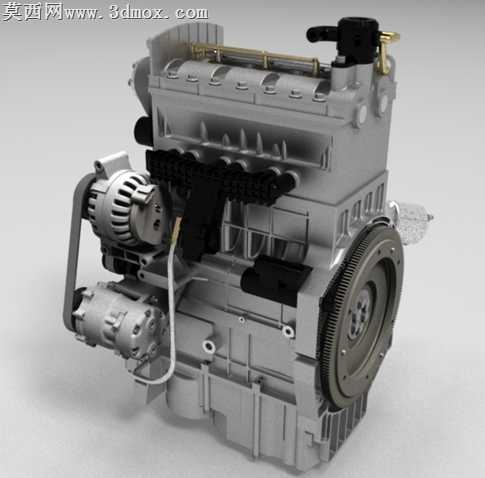

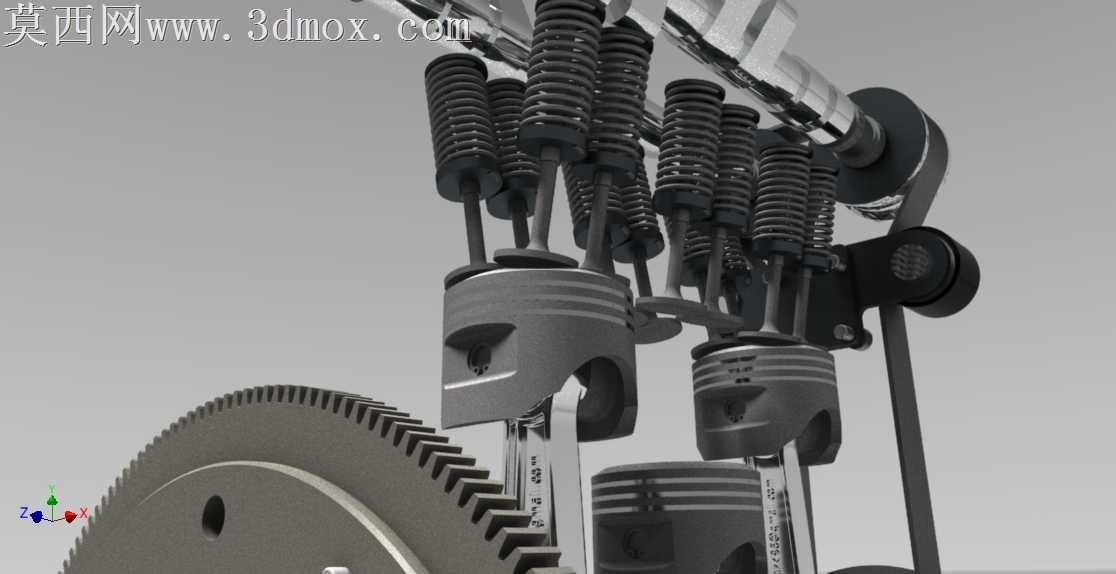

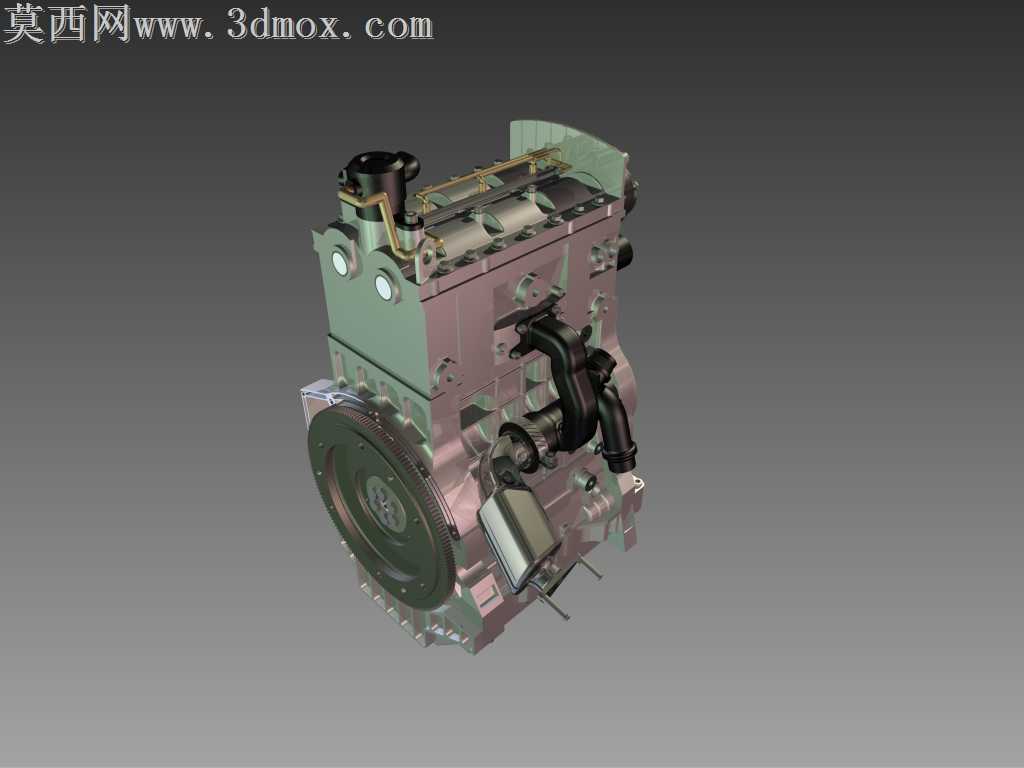

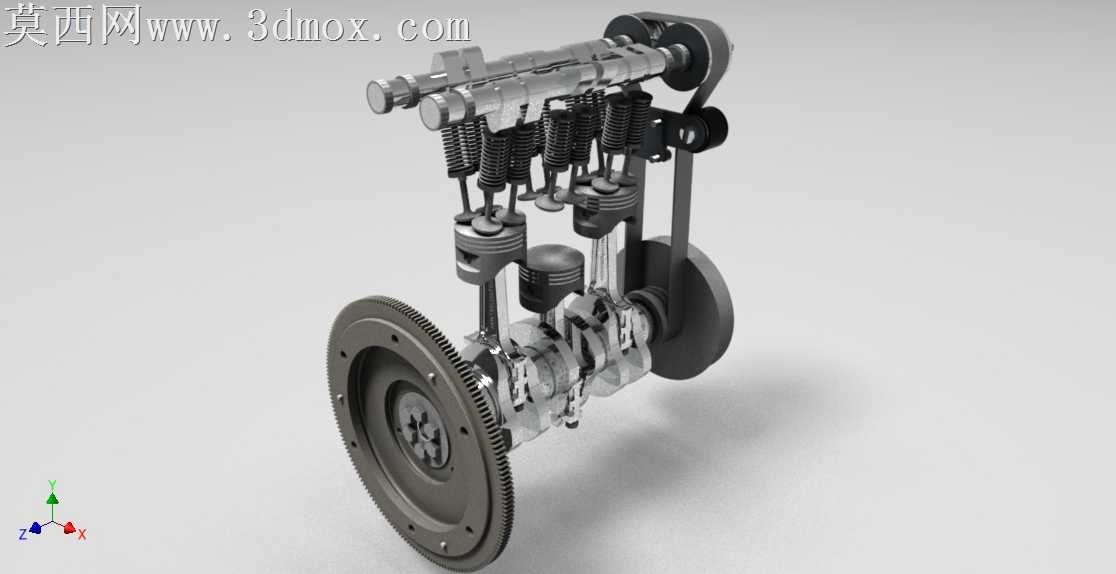

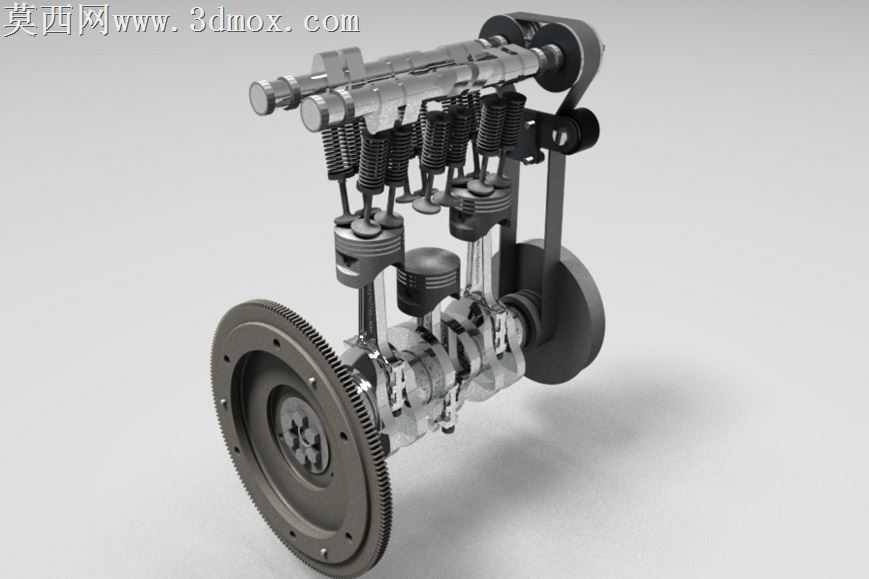

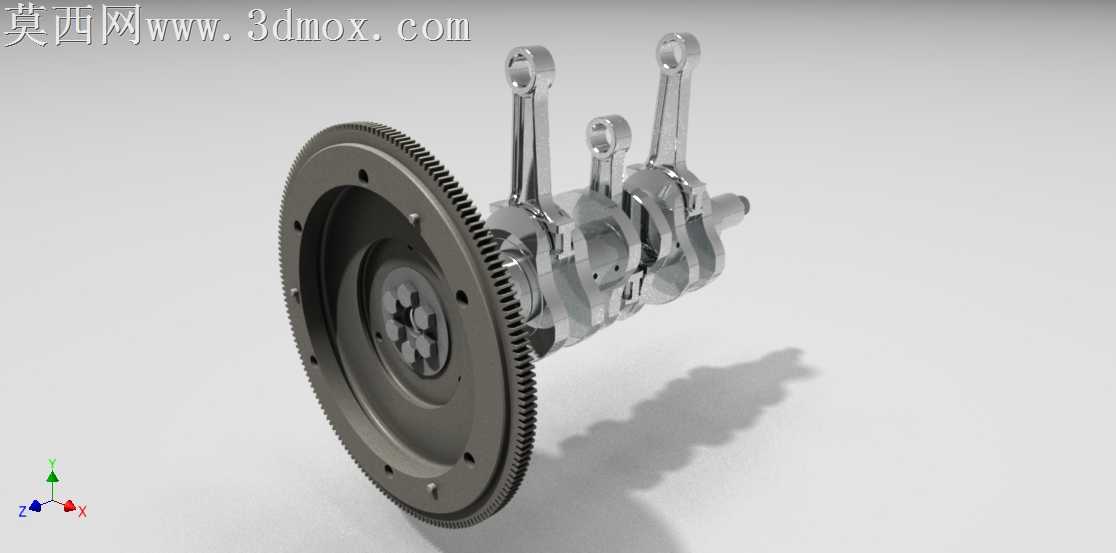

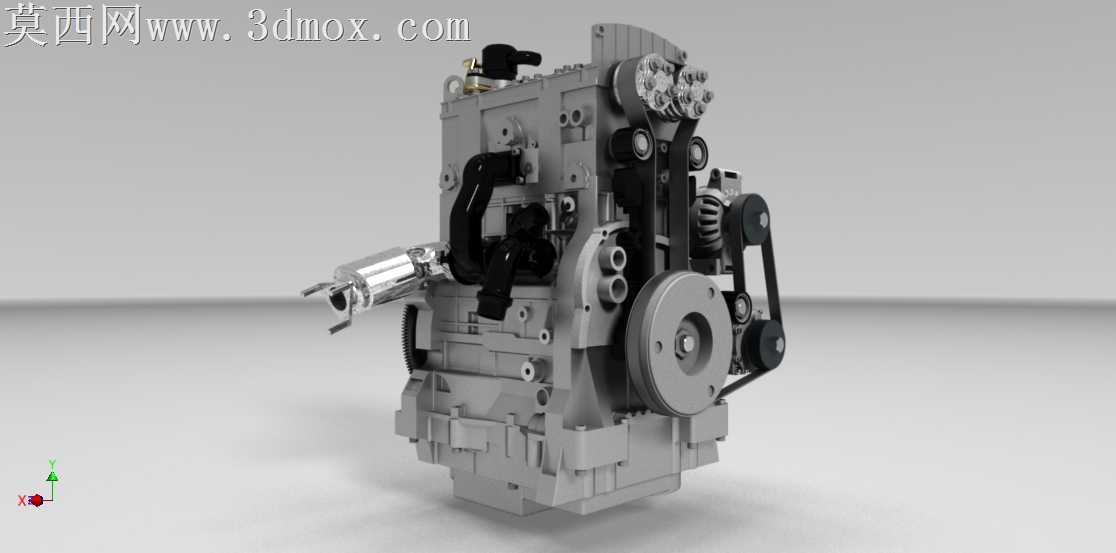

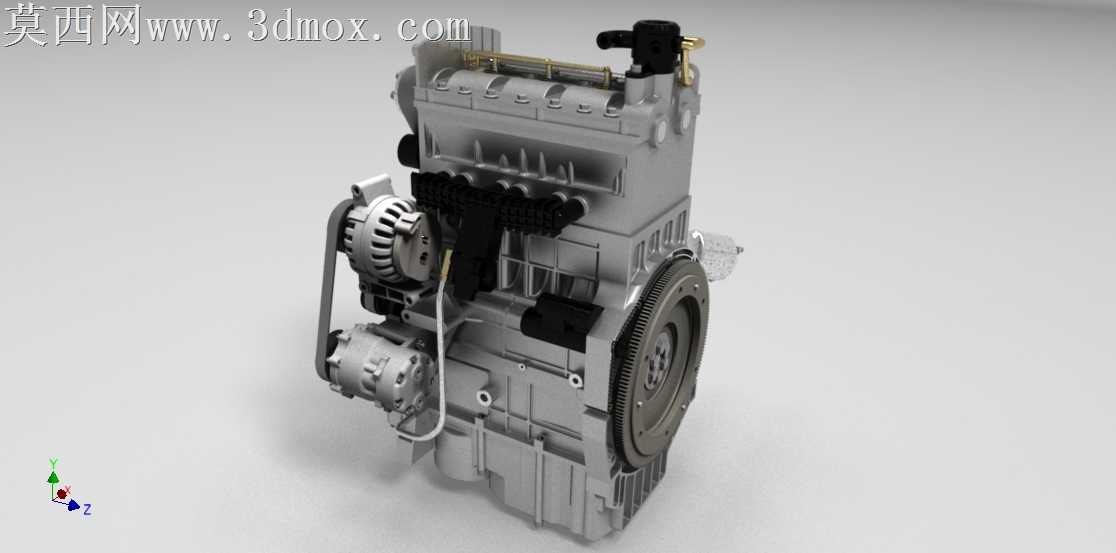

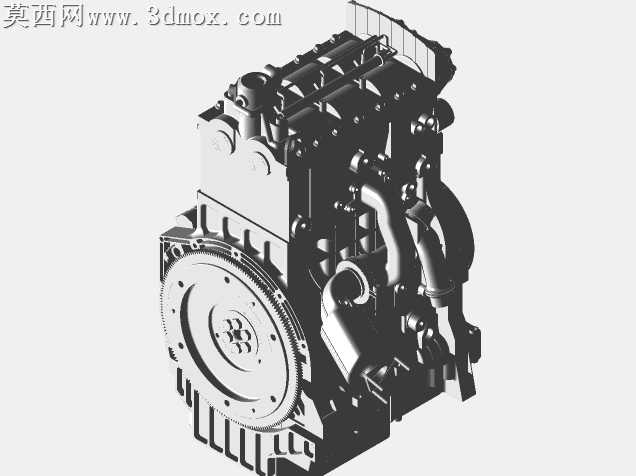

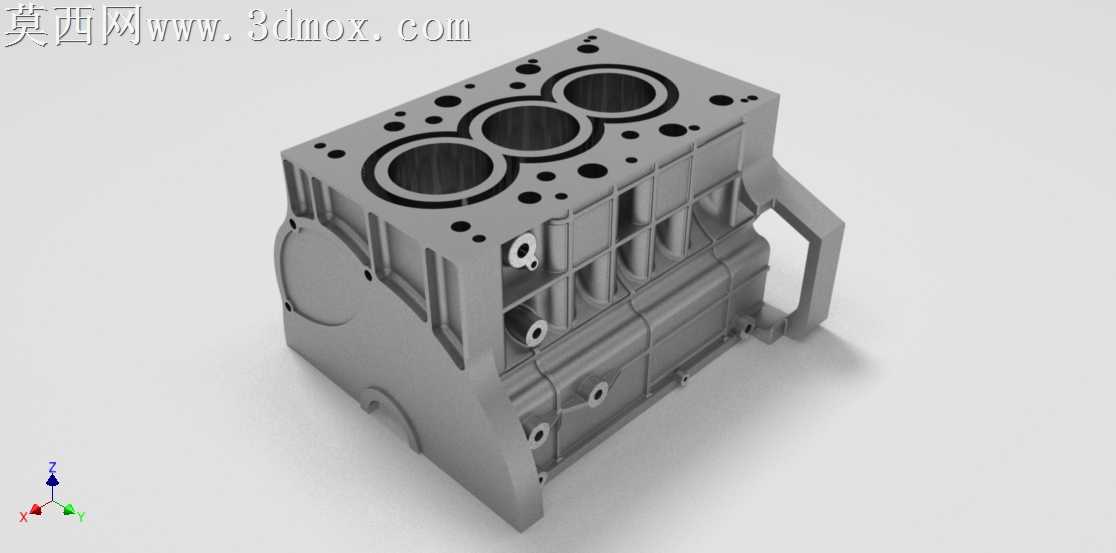

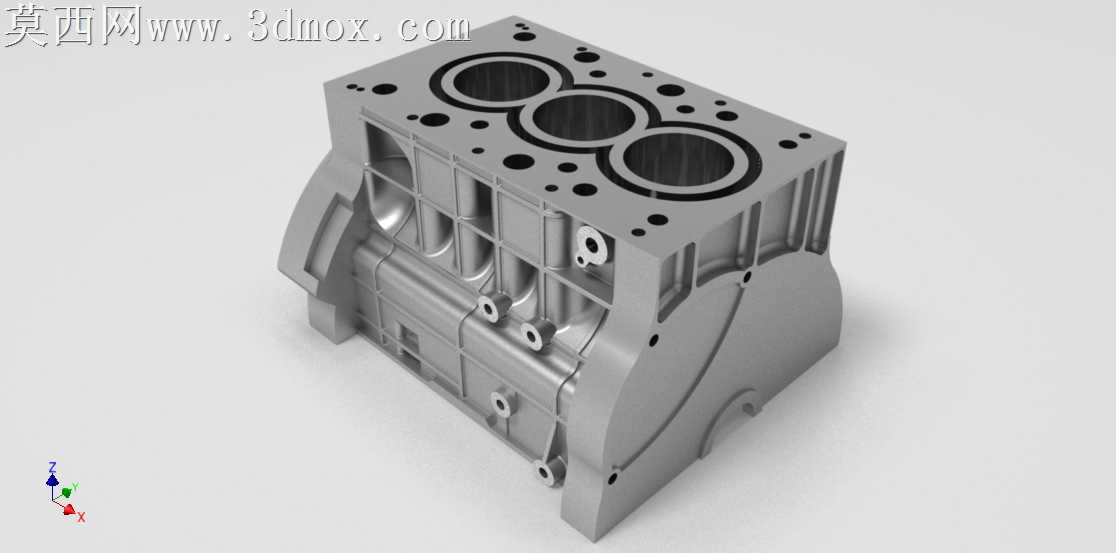

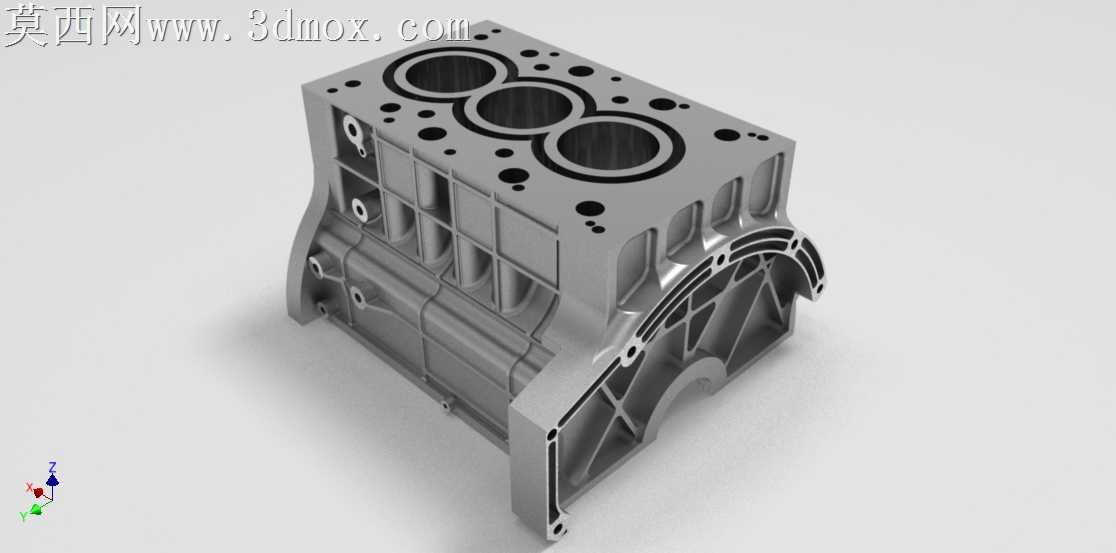

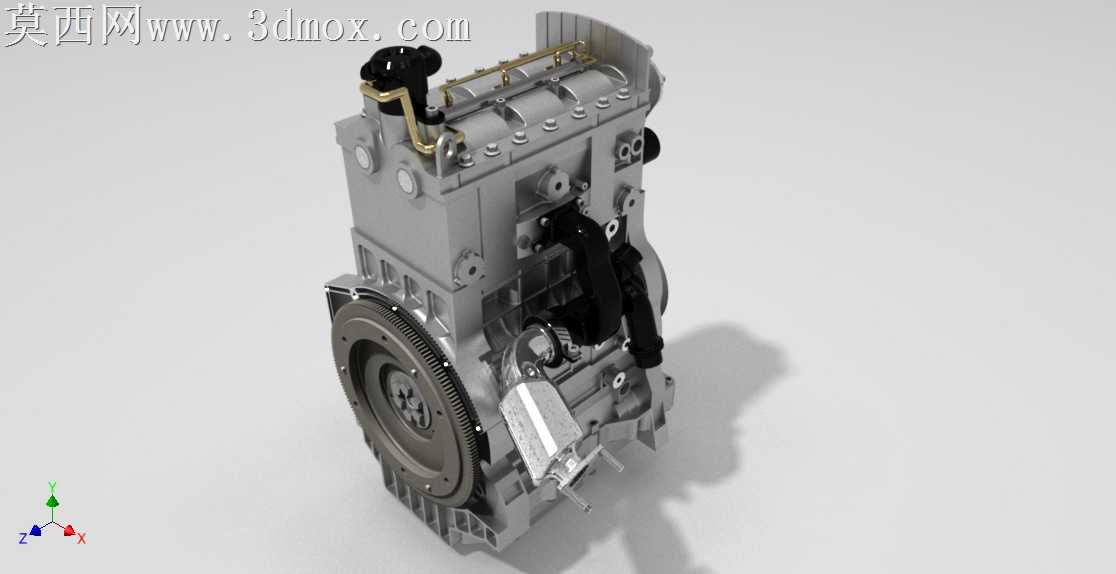

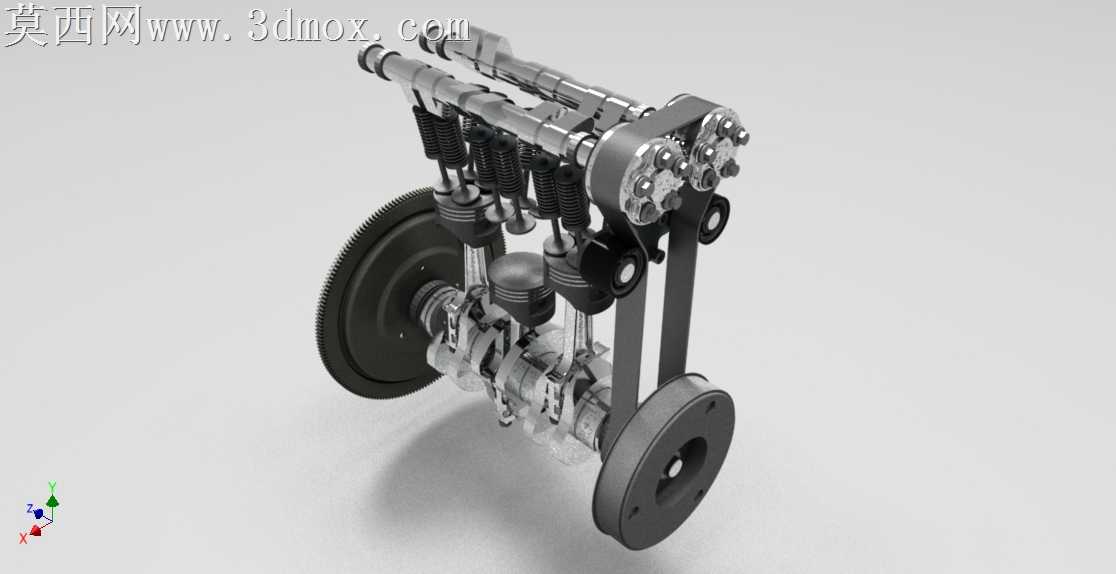

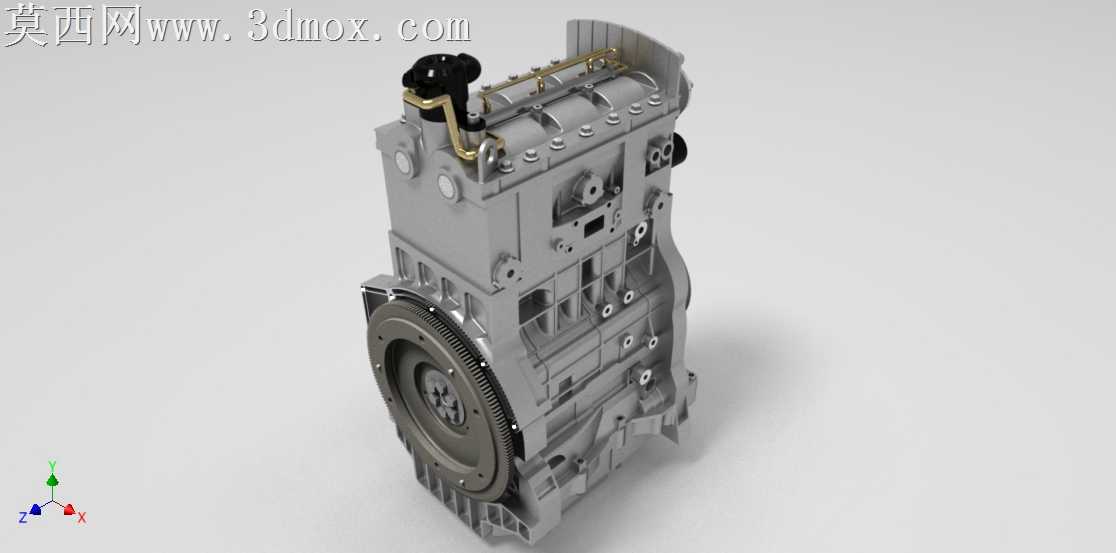

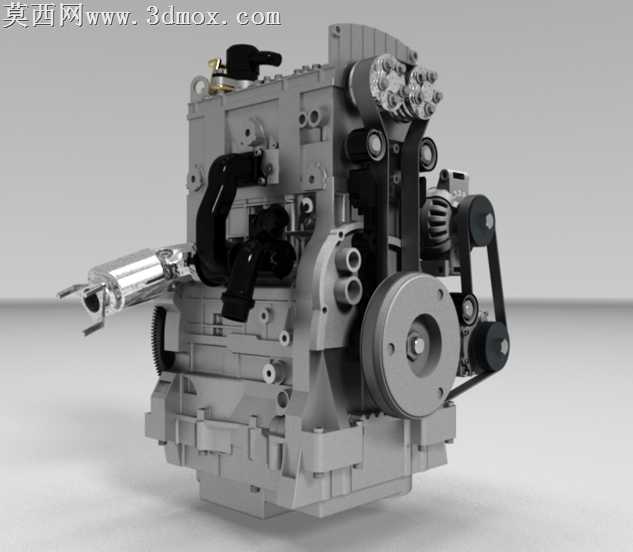

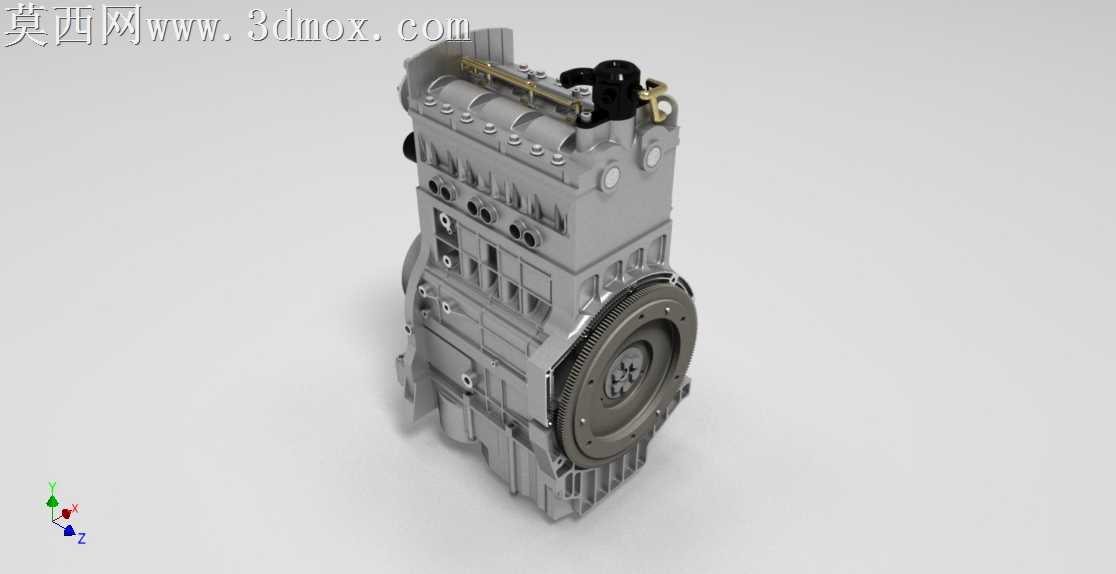

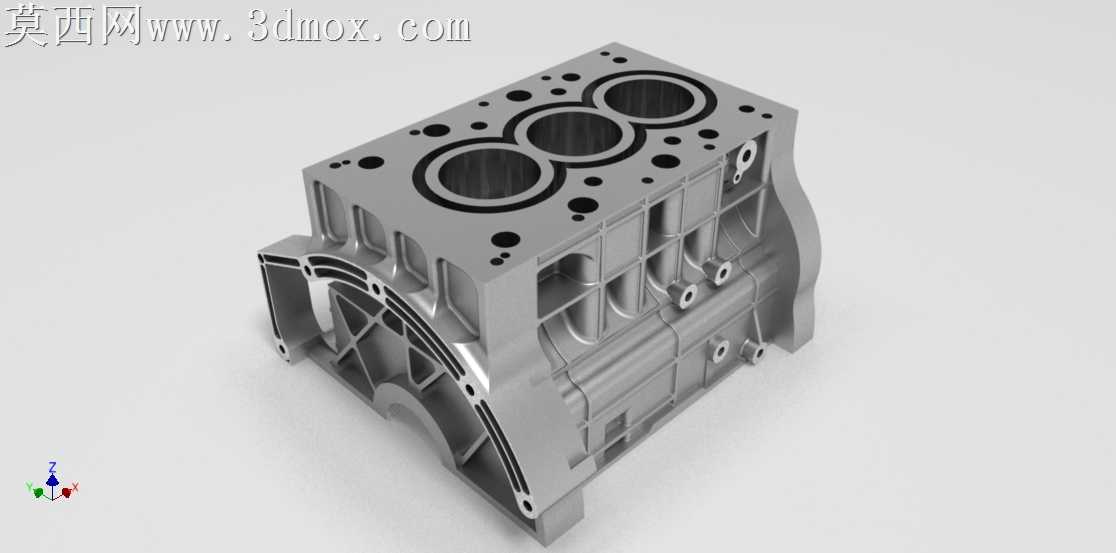

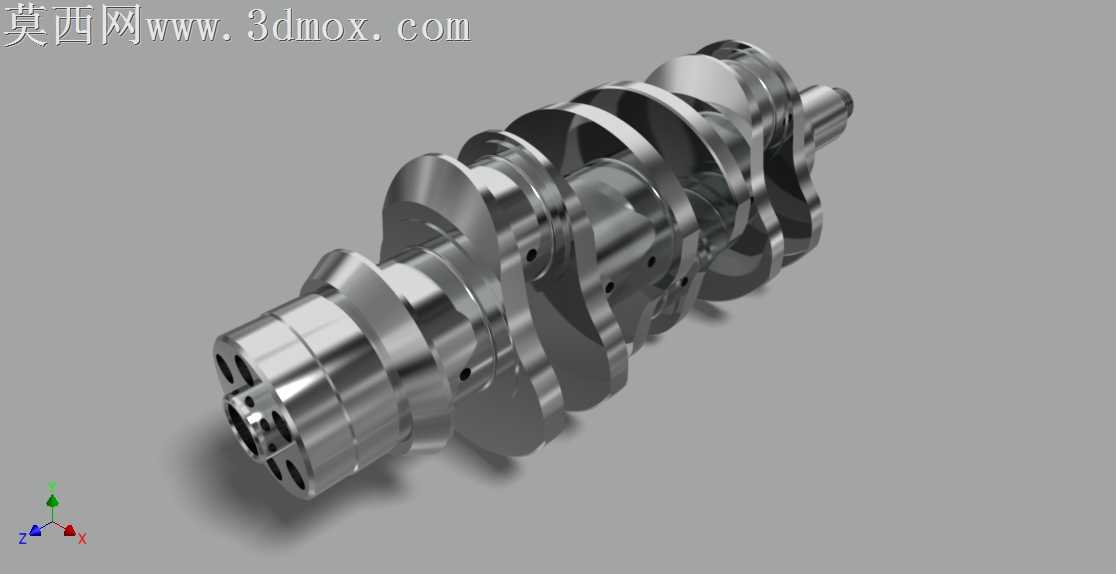

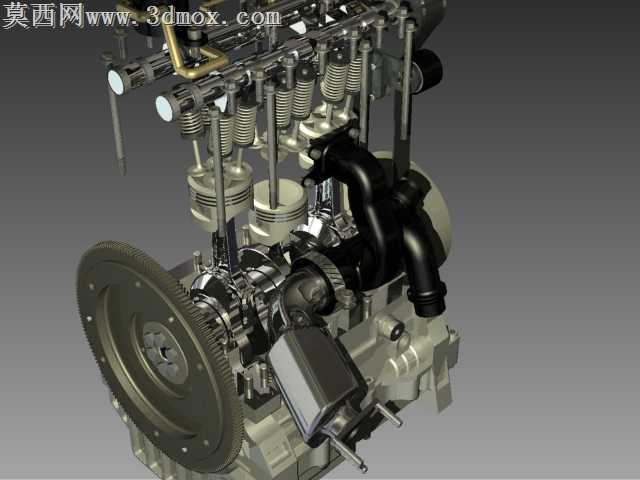

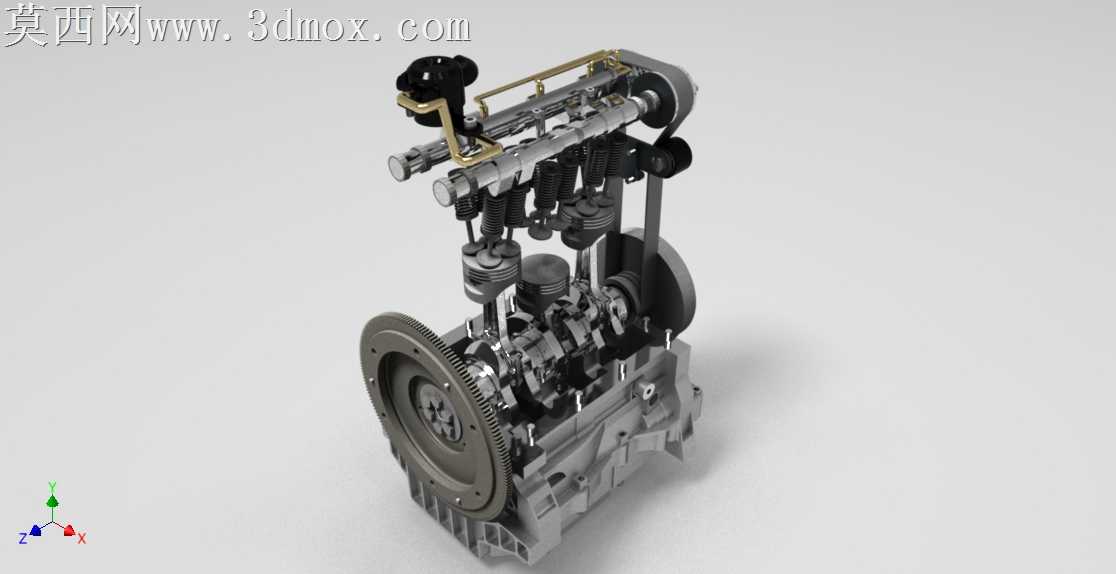

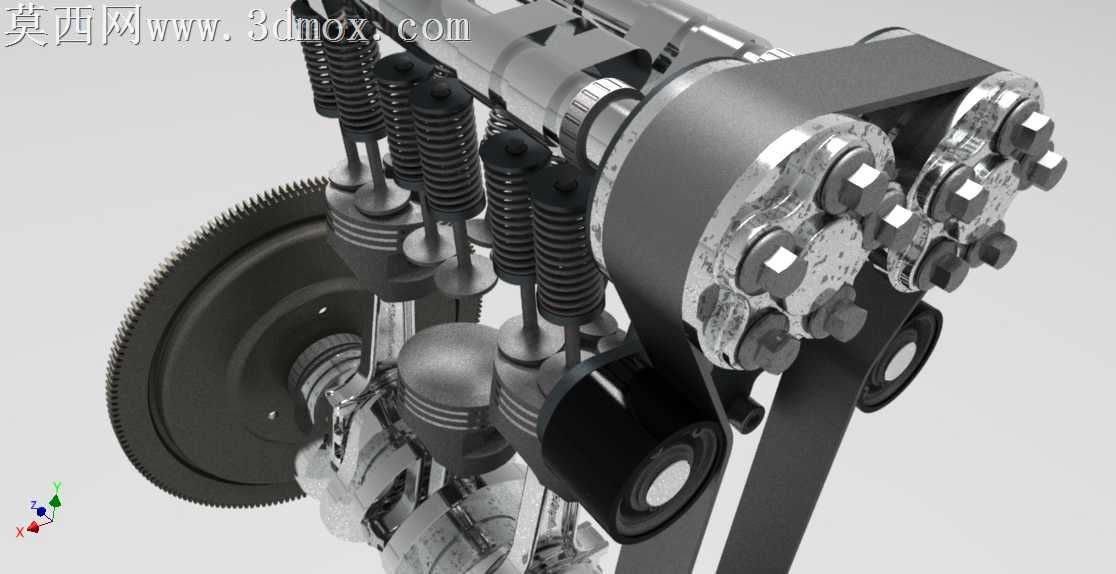

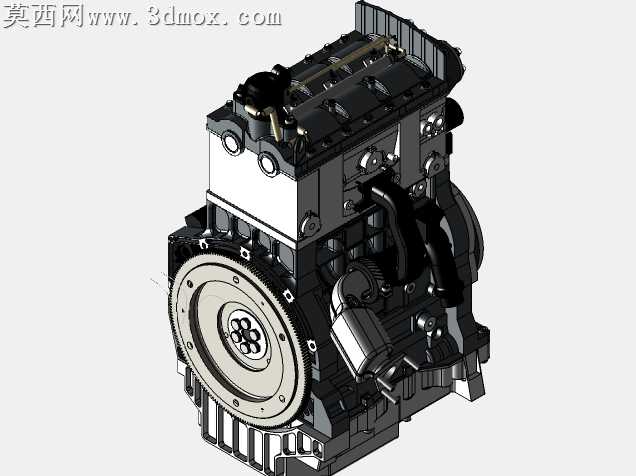

本作品为直列三缸柴油动力装置的全参数化三维建模成果，建模过程严格遵循内燃机实际工程设计逻辑，先完成核心缸体结构的基准搭建，以直列排布的三个气缸孔为核心定位基准，依次完成缸套安装位、曲轴轴承座、冷却水道、润滑油道的结构刻画，所有孔位、安装面的尺寸公差均参考量产小排量柴油机的工程标准设定，确保结构合理性。建模阶段对发动机两大机构、五大系统的外露核心部件做了完整还原：配气机构部分精准还原12气门双顶置凸轮轴结构，凸轮轴的型线、气门弹簧的螺距、气门导管的配合间隙都做了精细化建模，凸轮轴正时端的传动连接结构、气门室盖的密封安装位都做了对应结构呈现；曲柄连杆机构部分，曲轴的平衡重造型、连杆的大头小头区分、活塞的环槽结构都按照实际部件比例还原，飞轮端的启动齿圈、信号齿盘的齿形参数都做了准确刻画，前端的皮带轮、发电机、启动马达等附件的安装位、连接支架结构都完整呈现，所有附件的管线连接走向都参考实机布局做了还原，包括燃油管路、线束的排布都符合实际装配逻辑。材质与渲染阶段，针对不同部件做了差异化材质设定：缸体、缸盖等铸铁部件采用哑光铸铁材质，调整表面粗糙度参数还原铸铁件的磨砂质感，金属表面做了轻微的使用痕迹做旧处理，避免塑料感；铝合金材质的发电机壳体、气门室盖采用金属铝材质，调整反射参数呈现铝合金的半哑光金属质感；橡胶材质的密封件、管路采用低反光橡胶材质，调整凹凸贴图还原橡胶表面的细微纹理；塑料材质的线束接头、传感器外壳采用对应工程塑料材质，区分不同塑料的光泽度差异。渲染阶段采用三点布光方案，主光从侧上方45度打亮发动机主体结构，勾勒出缸体散热筋、凸轮轴、飞轮等部件的轮廓，辅光补亮暗部避免结构死黑，轮廓光打亮发动机边缘区分主体与背景，最终渲染图清晰呈现发动机的整体布局与各部件的结构细节，可用于内燃机结构教学、动力总成方案展示、相关产品宣传等场景，模型的装配层级清晰，各部件可单独拆分用于结构拆解演示。
