铝型材框架式1.5米行程数控加工机床

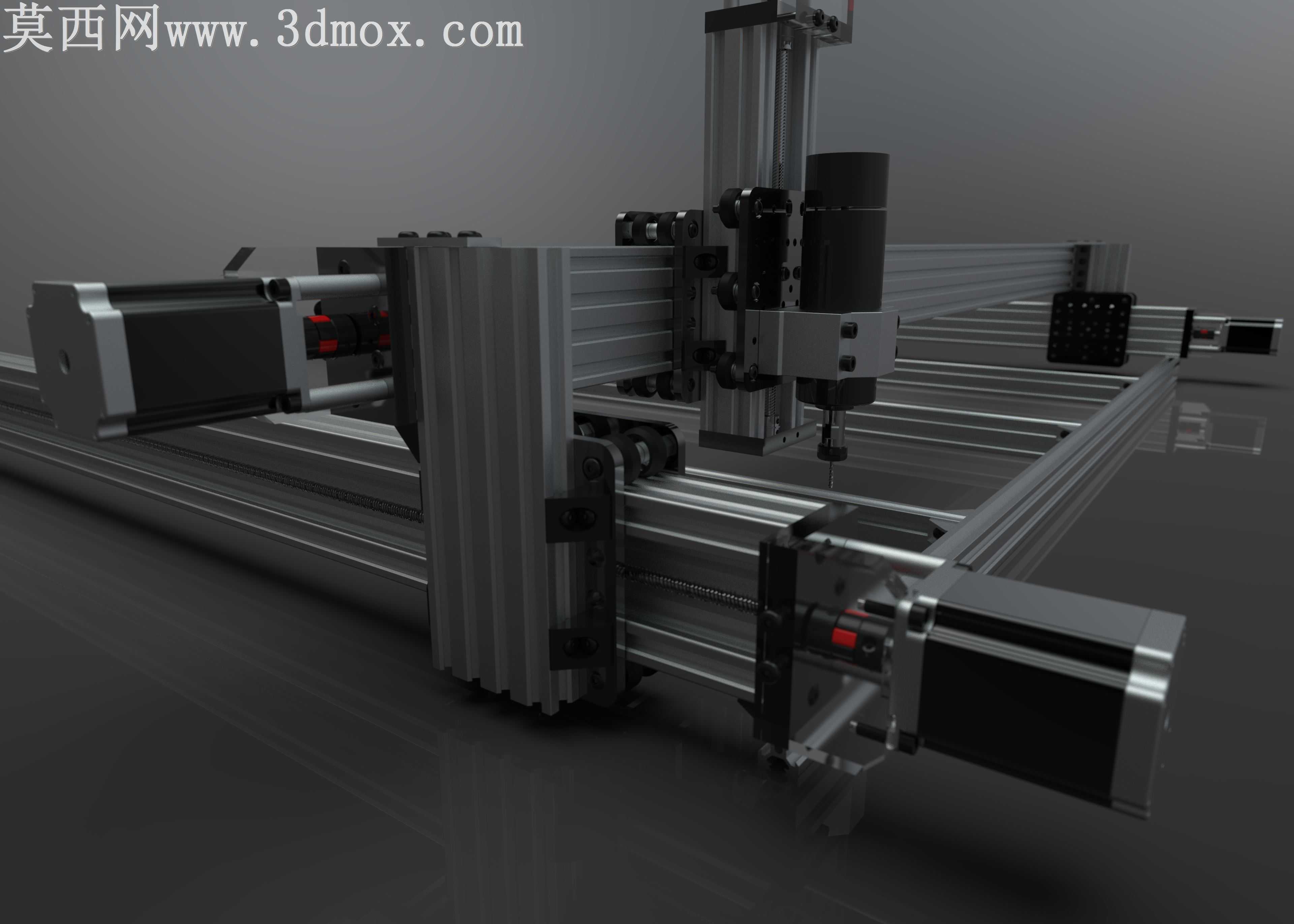

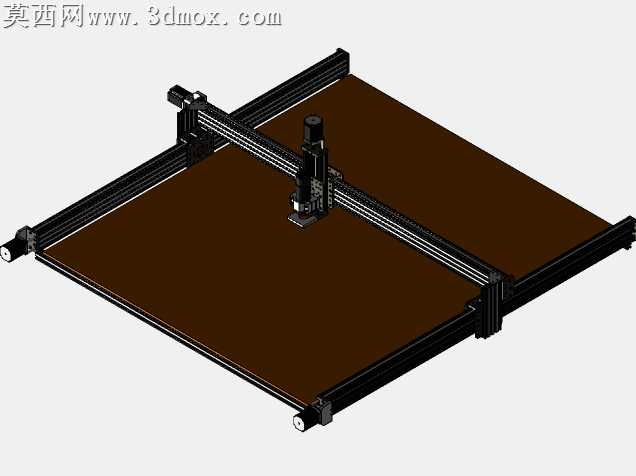

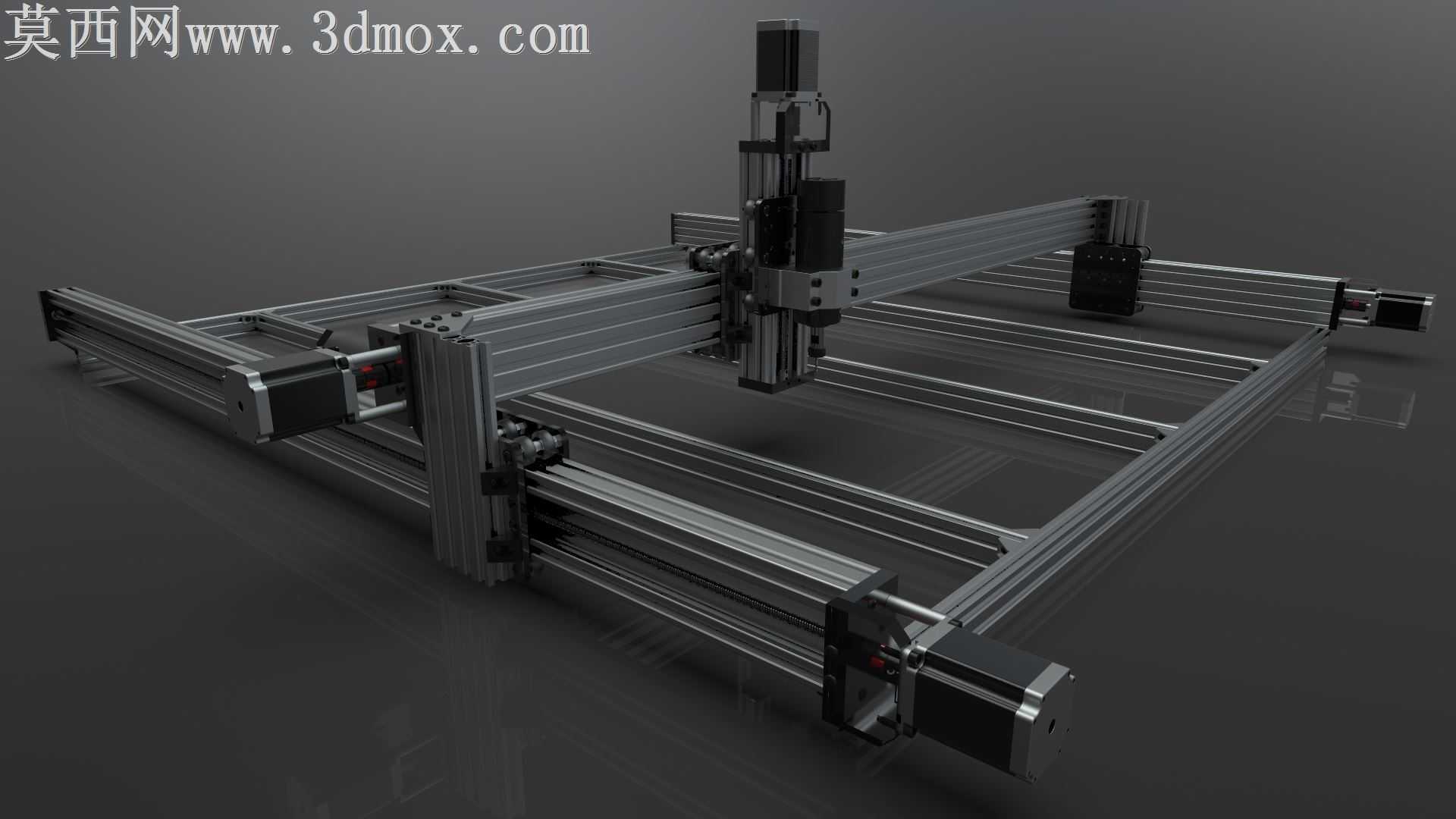

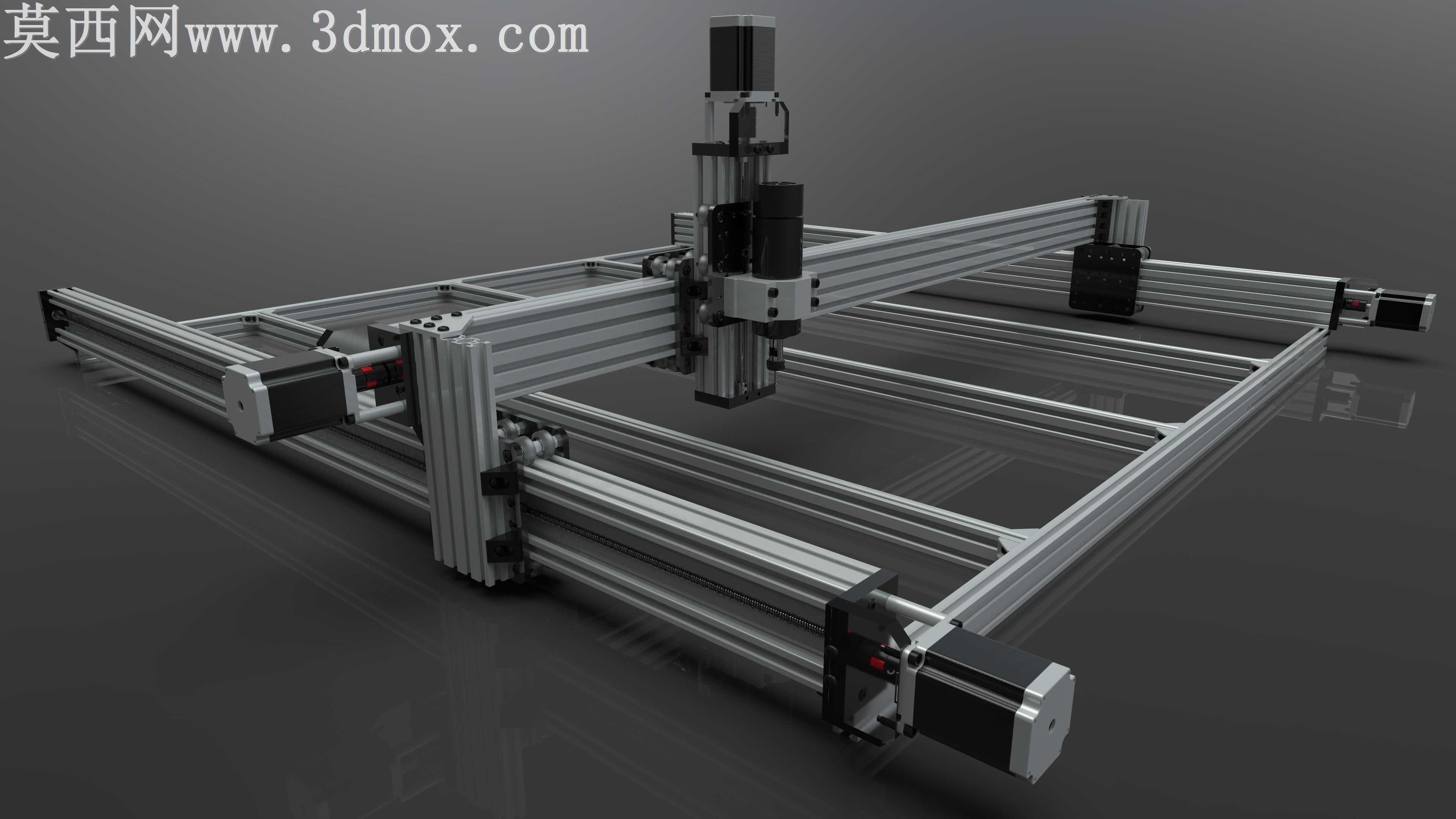

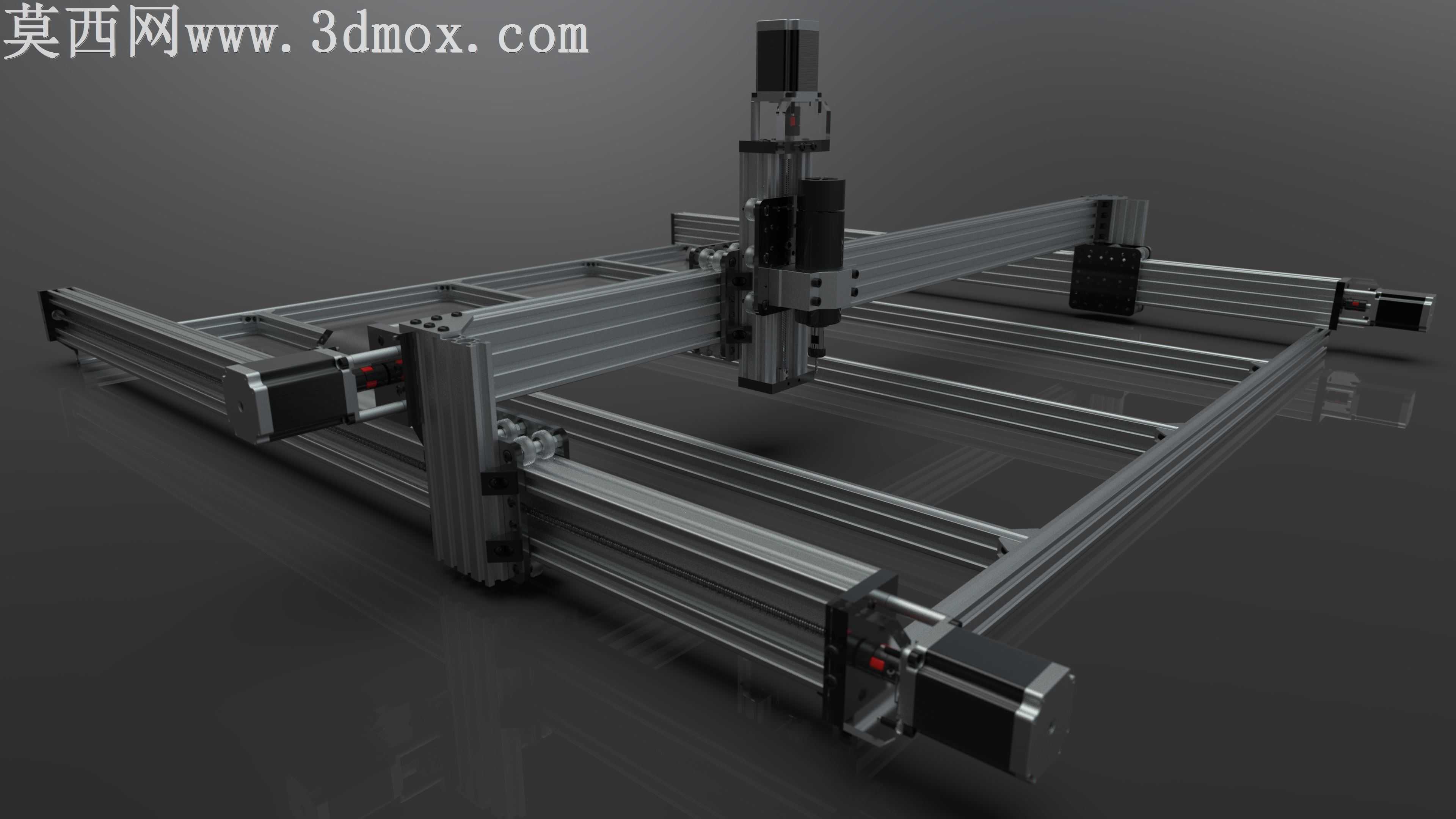

该三维模型采用主流三维机械设计软件完成全参数化建模，整体为龙门式动梁结构设计，有效加工行程可达1.5米，适配大尺寸工件的铣削、雕刻、钻孔等数控加工作业场景。建模过程中严格遵循机械设计装配规范，对每一个零部件进行独立建模与装配约束校验，完整还原了设备的真实装配关系，所有运动部件均保留了合理的运动间隙与装配公差，可直接用于运动仿真验证与结构优化分析。模型的机架主体采用工业铝型材搭建，建模时精准还原了铝型材的槽道结构、端面连接细节以及角件、螺栓等标准紧固件的装配位置，清晰展现了铝型材机架模块化组装的设计特点，便于使用者根据实际加工需求调整机架尺寸与结构布局。传动系统部分，模型完整呈现了X、Y、Z三个运动轴的直线导轨、滑块、传动丝杠以及伺服驱动电机的装配结构，每个轴的运动模组都做了精细化建模，导轨的滚道结构、滑块的安装孔位、丝杠的螺母座连接细节都清晰可见，准确还原了数控设备直线运动模组的典型传动方案。主轴部分采用高速电主轴结构，建模时还原了主轴的夹头结构、安装固定座以及配套的走线、防护细节，主轴安装座与Z轴滑台的连接结构也做了完整呈现，可直观看到主轴的进给运动路径。渲染阶段采用工业产品级渲染参数设置，为铝型材部件赋予了真实的阳极氧化银灰色金属材质，为导轨、丝杠、电机等金属加工件赋予了磨砂钢材与亮面金属结合的材质效果，为驱动电机外壳、操作面板等塑料部件赋予了对应的哑光工程塑料材质，通过合理的布光突出了金属部件的质感与设备的结构层次感，整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该设备采用模块化设计理念，将机架、传动模组、主轴单元、驱动单元拆分为独立的可替换模块，既降低了组装调试的难度，也方便后续根据加工需求升级部件，比如更换更高功率的主轴、更长行程的传动模组等，整体结构兼顾了刚性需求与组装灵活性，适合小型加工场景的定制化数控设备搭建参考。
