皇家马德里主题运动排球外观结构设计

这款排球的三维建模工作，最初是在做体育用品曲面建模练习时启动的，核心是通过经典球类拼接结构的复刻，打磨复杂曲面分块、曲面连续性控制、纹理映射的实操能力。从实际应用场景来看，这类主题定制排球既可以作为日常球类运动的训练用球，也可作为体育周边衍生藏品，适配校园体育教学、业余赛事活动、球迷周边收藏等多个场景，建模过程中需要兼顾球类的运动使用需求与外观主题的呈现效果。

设计思路上，首先要还原标准排球的基础球体结构，标准比赛用排球的圆周通常控制在65-67cm区间，建模时以直径21cm左右的基础球体为核心母型，所有分块拼接都基于这个球面基准展开，确保整体球形度符合运动使用要求，不会因为外观主题设计破坏球体的圆度，影响击球时的反弹均匀性。不同于传统排球十八块拼接的经典结构，这款主题排球采用了大色块弧形拼接方案，分块边界沿着球面的经纬走向做平滑过渡，每一块拼接面的边界都做了G2连续的曲面处理，避免拼接处出现棱角凸起，保证球体表面的顺滑度，符合运动时手部接触的触感要求。

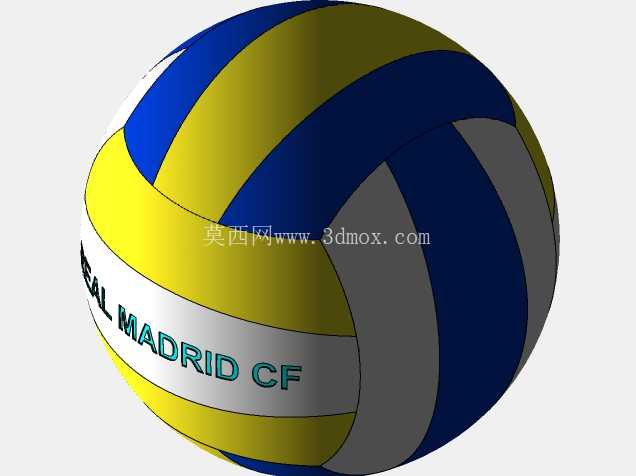

外观设计层面，将黄、蓝、白三色作为主色块，对应皇家马德里的主题视觉元素，在球体中部预留了环形标识区域，用来印制主题文字标识，标识区域的曲面做了轻微的下沉处理，模拟真实排球表面标识的印刷或压印质感，不会因为标识凸起影响球体表面的平整度。建模时对每一块色块的边界都做了等距偏移处理，模拟真实排球拼接缝的凹陷效果，拼接缝的宽度控制在2mm左右，深度0.8mm，既还原了真实排球的拼接结构细节，也不会因为缝隙过深导致藏污纳垢，符合日常使用的清洁需求。

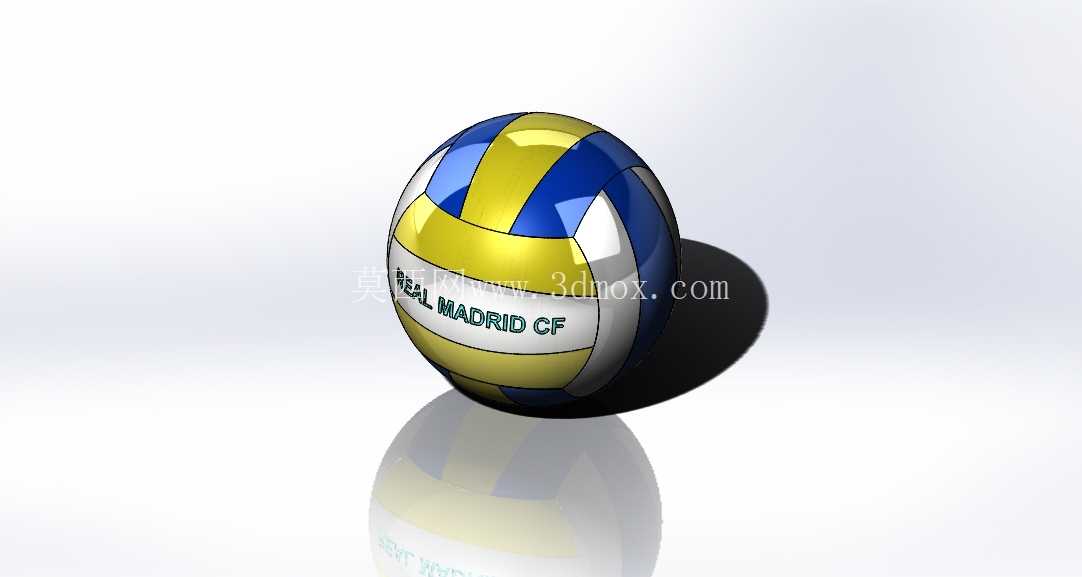

材质表现上，球体表面模拟了专业运动排球的PU磨砂质感，避免高反光材质带来的视觉廉价感，同时在曲面渲染时加入了柔和的环境反射，还原球面在室内场馆光线下的真实视觉效果。球体底部的倒影效果是渲染阶段为了展示曲面光滑度做的辅助呈现，实际建模过程中重点校验了球面的曲率连续性，通过曲率分析工具反复检查每一块拼接曲面的曲率变化，确保没有曲面褶皱、曲率突变的问题，避免后续如果做3D打印验证或者开模生产时出现结构缺陷。

从结构设计的细节来看，这款排球的建模没有忽略运动器材的实用属性，所有分块的拼接角度都经过反复调整，确保击球时不同色块区域的表面硬度均匀，不会因为分块结构导致球体反弹方向出现不可控的偏移。在建模练习过程中，这类球类曲面建模是非常好的基础训练载体，因为球面分块需要同时掌握曲面投影、曲面修剪、曲面合并、圆角过渡等多个核心建模指令，相比规则几何体建模，更考验工程师对曲面连续性的把控能力，很多刚接触三维建模的设计者容易在球类分块时出现曲面扭曲、拼接缝隙不均的问题，这款模型的建模过程中，通过先绘制球面分块的引导线，再基于引导线生成曲面片，最后做整体缝合的流程，有效规避了这类问题，每一片曲面都和基础球体保持完全贴合，没有出现曲面偏移或者破面的情况。

另外在设计时也考虑到了后续如果做衍生设计的拓展性，比如可以通过替换中部环形区域的标识内容，快速生成不同主题的定制排球模型，也可以调整分块的数量和形状，适配不同品牌、不同赛事用球的设计需求。整体建模过程没有添加多余的装饰结构，所有细节都围绕真实排球的结构特征展开，既保证了外观的主题辨识度，也完全符合运动排球的结构设计逻辑，对于刚接触曲面建模的从业者来说，拆解这款模型的建模流程，可以快速掌握球面分块建模的核心技巧，理解曲面连续性在实际产品设计中的应用方式，避免为了追求外观效果忽略产品本身的功能属性。
