电路板FCT功能测试治具结构设计

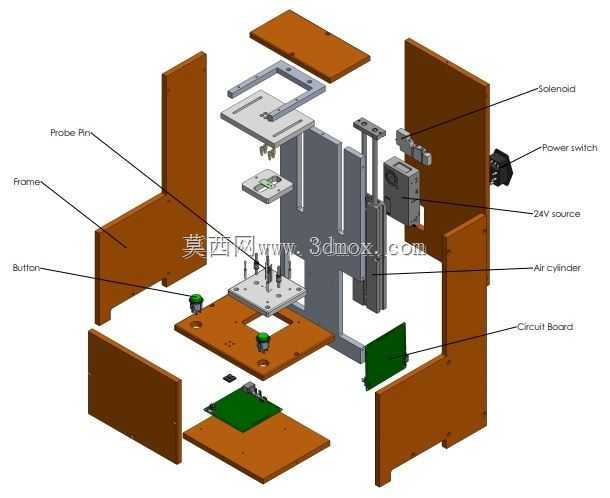

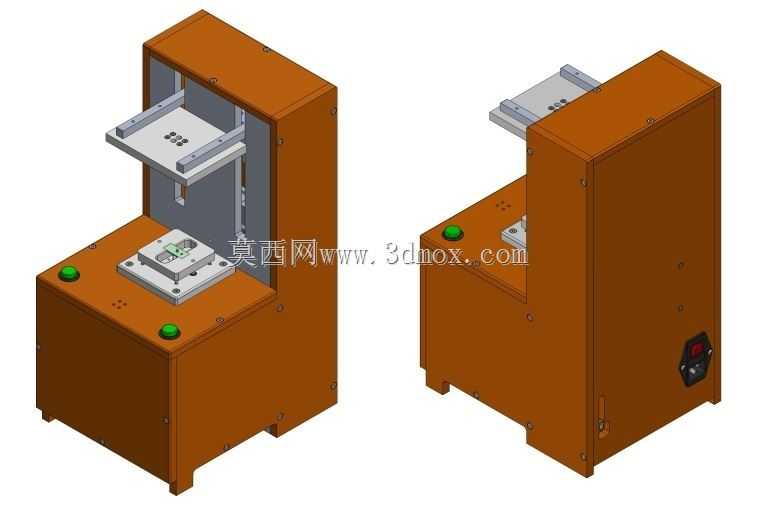

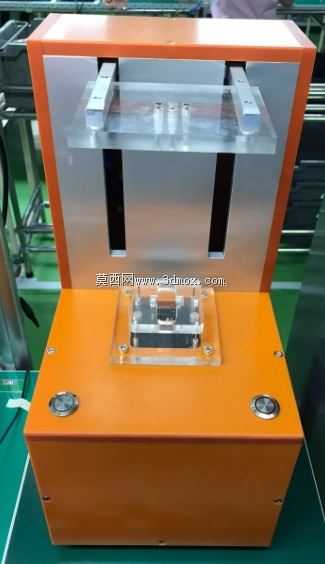

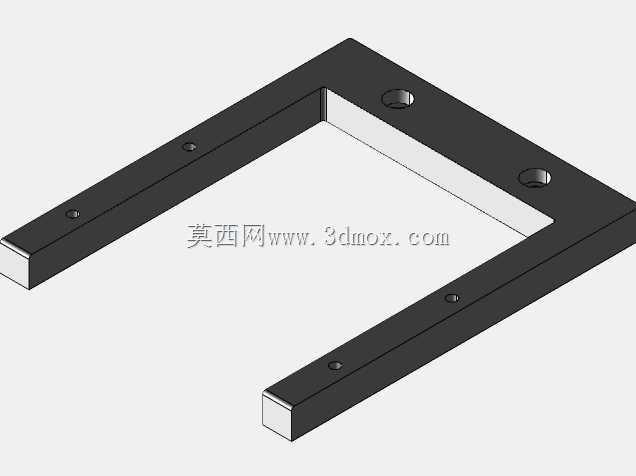

　　这款测试设备主要面向消费电子、工控板卡类生产环节的制程检测工位，适配中小批量PCBA组装后的功能验证工序，替代传统人工手持探针逐点测试的低效作业模式，可在产线末端、返修工位、来料检验区等多场景部署，无需额外搭建大型测试台架，单台设备占地仅0.2平方米左右，底部预留四个M8脚杯安装孔，可直接固定在标准防静电工作台面，也可搭配脚轮实现工位间快速转场。设备整体采用柜式立式布局，下部为电气元件安装腔体，内置IO采集板、继电器模组、接线端子排等元器件，腔体侧面预留散热格栅与电源接口、通讯接口安装位，可根据测试需求扩展外接程控电源、模拟负载等测试仪器；上部为测试执行区域，采用单立柱升降导向结构，搭配直线导轨实现上模压合动作的平稳运行，

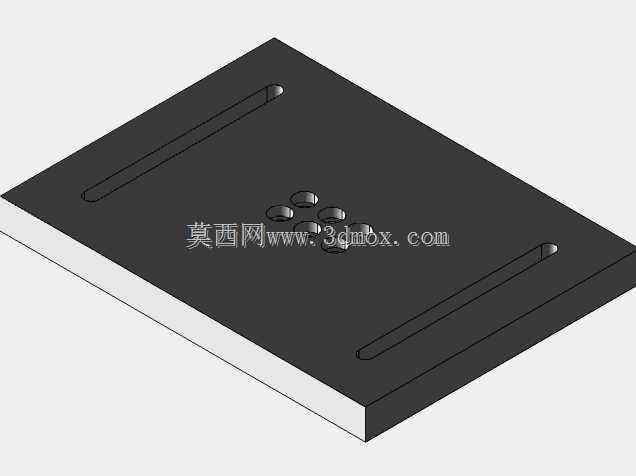

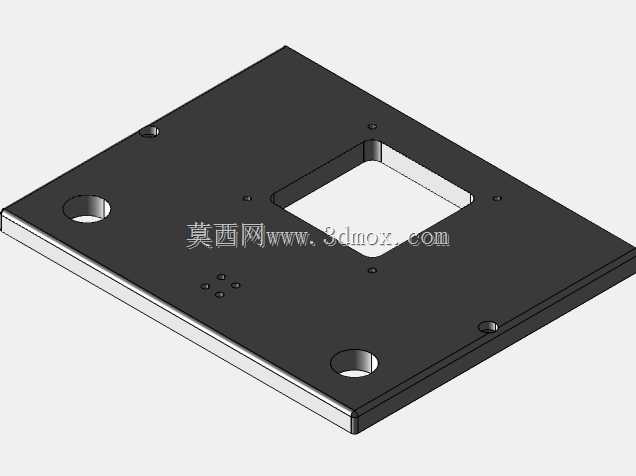

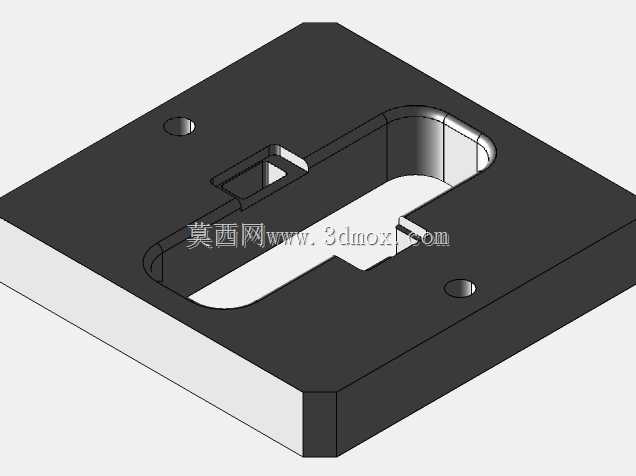

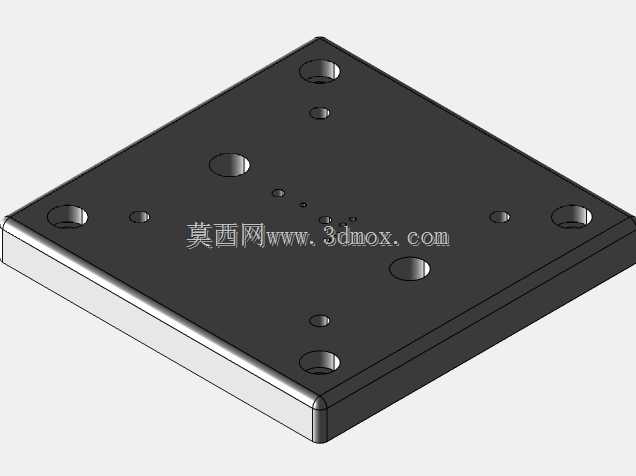

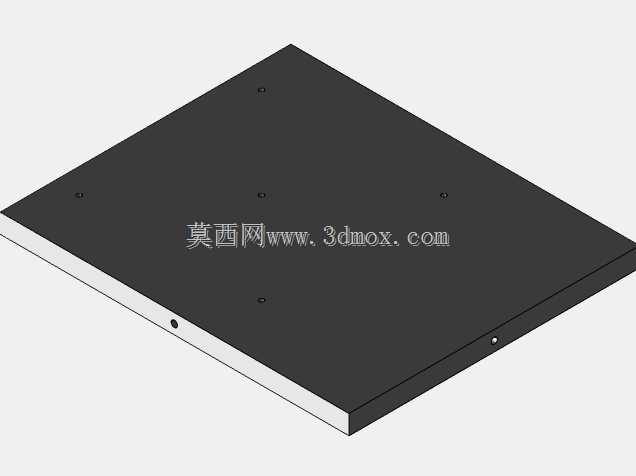

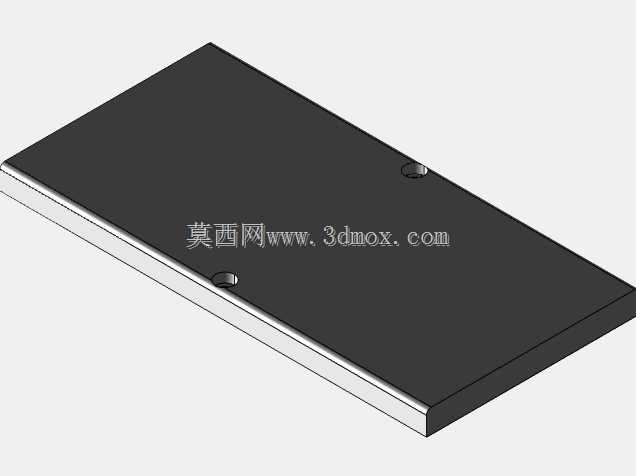

　　压合行程预留80mm调节空间，可适配厚度在10-50mm区间的不同待测板卡，上模安装板预留标准M4螺丝孔阵，可快速更换不同产品的探针载板，换型时间可控制在10分钟以内。操作区域设置在设备正面下部，布置两个启动按钮与一个急停按钮，符合双按钮启动的安全操作规范，避免压合过程中操作人员手部误入测试区域造成夹伤，测试台面采用绝缘电木板加工，预留定位销安装孔，可根据待测产品的外形定位孔快速更换定位工装，保证每次放置产品时探针与测试点的对位精度控制在0.1mm以内，避免探针偏位扎伤板卡焊盘。设计过程中优先考虑了日常维护的便捷性，柜体后侧采用可拆式门板，无需完全拆解设备即可完成内部线路检修、元件更换作业，压合机构的导向导轨预留润滑注油孔，

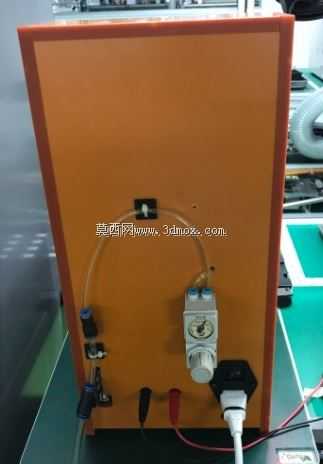

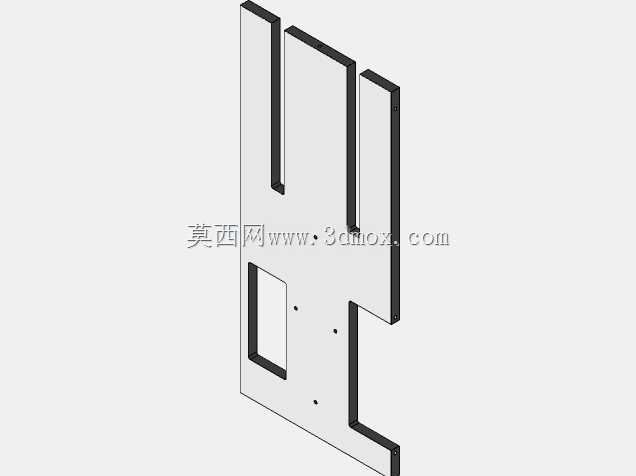

　　可定期加注润滑脂保证运行顺畅，探针模组采用快拆式设计，单根探针磨损后可单独更换，无需整体更换载板，降低后期使用成本。设备的压合力度可通过上部调压阀调节，适配不同承压能力的板卡测试需求，避免压合力过大造成板卡变形、元件压损，同时设置到位检测传感器，只有上模压合到位后才会触发测试信号，避免虚压导致的测试误判。从结构强度角度，柜体框架采用1.5mm厚冷轧钢板折弯焊接成型，整体刚性充足，连续压合测试过程中无明显晃动，保证测试数据的稳定性，外部喷塑处理可适配车间常规生产环境的防腐蚀、耐刮擦需求。
