钣金结构电气柜三维设计方案

项目分类:配电柜 发布时间:2026-05-21 ID:1153359
  • 钣金结构电气柜三维设计方案
  • 钣金结构电气柜三维设计方案
  • 钣金结构电气柜三维设计方案
  • 钣金结构电气柜三维设计方案

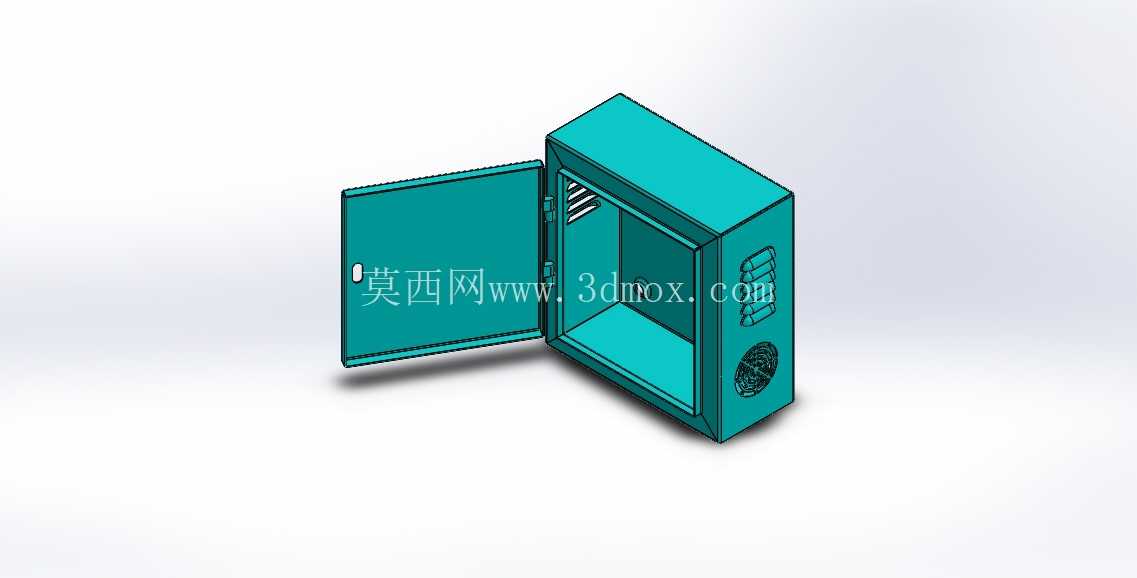

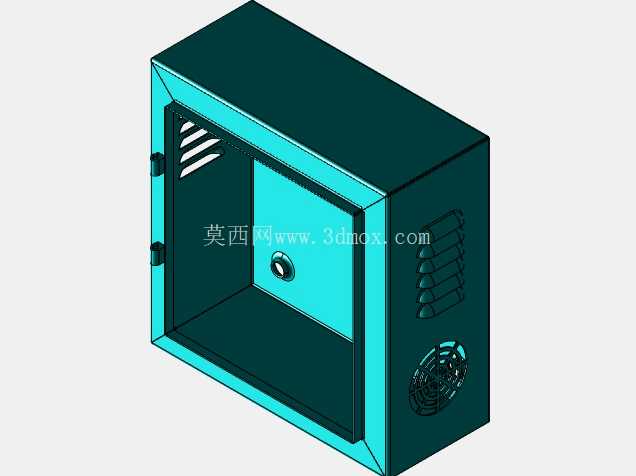

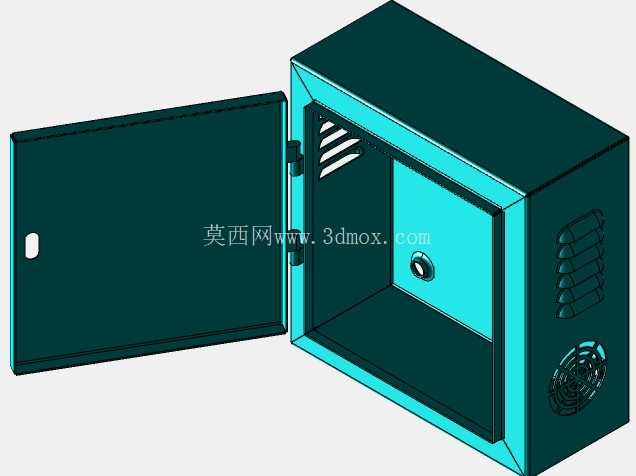

  柜体侧面预留了多组通风散热孔,孔位采用冲压成型的格栅结构,既可以保证柜内空气流通带走断路器、继电器等元件工作产生的热量,又能阻挡大体积杂物进入柜内造成线路短路,侧面同时预留了外部走线的敲落孔位,可根据现场进线方向选择开孔位置,无需二次切割破坏柜体防护涂层。从设计思路来看,这款电气柜优先考虑钣金加工的工艺可行性,所有折弯边均预留了合理的折弯系数,避免折弯时出现板材开裂或者尺寸超差的问题,柜体的拼接边采用点焊固定后打磨平整,保证外表面无明显焊点凸起,方便后期做喷塑防腐处理。在工业配电、车间设备供电、小型自动化产线控制的场景中,这类壁挂或落地式电气柜是承载电气元件、实现线路规整与防护的核心载体,日常设计中很多刚接触钣金的工程师容易忽略安装边界与元件排布的匹配性,导致后期现场安装出现干涉、柜门无法完全开启、散热不足等问题。这款电气柜采用标准钣金折弯工艺成型,整体为长方体封闭式结构,柜门采用单开门侧开设计,门体与柜体通过内置铰链连接,开合角度可满足120度以上的操作需求,避免开门后遮挡柜内元件接线操作。

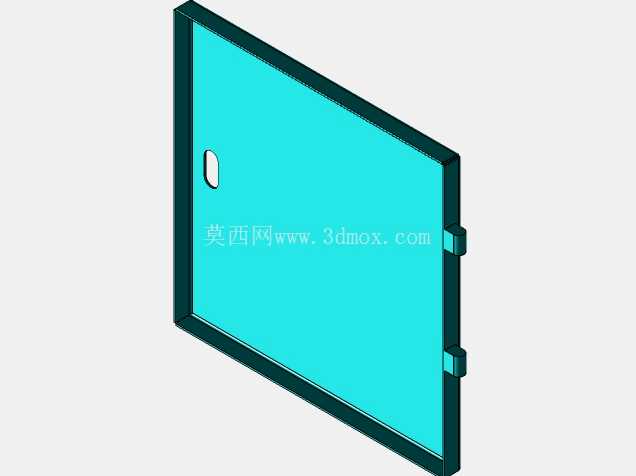

  柜门内侧预留了元件安装导轨的固定孔位,可根据实际需求安装标准DIN导轨,用来固定微型断路器、接触器、接线端子等常用低压电气元件,柜内底部预留了接地螺柱的安装位置,保证柜体金属部分可靠接地,满足电气安全规范要求。安装边界方面,这款电气柜的背部预留了四个壁挂安装孔,孔位间距符合常规电气柜安装的标准尺寸,若采用落地安装,可在底部加装配套的底座支架,柜体与墙面或者支架之间预留20mm以上的间隙,保证背部通风空间,避免潮湿环境下柜体背部凝露造成锈蚀。

  柜门与柜体的接触位置预留了密封胶条的安装槽,安装胶条后可达到IP54左右的防护等级,能够适应车间多粉尘、少量溅水的使用环境,柜门上预留了门锁安装位,可搭配通用型柜锁实现柜门闭锁,避免非专业人员随意打开柜门引发触电风险。在实际建模过程中,这类钣金结构需要重点关注折弯扣除值的设置,不同厚度的冷轧钢板对应的折弯扣除参数存在差异,建模时需要提前和加工厂确认常用板材的折弯参数,避免展开后的下料尺寸出现偏差,造成整批板材报废。另外柜内的元件排布需要提前预留足够的走线空间,强弱电线路要分开排布,避免信号干扰,散热孔的位置要避开柜内主要发热元件的正对面,防止灰尘直接落在元件表面影响散热效果。

  这款电气柜的结构属于典型的钣金类电气柜体,没有复杂的曲面结构,所有特征都可以通过钣金模块的基础命令完成,适合作为钣金设计入门的练习案例,通过建模过程可以熟悉钣金折弯、法兰添加、孔位阵列、成型工具使用等常用操作,理解钣金设计从三维模型到二维展开图的转换逻辑,掌握加工工艺对结构设计的约束要求,避免设计出无法加工或者加工成本过高的结构。日常项目中这类电气柜的尺寸可以根据内部元件的数量灵活调整,但整体的结构逻辑、安装方式、防护设计的思路是通用的,不管是小型的控制箱还是大型的动力柜,核心都是在满足元件安装空间的前提下,保证柜体的结构强度、防护性能、操作便利性,同时尽可能优化板材利用率,降低加工成本。
