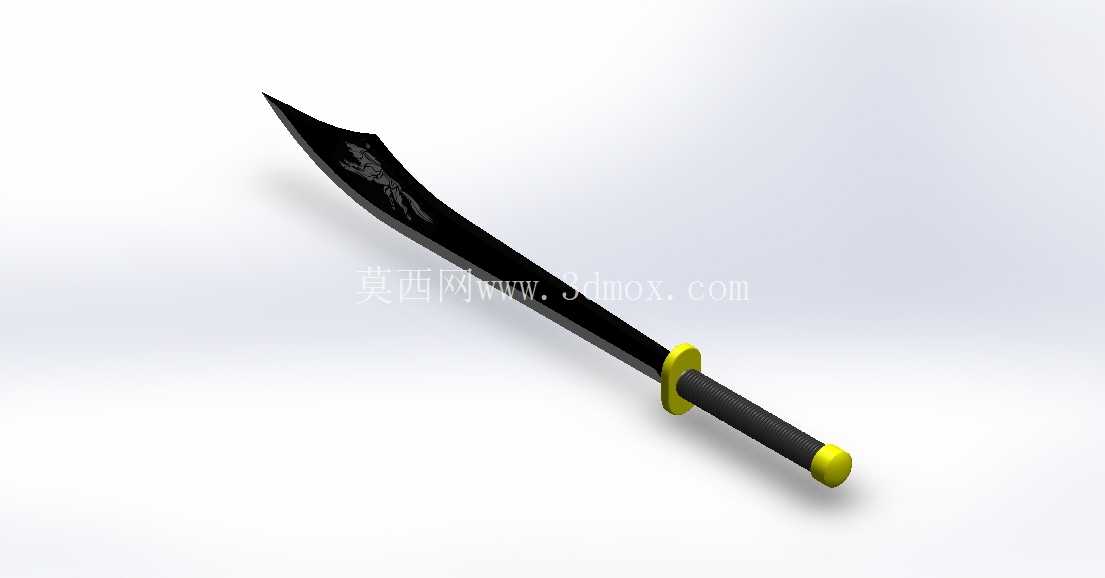

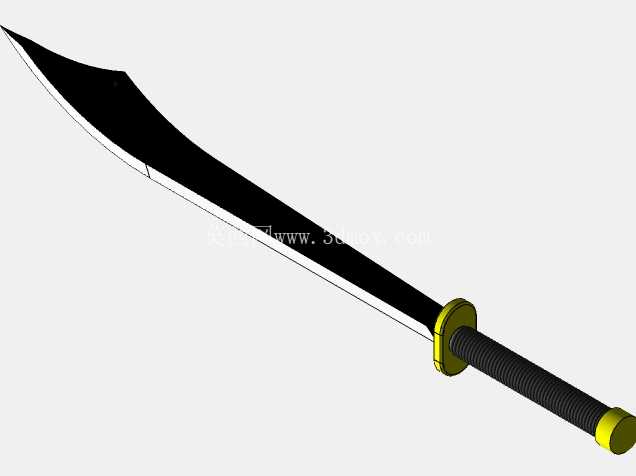

中式传统单刃长刀造型结构三维设计

　　本次建模的单刃长刀造型，核心应用场景覆盖两大方向，其一为传统冷兵器文化展示类的工艺摆件铸造生产母模，可直接用于失蜡铸造、砂型铸造的工艺验证环节，为金属材质、树脂材质的工艺礼品生产提供精准的三维结构依据；其二可作为机械建模技能训练的典型练习载体，帮助结构设计从业者掌握异形曲面、变截面实体的建模逻辑，熟悉从轮廓草绘到曲面加厚、特征倒角的全流程建模操作。从实际用途来看，作为铸造母模使用时，该模型完整还原了长刀从刀身到刀柄的全尺寸结构，可直接导出用于模具分型面设计，无需额外补全结构特征，刀身的装饰纹路做了0.3mm的凸起处理，适配铸造工艺的拔模斜度要求，避免铸造过程中出现粘砂、缺肉的缺陷；作为技能训练载体时，模型涵盖了草绘轮廓约束、曲面放样、实体抽壳、装配配合等多个常用建模指令，可帮助练习者快速掌握异形长杆类零件的建模思路，规避曲面建模中常见的收敛、褶皱问题。

　　产品功能特性层面，刀身采用变厚度设计，从刀背到刀刃厚度均匀递减，刀背最厚处为8mm，刀刃处做0.1mm的锐边处理，既还原了真实长刀的刃口形态，也避免建模过程中出现零厚度几何错误；刀格（护手）采用独立特征建模，与刀身、刀柄的配合面做了0.05mm的间隙预留，适配实际生产中的装配公差要求，刀格外圈做R2的圆角过渡，避免尖锐边角带来的安全隐患；刀柄采用圆柱变径设计，靠近刀格处直径为22mm，尾端直径收窄至18mm，符合人手握持的人体工学弧度，柄尾的配重块做了球形收尾，重心落在刀身前部三分之一处，还原真实长刀的握持平衡感。

　　设计思路上，首先从刀身的中心轮廓线入手，先绘制侧视方向的刀身外轮廓曲线，重点控制刀尖的上扬角度、刀背的平直度以及刀刃的弧线曲率，确保整体造型符合传统中式长刀的视觉特征；随后绘制刀身的截面轮廓，在刀身长度方向上设置5个不同位置的截面，从刀根处的菱形厚截面逐步过渡到刀尖处的薄三角形截面，通过放样命令生成刀身基础实体，再对刀刃部分做拔模切削处理，形成均匀的刃口斜面；刀身表面的装饰纹路采用包覆命令实现，先在刀身对应位置创建基准面，绘制纹路的草绘图形后通过凸起包覆生成实体特征，纹路深度控制在0.3mm，既保证视觉辨识度，也不会在铸造时产生应力集中问题。

　　刀格部分采用旋转命令生成基础圆环，再对边缘做圆角和切边处理，与刀身的配合位置做凸台定位，确保装配时的同轴度；刀柄部分先绘制中心轴线，通过扫描命令生成柄身基础实体，再做表面的防滑纹理处理，最后装配柄尾配重块，配重块与刀柄采用过盈配合的尺寸设计，无需额外紧固件即可实现固定。外形尺寸与安装边界方面，整刀总长度为760mm，其中刀身长度为560mm，刀柄长度为200mm，刀身最宽处为45mm，位于刀根位置，刀尖处宽度收窄至2mm；刀格外径为52mm，厚度为8mm，突出刀身两侧的宽度各为3.5mm，安装时不会与刀身、刀柄产生干涉；刀柄最大直径为22mm，柄尾配重块直径为26mm，整刀最大径向尺寸不超过52mm，轴向总长度760mm，在作为铸造母模使用时，可适配常规的小型砂箱尺寸，无需额外拆分模具即可完成浇注；作为摆件展示时，该尺寸比例符合常规展示架的摆放空间要求，不会出现尺寸过大无法放置的问题。建模过程中对所有配合面都做了公差预留，金属材质铸造时的收缩率按1.2%设置在模型缩放参数中，确保浇注成型后的成品尺寸符合设计要求，所有尖锐边角都做了最小R0.5的圆角处理，避免后续加工、搬运过程中出现划伤风险，同时也能减少铸造过程中的应力集中，降低成品开裂的概率。
