泰坦数控国际象棋国王棋子加工结构

　　该结构件是面向多轴数控加工教学与工艺验证开发的国际象棋国王棋子加工参考模型，核心用于五轴联动加工中心的操作实训、工艺路径验证以及刀具切削参数匹配测试，在数控技能培训、机床精度校验、高端切削刀具性能验证场景中有着广泛应用。不同于普通的工艺测试块，该棋子采用国际象棋国王的经典造型，融合了多类典型加工特征，能够覆盖三轴、3+2定位加工、五轴联动加工的全流程工艺要点，帮助操作人员快速掌握复杂曲面加工的装夹定位、路径规划、公差控制核心技能。

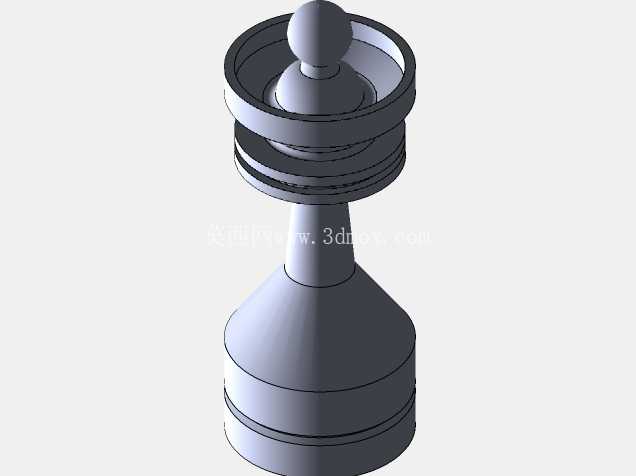

　　从结构设计逻辑来看，整个棋子分为底座、柱身、冠部三个核心功能段，底座采用带环形槽的圆盘结构，底部预留平整装夹基准面，可直接适配通用平口钳、三爪卡盘的装夹需求，无需额外设计定制工装，降低实训环节的准备成本；底座外圆设置多圈阶梯环形槽，用于测试端面车削、环形铣削的走刀路径合理性，验证不同进给速度下的表面加工质量，底座中心的定位凸台可作为二次装夹的找正基准，保证翻面加工时的形位公差控制在0.02mm以内。柱身部分采用变截面曲面过渡结构，从底座向上逐步收窄后再平滑延伸至冠部，曲面曲率连续变化，无突变折角，既还原了国际象棋国王的经典造型比例，也专门用于测试五轴联动加工时的刀轴矢量平滑过渡能力，避免加工过程中出现刀轴突变导致的过切、撞机问题；柱身侧面预留的细小凸台特征，可用于验证小直径铣刀的长悬伸加工稳定性，测试不同刀具伸出长度下的让刀量，帮助操作人员匹配合理的切削参数。

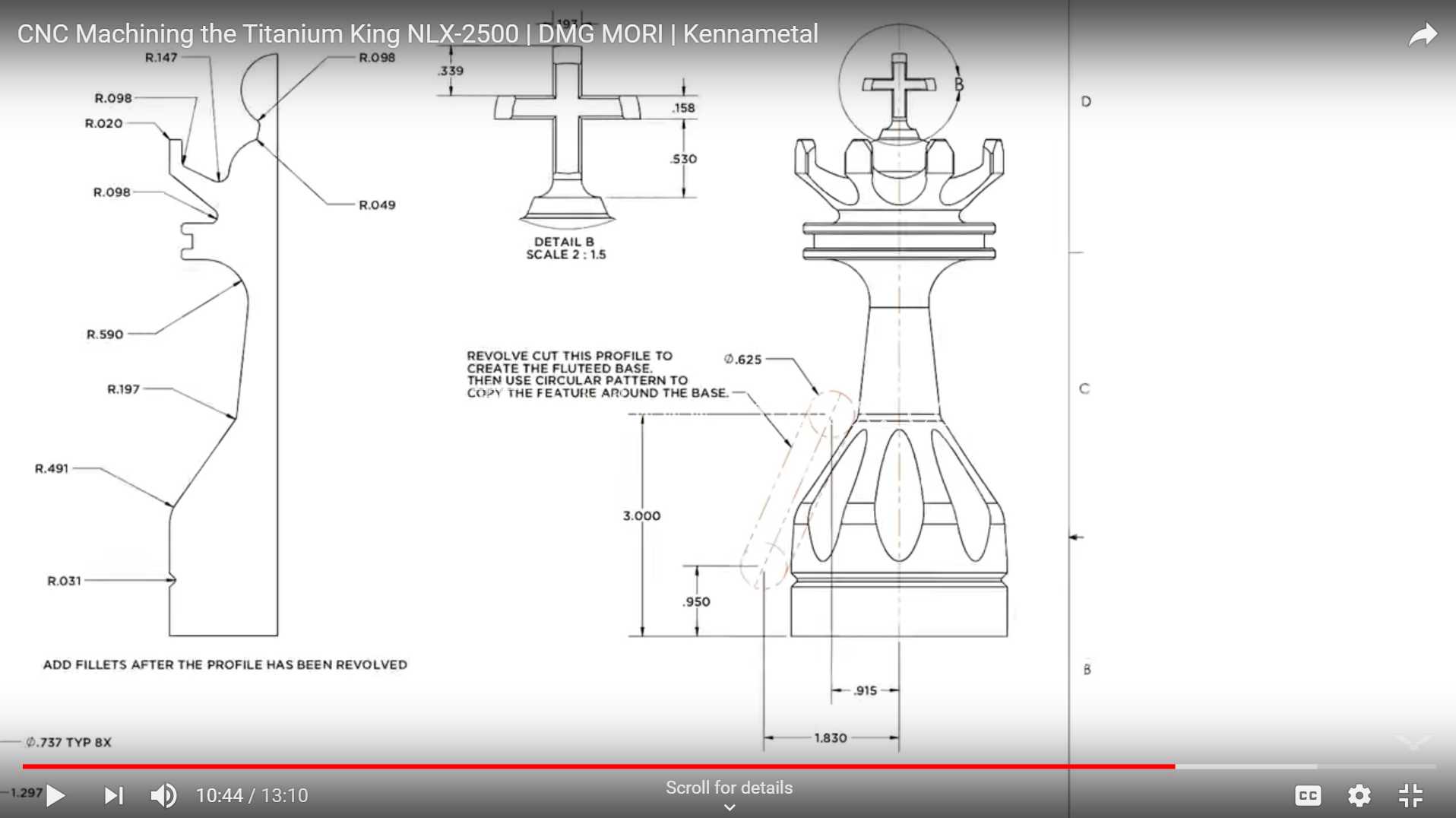

　　冠部是整个模型加工难度最高的部分，顶部的十字造型、冠身的镂空弧形槽、皇冠边缘的圆弧倒角，分别对应了五轴定位加工、侧铣加工、曲面联动精加工的典型工艺场景，十字结构的垂直相交面可验证直角加工的清根工艺，弧形镂空槽可测试五轴联动时的刀具避让逻辑，边缘倒角则用于验证球头刀的曲面精加工残留高度控制。从尺寸边界来看，整个棋子总高控制在100mm以内，最大外圆直径不超过40mm，属于小型精密加工样件，适配绝大多数教学用小型五轴加工中心的行程范围，无需占用大型设备资源；所有加工面的最小内R角不小于1mm，可适配常规直径2mm的硬质合金铣刀完成全流程加工，无需使用特殊微型刀具，降低实训环节的刀具损耗成本。

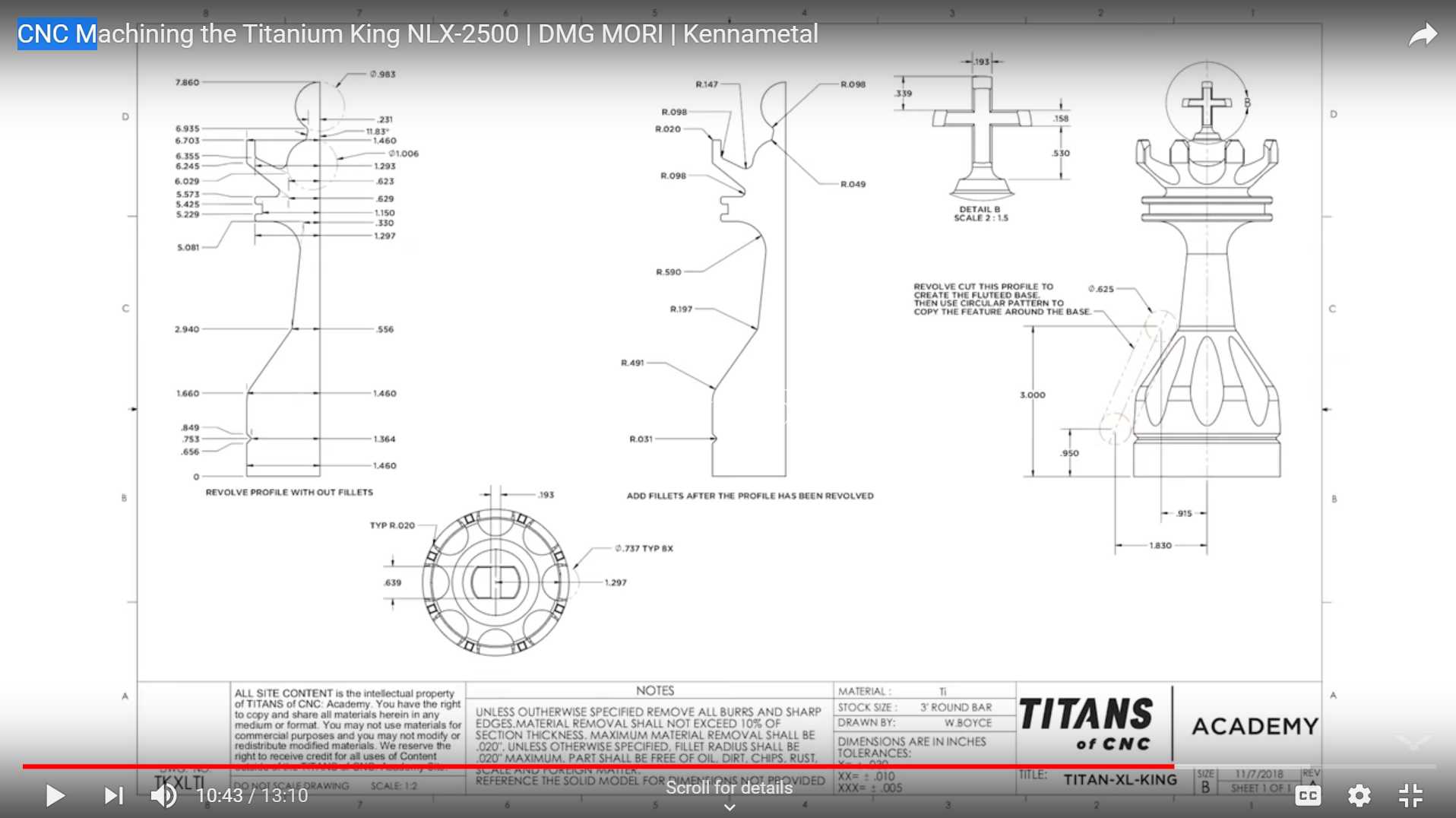

　　在工艺适配性上，该模型可兼容钛合金、铝合金、45号钢等多种常用加工材料，图中标注的钛合金加工场景，可用于验证硬质合金刀具、肯纳金属等高端刀具在难加工材料上的切削性能，测试不同冷却方式下的刀具磨损情况，也可作为数控技能大赛的实操考核样件，通过完整的从毛坯到成品的加工流程，考核操作人员的工艺规划、设备操作、精度检测综合能力。整个模型的工程图完整标注了各段尺寸公差、形位公差要求以及表面粗糙度要求，所有特征的尺寸链经过闭环校验，不会出现加工干涉或者无法成型的结构，装夹时可采用一次装夹完成大部分特征加工，仅底座背面的平整面需要二次翻面装夹，翻面时通过底座中心的定位凸台找正，可有效控制二次装夹的同轴度误差，保证成品的造型完整性。在实际教学应用中，操作人员可基于该模型练习从三维建模、工程图导出、CAM路径规划、后处理生成、实际机床加工、精度检测的全流程技能，相比单一特征的测试块，该类具象化的样件更能直观反映加工质量，也便于学员理解复杂曲面加工的工艺逻辑，快速积累多轴加工的实操经验。
