dx10规格visaton全频扬声器结构设计

　　这款小口径扬声器常被嵌入紧凑型音频终端内部，在桌面便携音箱、车载小尺寸环绕声道单元、工业设备语音提示模块、智能家居内置播报组件中都能见到同规格产品的应用场景，作为电声转换的核心执行部件，它承担着将前端输出的音频电信号转化为可传播空气振动的核心作用，不需要额外搭配复杂分频电路即可覆盖中高频段的音频重放需求，部分对低频下限要求不高的场景下甚至可以作为全频单元独立使用。

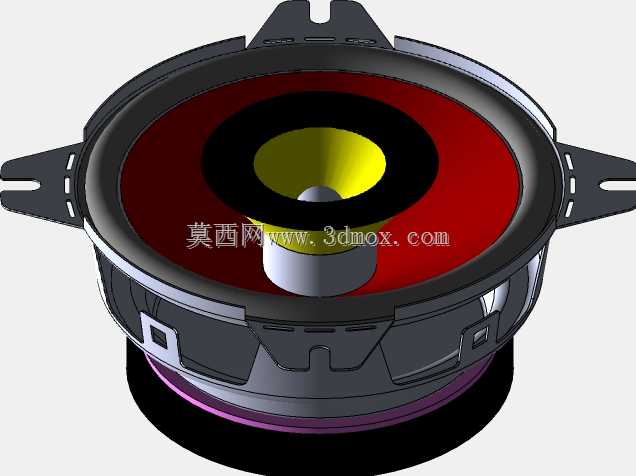

　　从结构设计逻辑来看，这款单元的整体布局完全围绕电声转换的效率与安装适配性展开，最外侧的三个带安装缺口的金属支耳是整个单元的安装受力结构，支耳上的缺口采用开放式设计，不需要完全拧下固定螺丝即可完成单元的拆装更换，支耳的弯折角度与盆架主体的台阶面完全齐平，安装后单元的正面法兰面可以和安装面板完全贴合，避免出现安装缝隙导致的声短路问题。盆架采用薄钢板冲压成型的结构，侧壁预留的多个异形开孔一方面是为了平衡振膜前后的空气压力，减少大振幅下的空气阻尼对振膜运动的阻碍，另一方面也能在装配阶段为音圈、定心支片的定位工装提供避让空间，同时兼顾成型过程中的材料减重，在保证结构刚度的前提下尽可能降低盆架自身的重量，减少单元整体的安装负载。

　　振膜部分采用复合锥盆结构，中心的球顶防尘帽兼具高频扩散与防尘作用，表面的特殊曲面设计可以优化高频声波的扩散角度，减少轴向与偏轴听感的差异，锥盆的折环采用耐老化的柔性材料，对称的波纹结构可以保证振膜做轴向活塞运动时的顺性一致，避免大振幅下出现偏振导致的失真。磁路部分采用内置式磁钢结构，外磁式的磁路布局被金属外壳完全包裹，既可以减少漏磁对周边电子元器件的磁干扰，也能避免磁钢吸附金属碎屑影响音圈的正常运动，磁路的间隙精度经过严格控制，保证音圈在磁隙中运动时不会出现擦圈问题，同时获得足够的驱动力度。

　　从安装边界尺寸来看，这款单元的整体外径适配常规的dx10规格安装开孔，三个安装支耳的分布角度为120度均匀排布，支耳的安装孔位中心距与行业通用的小口径扬声器安装尺寸完全兼容，不需要额外修改安装面板的孔位即可直接替换同规格的其他单元。单元的整体高度控制在紧凑范围内，安装后背部不会占用过多的腔体内部空间，适合在内部空间局促的小型音频设备中使用，接线端子位于单元背部的侧方，采用焊片式接线结构，既可以直接焊接导线，也可以适配对应的接插件完成快速装配，端子的位置避开了安装支耳的受力路径，不会在安装紧固过程中出现接线受力脱落的问题。

　　在实际选型适配过程中，这类小口径单元需要搭配对应容积的后腔才能达到最优的频响表现，设计时需要根据单元的Thiele-Small参数计算合适的腔体容积，避免腔体过小导致低频发硬、腔体过大导致振膜振幅失控的问题。同时安装时需要在法兰面与安装面板之间加装薄型密封泡棉，一方面可以填充安装面的平面度误差，另一方面可以隔绝面板的振动传递，减少不必要的结构谐振。这款单元的结构设计完全遵循小口径扬声器的成熟设计逻辑，所有的结构细节都围绕装配便利性、声学性能表现、安装兼容性三个核心维度展开，没有多余的冗余结构，每个冲压开孔、每个弯折角度都有对应的工程作用，既满足批量生产的冲压工艺要求，也能保证实际使用中的可靠性与声学表现。
