法兰式6路导电滑环结构设计方案

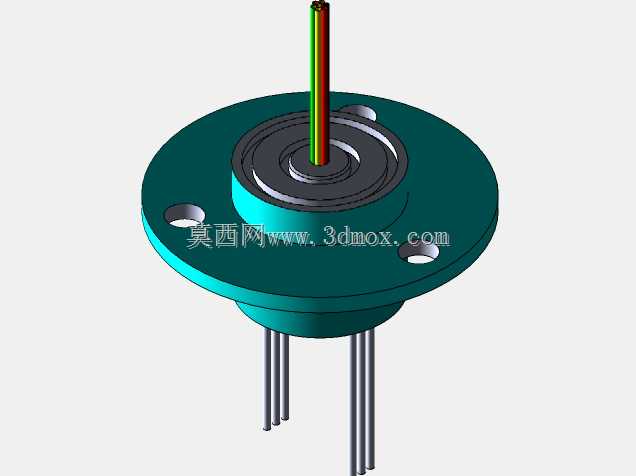

　　在需要持续旋转同时传输功率电信号或控制信号的机电设备中，导电滑环是解决绕线问题、实现360度无限制旋转供电与通讯的核心部件，这款法兰式6路导电滑环，主要面向小型精密旋转设备的集成需求，常见应用场景包括小型转台、安防云台、自动化旋转工位、小型风力发电偏航系统、医疗旋转检测设备等需要在固定端与旋转端之间传递多路电信号的场合。从结构设计来看，这款滑环采用法兰盘安装形式，法兰盘上预留两个对称的安装通孔，可直接通过螺栓固定在设备的静止端基座上，安装定位便捷，不需要额外设计复杂的固定支架，能有效缩减设备的轴向安装空间，适配安装空间受限的紧凑设备布局。滑环的核心接触部分采用贵金属刷丝与环道接触的结构，6路独立环道沿轴向分层排布，

　　每一路环道之间设置绝缘隔层，避免不同线路之间出现信号串扰或短路问题，刷丝采用弹性压接结构，在旋转过程中能保持稳定的接触压力，减少接触电阻波动，降低转动过程中的信号损耗与电火花风险，适合传输低压控制信号与小功率动力电。出线端分为两部分，固定端引线从法兰侧引出，可直接接入设备的静止端控制电路，旋转端引线从轴端伸出，随旋转轴同步转动，接入旋转端的功能部件，引线排布规整，在安装时可根据设备内部走线空间调整引线弯折方向，避免与周边旋转结构产生干涉。设计过程中重点考量了转动扭矩的控制，通过优化刷丝与环道的接触角度、接触压力，在保证接触可靠性的前提下尽可能降低转动阻力，避免给设备的旋转驱动机构带来额外负载，同时内部轴承采用微型深沟球结构，

　　支撑旋转轴的径向与轴向载荷，保证旋转过程的同轴度，减少长期转动带来的磨损，延长部件使用寿命。从安装边界来看，这款滑环的法兰盘外径适配小型设备的安装孔径，轴向总长度较短，旋转轴的直径与常规小型旋转轴的配合尺寸兼容，安装时需要注意预留旋转端引线的转动空间，避免引线在旋转过程中被拉扯或与周边结构摩擦，同时固定端的接线需要做好应力释放，防止设备运行过程中接线处被拉脱。在实际选型适配时，需要确认每一路的额定电流、电压参数是否匹配设备的传输需求，这款6线规格的滑环适合传输多路低压控制信号，也可承载小功率的动力供电，若设备需要传输高频信号，还可在环道与刷丝的表面处理上做进一步优化，提升高频信号传输的稳定性。结构建模过程中，对每一层环道的绝缘间隙、

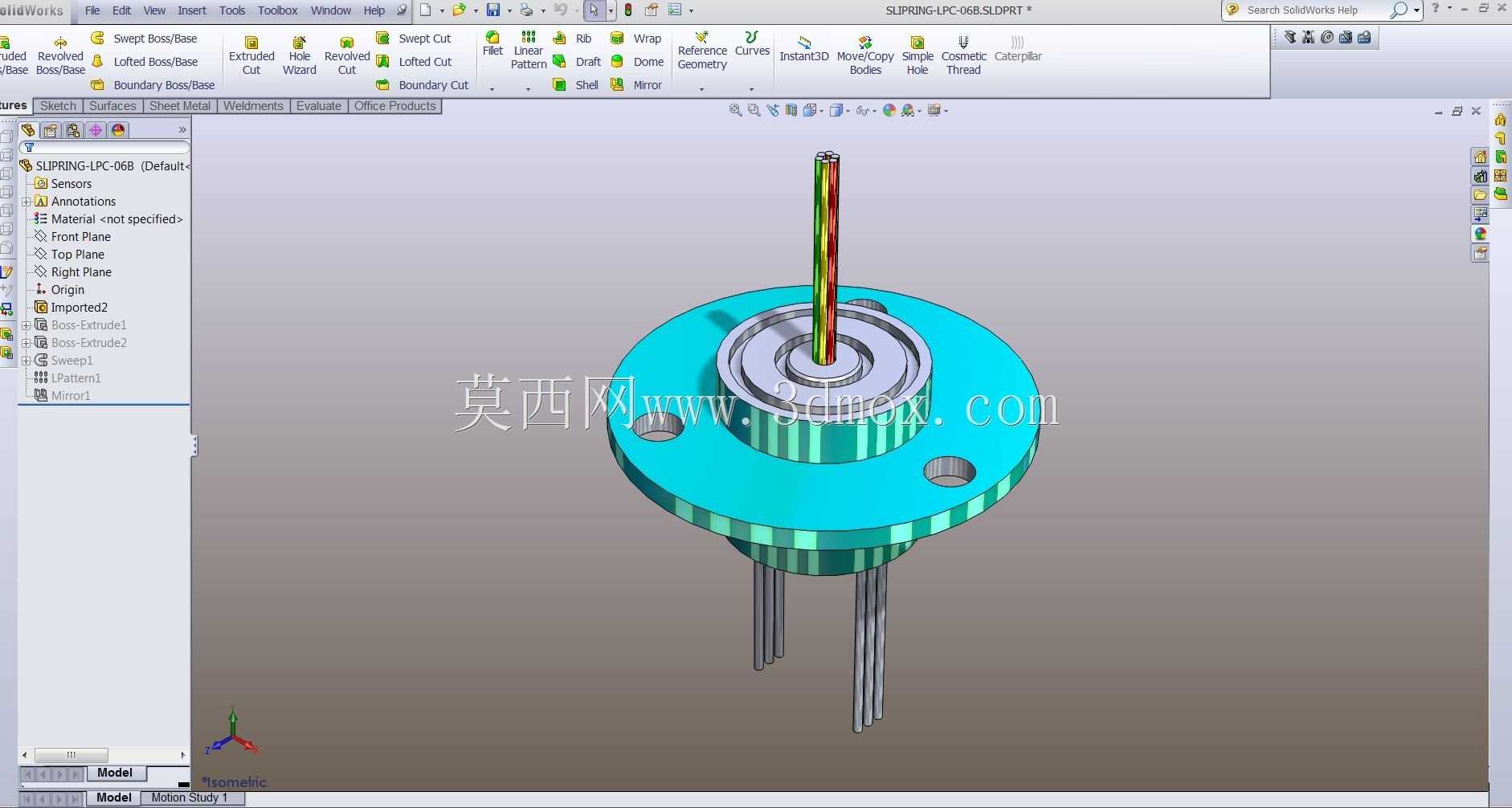

　　刷丝的弹性变形量、法兰安装孔的位置度都做了精确的参数化设定，所有配合尺寸都按照通用机械公差标准设定，可直接导出工程图用于零部件加工与装配，装配时需要注意刷丝与对应环道的对位准确，避免出现刷丝错位导致的接触不良问题，装配完成后需要手动转动转轴检查转动是否顺畅，有没有卡滞或接触断续的情况，确保每一路线路在全角度旋转过程中都能保持导通。
