可重复开合式环形电缆扎带结构设计

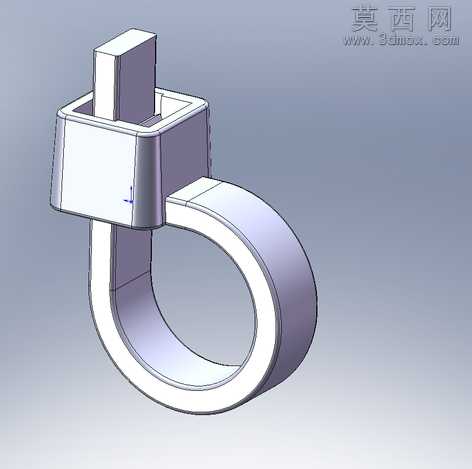

本作品为可重复使用的环形电缆扎带三维建模作品，建模过程中优先采用参数化特征建模逻辑，先绘制扎带环形束线部分的闭合轮廓草图，通过拉伸凸台生成基础环体，针对环体与锁扣衔接的过渡区域做圆角特征处理，避免应力集中的同时提升外观流畅度。锁扣部分采用分体式结构设计，先绘制锁扣外壳的矩形轮廓，通过抽壳特征生成内部空腔，再单独建模锁止插块，插块侧面设置微小的倒扣卡合结构，与锁扣空腔内的限位卡槽形成过盈配合，实现扎带的开合锁止功能，区别于传统一次性尼龙扎带的单向棘轮锁止结构，该结构可反复插拔解锁，方便线缆的后期调整与维护。材质渲染阶段，整体赋予哑光硬质工程塑料材质，添加细微的磨砂纹理贴图，调整材质的粗糙度与反射参数，模拟工业级尼龙扎带的真实质感，锁止插块与锁扣外壳采用同色系不同明度的材质区分，清晰展示结构的装配关系。建模过程中对所有配合面做公差预留设计，插块与卡槽的配合间隙控制在合理范围，既保证插拔的顺畅度，又能确保锁止后不会松脱，环形束线部分的内壁做微弧处理，避免尖锐边缘刮伤线缆外层绝缘皮，整体结构无多余冗余特征，所有壁厚保持均匀，符合注塑成型的工艺要求，可直接用于开模生产前的结构验证。设计思路上摒弃传统扎带的长条穿孔式结构，采用预成型环形束线腔搭配插拔式锁扣的结构，针对小直径线束的固定场景优化，环形结构可以更好地贴合线束外轮廓，固定后线束不会出现移位松脱，锁扣位于环体外侧，操作时只需按压插块即可解锁，相比传统扎带需要剪断才能拆卸的使用方式，大幅提升了线束整理的复用性，适合机柜内部布线、电子设备内部线束固定等需要频繁调整线路的应用场景，建模过程中同步完成了装配体的干涉检查，确保所有零部件装配后无体积干涉，活动部件的运动行程符合设计预期。
