径向连接式不锈钢外壳压力表三维设计

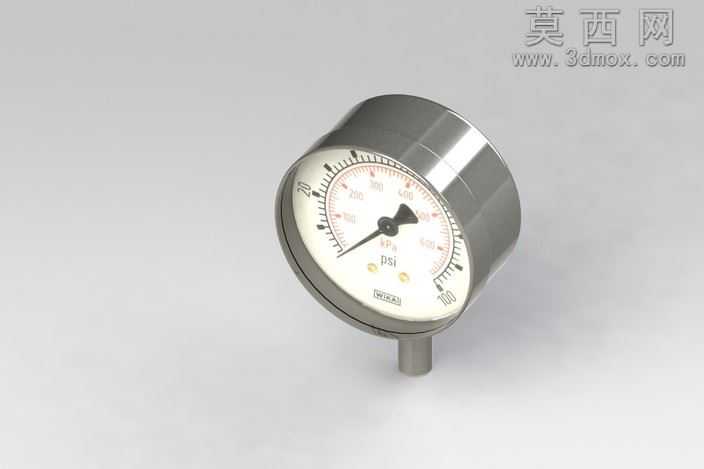

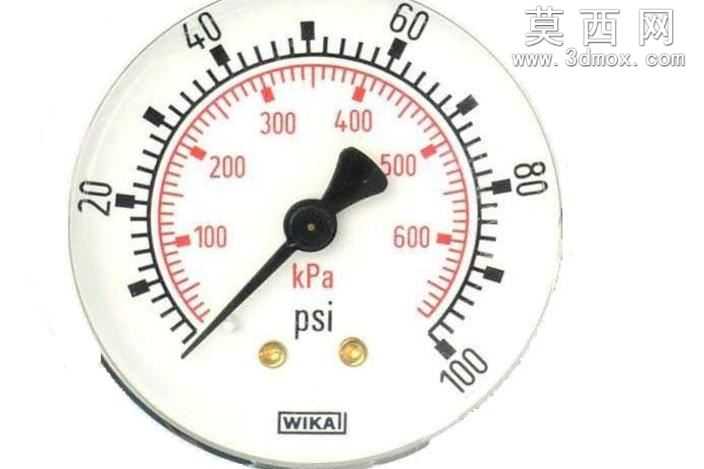

本作品为径向安装式工业压力表的三维设计成果，建模阶段以真实工业压力表的实物测绘尺寸为基准，在三维建模环境中先完成整体结构的比例搭建，首先构建底部的径向压力连接接头，接头部分采用标准外螺纹连接结构，建模时还原了接头的螺纹牙型、密封端面的细节特征，保证接头与表壳的连接过渡自然，符合实际产品的装配逻辑。表壳部分采用不锈钢材质的设计思路，建模时通过回转特征生成圆柱形的壳体主体，对壳体的边缘做了微小的圆角处理，还原真实金属冲压表壳的工艺特征，表壳前端的表圈采用压合式结构设计，建模时区分了表圈与壳体的装配间隙，还原真实产品的压装结构细节。表盘部分的建模严格遵循压力表的刻度规范，先绘制圆形的表盘基准面，在面上排布0-100psi的刻度标识，区分长刻度线、短刻度线的长度与粗细差异，同时还原表盘上的单位标识、品牌标识区域的布局，指针部分采用回转加拉伸的组合建模方式，还原指针的锥度造型、指针尖端的指示特征，指针与表盘中心的转轴部分做了同轴度的装配约束，还原指针可绕轴转动的结构逻辑。渲染阶段为表壳赋予拉丝不锈钢材质，调整材质的反射粗糙度参数，模拟真实不锈钢金属的哑光金属质感，避免过度镜面反射导致的失真；表盘部分采用哑光乳白色的工程塑料材质，刻度标识采用黑色印刷质感，指针采用烤漆黑的金属材质，接头部分采用与表壳一致的不锈钢材质，场景搭建采用柔和的漫反射光源，在表壳的曲面部分形成自然的高光过渡，清晰呈现表壳的圆柱曲面形态，同时在表盘区域形成均匀的光照，保证刻度标识清晰可见。设计过程中重点考量了压力表的实际装配结构，表壳内部预留了弹簧管、传动机构的容纳空间，玻璃表蒙的建模采用薄型透明亚克力材质，调整材质的折射与透明度参数，模拟真实表蒙的透光效果，同时还原表蒙与表圈的压合装配关系，整体模型的所有部件均保留可编辑的参数化特征，可根据不同的量程需求、安装接口标准调整对应尺寸参数，适配不同的工业压力检测场景的设计参考需求，模型的结构比例完全符合工业压力表的通用设计规范，可用于产品展示、装配教学、工业场景搭建等多种用途。
