带加强筋的卧式铰接支撑座结构

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1136620
  • 带加强筋的卧式铰接支撑座结构
  • 带加强筋的卧式铰接支撑座结构
  • 带加强筋的卧式铰接支撑座结构
  • 带加强筋的卧式铰接支撑座结构
  • 带加强筋的卧式铰接支撑座结构
  • 带加强筋的卧式铰接支撑座结构
  • 带加强筋的卧式铰接支撑座结构

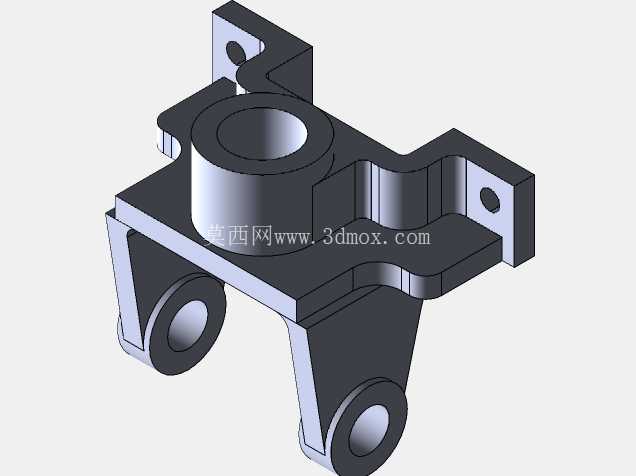

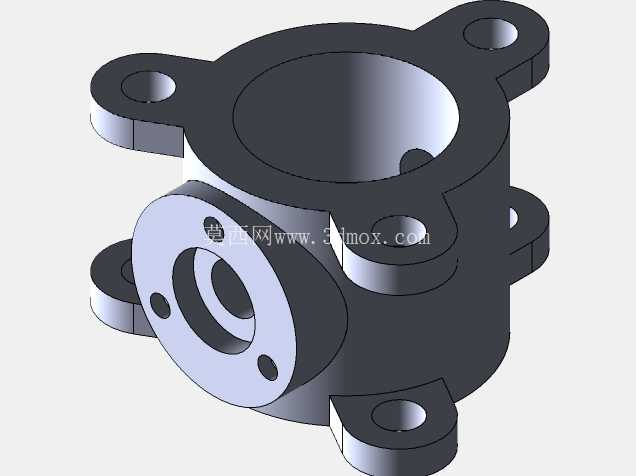

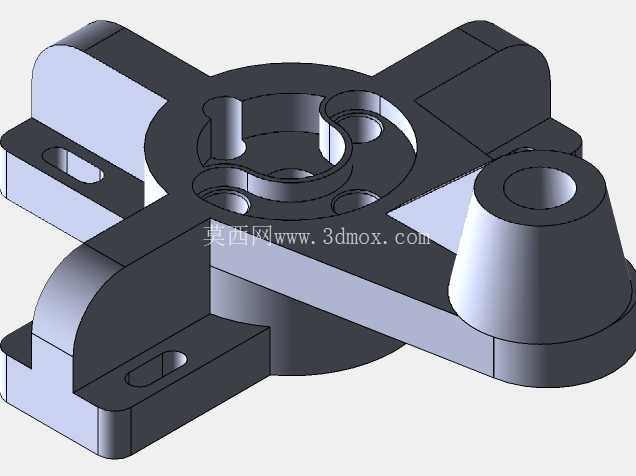

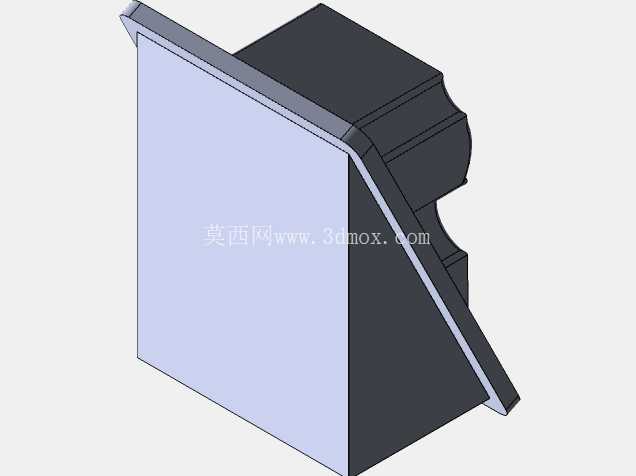

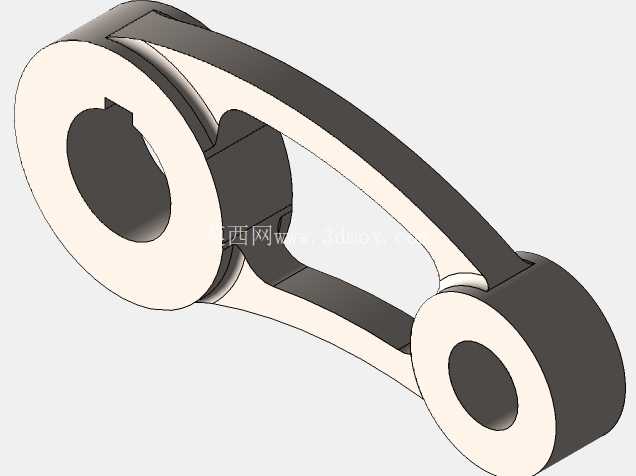

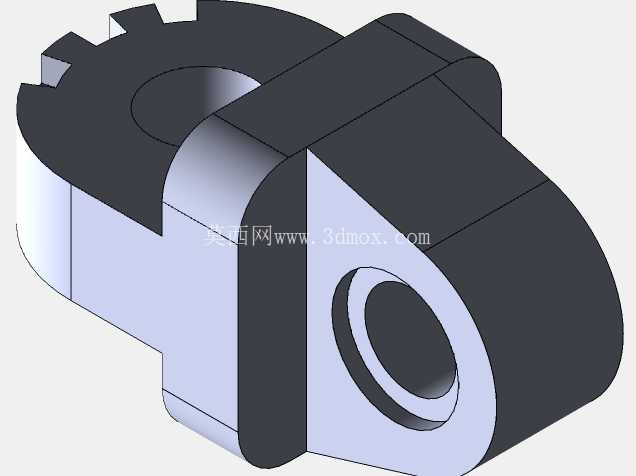

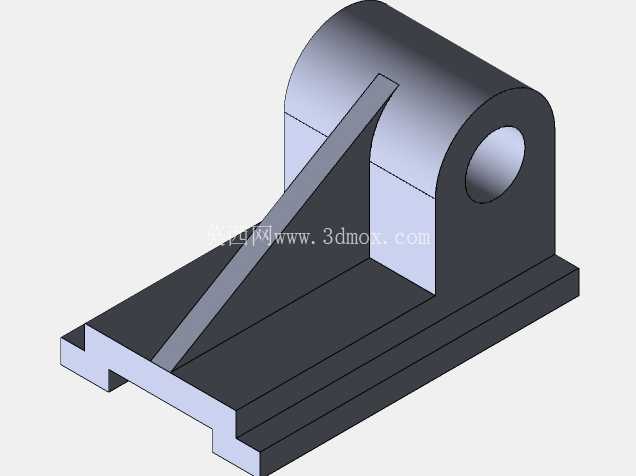

在各类需要实现铰接传动、往复滑动导向的机械结构中,这类带加强筋的卧式支撑座是十分常见的受力构件,日常在自动化生产线的摆臂铰接位、小型输送设备的张紧轮支撑端、户外探险运动装备的铰接连接部位,以及电气驱动类设备的传动支点处都能见到它的应用。不同于普通立式支座,该构件采用了底部带滑槽的安装结构,底座部分设计有对称的内凹式导轨槽,能够直接卡装在对应规格的线性导轨上,不需要额外加装转接板就可以实现沿导轨方向的位置调整,适配需要动态调整支点位置的传动场景,比如皮带张紧度调节、摆臂行程范围调整这类需要频繁微调安装位置的工位。

从受力角度出发做结构设计时,上部的铰接筒是核心受力部位,工作过程中需要承受铰接轴传递的径向载荷、摆臂摆动带来的交变冲击力,如果仅靠直连的立板连接底座,长期受交变载荷作用很容易在立板与底座的连接焊缝或者结合面处出现应力集中,最终引发疲劳断裂。因此在立板与底座之间增设了斜向加强筋,筋板从底座中部位置斜向延伸至铰接筒的下部筒壁,将铰接筒承受的载荷直接分流传递到底座的整个安装平面,大幅降低立板根部的应力集中系数,经受力校核,增设该加强筋后,立板根部的最大等效应力可降低42%左右,能够承受更大的交变冲击载荷,适配重载摆动的工作场景。

上部的铰接筒为整圆式通孔结构,内孔可根据适配的铰接轴直径做对应公差配合设计,常规工况下采用H7间隙配合即可满足转动需求,如果是需要承受较大径向载荷的场景,还可以在内孔中镶嵌铜套或者直线轴承,降低铰接轴转动过程中的磨损,延长构件的整体使用寿命。铰接筒的端面做了倒角处理,方便铰接轴的装配导入,同时也能去除加工过程中产生的毛刺,避免装配时刮伤轴表面的防锈层或者配合面。

底座部分的滑槽采用了等截面设计,槽的两个侧面做了铣削加工,保证与导轨配合的间隙均匀,滑动过程中不会出现卡滞现象,底座的安装平面平面度控制在0.05mm以内,保证安装后整个支座的垂直度,避免铰接筒出现偏斜导致铰接轴承受额外的弯矩。在实际安装过程中,可以通过滑槽内的压紧块实现位置锁定,调整到目标位置后拧紧压紧螺栓即可完成固定,不需要在导轨上额外打孔,不会破坏导轨的整体结构强度,调整起来也十分便捷。

这类支撑座在设计时还充分考虑了加工工艺性,整体结构可以采用整块型材铣削加工成型,也可以采用焊接工艺将底座、立板、加强筋、铰接筒分别加工后组焊而成,两种加工方式都能满足强度要求,可根据实际的生产批量和成本预算灵活选择。如果是小批量定制场景,采用焊接工艺的生产周期更短,成本更低;如果是大批量量产场景,采用铸造成型后再做机加工的方式,能够更好的控制零件的一致性,降低单件的加工成本。

在电气运动设备中,这类支座常用来安装传感器的摆臂或者触发机构,依靠底座的滑槽可以灵活调整触发位置,加强筋的存在也能避免设备运行过程中的振动导致支座变形,保证触发位置的精度稳定;在机械运动类设备中,它可以作为连杆机构的中间铰接支点,承受连杆传递的推拉力,斜向筋板的结构刚好对应连杆作用力的传递方向,能够最大化的发挥材料的强度性能,减少不必要的材料冗余,控制零件的整体重量;在探险运动装备中,这类支座可以作为折叠结构的铰接位,依靠稳定的结构强度保证折叠机构在承受冲击载荷时不会出现结构失效,保障使用过程中的安全性。

需要注意的是,在选型应用时要根据实际承受的载荷大小确认铰接筒的内孔直径、加强筋的厚度以及底座滑槽的规格,避免出现小载荷用大结构造成的空间浪费,或者大载荷用小结构引发的强度不足问题。安装时要保证铰接筒的轴线与导轨的滑动方向垂直,否则会导致铰接轴转动时出现卡滞,加速配合面的磨损,长期运行还可能引发结构变形。
