CA6140车床开合螺母壳体机械结构

　　开合螺母壳体是普通卧式车床进给传动链中承担丝杠啮合与脱开动作的核心承载件，安装在溜板箱正面靠近丝杠的安装位上，操作者扳动溜板箱外侧的开合螺母手柄，即可通过内部凸轮槽带动上下两半螺母沿壳体导向槽合拢或张开，实现车削螺纹时刀架纵向进给与主轴旋转的严格螺距匹配，以及普通外圆、端面车削工况下进给系统与长丝杠的脱开，避免非螺纹加工时段丝杠长期随动磨损。

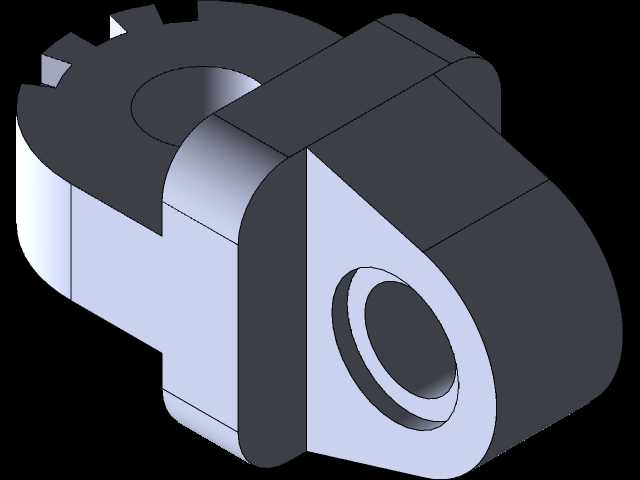

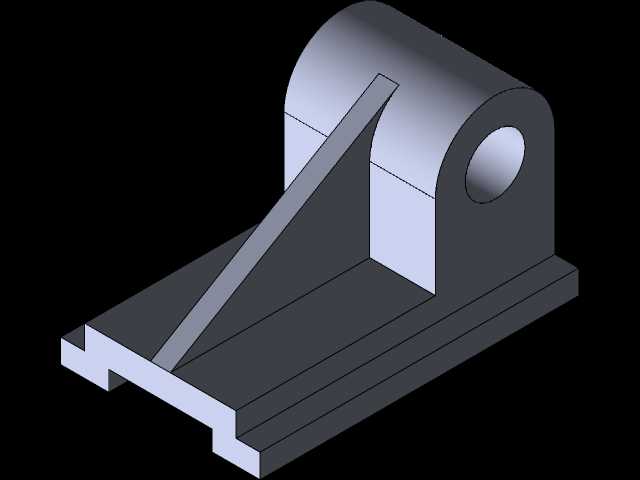

　　从结构布局来看，该壳体整体采用不对称箱型铸钢毛坯加工而成，一侧设置同轴贯通的半圆螺母安装腔，腔体内壁加工出两道平行导向平键槽，约束半螺母仅能沿垂直于丝杠轴线的方向做开合直线滑移，消除螺母合拢时的周向转动余量；壳体中部凸起的铰接耳座加工出凸轮轴安装孔，孔位与两侧半螺母尾部的圆柱销槽精准对位，手柄轴带动双偏心凸轮旋转时，偏心轮廓同步推动两个半螺母反向等距移动，保证上下螺母牙型与丝杠齿面全齿宽贴合，避免单侧偏载造成丝杠牙型局部拉伤。壳体另一侧延伸出的带孔法兰搭边，用于穿装锁紧螺栓将整个组件固定在溜板箱箱体预设的安装基面上，法兰结合面铣削后要求与溜板箱安装面贴合间隙不超过0.03mm，防止组件工作时受切削振动出现松动偏移。

　　建模过程中优先完成安装基准面的定位搭建，先锁定丝杠穿过的中心孔轴线作为全局装配基准，再依次拉伸切除出螺母容纳腔、凸轮轴孔、导向槽与螺栓过孔，各处铸造圆角统一保留R3至R5的工艺圆角，避免铸件冷却过程中在壁厚突变位置产生缩松缺陷；壳体壁厚按照普通车床溜板箱铸件的常规取值控制在8至12mm，螺母腔周边受力较大的部位局部加厚至15mm，既控制整体铸件重量，又保证扳动开合手柄时壳体不会出现明显弹性形变。

　　现场装配调试时，需先将两半螺母装入腔体内试滑，推动全程无卡滞之后再装入凸轮轴与手柄，合拢状态下用塞尺检查螺母牙型与丝杠啮合的侧隙，侧隙需控制在0.02至0.05mm区间，侧隙过大会导致车削螺纹时螺距累积误差超差，侧隙过小则会出现手柄扳动卡紧、螺母牙面异常磨损的问题；壳体外侧的限位台阶同时承担螺母开合行程限位作用，张开位置下半螺母牙顶需完全脱离丝杠齿根，保留不少于2mm的安全间隙，保证纵向快速移动时螺母与丝杠无刮擦。该部件的结构细节完整还原了卧式车床螺纹进给机构的典型设计逻辑，可作为机床进给系统结构教学、溜板箱部件测绘实训以及同类传动螺母座设计的参考参照。
