机床双立柱支撑定位支座结构

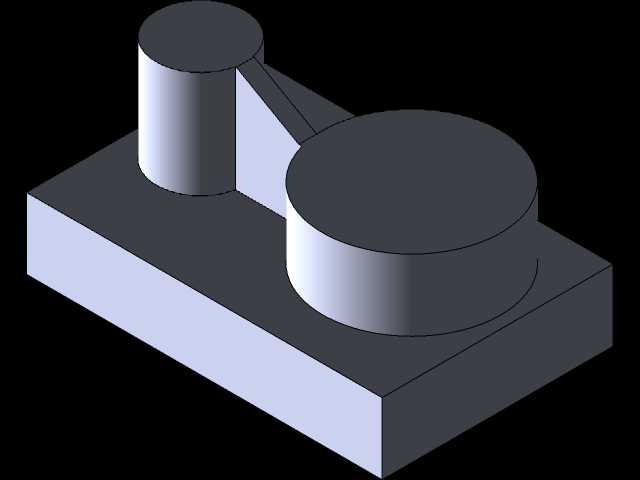

　　该支撑件主要面向CA6140普通车床周边工装改造、小型工位定位以及机床附件安装场景，可作为刀具导向支架、检测表座承载件、气动元件安装底座或工序间辅助支承使用。零件底部采用整块矩形基座，底面预留平整安装贴合面，可直接落在车床中拖板、工装平台或T型槽工作台上，通过压板、螺栓或侧面挡块完成固定；基座厚度经过加高处理，能够承受立柱传递的倾覆力矩，避免夹紧后出现局部翘曲。基座上方布置两个高度不同的圆柱承载台，较低一侧的大直径圆柱用于安装回转类执行元件、衬套或定位轴，较大的端面面积可分散接触压力，适合承受竖直方向载荷；较高一侧的小直径圆柱作为辅助支承柱，可安装导向套、接近开关支架或小型压紧组件。两圆柱之间通过三角形加强筋连接，

　　筋板同时与基座上表面融合，形成封闭的传力路径：当高位立柱受到侧向推力时，载荷经筋板分流至大圆柱和基座，再由底部安装面传递到设备平台，减少单柱根部的应力集中。建模时先以基座底面为装配基准建立坐标系，确定两圆柱中心距与平台安装孔位的匹配关系，再依次拉伸柱体、合并筋板并对根部交接处做圆角过渡，避免尖角造成铸造或加工时的应力开裂。外形边界以基座长宽为最大占用范围，两个圆柱均未超出底板投影，方便在密集工装布局中并排布置；高位柱顶预留的平面可作为加工找正基准，现场装配时可直接打表校验柱体轴线与底板的垂直度。大圆柱端面与小柱侧面之间的空间留出了操作余量，扳手、气管和线缆均可从筋板两侧通过，不会与相邻夹具发生干涉。整体结构没有复杂曲面，常规铣削即可完成底面、柱面和筋板侧面加工，若用于批量工装，也可采用铸件毛坯后二次精加工，保证安装面与支承面的位置精度。
