标准中国2.2KW水冷80mm直径高频主轴

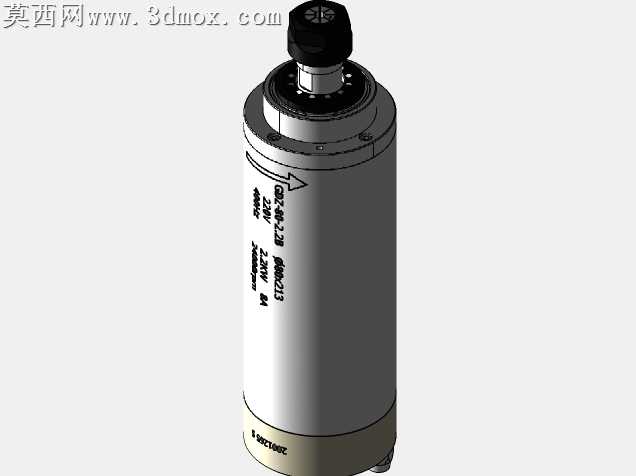

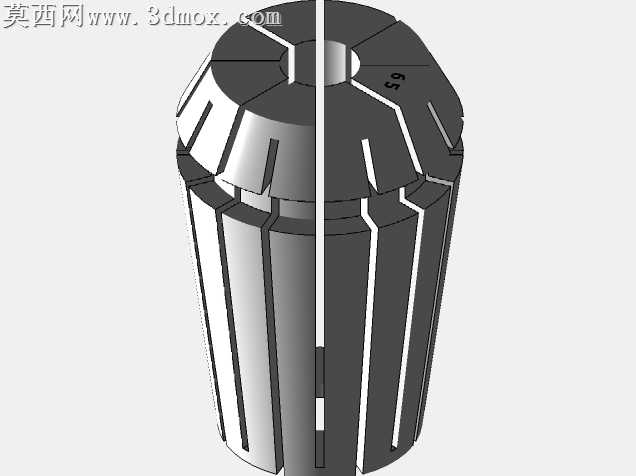

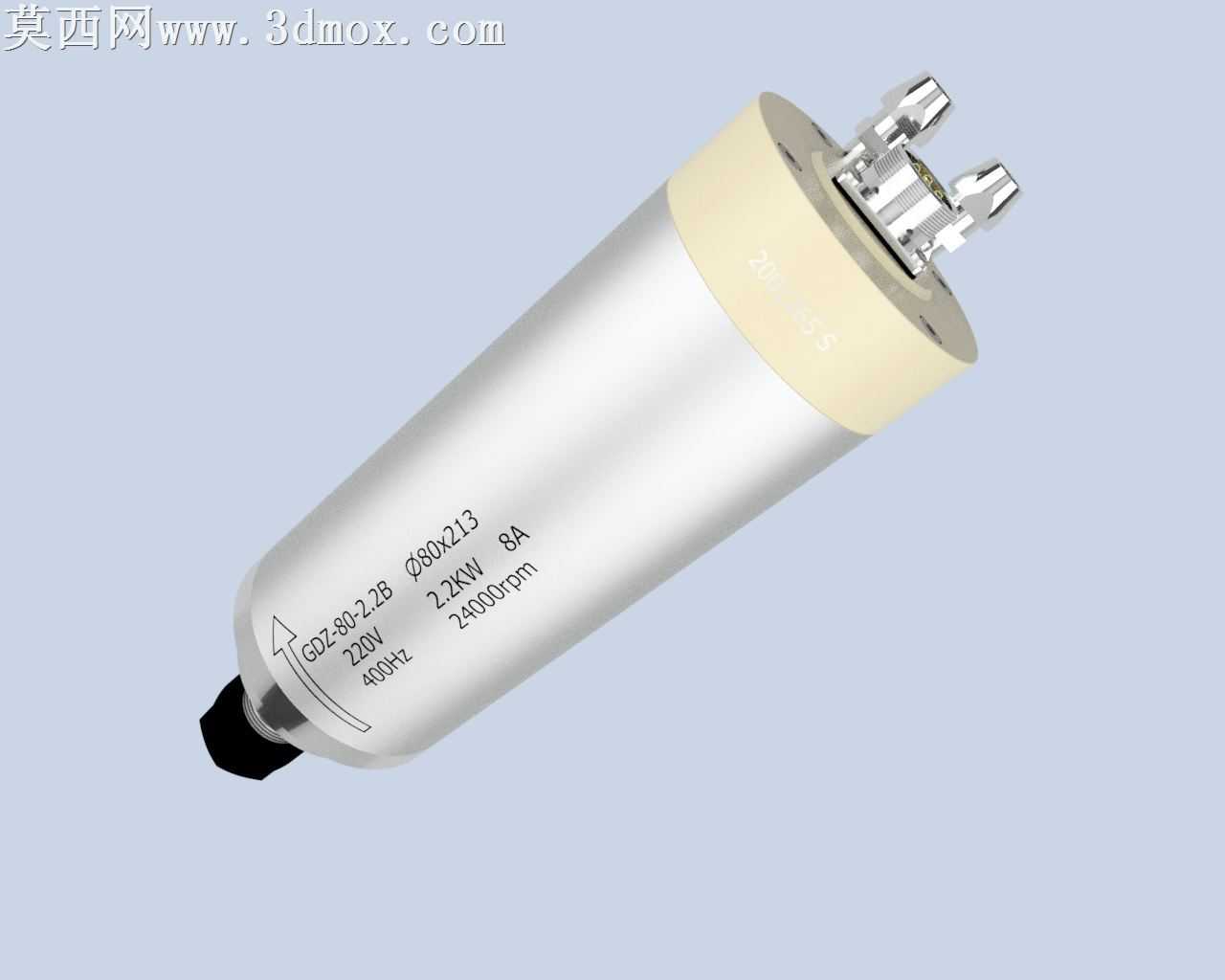

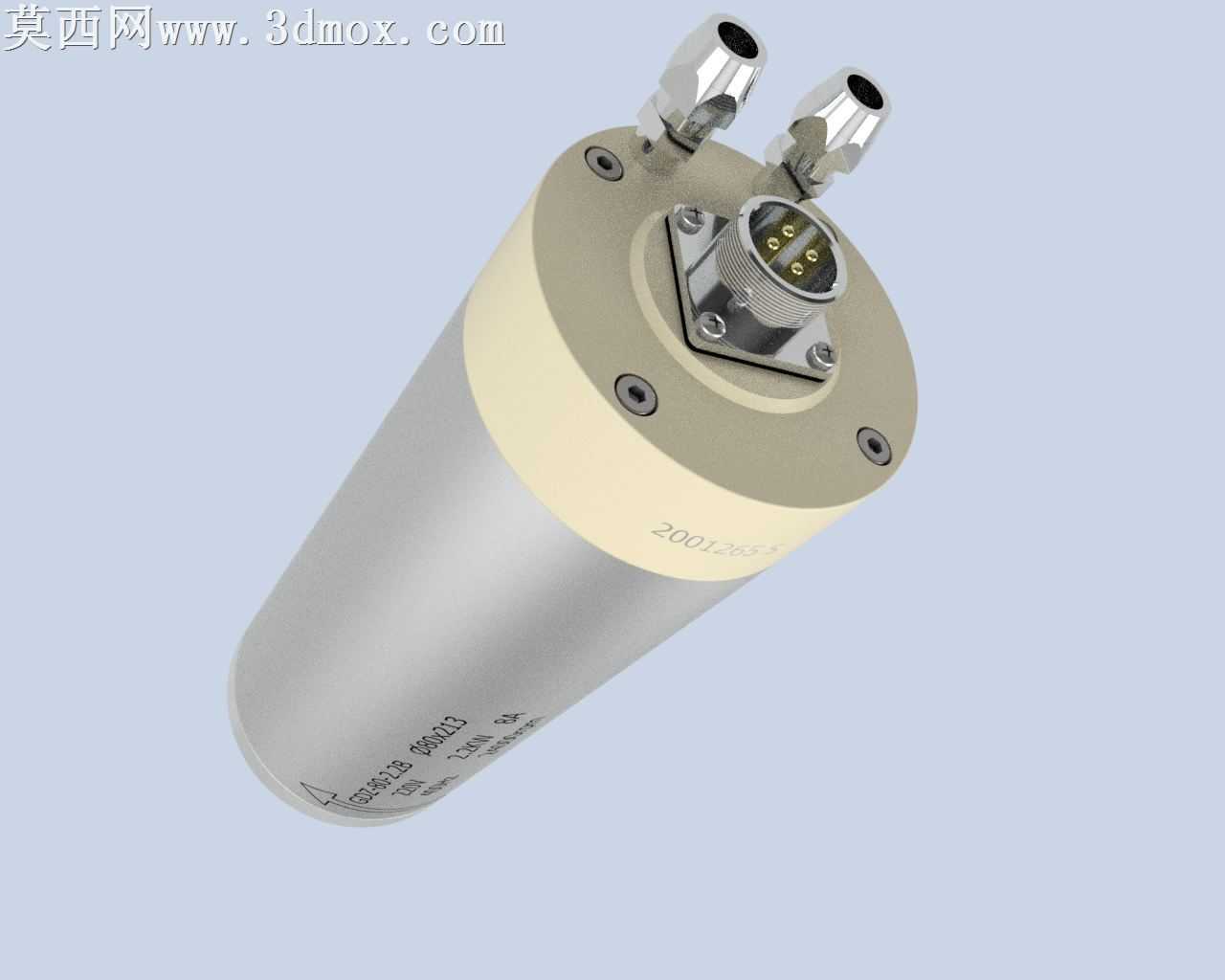

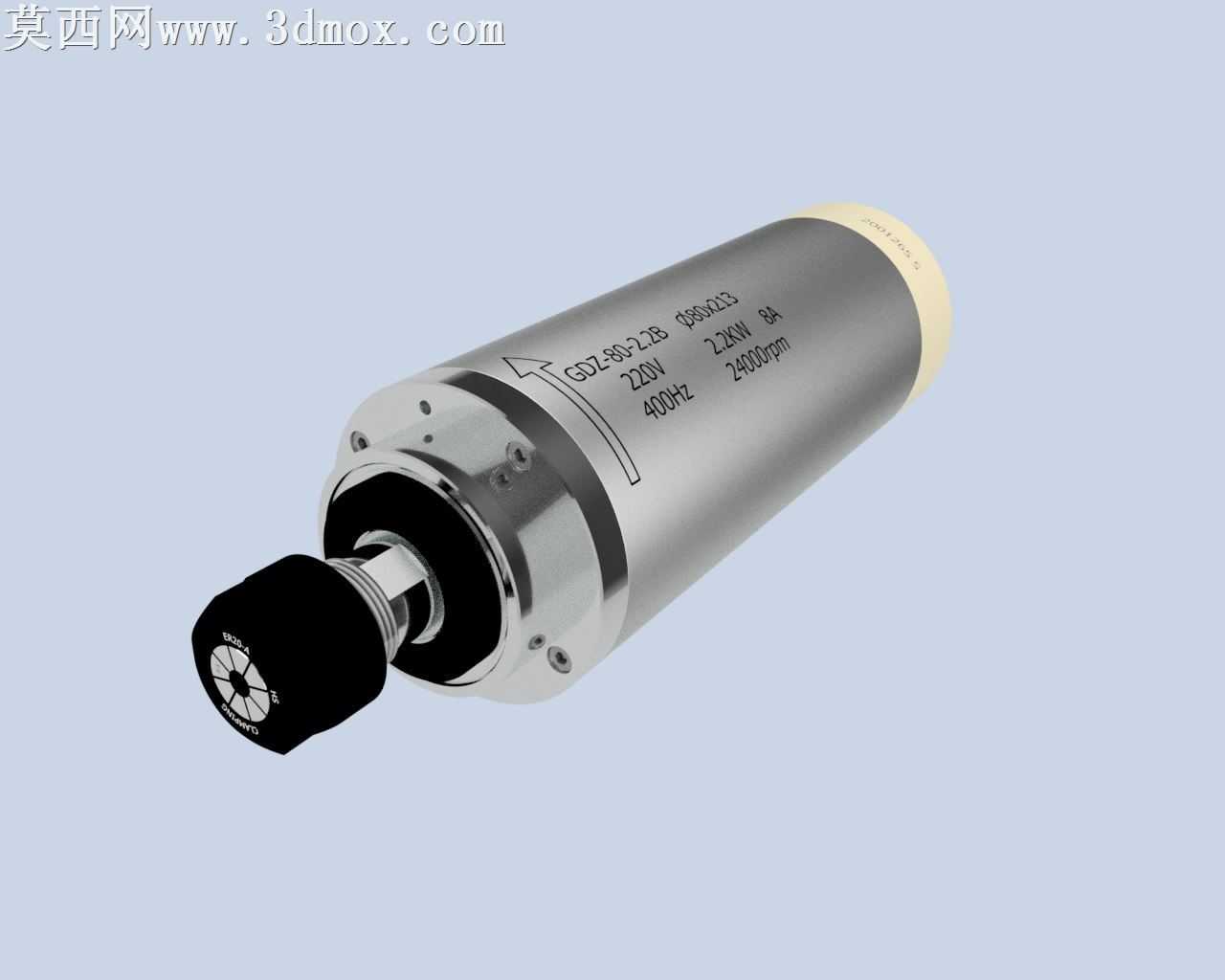

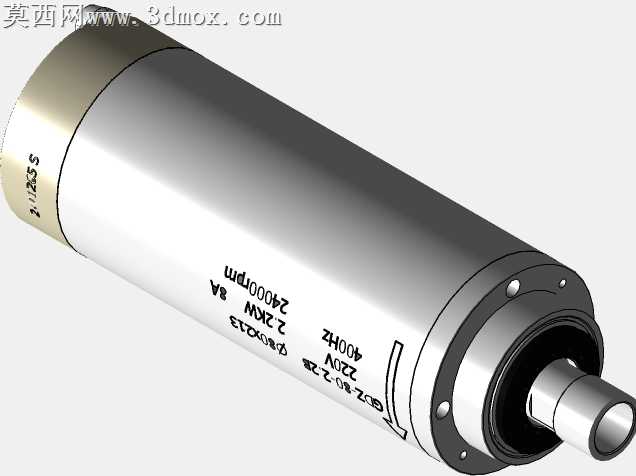

本模型为标准国产2.2KW水冷高频主轴三维建模作品，整体采用圆柱回转体结构设计，主体直径严格遵循80mm的行业通用规格，适配多数常规雕刻、铣削加工设备的安装尺寸要求。建模过程中首先以主轴中心轴线为基准搭建回转特征骨架，通过旋转特征生成主轴主体外壳的基础轮廓，对外壳表面的标识刻印区域、安装定位孔位、端盖连接止口等细节逐一进行特征细化，保证各结构尺寸与实物参数完全匹配。前端夹头安装部位采用阶梯轴结构设计，精准还原ER夹头锁紧螺母的外形轮廓、夹头内部的锥面配合结构，同时对螺母表面的防滑滚花、端面标识做了细节刻画，还原实物的装配特征。后端出线与密封端盖部分，建模时还原了端盖的密封槽结构、线缆引出的防护结构，以及端盖与主体外壳的连接螺钉孔位分布，保证结构的装配合理性。材质渲染方面，主轴主体金属外壳采用拉丝不锈钢材质，调整金属粗糙度参数模拟真实金属外壳的哑光金属质感，前端锁紧螺母采用发黑处理的高碳钢材质，调整材质反光度呈现硬质金属的深邃质感，后端绝缘端盖采用米黄色工程塑料材质，调整漫反射参数还原工程塑料的哑光质感，外壳表面的参数标识采用贴图映射方式贴合，保证标识位置、排版与实物完全一致。水冷结构在建模时还原了主体内部的冷却水流道布局逻辑，外壳表面的进出水口定位符合常规水冷主轴的管路安装习惯，整体结构设计充分考虑加工场景的使用需求，2.2KW额定功率、400Hz额定频率、220V额定电压的参数匹配对应加工负载能力，80mm的主体直径适配多数常见的主轴安装座规格，水冷散热结构可保证主轴长时间高转速运行时的温度稳定性，最高24000rpm的转速参数对应高速铣削、雕刻加工的工况需求，模型各部件的装配关系清晰，可直接用于设备装配干涉检查、加工工况模拟、设备布局展示等场景，建模过程中对所有圆角、倒角、安装孔等工艺结构做了完整还原，避免出现不符合加工工艺的尖锐棱角、无壁厚实体等建模问题，保证模型的工程实用性。
