全伺服数控弯管机整机结构三维设计

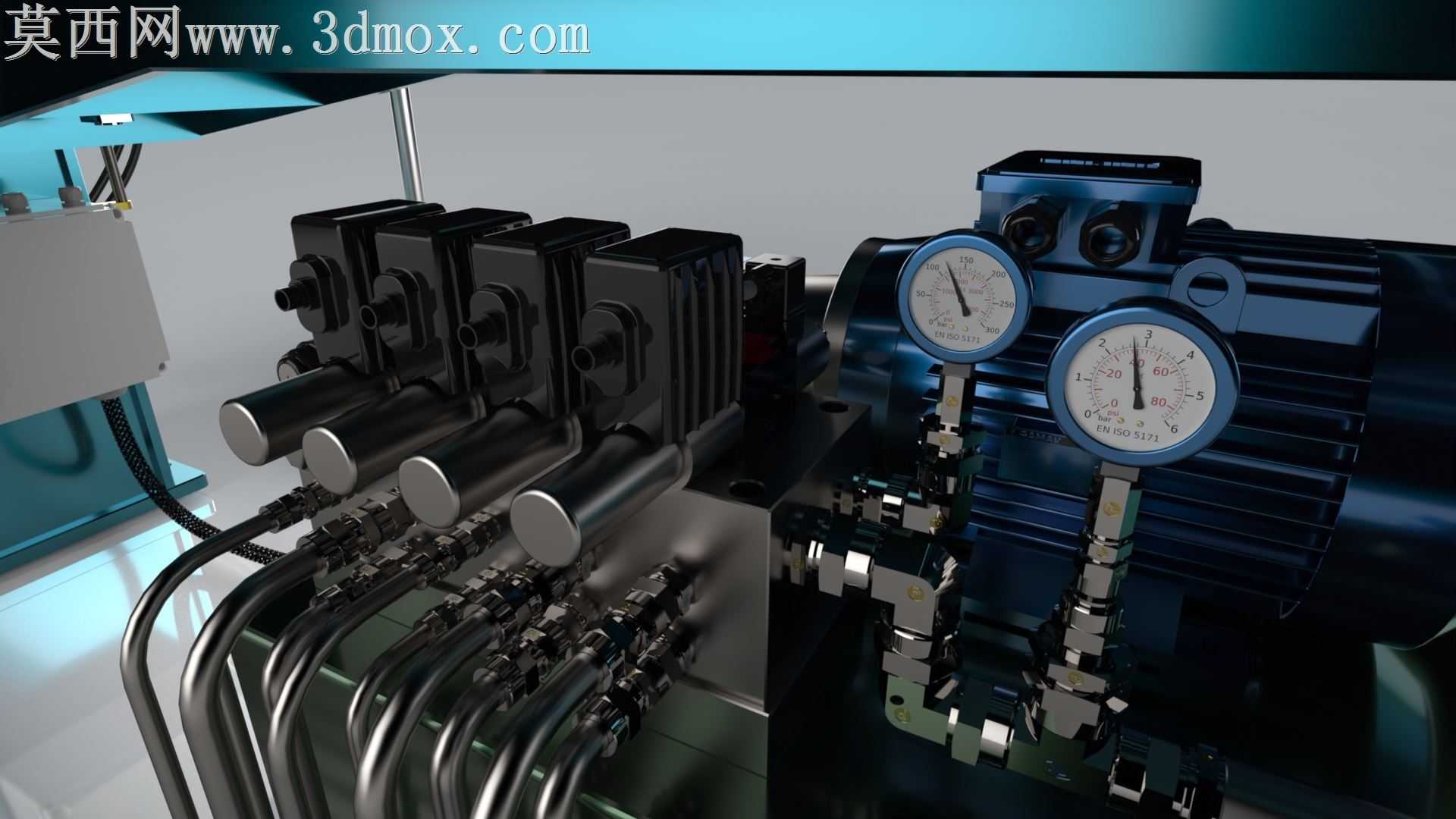

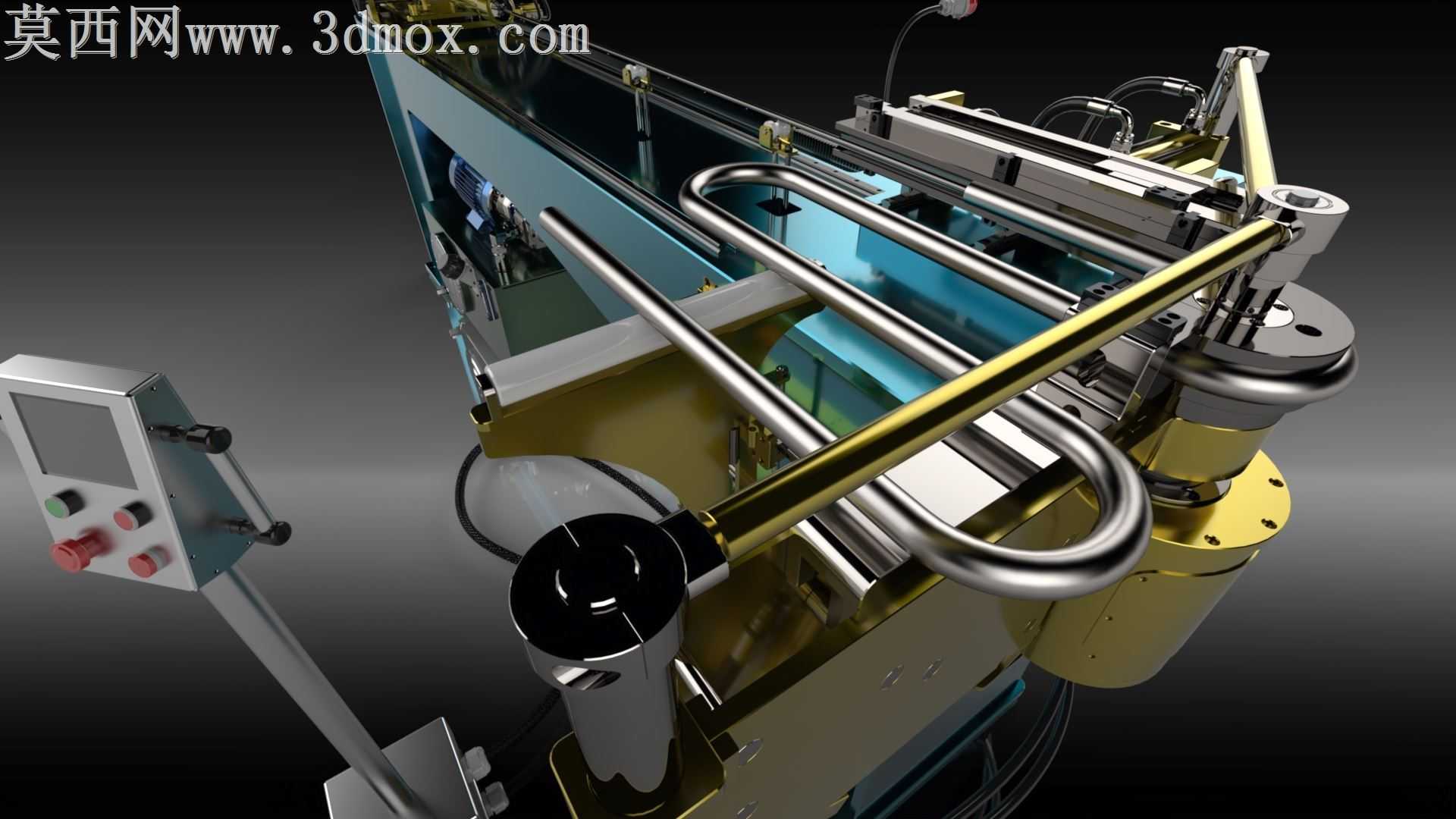

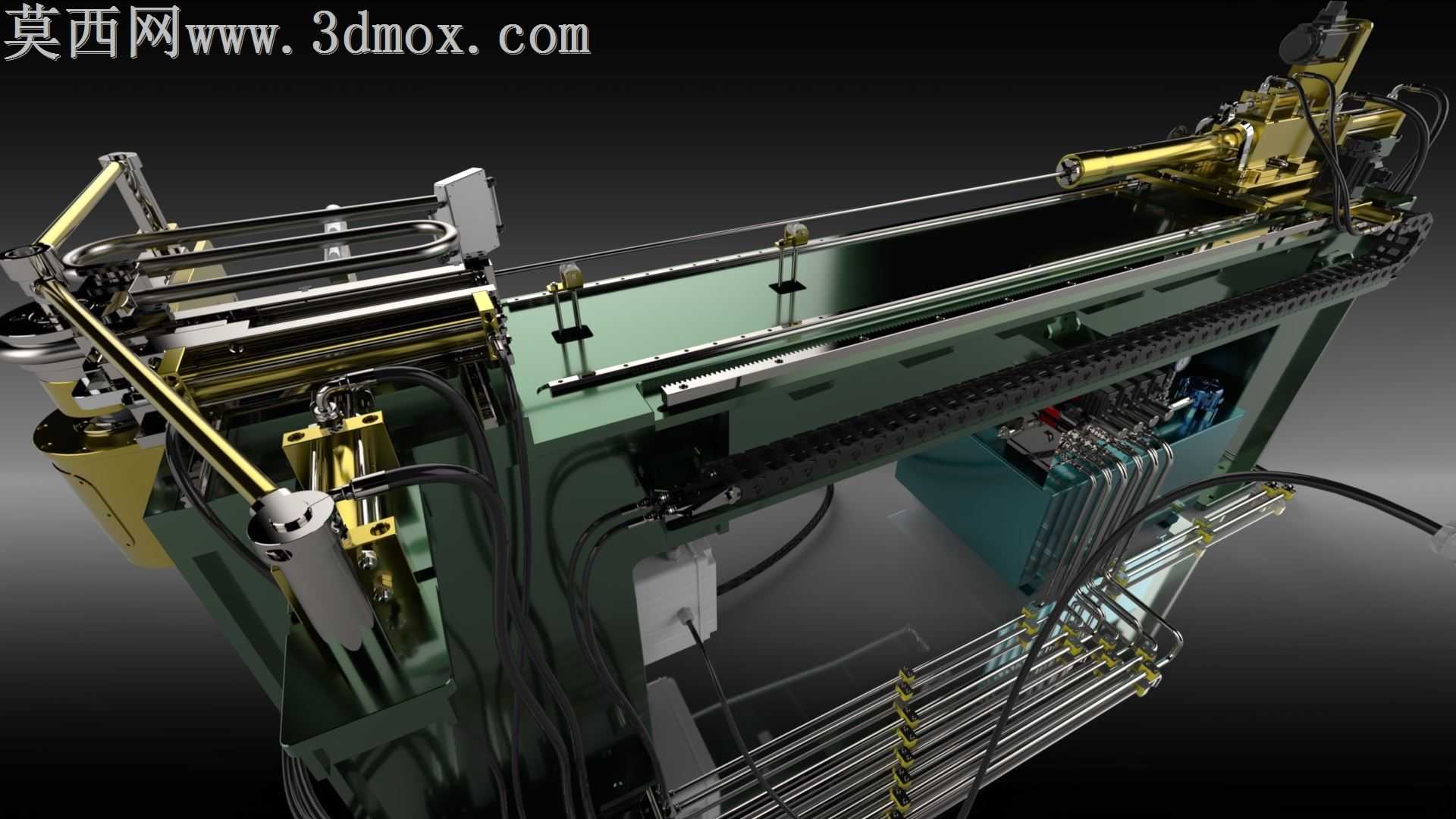

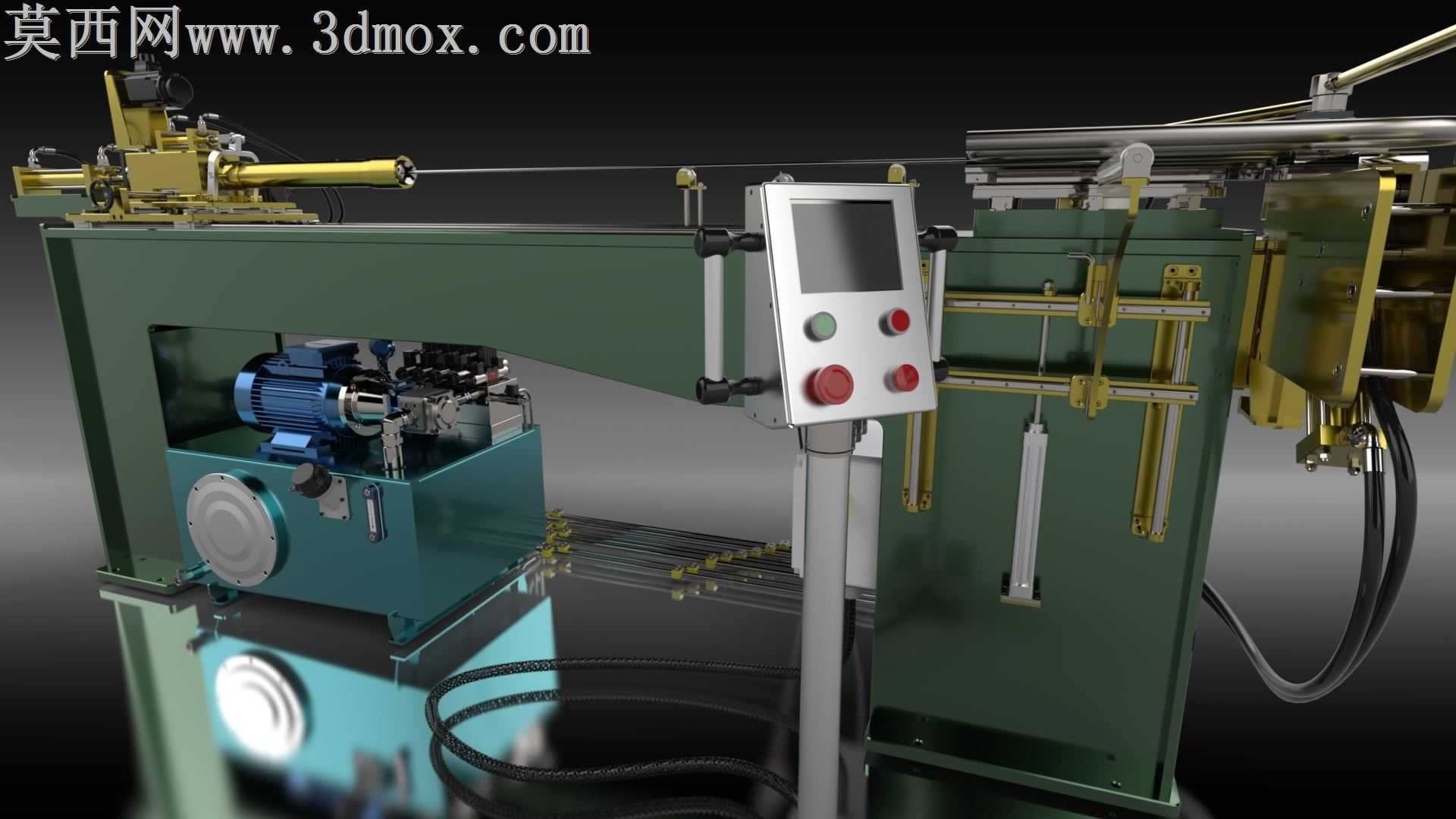

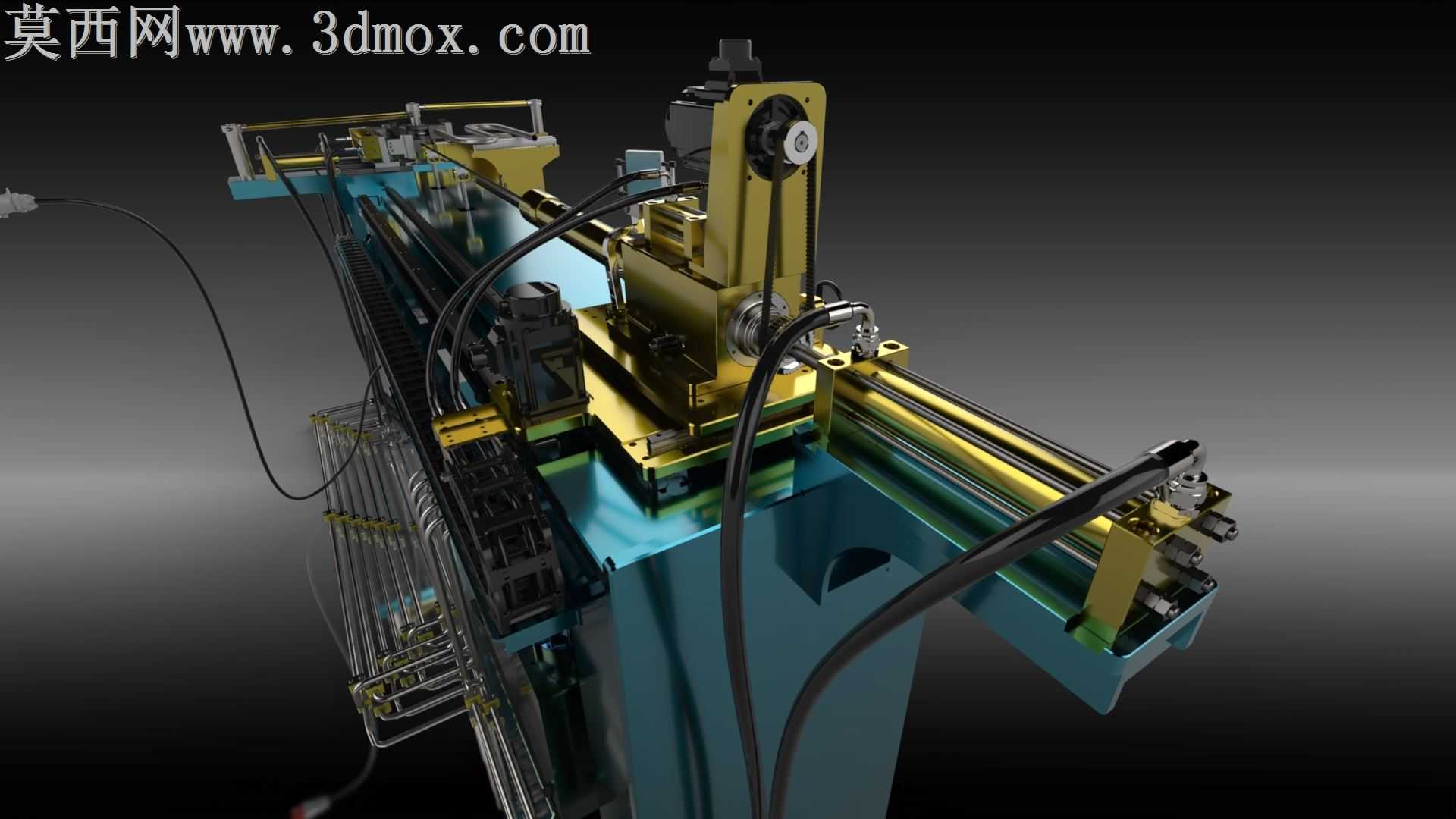

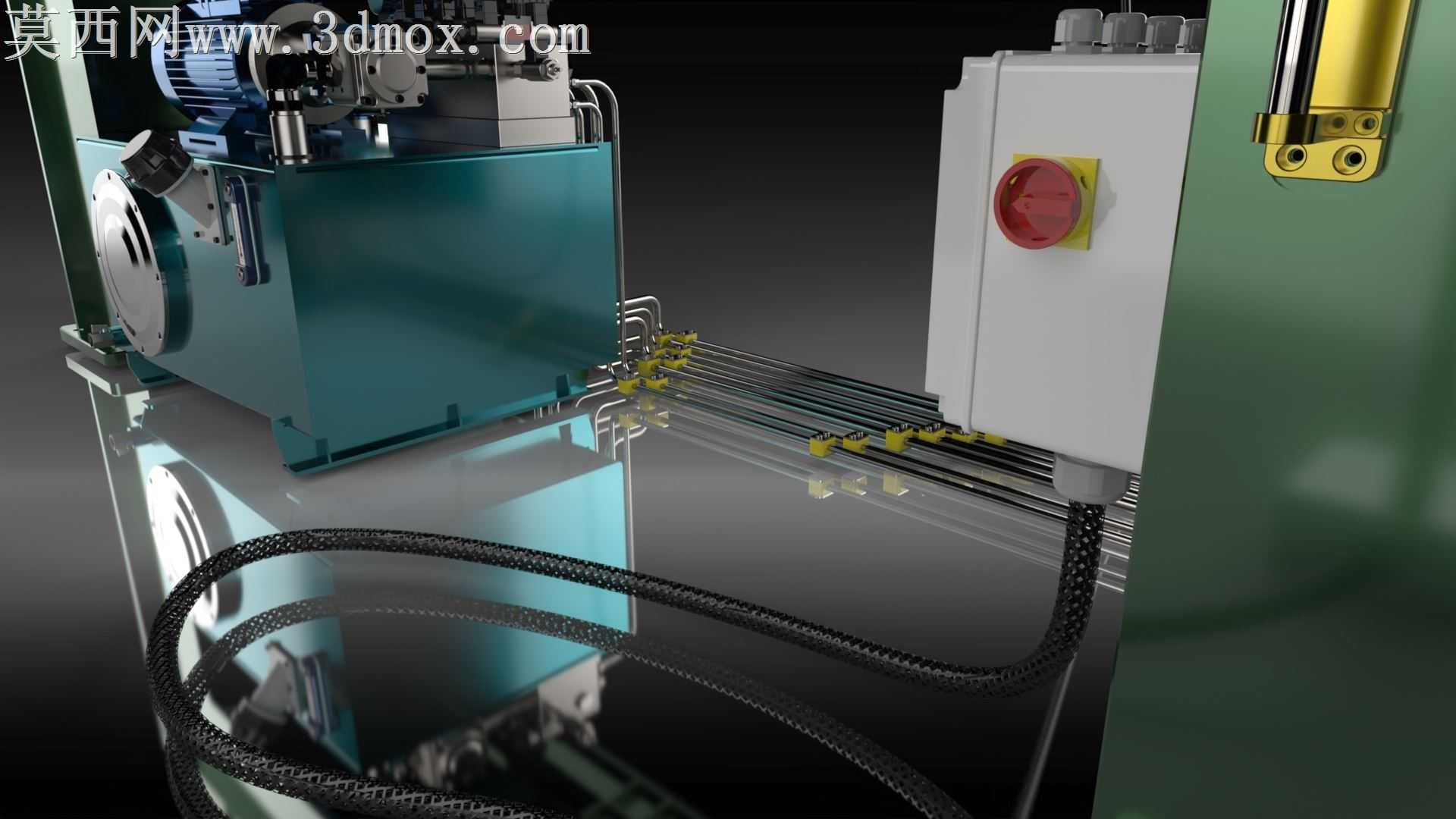

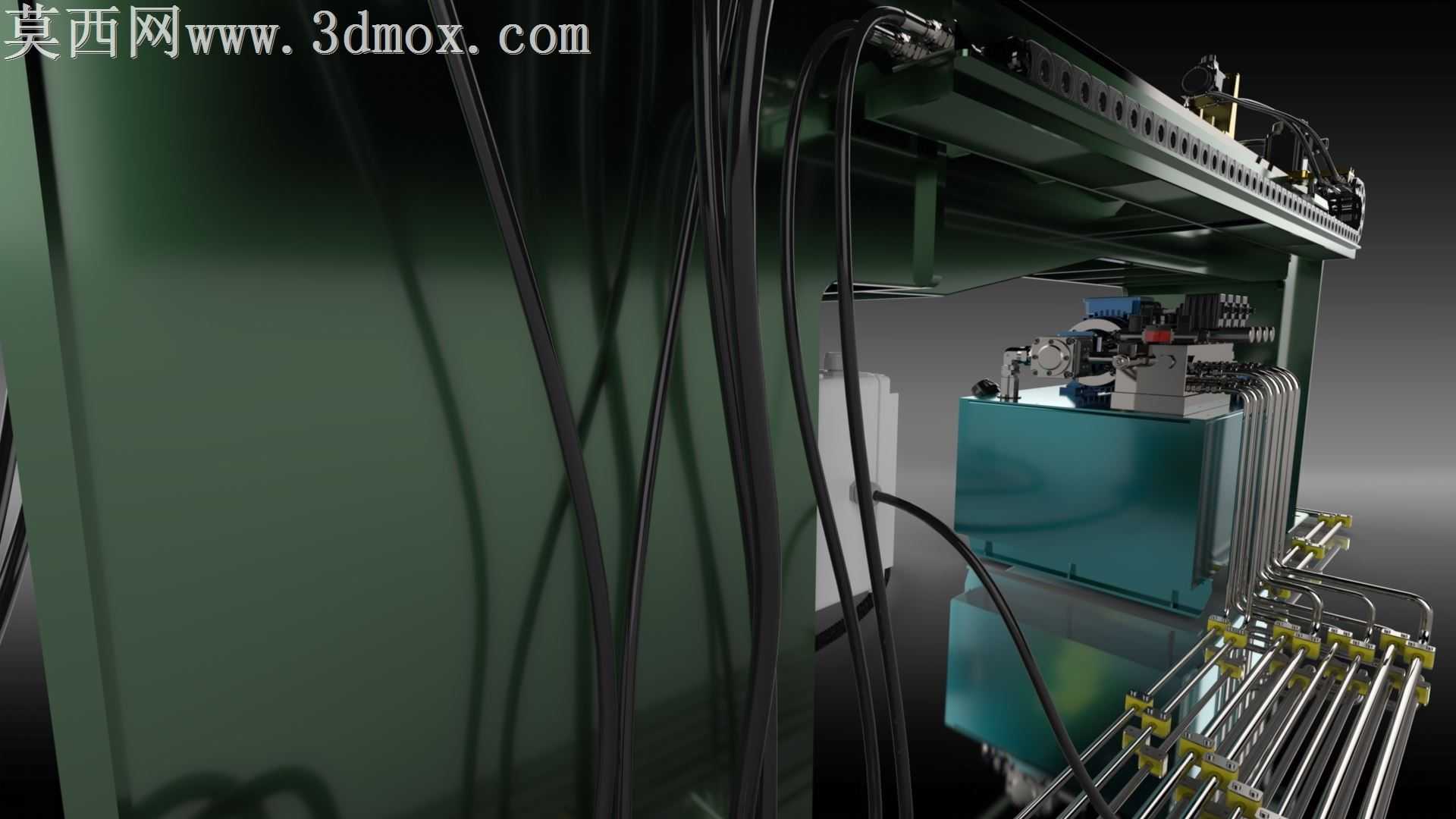

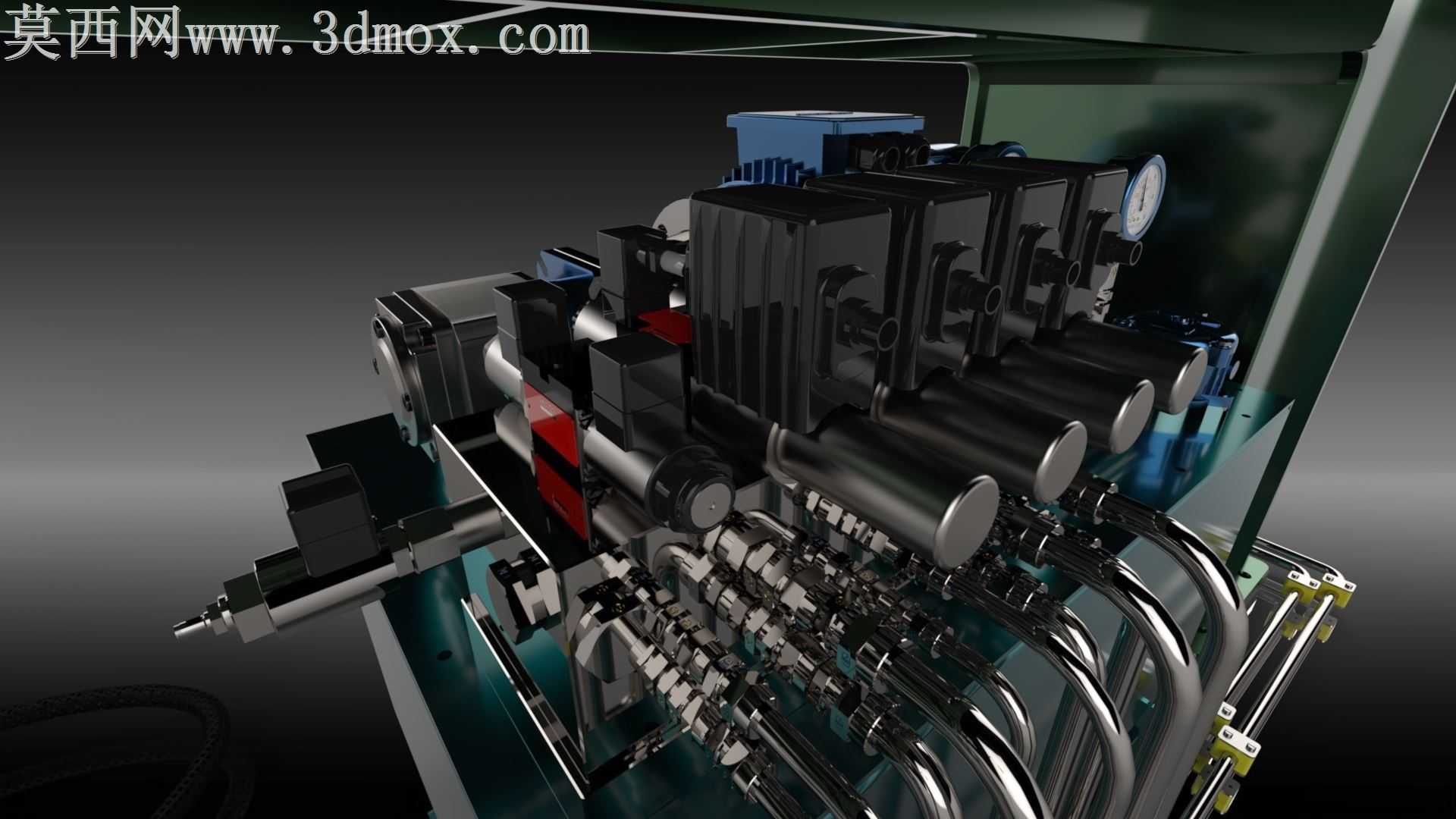

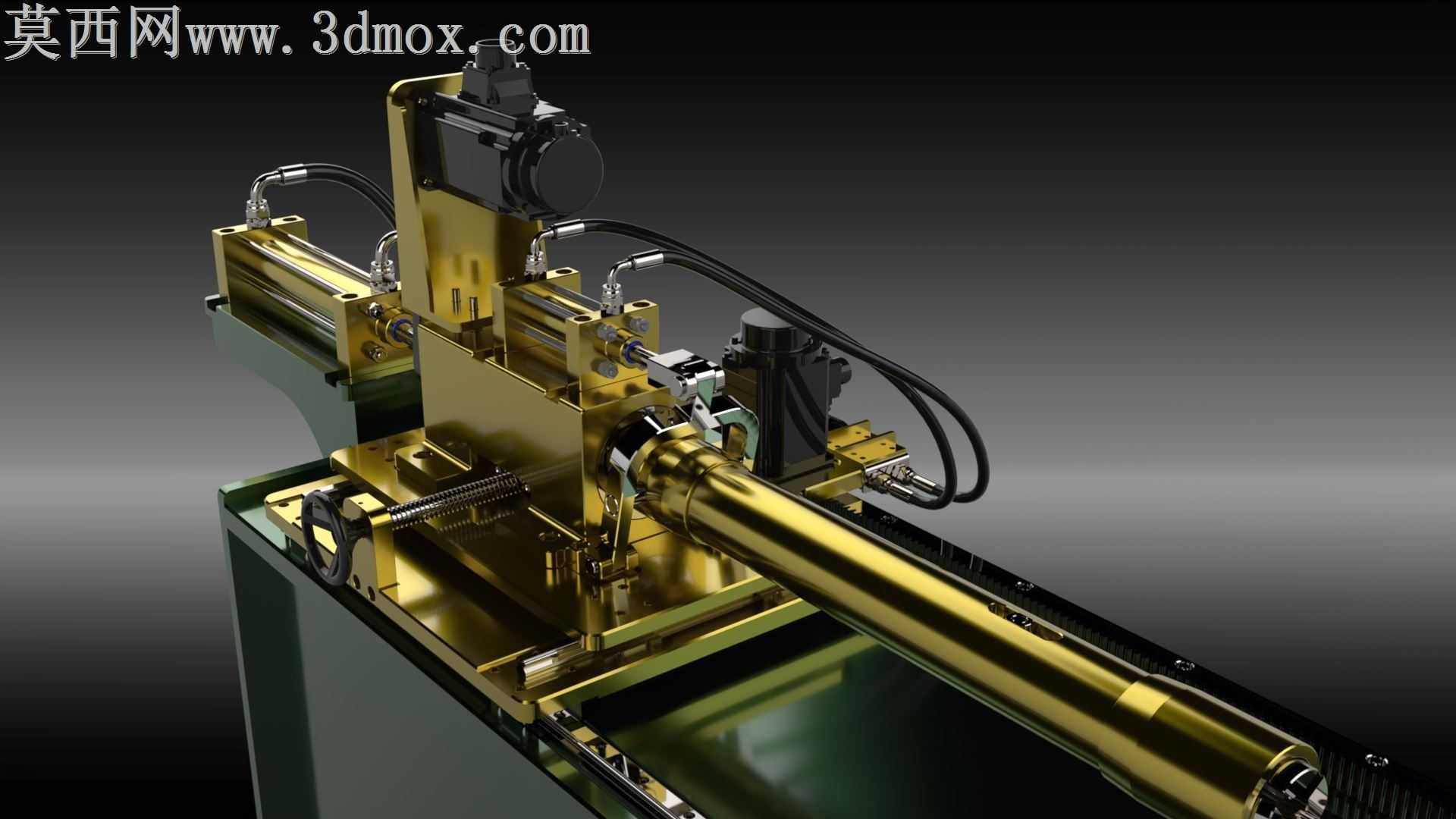

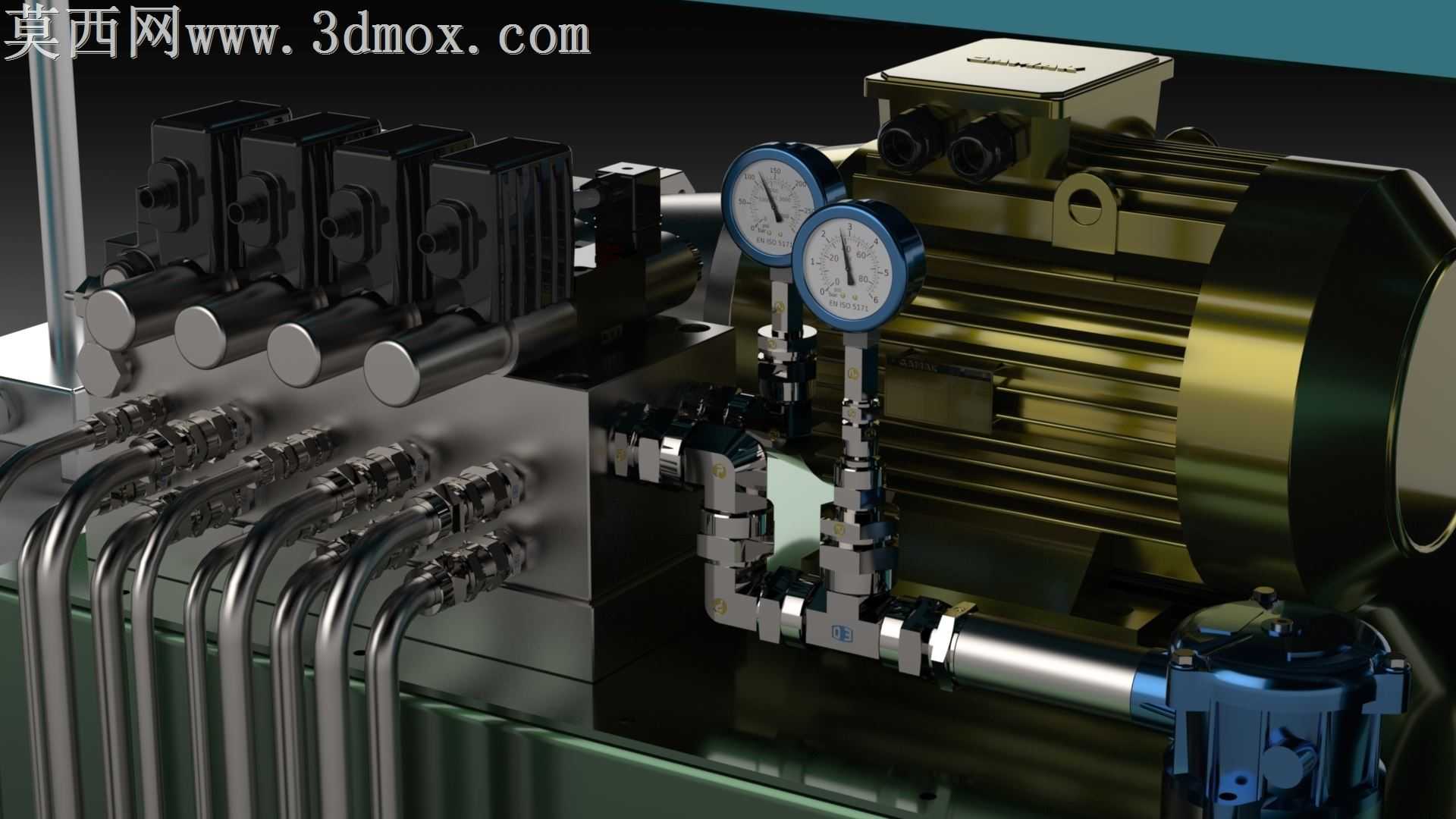

本套三维模型为全数控弯管机的完整整机设计方案，建模过程严格遵循机械设计规范，按照实际设备的装配层级完成所有零部件的建模与总装配合，可直观呈现设备的完整结构与运行逻辑。建模阶段首先完成核心功能模块的拆分设计，针对X、A、C三个进给轴采用伺服电机驱动结构，建模时精准还原伺服传动模组的安装定位、传动连接关系，匹配5.2kW额定功率伺服电机的安装尺寸与连接接口，确保传动结构的装配合理性；针对X、Y轴的液压驱动单元，按照7.5kW液压电机的参数匹配液压缸结构，建模时还原120bar工作压力下的液压管路布局、油缸固定方式与动作行程，同时完成Z轴气缸驱动结构的建模，匹配6bar气压工作压力下的气缸安装、气路排布与辅助定位结构。模型完整还原了设备的床身主体结构，采用整体焊接式机架的建模逻辑，对机架的加强筋布局、导轨安装基面、各功能模块的安装定位面都做了精准的尺寸还原，整机外形尺寸严格按照3781mm×1443mm×1637mm的设计参数建模，同时明确标注设备的加工能力参数：可适配最大弯管半径80mm、最小弯管半径40mm，最大可加工管径30mm、最大管厚5mm，适配ST37也就是S235材质的管材弯曲加工。渲染阶段采用工业设备常用的材质表现方案，床身主体赋予哑光深绿金属漆材质，液压管路、传动杆类零件赋予镀铬亮面金属材质，气动元件、电气控制部件分别赋予对应的工程塑料、哑光金属材质，液压站、走线槽等辅助部件也匹配对应的工业材质，通过光影渲染清晰区分不同功能模块的结构边界，直观展现设备的管线排布、部件装配关系。设计过程中充分考虑弯管加工的实际工况，对送料机构、弯管模头、夹紧定位机构的动作配合做了结构层面的适配，手动控制模块的操作位置、安全防护结构的安装位置也在模型中做了预留，整套模型结构完整、尺寸精准，可作为弯管设备研发、非标管材加工设备设计的参考方案，也可用于设备教学演示、方案汇报展示使用。
