汪克尔转子发动机展示结构三维模型

本模型为汪克尔三角转子旋转引擎的展示级三维结构模型，建模阶段以三角转子发动机的实际运行几何参数为基准，首先完成核心气缸型线的参数化绘制，严格按照双弧外旋轮线的生成逻辑构建气缸内壁轮廓，保证转子运转过程中三个顶角始终与缸壁贴合形成密封腔室；随后依次完成三角转子、偏心输出轴、前后端盖、周向紧固螺栓、集成式安装底座的独立零件建模，每个零件的装配间隙、螺栓孔位定位、轴孔配合公差均参照小型展示级转子引擎的实物比例设置，整体装配采用自底向上的约束方式，通过偏心轴的同轴约束、转子与偏心轴的旋转约束、端盖与缸体的面贴合约束完成整体装配，可直接添加运动仿真驱动查看转子的公转与自转复合运动过程。

参数设计层面，模型将整体尺寸控制在桌面展示级规格，缸体外径、转子偏心距、密封槽深度、螺栓排布直径均做了等比例缩放适配，既保留了转子引擎的核心结构特征，也适配3D打印的成型尺寸要求，所有特征参数均保留可编辑状态，使用者可根据需求调整尺寸比例适配不同的展示或教学场景。

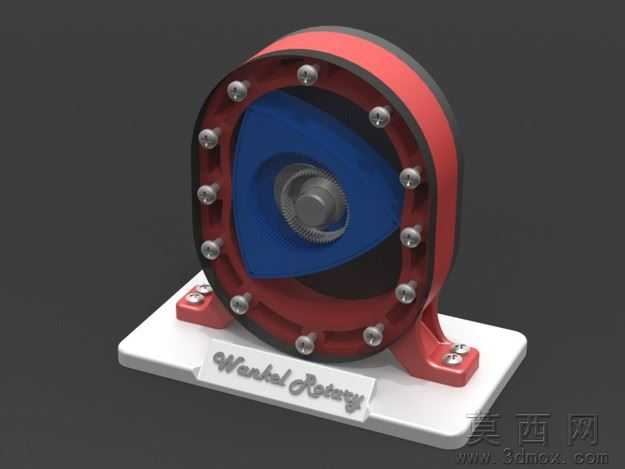

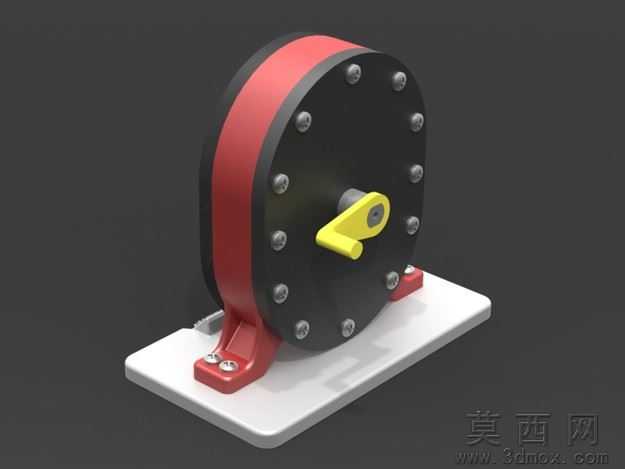

渲染材质部分，模型针对不同零件做了差异化材质赋值：缸体外壁与安装底座采用红色哑光金属烤漆材质，金属螺栓采用抛光不锈钢材质还原金属光泽，三角转子采用深蓝色工程塑料质感材质，底座铭牌采用哑光金属蚀刻效果，端盖密封层采用黑色橡胶材质，渲染阶段添加了柔和的环境光与定向补光，突出零件的轮廓层次与材质质感，最终呈现的渲染效果可直接用于产品展示、科普宣传配图使用。

结构原理上，模型完整还原了汪克尔引擎的核心运行逻辑：三角转子在偏心轴的驱动下做行星运动，将缸内空间分隔为三个独立的可变容积腔室，依次完成进气、压缩、做功、排气四个冲程，相比传统往复式活塞发动机取消了曲柄连杆结构，整体运动部件更少、运行振动更小，模型的结构拆解可清晰展示每个腔室的位置变化与动力传递路径，直观呈现转子引擎相比传统活塞机的结构差异。

软件兼容层面，模型原生基于SolidWorks2011版本构建，所有特征树完整保留可编辑，同时导出了STEP/IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件打开编辑，还提供了STL格式文件，可直接导入切片软件完成3D打印的参数设置，无需额外修复模型破面。

研发教学应用层面，该模型既可以作为内燃机原理课程的具象化教学教具，帮助学生快速理解转子发动机的特殊运行逻辑，对比往复式活塞发动机的结构差异；也可作为3D打印创客的设计原型，打印组装后作为桌面科普展示摆件；同时也能为转子发动机相关的科普内容创作、产品概念设计提供可视化的三维参考素材，降低相关技术的理解门槛。
