雪佛兰V8发动机缸体三维数模设计

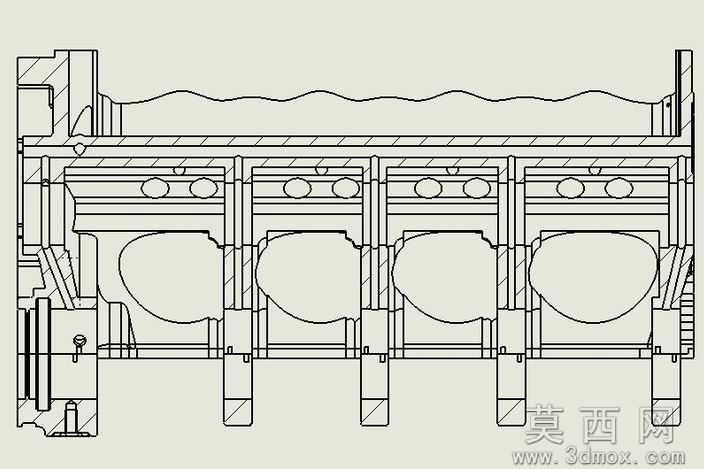

本模型为雪佛兰V8发动机缸体的高精度三维数模，建模阶段以真实393cid雪佛兰光秀引擎缸体为原型，首先通过逆向测绘获取缸体的核心轮廓尺寸，在SolidWorks2008软件中先搭建缸体的整体基准坐标系，依次绘制气缸孔排布、水套流道、曲轴箱腔体、主轴承座安装位、附件安装凸台的二维草图，通过拉伸、切除、放样、阵列等特征命令逐步构建实体结构，建模过程中严格遵循V8发动机90度夹角的气缸排布规则，对缸体表面的螺栓孔、油道孔、定位销孔等细小特征采用参数化驱动设计，所有孔位尺寸、壁厚参数均匹配原厂引擎的设计规范，可直接修改参数适配不同排量的V8缸体改型需求。

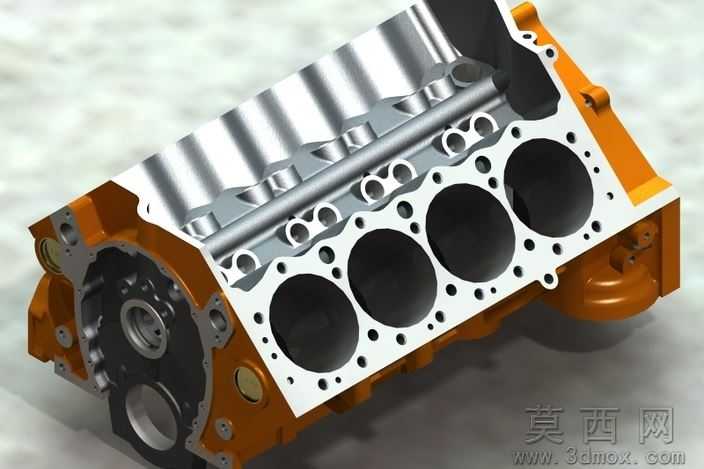

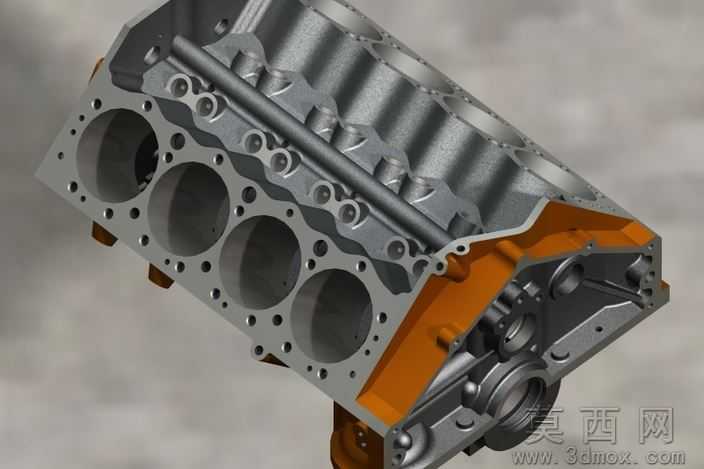

渲染与材质设置上，模型对缸体主体铸铁部分赋予磨砂橙红色金属漆材质，还原原厂引擎的涂装效果，气缸内壁、主轴承配合面设置高抛光金属材质，模拟珩磨加工后的光洁表面，水套内壁、油道内部设置深色铸铁哑光材质，各安装密封面设置轻微的机加工纹理，渲染时添加环境光遮蔽效果，清晰呈现缸体复杂的内部腔体与外部安装结构，所有材质参数均兼容Keyshot等主流渲染软件，可直接导入生成产品宣传级渲染图。

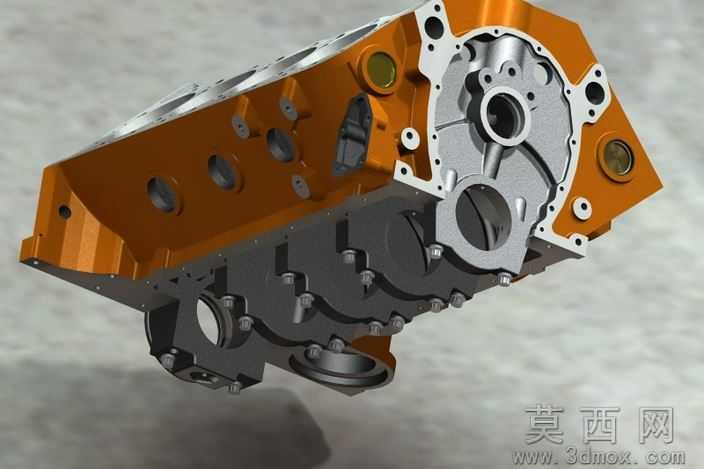

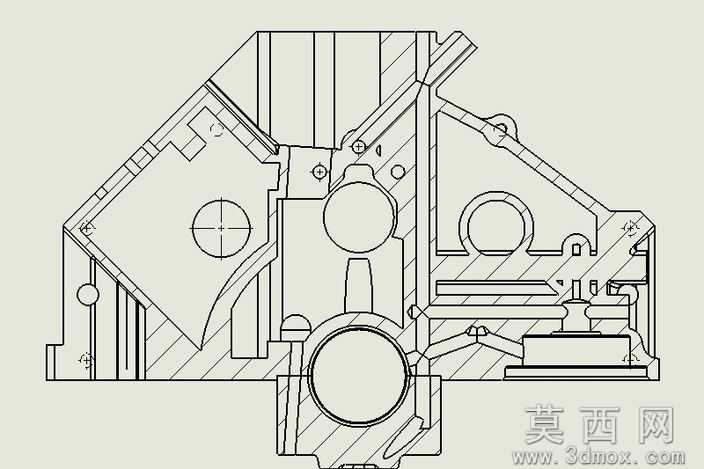

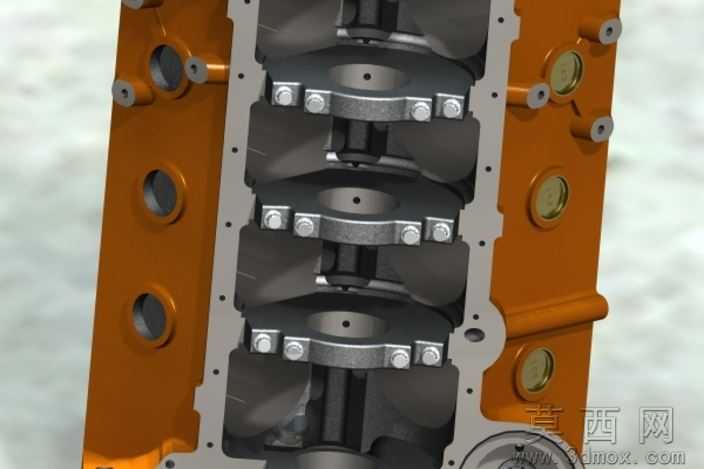

结构原理层面，该缸体为V型八缸布局，两侧各四个气缸呈90度夹角排布，集成了曲轴箱、气缸筒、冷却水套、润滑油道、附件安装法兰于一体，缸体顶面设计有气缸垫安装定位结构与缸盖螺栓孔群，底面预留主轴承盖安装位与油底壳连接法兰，侧面布置有水泵、机油泵、起动机等附件的安装凸台，内部水套采用环绕式流道设计，可保证各气缸工作时的均匀冷却，主油道贯穿缸体全长，可向各曲轴轴承、凸轮轴轴承供给压力润滑油，完整还原了量产V8发动机缸体的功能结构。

软件兼容方面，模型除原生SolidWorks2008格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数三维机械设计软件，导入时不会出现特征丢失、曲面破面等问题，不同软件用户均可直接调用编辑。

研发与教学应用场景上，该模型可用于汽车发动机研发阶段的缸体结构验证、CAE仿真分析前的几何模型搭建，也可作为高校车辆工程、机械设计专业的发动机结构教学教具，帮助学生理解V型发动机缸体的内部构造与设计逻辑，还可用于汽修专业的发动机拆装虚拟实训素材，同时也能为改装车爱好者提供引擎复刻改装的三维参考依据。
