M2公母垫片螺母柱系列紧固件三维设计

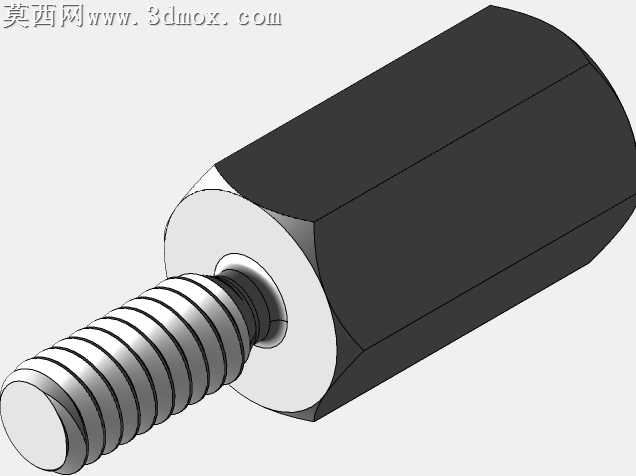

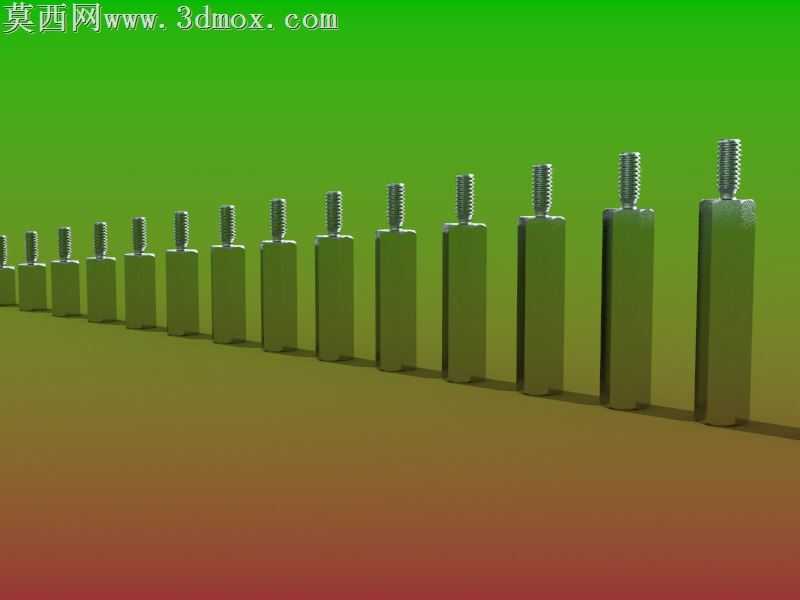

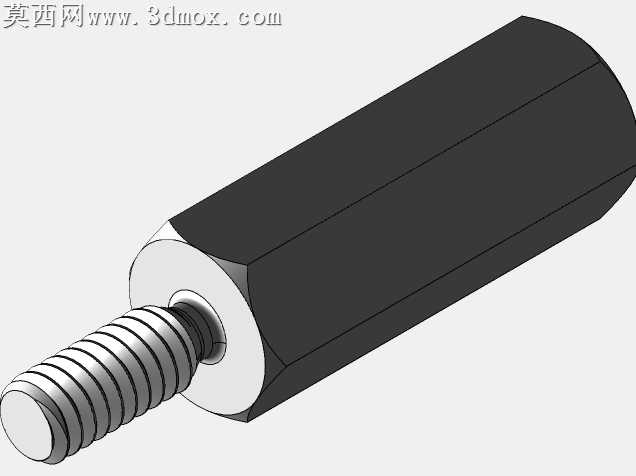

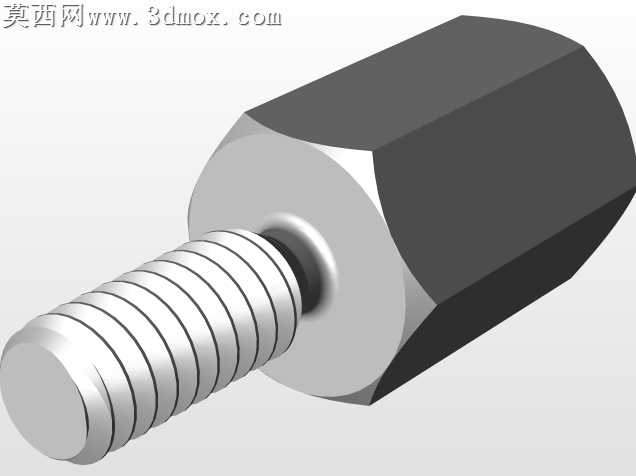

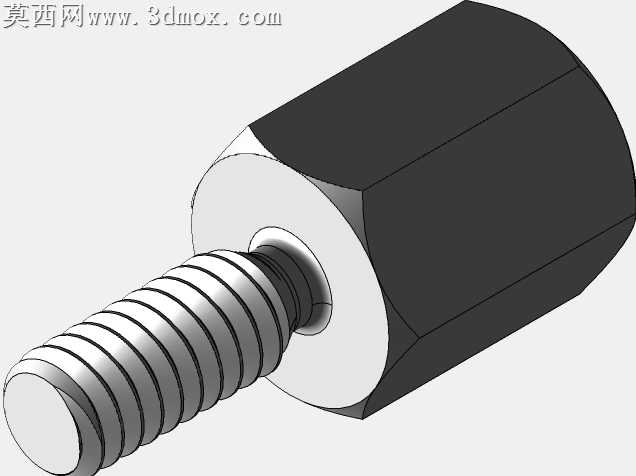

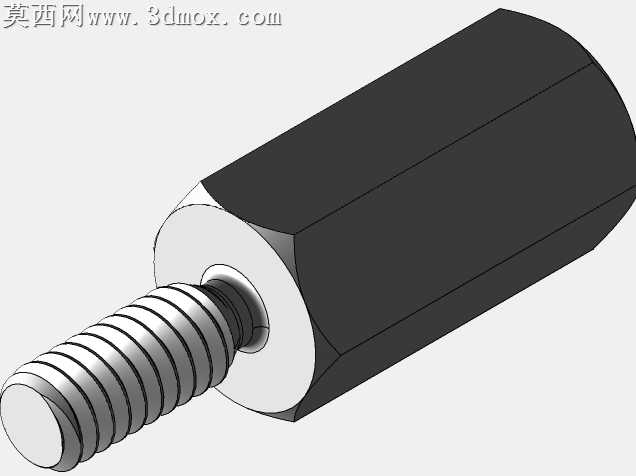

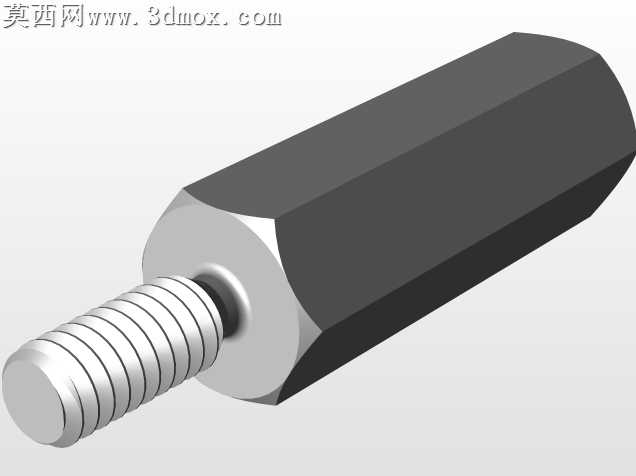

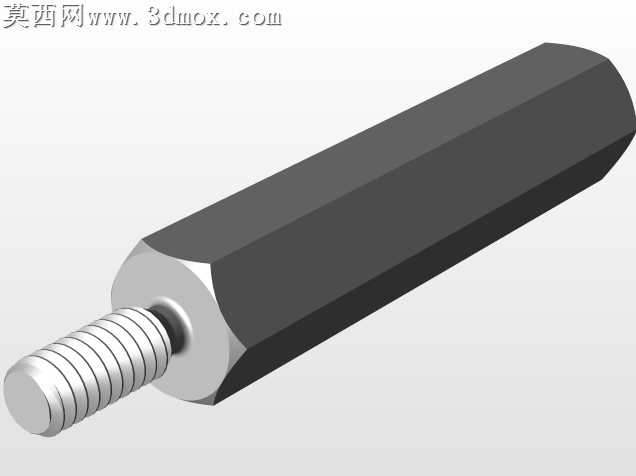

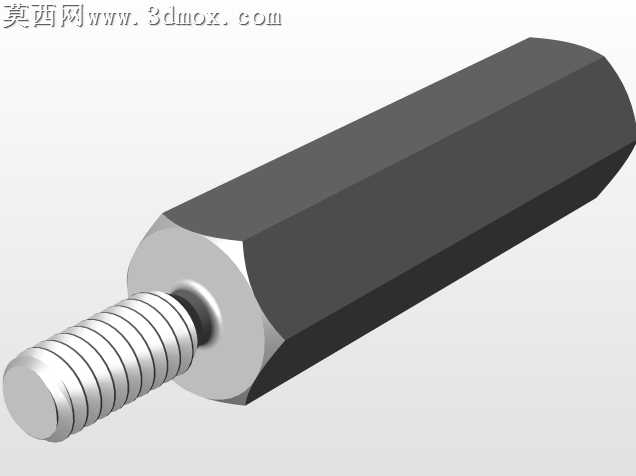

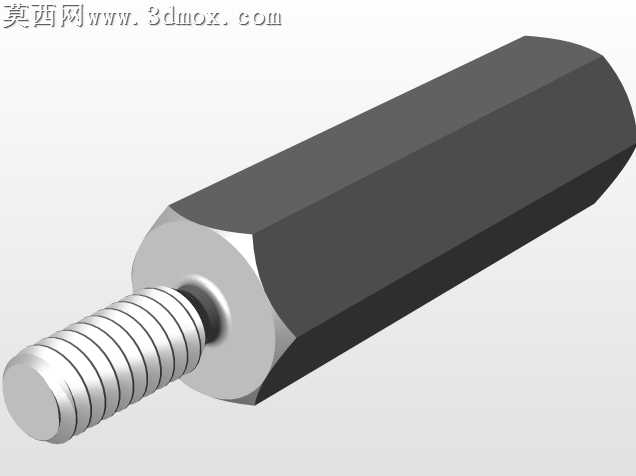

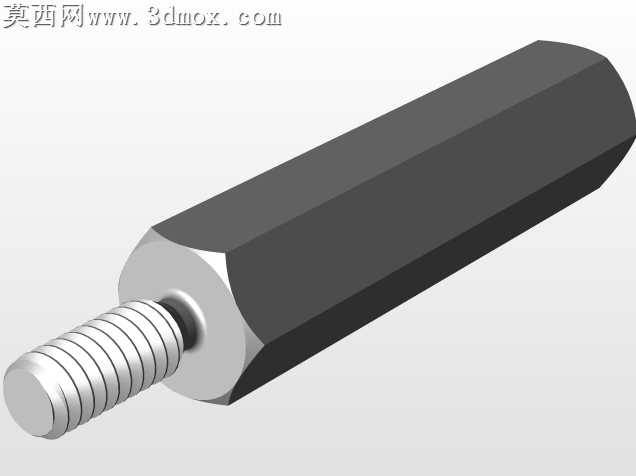

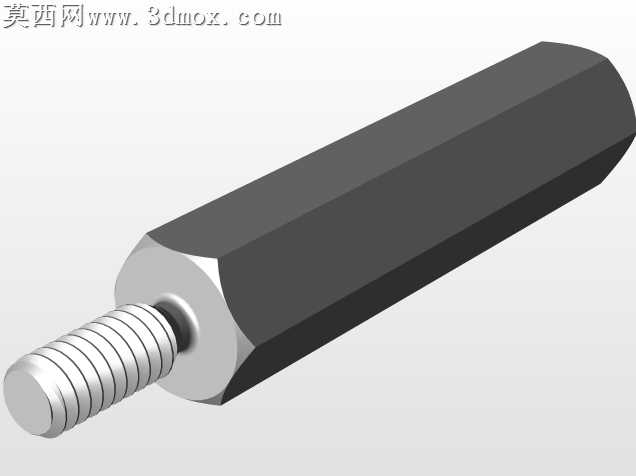

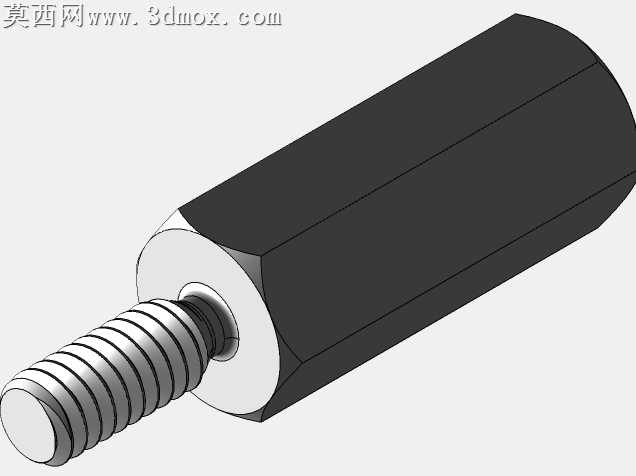

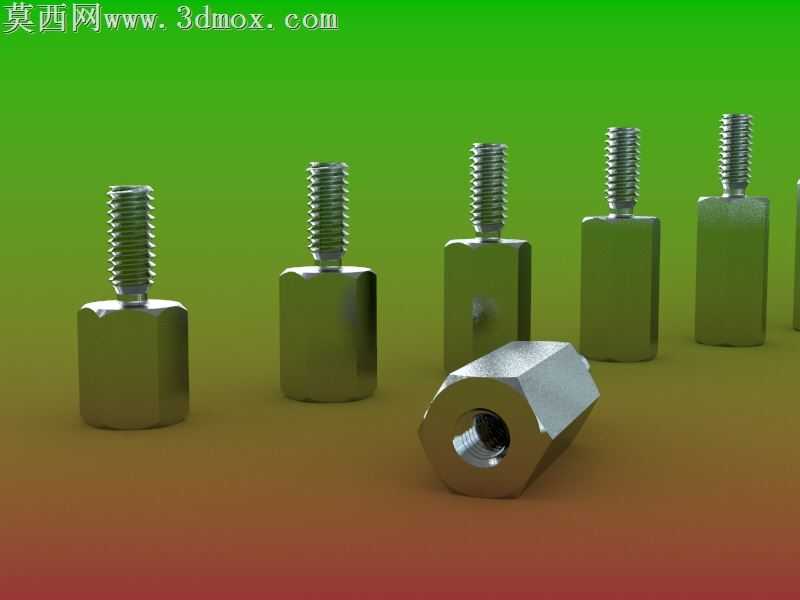

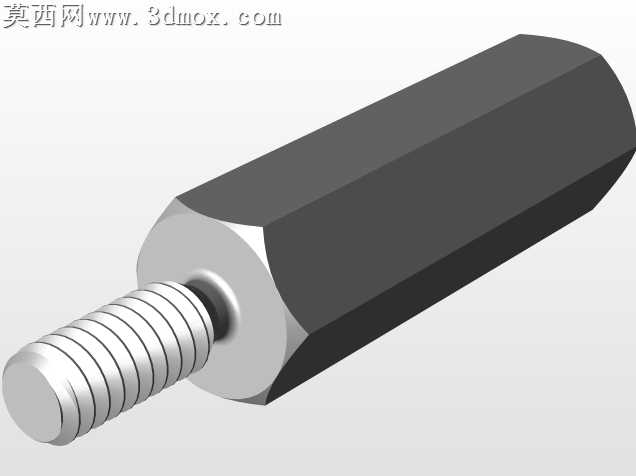

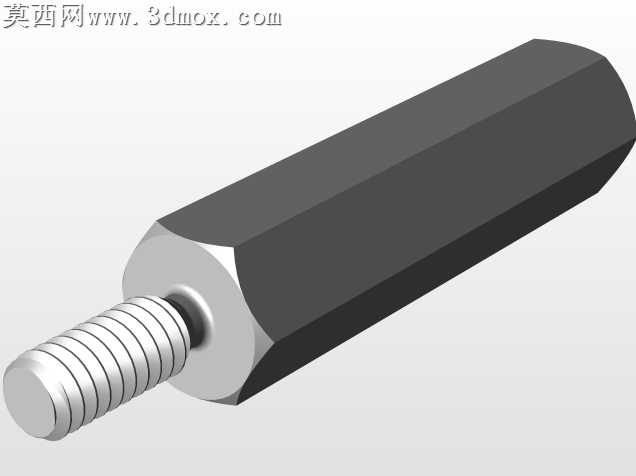

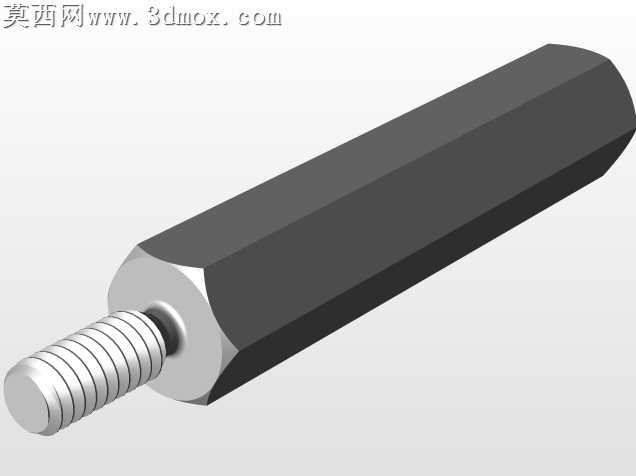

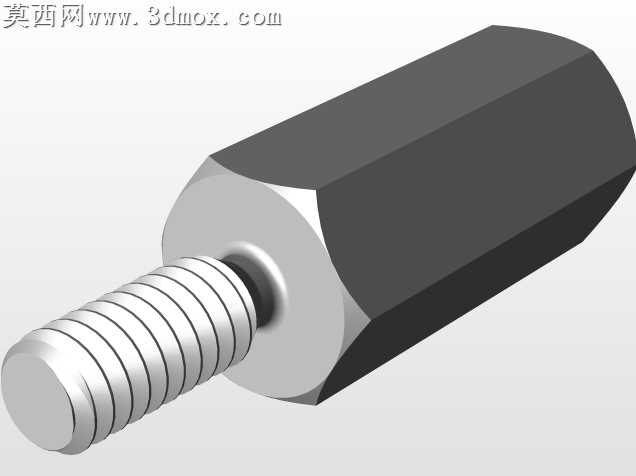

本套紧固件模型采用参数化三维建模方式完成，针对M2规格公母垫片螺母柱进行全系列尺寸覆盖，建模过程中严格遵循公制螺纹标准规范，对螺纹牙型、六角柱体棱边、内螺纹孔位等关键结构进行了高精度还原，确保模型尺寸与实际加工标准完全匹配。建模阶段首先绘制六角柱体的基准草图，通过拉伸命令生成不同长度规格的柱体基体，长度覆盖5mm、6mm、7mm至20mm的常用规格区间，针对外螺纹部分采用螺旋线扫描切除的方式生成标准公制螺纹牙型，保证螺纹螺距、牙型角完全符合M2螺纹的参数要求，内螺纹部分同样通过扫描切除生成匹配的内螺纹结构，同时在柱体与螺纹衔接处添加了合理的工艺倒角，还原实际五金件的加工细节。材质设置上选用金属镀锌材质，调整材质的金属度、粗糙度参数模拟五金紧固件的金属光泽与细微磨砂质感，渲染阶段采用渐变绿棕背景搭建展示场景，布置多盏区域光对模型进行打光，突出金属件的棱边转折与螺纹结构细节，同时添加柔和的环境光遮蔽效果，让模型的立体感与真实感得到充分展现。设计思路上围绕小型电子设备、精密仪器的装配需求展开，将公柱与母螺母的配合结构进行一体化呈现，不同长度规格的模型可直接适配不同厚度的安装板材场景，模型的六角结构设计充分考虑了实际装配时的扳手夹持需求，棱边的倒角处理既还原了加工工艺特征，也避免了模型渲染时出现锐利边角的失真问题，整套模型结构规整，参数可编辑性强，可直接用于装配模拟、产品展示、工程参考等多种场景，能够满足精密装配设计中对M2规格间隔紧固件的调用需求。
