便携式钢板折叠户外烧烤炉结构设计

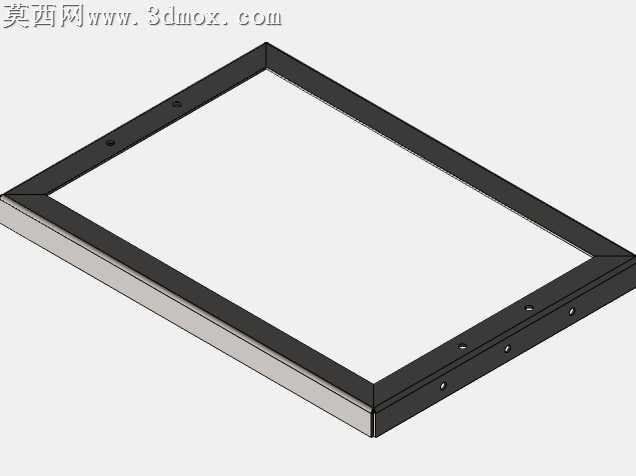

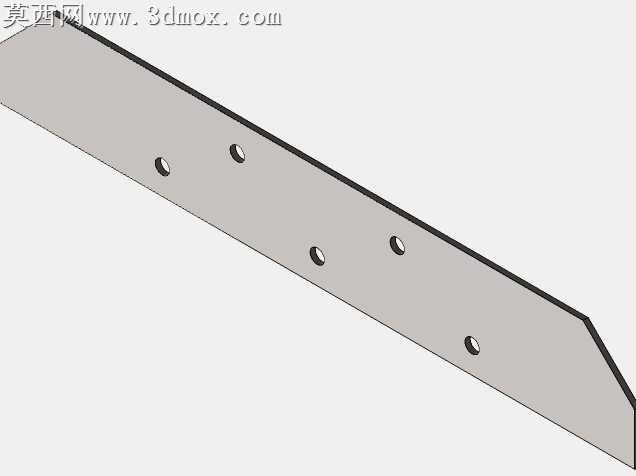

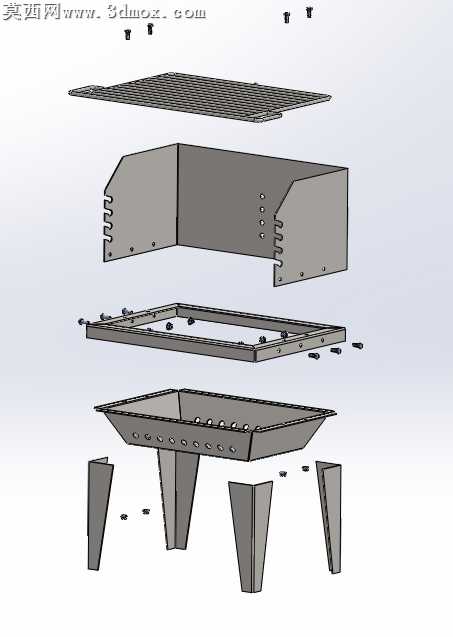

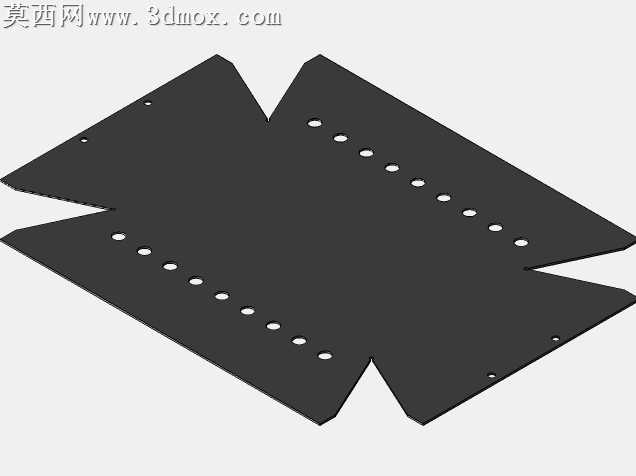

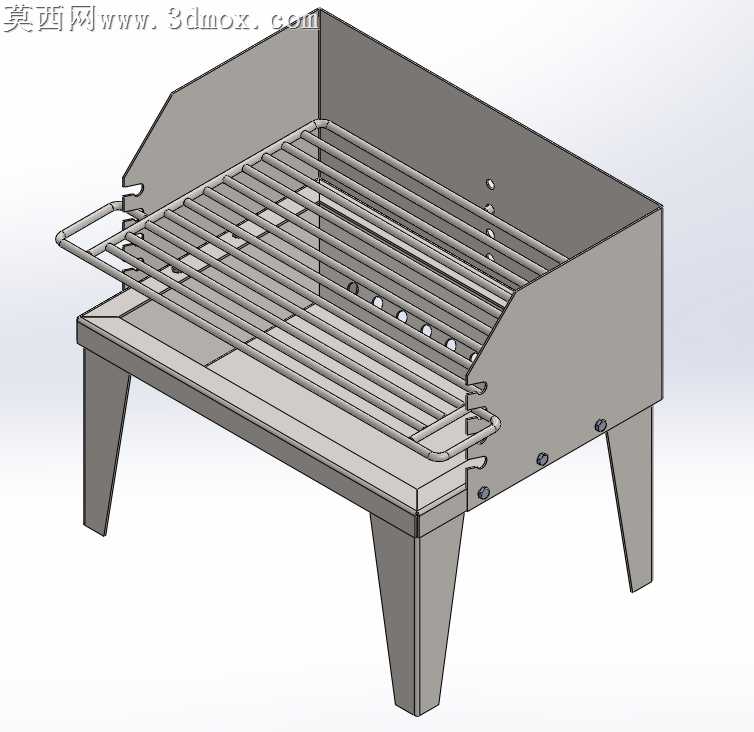

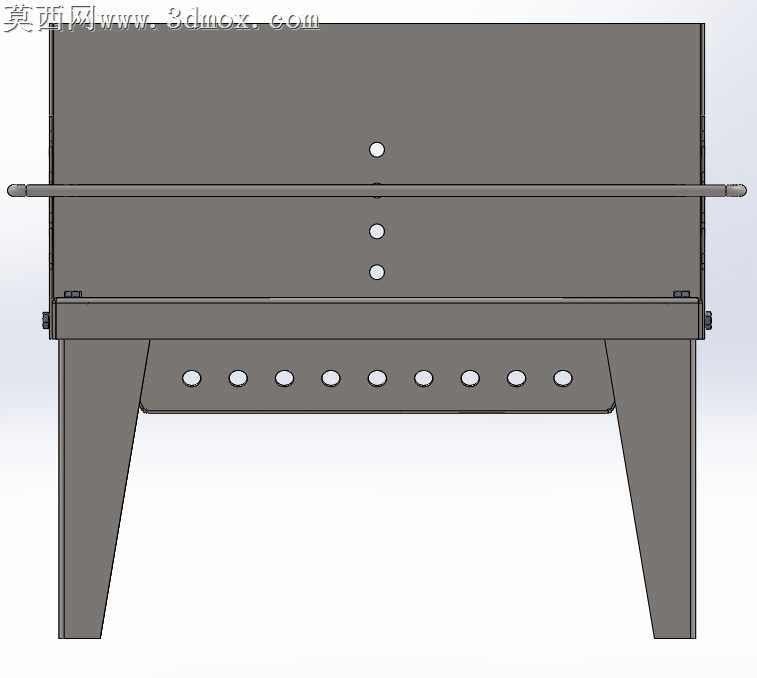

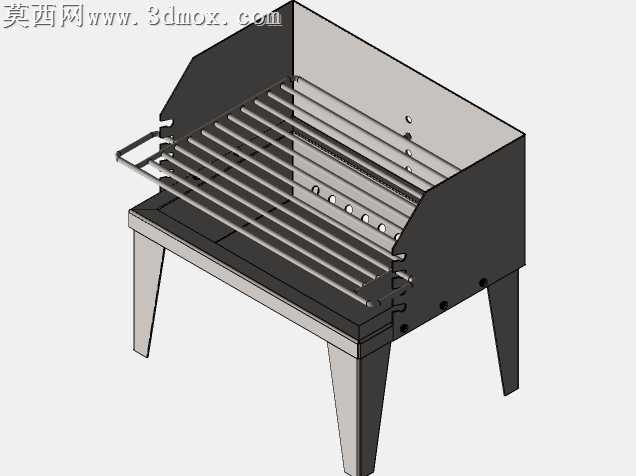

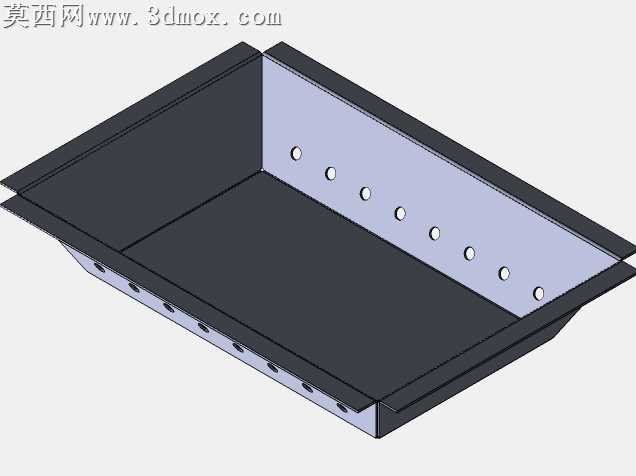

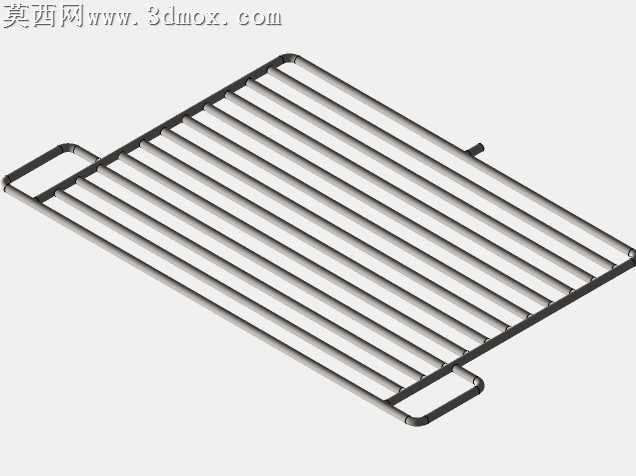

本作品为台式便携烧烤炉三维设计模型，采用SolidWorks完成全参数化建模，同步完成渲染效果制作与工程图纸输出。模型整体采用1.5mm厚度钢板作为主体基材，建模过程中严格遵循钣金加工工艺规范，对每一处板材折弯半径、冲压切口、装配孔位都做了精准的参数定义，确保模型可直接对接钣金下料、折弯、冲压的实际生产流程，无需二次调整参数。主体炉身采用三面围板折弯拼接结构，建模时通过钣金模块的边线法兰、褶边、闭合角等特征完成围板造型，围板上预留的通风孔采用线性阵列特征均匀排布，既保证炭烧时的空气流通效率，也避免炭块从孔隙掉落，围板侧边的挂耳结构采用一体冲压折弯成型设计，无需额外焊接配件，减少加工工序与装配难度。烤网部分采用等直径圆钢作为栅格材料，建模时通过3D草图绘制栅格排布路径，结合结构构件特征快速生成烤网框架与栅格条，栅条间距经过反复参数调整，既避免小型食材掉落，也保证炭火热量能够均匀传递到食材表面，烤网两侧设置抽拉式把手，采用圆钢折弯成型，与炉身侧边的挂耳形成滑动配合结构，可实现烤网高度的多档位调节，适配不同食材对炭火距离的需求，满足大火烤制、小火慢烘的不同烹饪场景。炉腿采用四块梯形钢板折弯成型，与炉身底部通过螺丝孔位实现锁付固定，建模时对螺丝孔位做了沉头孔处理，保证装配后螺丝端面不突出于板材表面，避免使用过程中剐蹭用户，同时可拆卸的炉腿结构能够大幅缩小收纳体积，方便户外出行携带。渲染阶段采用哑光金属材质模拟冷轧钢板的表面质感，对烤网部分做了轻微的使用痕迹质感处理，搭配纯白背景突出产品结构细节，整体建模过程中所有零部件均采用自下而上的装配逻辑，各部件之间无干涉问题，装配间隙符合五金产品的实际公差要求，配套输出的工程图纸包含完整的尺寸标注、折弯参数、孔位坐标，可直接用于生产加工。
