M2规格内螺纹垫片螺母柱三维设计

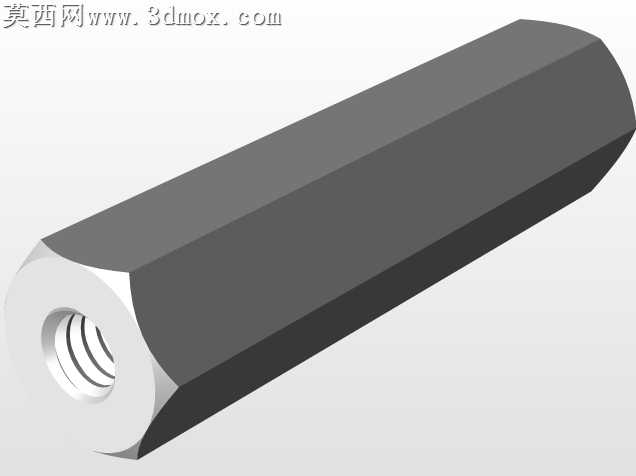

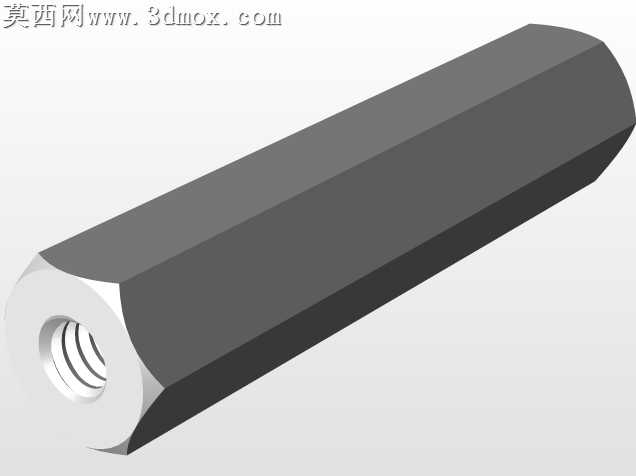

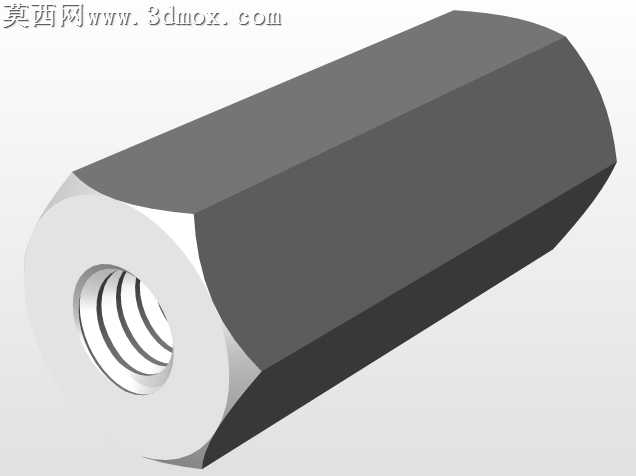

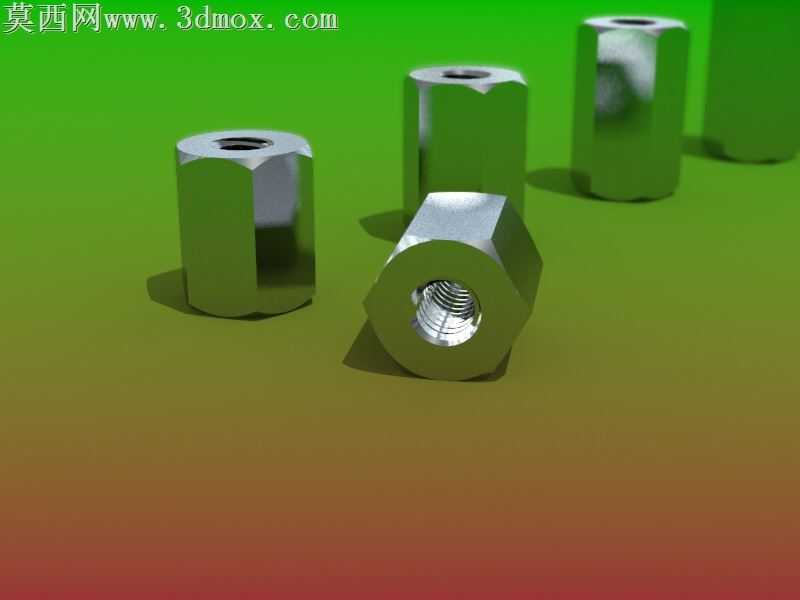

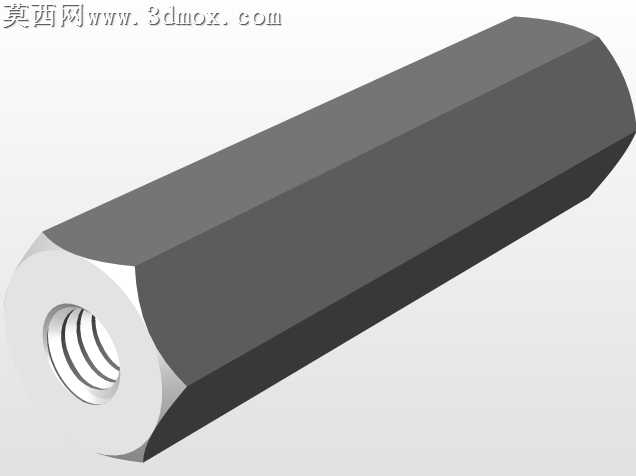

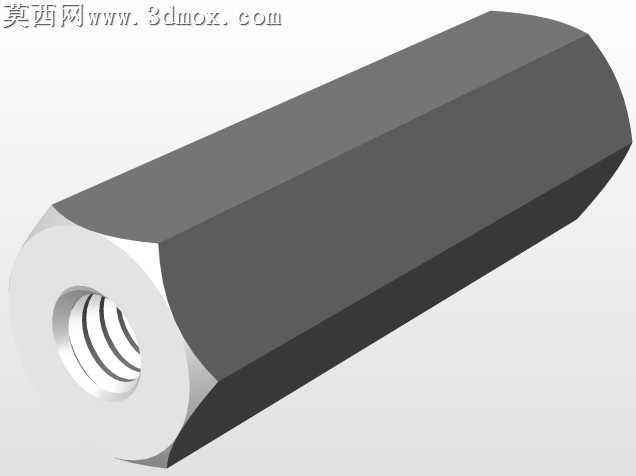

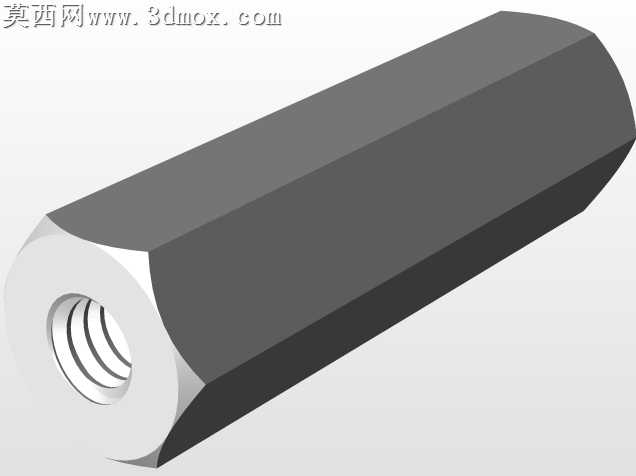

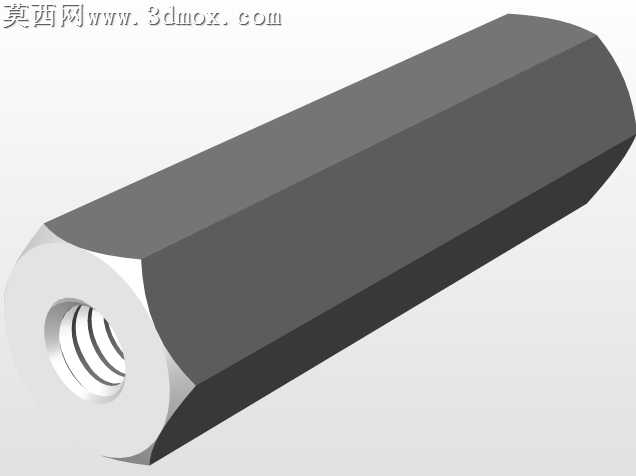

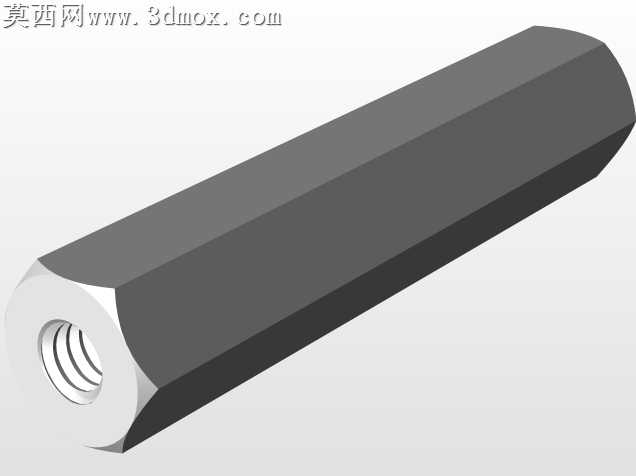

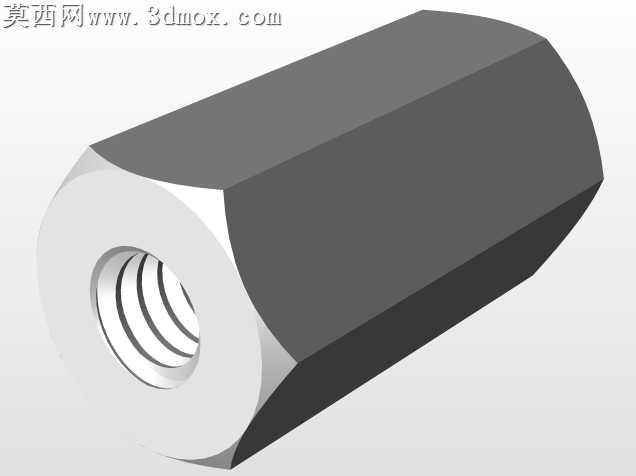

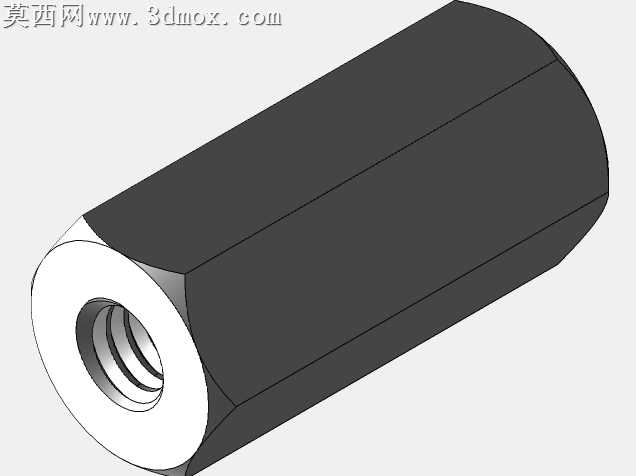

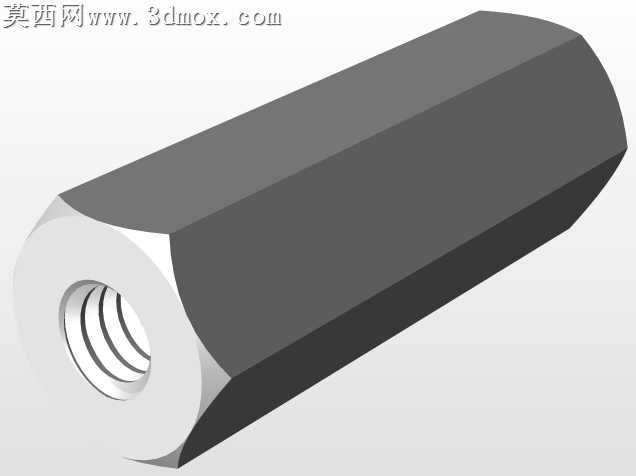

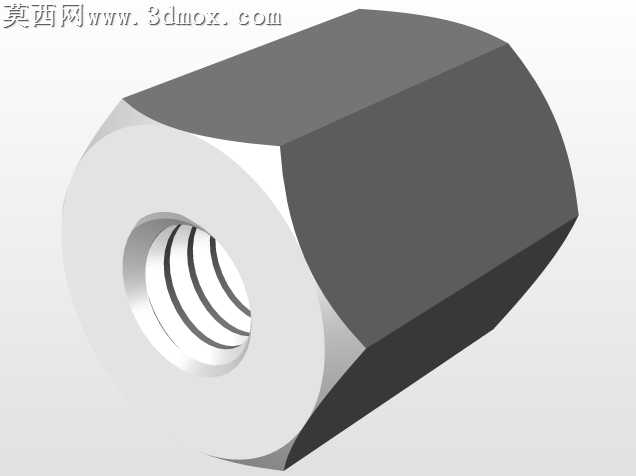

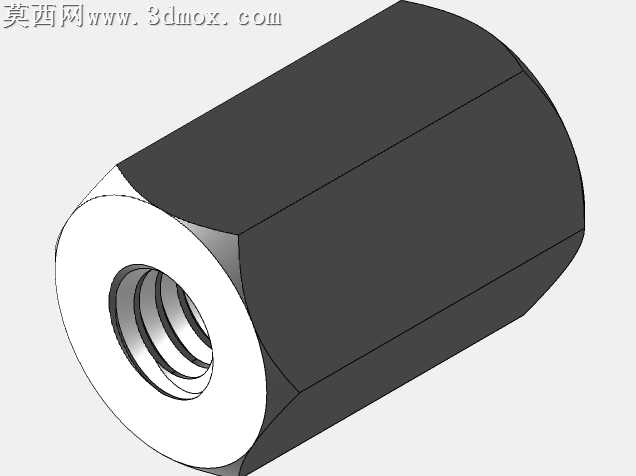

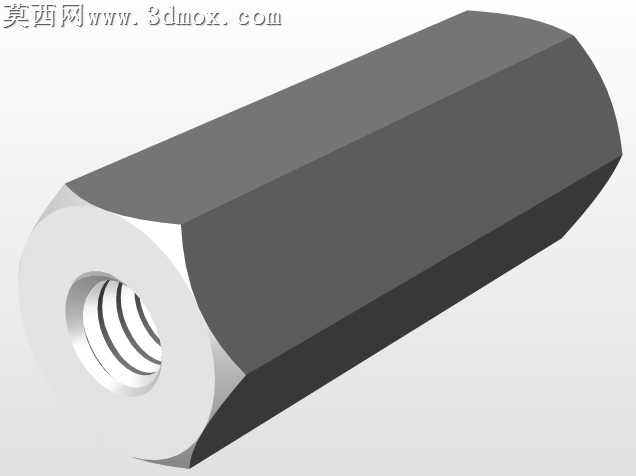

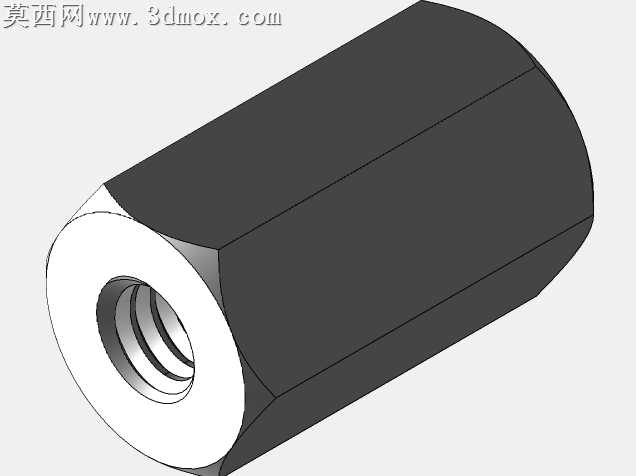

本次设计的是M2规格内螺纹垫片螺母柱，建模阶段采用参数化设计思路，针对5mm、6mm、7mm、20mm四种不同长度规格做了统一的特征模板搭建，首先以六角柱体作为基体基础特征，通过拉伸凸台完成主体轮廓构建，在柱体一端集成一体式垫片结构，垫片与柱身采用圆角过渡处理，避免应力集中问题。内螺纹部分严格遵循公制M2螺纹标准参数，通过螺旋线扫描切除生成真实的螺纹牙型结构，还原螺纹的啮合细节，而非采用简化的贴图示意，保证模型用于装配验证时的尺寸准确性。模型的六角对边尺寸、垫片外径、内螺纹小径与大径均参照通用五金件的行业规范设定，不同长度规格仅调整柱身拉伸长度参数，其余配合尺寸保持统一，便于同规格装配场景下的快速替换调用。渲染阶段采用金属材质表现，为六角柱身与垫片部分赋予深绿色金属漆材质，调整材质的粗糙度与金属度参数，模拟工业五金件的表面喷涂质感，内螺纹端面与六角顶面做金属镀铬材质处理，提高表面反射强度，与柱身的哑光绿漆形成视觉层次区分。场景搭建采用渐变背景，从顶部亮绿色过渡到底部棕褐色，搭配柔和的三点布光，主光源从侧上方投射，打出六角柱的棱边阴影，突出零件的立体轮廓，辅光源补亮暗部细节，避免螺纹区域出现死黑，背光源勾勒零件边缘，提升整体渲染的通透感。设计过程中重点考量了该类螺母柱的实际使用场景，一体式垫片结构省去了装配时额外搭配平垫的步骤，内螺纹结构可直接与对应规格的螺丝配合实现板件间隔固定，不同长度规格可适配不同的安装间距需求，所有特征均做了倒角处理，去除锐边，还原实际五金零件的加工工艺细节，模型可直接用于装配干涉检查、产品结构演示、工程图导出等场景，各特征参数可编辑，便于后续根据实际需求调整尺寸规格。
