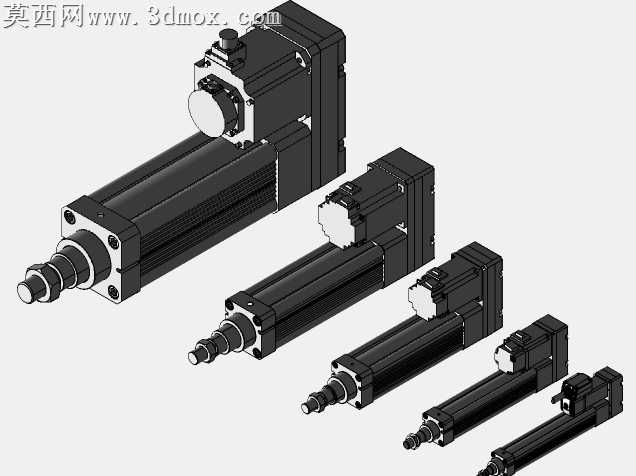

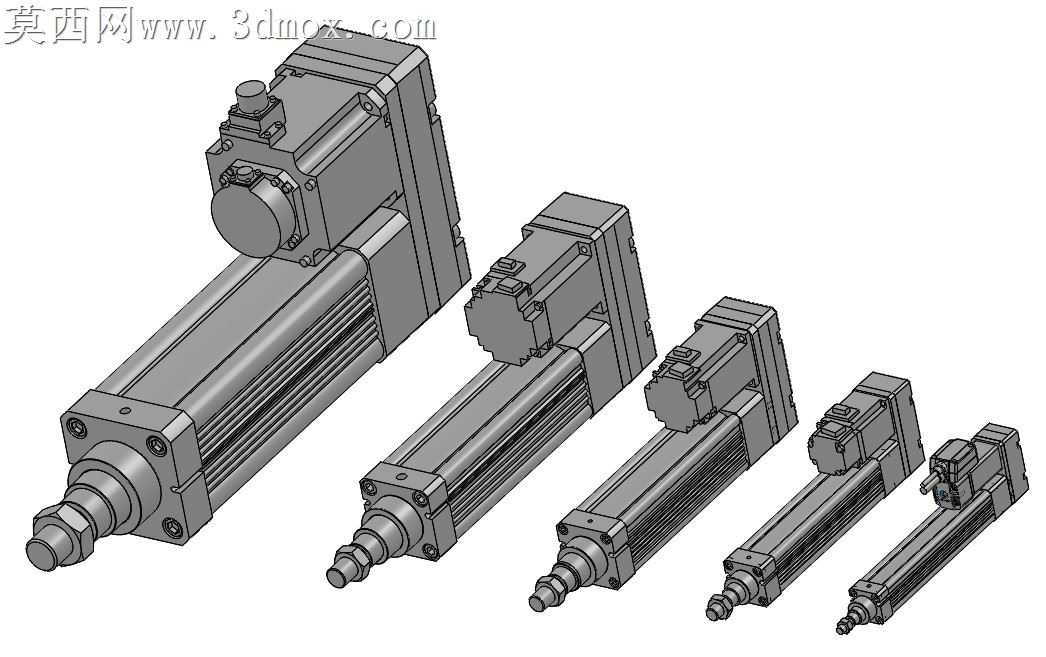

TPC-Emc-ser系列伺服线性执行器结构设计

本系列线性执行器采用三维参数化建模完成全系列规格的结构设计，建模过程中严格遵循模块化设计思路，将伺服驱动单元、传动转换单元、输出推杆单元、安装连接单元进行独立参数化搭建，可通过调整核心参数快速生成不同行程、不同推力规格的同系列产品模型，大幅提升系列化产品的建模效率。模型搭建过程中对所有配合面进行了公差适配的结构预留，针对伺服电机与缸体的连接法兰、滚珠丝杠与推杆的传动衔接、导向套与缸筒的滑动配合部位均做了精细化的结构还原，完整呈现了各部件的装配逻辑与运动关系。渲染环节采用金属哑光材质搭配局部机加工亮面质感，对缸体阳极氧化表面、电机外壳铸铝质感、输出杆镀铬高光表面分别赋予对应的材质参数，通过环境光遮蔽与边缘倒角光影处理，清晰区分不同部件的材质属性与结构边界，让模型整体呈现出接近工业实物的真实视觉效果。结构设计上，该系列执行器采用伺服电机直连或折回连接的布局形式，内置高精度滚珠丝杠副实现旋转运动到直线运动的高效转换，缸体内部集成导向耐磨结构保障推杆运行的同轴度与稳定性，前端输出端预留标准外螺纹连接接口可适配不同工装夹具，侧面及尾部预留标准化安装孔位可满足水平、垂直、侧装等多种安装场景需求。设计过程中充分考虑系列产品的通用性，不同规格型号的同系列执行器保持安装接口尺寸的统一规划，可实现同安装位下不同推力规格产品的快速替换，同时对内部密封结构、润滑储油结构做了细节还原，完整复现产品实际生产中的结构设计要点，可用于产品选型展示、装配仿真验证、自动化产线虚拟调试等场景。
