商用复合多功能综合力量训练器械结构

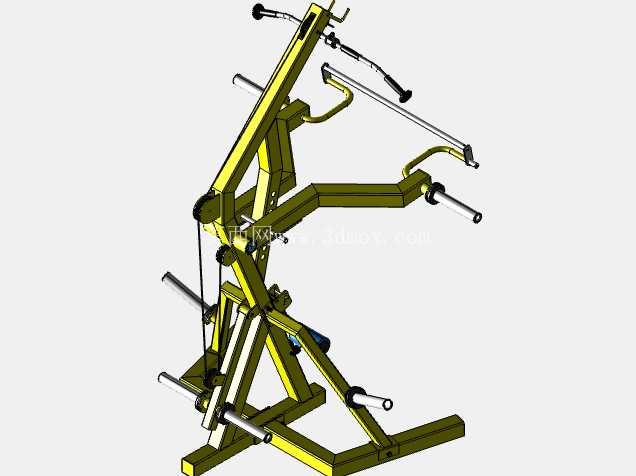

这款综合力量训练器械的结构设计，核心围绕商用健身场景的高频使用需求展开，整体采用方管焊接成型的落地式框架，底部为十字交叉延伸的支撑脚结构，支撑脚向外延伸的跨度经过受力校核，在满负荷配重加载、用户施加动态训练力的工况下，整机倾覆安全系数满足商用健身设备的强制安全要求，无需额外打膨胀螺栓固定地面，可直接放置在平整的健身房地胶上完成部署，安装边界仅需预留前后各1.2米、左右各0.8米的操作空间，适配绝大多数商业健身房、单位健身室、社区健身中心的场地布局。

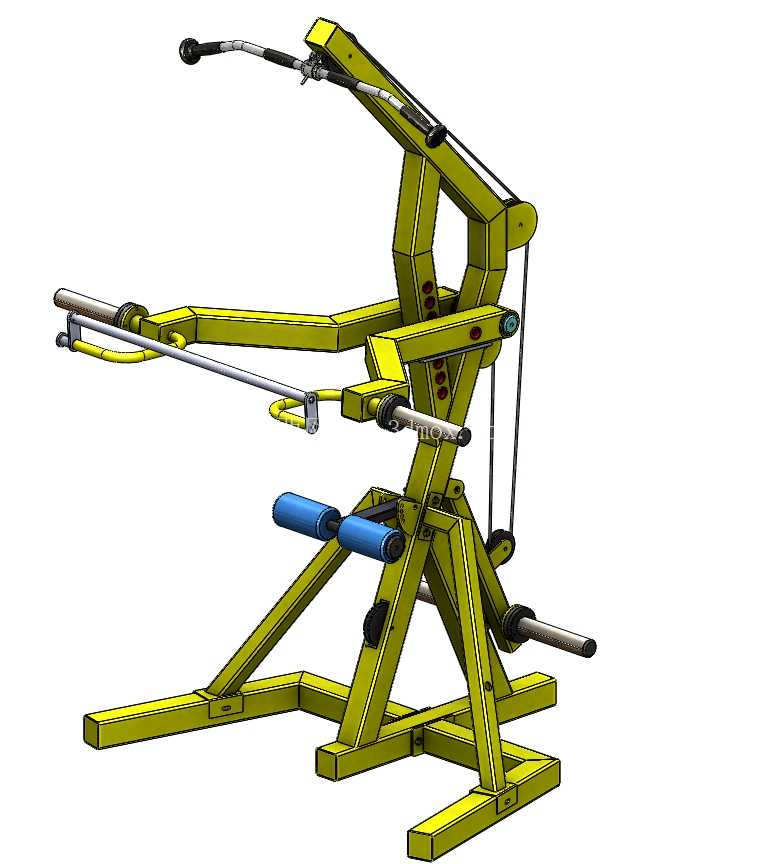

从功能布局来看，器械整合了三个核心训练站位的功能模块：高位下拉训练模块设置在器械上部，配备防滑纹理的横向拉把，拉把连接的钢索走线经过多组定滑轮转向，滑轮座采用内嵌式轴承结构，减少钢索滑动过程中的摩擦阻力，同时保证拉力方向始终与用户施力方向匹配，训练过程中不会出现钢索卡顿、偏磨的问题；坐姿推胸/划船训练模块设置在器械中部，可调节的握把位置适配不同臂长用户的训练需求，握把表面包裹防滑橡胶层，大重量训练时也能保证握持稳定性；腿部训练模块设置在器械中下部，蓝色泡棉包覆的腿部限位辊可根据用户腿长调整上下位置，训练时能够稳定压住大腿部位，避免训练过程中身体移位影响发力效率，同时泡棉的软硬度经过适配，长时间训练也不会对腿部造成压迫不适感。

结构设计层面，整机主框架采用壁厚3mm的方形钢管焊接成型，所有焊接位置均做打磨抛圆处理，不存在尖锐棱角，避免用户训练过程中磕碰受伤；框架表面采用喷塑处理，涂层附着力满足高频使用场景下的耐磨要求，日常清洁仅需用中性清洁剂擦拭即可，不会出现掉漆、锈蚀的问题。钢索采用健身设备专用的包覆式钢丝绳，破断拉力达到额定训练载荷的6倍以上，配合滑轮位置的防脱槽结构，完全杜绝训练过程中钢索脱槽、断裂的安全隐患。配重加载结构采用后置式隐藏设计，配重块沿框架内部的导向杆上下滑动，运动过程中不会出现配重块晃动、碰撞产生的异响，同时配重插销采用磁吸式设计，调整配重时无需刻意对准插孔，操作便捷性更高。

不同于单功能训练器械，这款设备的站位布局经过人机工程校核，三个训练站位的操作空间互不干扰，小型健身场所配置单台设备即可满足上肢推、上肢拉、下肢训练三大类核心力量训练需求，无需单独配置多款单功能器械，能够大幅节省场地占用面积。框架上预留的多个调节孔位，支持后期拓展不同功能的训练把手，比如绳索下压把、二头训练弯把等，可根据运营方的实际需求拓展训练功能，不需要对主框架做二次焊接改造，拓展成本极低。

安装层面，整机采用分体式包装发货，现场仅需按照装配流程将底部支撑脚、上部训练臂、各功能模块通过高强度螺栓连接即可，所有连接位置均设置定位止口，装配过程中不需要反复调整对位，两名安装人员半天即可完成整机组装调试，组装完成后仅需检查各滑轮位置钢索是否入槽、各连接螺栓是否紧固到位，即可投入使用。日常维护方面，仅需每三个月对滑轮轴承加注一次润滑脂、检查钢索表面是否有断丝磨损、紧固各连接位置的螺栓即可，维护流程简单，不需要专业的设备维护人员即可完成，非常适合非专业运营的健身场景使用。
