可调式重型管钳结构三维设计

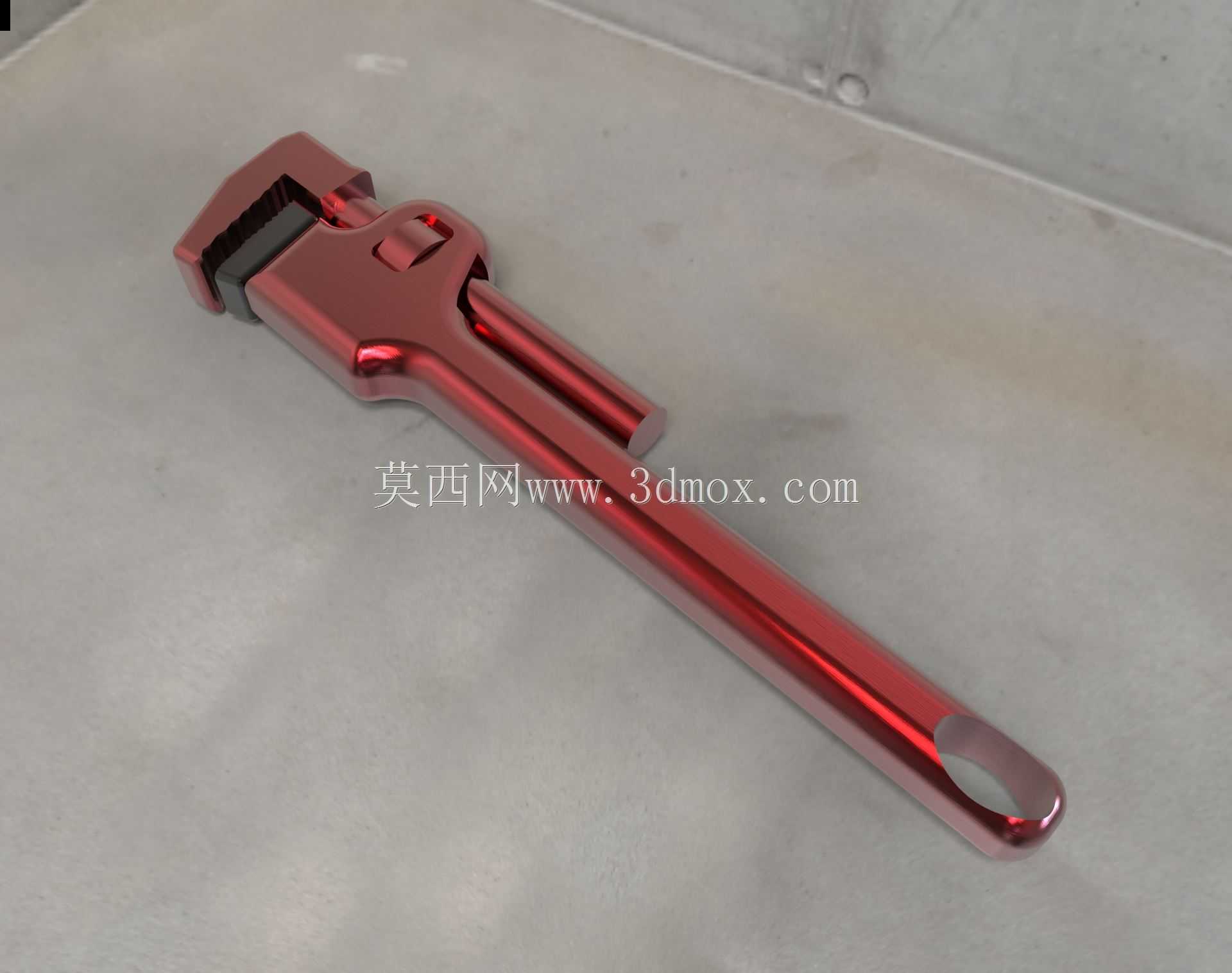

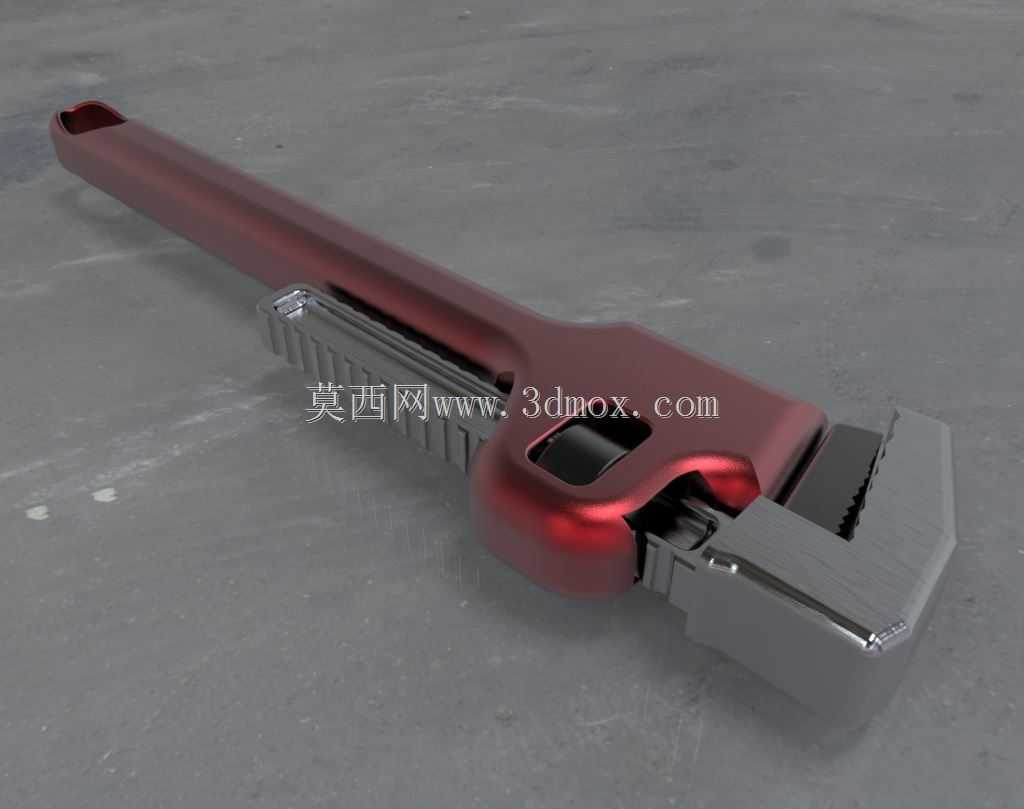

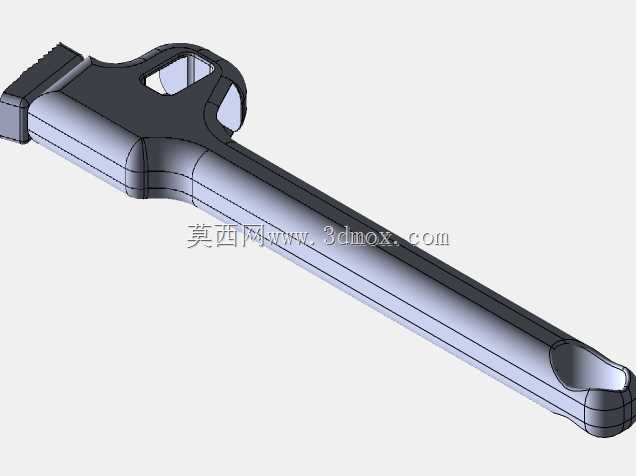

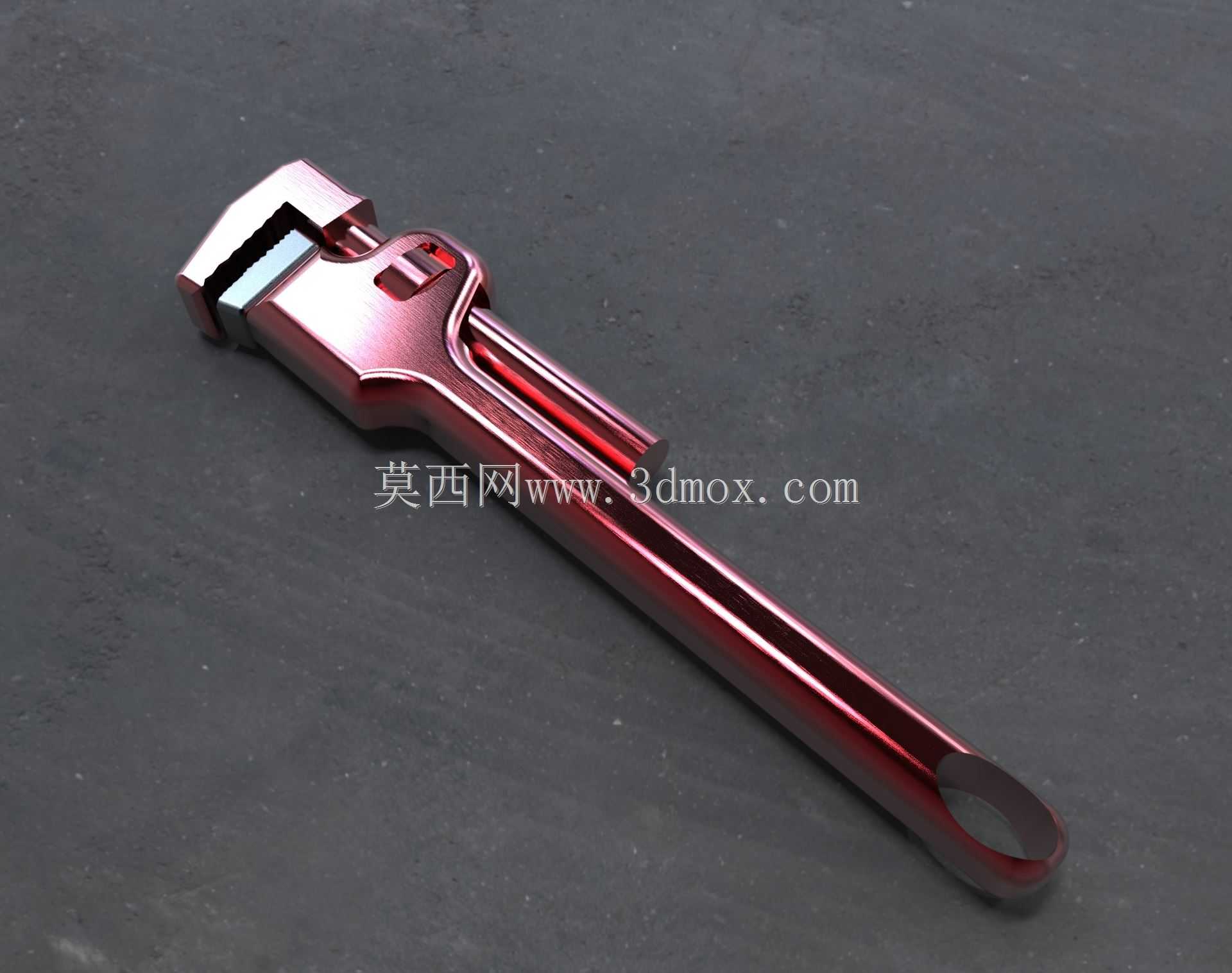

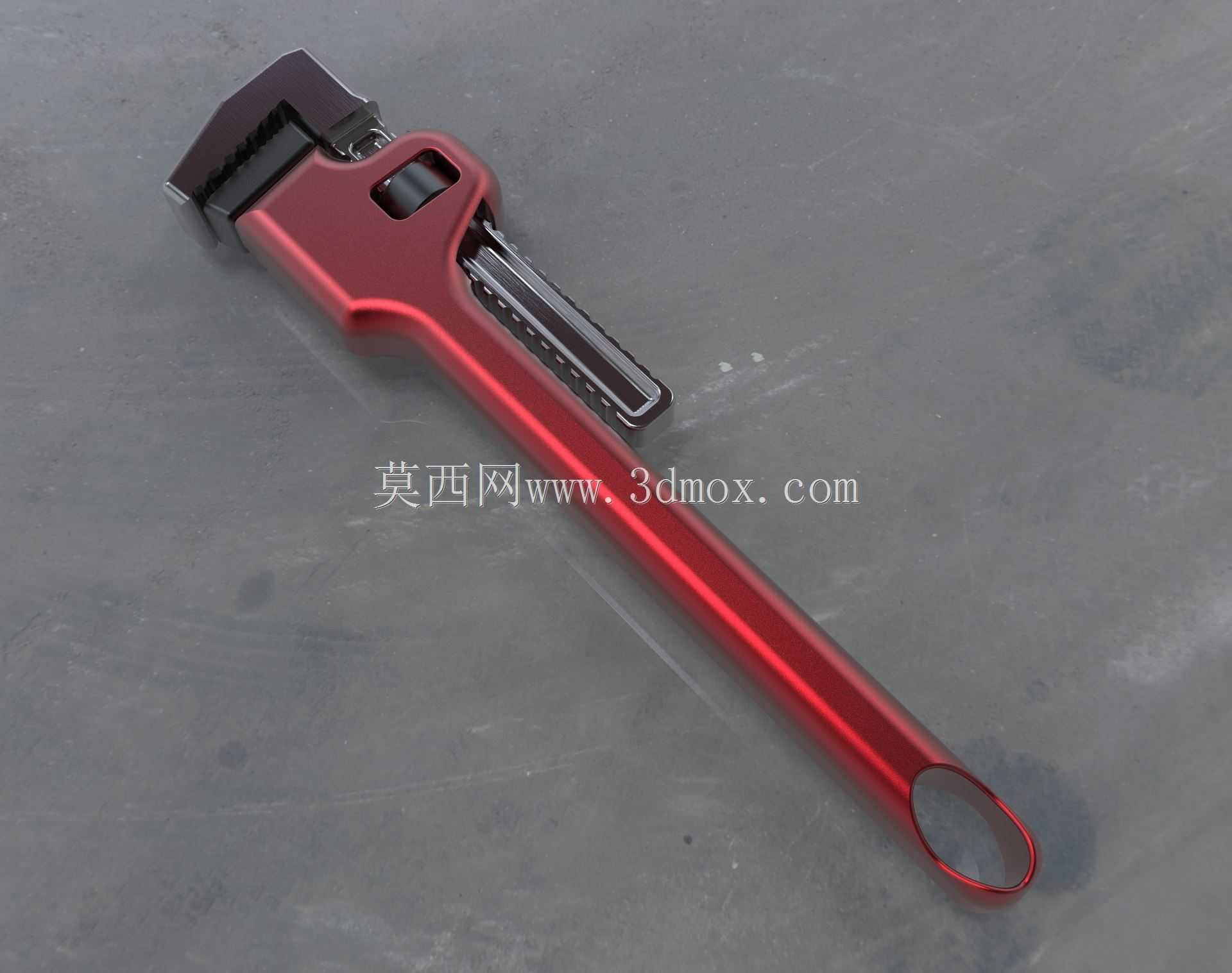

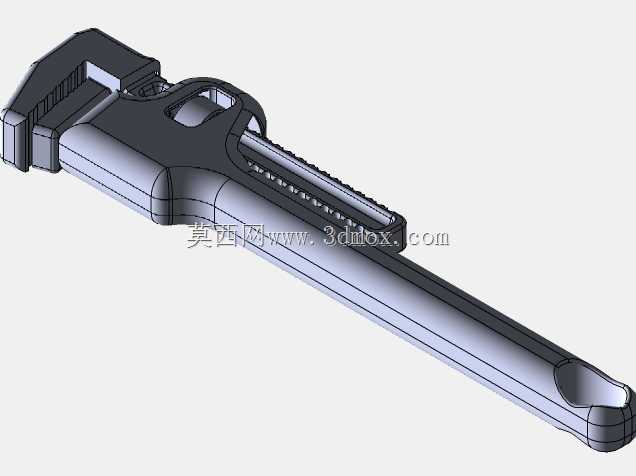

　　这款可调式管钳的结构设计完全围绕管道安装、设备维保场景的实际作业需求展开，区别于普通固定开口扳手，它的核心功能是通过钳口的可调行程适配不同外径的圆形管件、柱状五金件，在给排水施工、燃气管道布设、机电设备拆装、油田管线维护等场景中，是作业人员随身携带的核心夹持类工具。从结构设计逻辑来看，整个管钳分为固定钳体、活动钳颚、调节齿条、手柄包覆层四个核心部分，固定钳体与长手柄采用一体化铸钢基体设计，在建模阶段就对受力集中的钳颚根部、齿条啮合区做了圆角过渡的应力分散处理，避免大扭矩作业时出现应力断裂问题。活动钳颚与钳体上的导轨槽采用间隙配合设计，配合间隙控制在0.1mm以内，既保证调节时滑动顺畅无卡滞，又能避免夹持时钳颚出现晃动偏移，

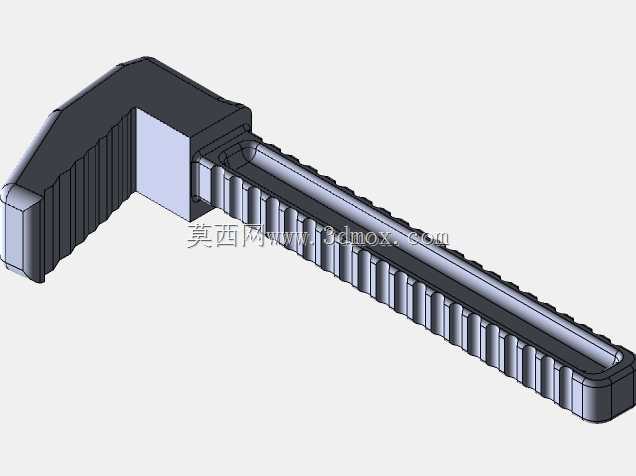

　　钳口的咬合齿采用斜向排布的锯齿结构，齿尖做了微小的倒钝处理，既可以在施加扭矩时咬入管件表层防止打滑，又不会因为齿尖过于尖锐造成管件表层的过度损伤，影响管件后续的密封连接性能。调节齿条与活动钳颚为一体式加工结构，齿条的齿距匹配钳体上的弹性锁止卡块，拨动卡块即可快速调整钳口的开口大小，调整到位后卡块自动卡入对应齿槽，作业时承受的反作用力会通过齿条直接传递到钳体基体，不会出现受力滑脱的问题。手柄部分的长度设计经过扭矩校核，按照普通人手的施力上限，配合杠杆比可以输出足够的拧紧扭矩，满足常规金属管件的螺纹连接拧紧力矩要求，手柄外层的包覆结构做了防滑纹理设计，在沾有少量油污、水渍的作业环境下也能保证握持摩擦力，避免施力时脱手。

　　从安装边界与外形尺寸来看，这款管钳的整体长度适配15-50mm外径的常规管件夹持需求，钳头部分的最大开口量预留了足够的调节余量，即使管件表层带有防腐层、保温层的微小厚度增量，也能正常夹持作业，不需要额外更换大规格工具。建模过程中对所有活动部件的运动行程做了干涉检查，活动钳颚在最大开口位置时，调节齿条不会从钳体导轨中脱出，最小开口位置时上下钳口的咬合齿可以完全对齐，不会出现错齿影响夹持效果。在实际作业场景中，这类管钳相比普通活动扳手的优势在于夹持圆形工件时的接触面积更大，钳口的咬合力方向与管件切线方向匹配，施加同样的手动力可以获得更大的夹持摩擦力，在拆装锈蚀的管件接头、大规格螺纹紧固件时，不会因为夹持力不足出现打滑磨圆工件棱角的问题。

　　设计时还特意在手柄尾部预留了敲击面，在遇到卡滞严重的接头时，可以用手锤敲击手柄尾部施加瞬间冲击力，辅助松动锈蚀连接，这个位置的基体做了局部加厚处理，能够承受反复敲击的冲击力不会出现变形开裂。钳头部分的活动连接位置没有采用额外的销轴固定，而是通过导轨槽的限位结构实现装配，减少了零散零件的数量，降低了日常使用过程中零件脱落丢失的概率，也方便后期的清理维护，作业后沾附的泥沙、油污可以直接冲洗，不会在缝隙中残留造成调节卡滞。整个结构的壁厚设计遵循等强度原则，受力大的钳颚、齿条区域壁厚更大，手柄中段在保证抗弯强度的前提下做了局部的减重优化，控制整体工具重量，降低长时间手持作业的疲劳感。
