160mm规格自行车制动碟刹盘结构设计

　　日常通勤、山地越野场景下的自行车制动系统，碟刹结构的制动稳定性、抗热衰减能力远优于传统圈刹结构，而碟刹盘作为制动系统里直接和来令片摩擦做功的核心部件，其结构设计直接决定制动手感、制动效率以及长时间制动下的结构可靠性。这款碟刹盘的有效制动直径设定为160mm，盘体整体厚度控制在2mm，这个尺寸参数是目前民用通勤车、入门山地车领域应用最广泛的规格，既能够提供足够的制动摩擦力矩，又不会因为盘片尺寸过大增加不必要的簧下重量，适配绝大多数平装式、柱式安装的自行车碟刹卡钳，安装孔位采用行业通用的六钉固定标准，孔位分布的节圆直径符合通用花鼓安装接口要求，不需要额外改装花鼓就能完成装配，安装时只要保证盘片和卡钳来令片的平行度在公差范围内，就不会出现蹭碟、制动偏磨的问题。

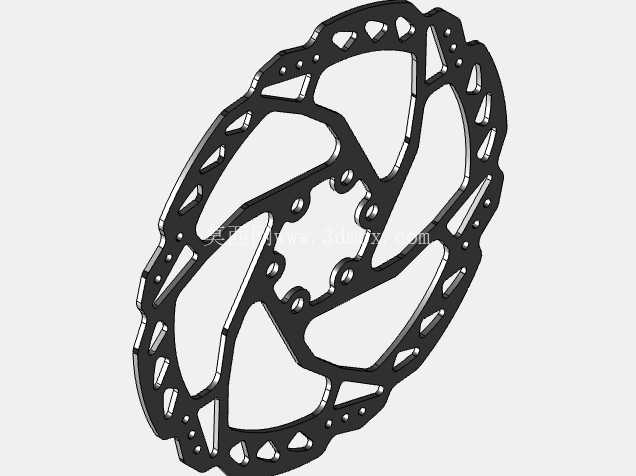

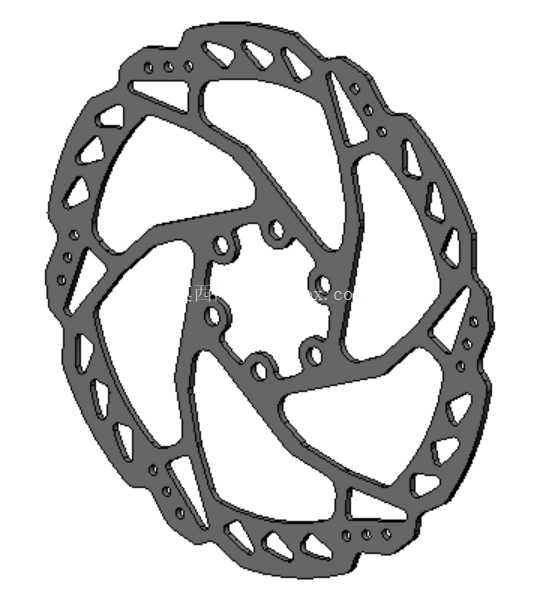

　　从结构设计思路来看，盘体采用了分体式的受力框架设计，中心安装区域通过六处连接筋和外圈的摩擦环连接，连接筋之间预留了大尺寸的镂空区域，这些镂空结构并非单纯为了减重，一方面可以在制动过程中引导气流穿过盘体，带走摩擦产生的热量，避免长时间连续制动时盘片温度过高导致来令片摩擦系数下降，出现热衰减现象；另一方面镂空结构可以阻断摩擦环上热量向中心安装区域的传导路径，降低花鼓轴承因为长时间接触高温出现润滑脂失效的风险。摩擦环的外边缘设计了连续的波浪形缺口与散热孔组合结构，边缘的缺口可以在盘片旋转时切割气流，提升空气对流的散热效率，同时这些缺口也能够在制动过程中刮除来令片表面磨下的粉尘，避免粉尘在摩擦面堆积导致制动异响、制动力度波动。

　　盘片上的各个安装孔位都做了微小的沉台设计，安装时固定螺丝的头部可以完全沉入沉台内，不会突出盘片表面，避免螺丝和卡钳结构发生运动干涉。中心安装区域的六处连接筋采用了不等宽的流线型设计，在保证盘体整体结构强度的前提下，尽可能去除非受力区域的多余材料，让盘片整体重量控制在合理范围内，同时这种流线型的筋条结构可以分散制动时的扭矩载荷，避免急刹时盘片因为局部应力集中出现开裂、变形的问题。摩擦环的平面度公差控制在微米级，保证和来令片接触时整个摩擦面受力均匀，不会出现局部接触压力过大导致的盘片偏磨、制动抖动问题。

　　在实际使用场景中，这款碟刹盘可以适配城市通勤车、入门山地车、公路砾石车等多种车型的制动需求，不管是日常通勤时的频繁点刹，还是越野路段下的长距离下坡制动，盘体的结构强度和散热能力都能满足使用要求。设计过程中充分考虑了不同使用环境下的适配性，盘片的整体外径、安装孔位的位置度都严格遵循通用配件的尺寸标准，用户在替换升级碟刹盘时不需要额外更换花鼓或者卡钳，只要按照标准扭矩锁紧固定螺丝，调整好卡钳位置就能获得稳定的制动效果。盘体的摩擦面没有做多余的涂层处理，保证了和来令片之间的摩擦系数稳定，新盘安装后只需要经过短距离的磨合，让来令片和盘片的摩擦面完全贴合，就能达到设计的最大制动力矩。另外，盘片边缘的所有锐角都做了倒钝处理，避免安装、维护过程中划伤操作人员，也能减少旋转过程中因为锐角产生的风切噪音。
