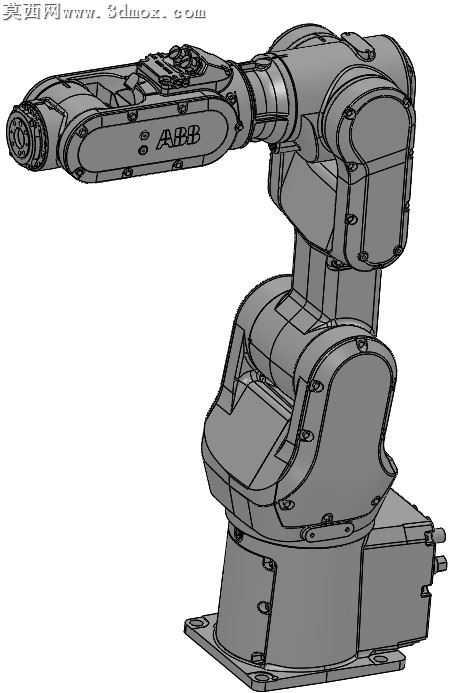

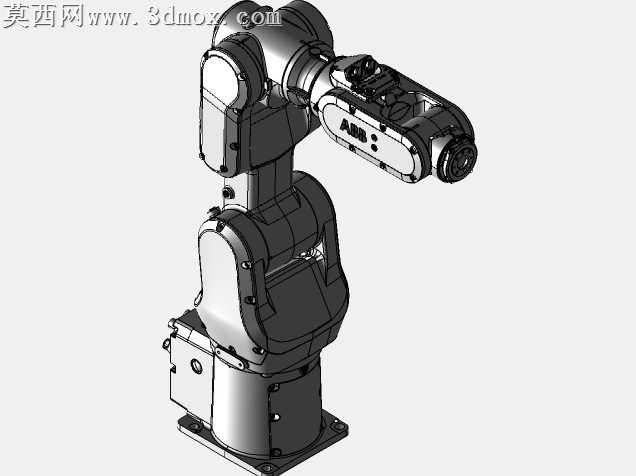

ABB irb1100型工业六轴机械臂三维设计

本作品为ABB irb1100-580 4kg负载工业机器人的高精度三维建模成果，建模过程严格参考官方公开的产品外形尺寸、关节布局与结构比例完成，整体还原度贴合实体设备的外观特征与结构逻辑。建模阶段以实体结构拆解为核心思路，将机械臂划分为底座固定座、第一关节回转座、大臂构件、肘关节连接段、小臂构件、腕部回转结构、末端法兰安装端共七个核心组成部分，逐一完成各部件的特征建模，精准还原了各关节处的连接法兰、紧固螺栓点位、壳体分型线、走线槽预留位、品牌标识刻印位等细节特征，各部件间的装配间隙、转动副的衔接位置完全匹配真实机械臂的运动逻辑，可直接用于后续运动仿真、干涉检查等拓展应用。材质与渲染处理上，针对工业机器人的实际应用场景做了写实化调配：底座与各关节壳体采用哑光深灰工业铸铝材质，还原金属铸件的细微颗粒质感与哑光反光特性，关节转动副的衔接位置做了金属切削面的亮面金属质感区分，末端法兰面做了安装孔位的细节刻画，表面呈现机加工后的平整金属质感，ABB品牌标识区域做了轻微的凹陷刻印效果，搭配同色系的哑光黑填充还原实体标识的视觉效果；渲染阶段采用柔和的工业环境光，避免过度反光掩盖结构细节，通过明暗层次清晰区分各部件的前后遮挡关系，将六轴机械臂的多关节串联结构特征完整呈现。设计过程中重点考量了工业机械臂的结构合理性，各关节的转动范围预留空间完全匹配真实产品的参数，底座的安装固定孔位、侧面的电气接口预留位都做了1:1的比例还原，小臂与腕部的轻量化壳体结构、关节处的密封防护结构都做了对应特征的建模，没有出现结构错位、比例失调的问题，整体模型布线规整，没有冗余的碎面与破面，既可以用于工业自动化场景的布局展示、产线方案的可视化演示，也可以作为机械臂相关结构设计、运动学分析的参考载体，完整呈现了小型负载工业六轴机器人的典型结构特征与工业设计风格。
