大幅面龙门式数控雕刻机三维设计

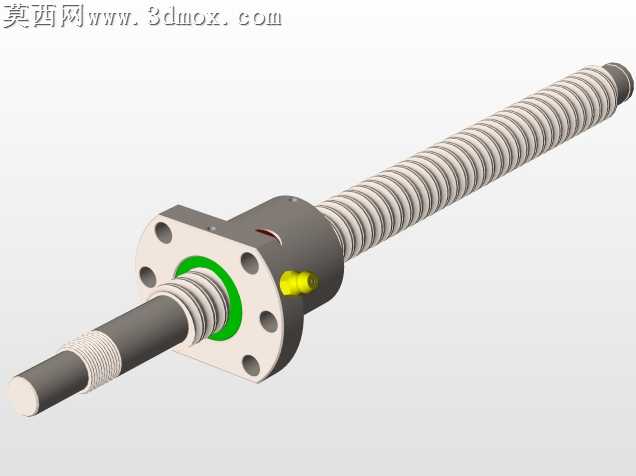

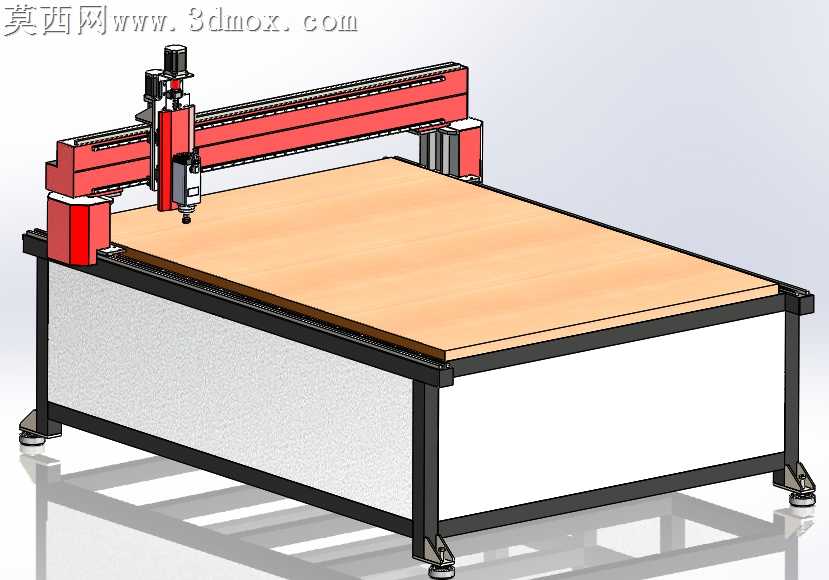

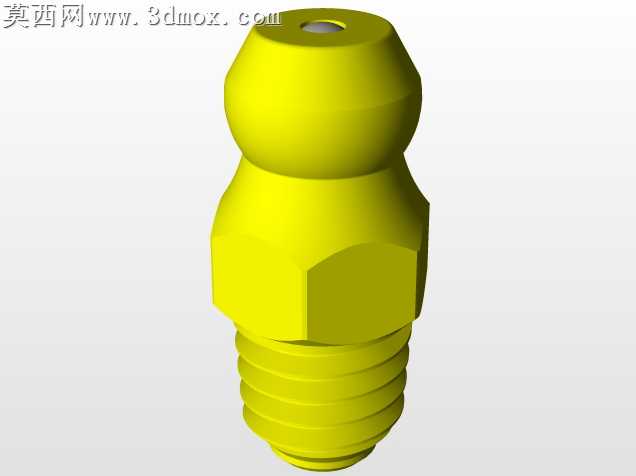

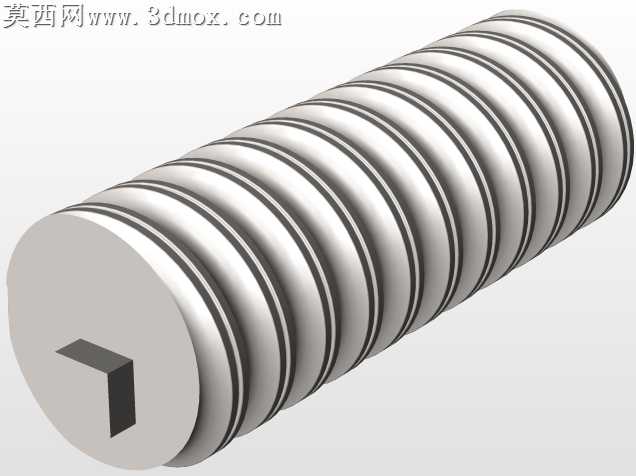

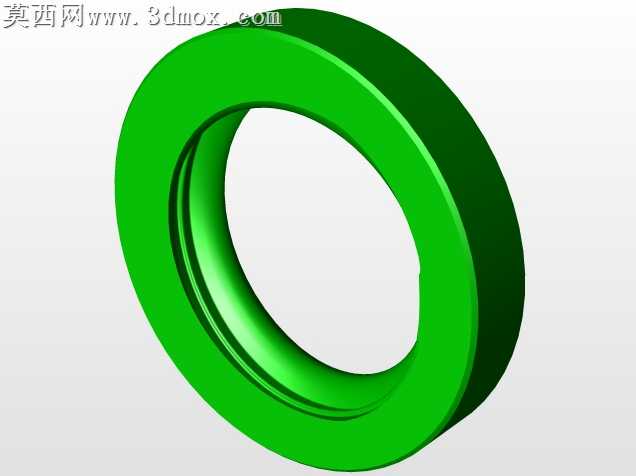

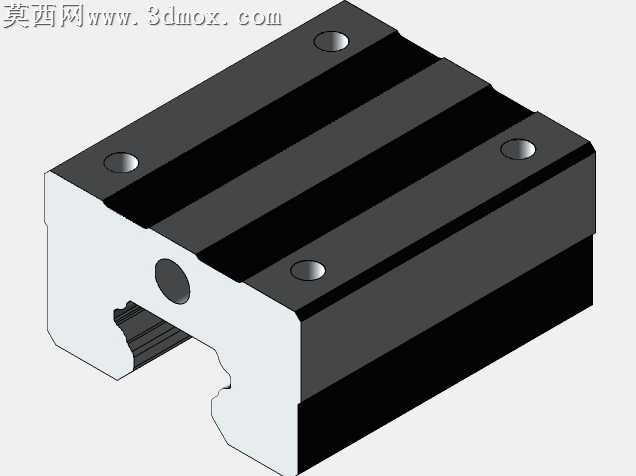

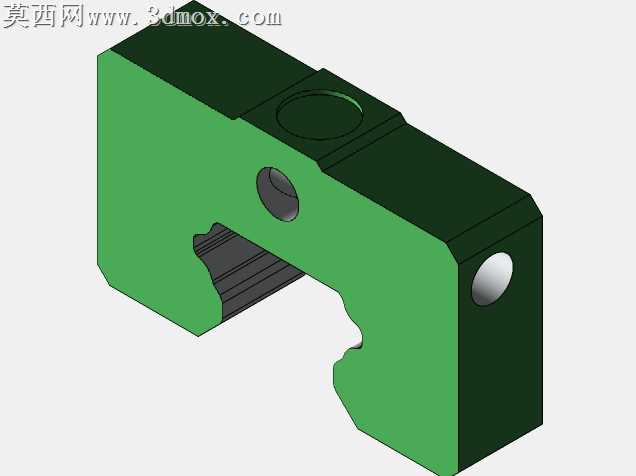

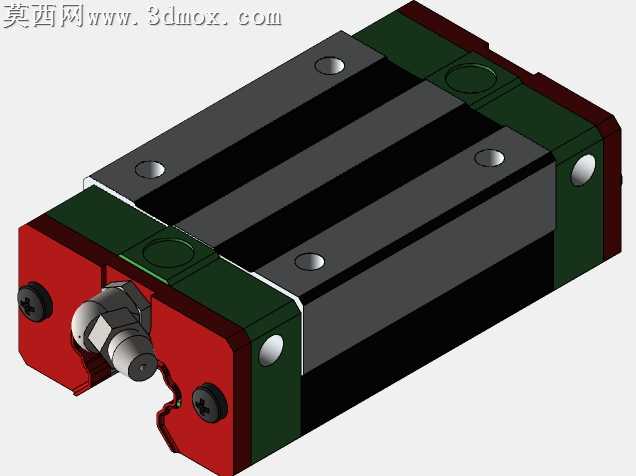

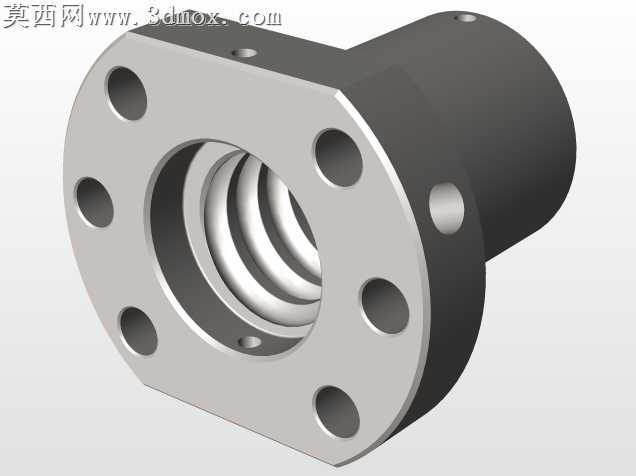

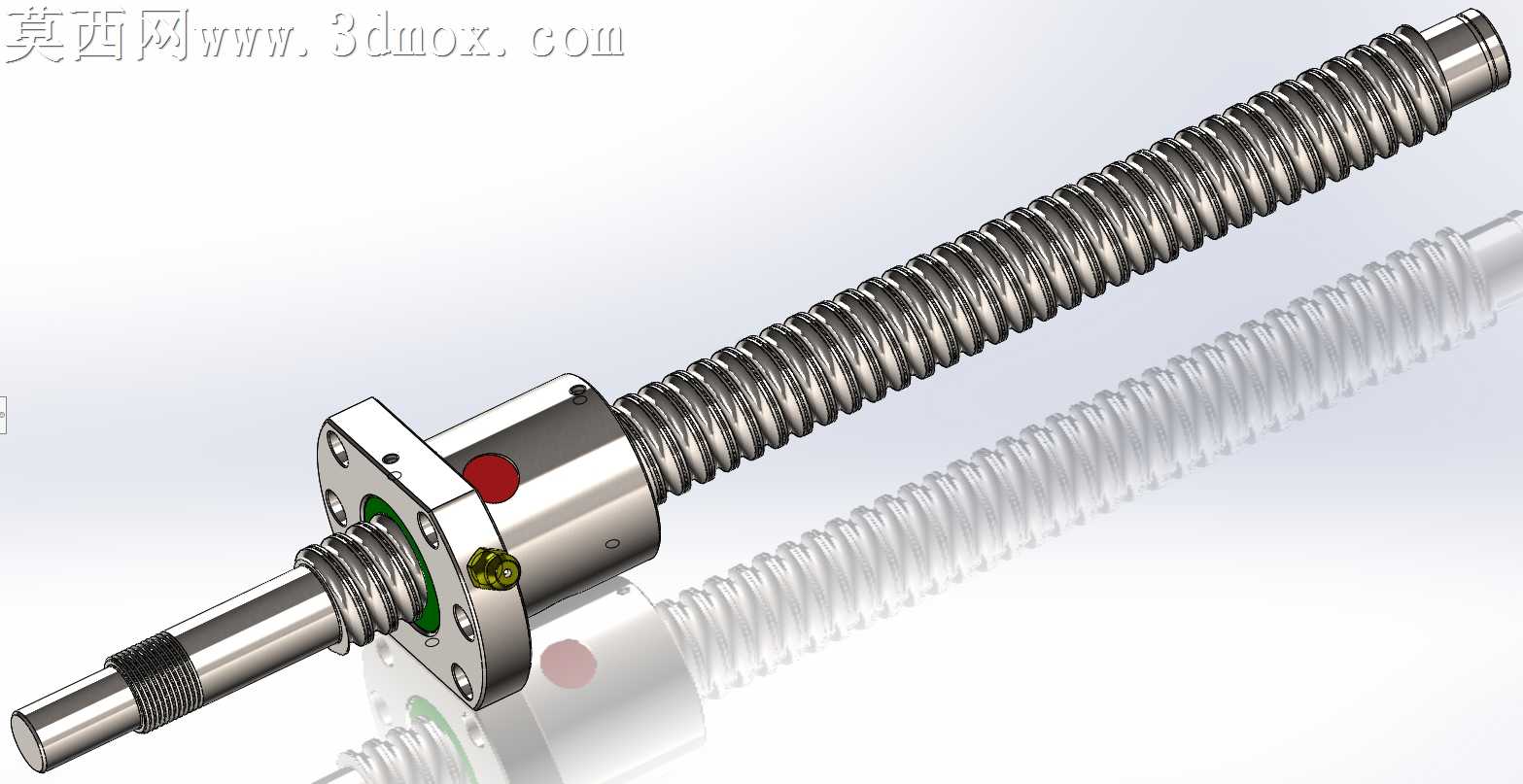

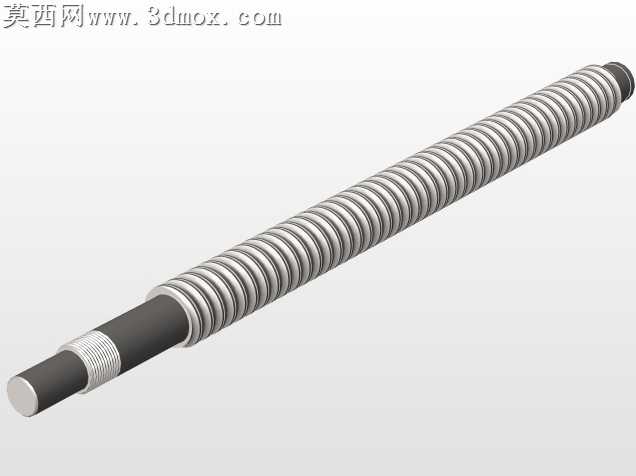

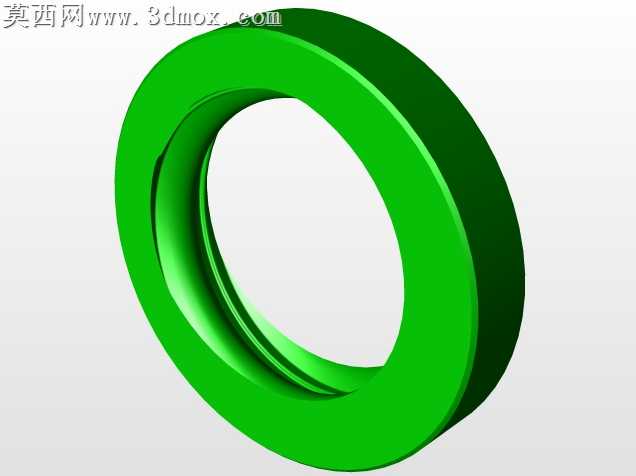

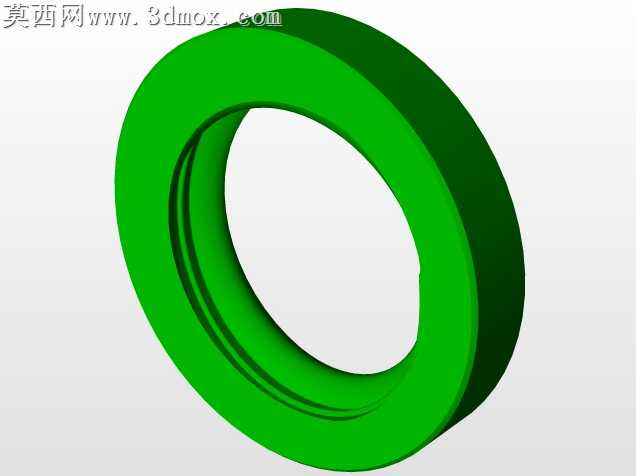

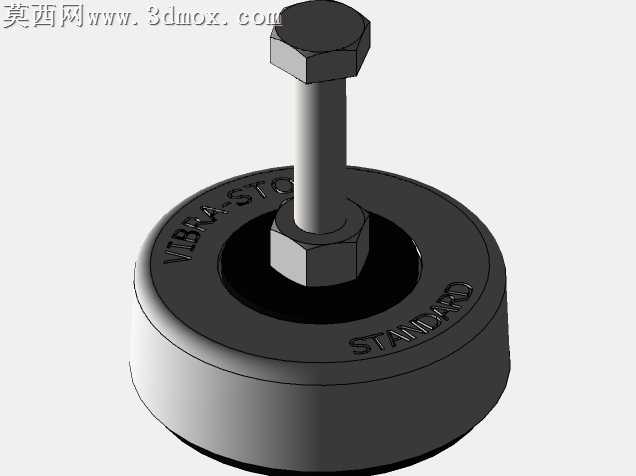

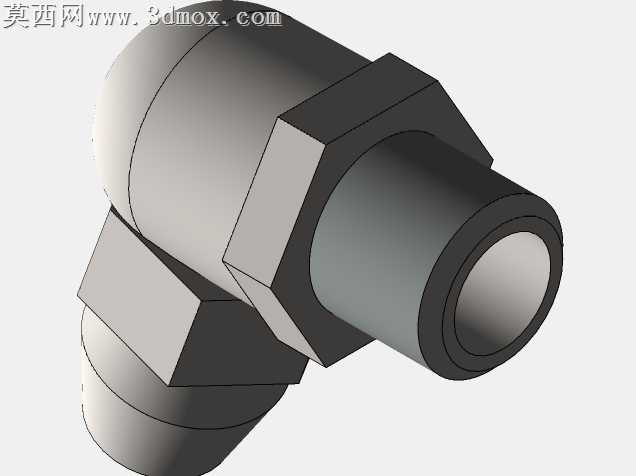

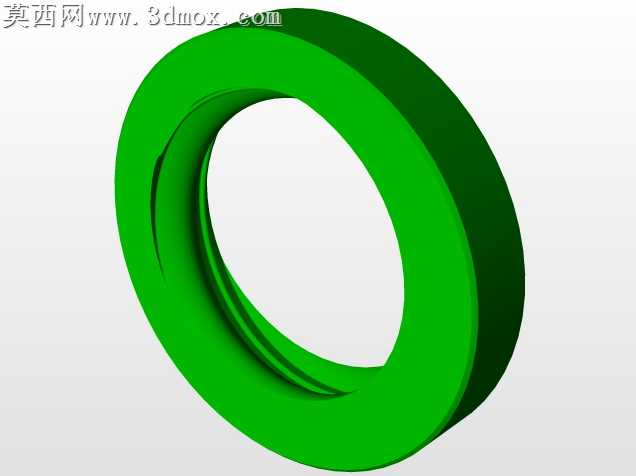

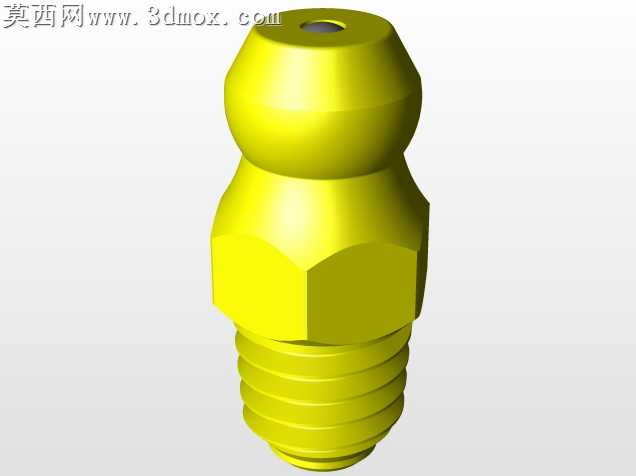

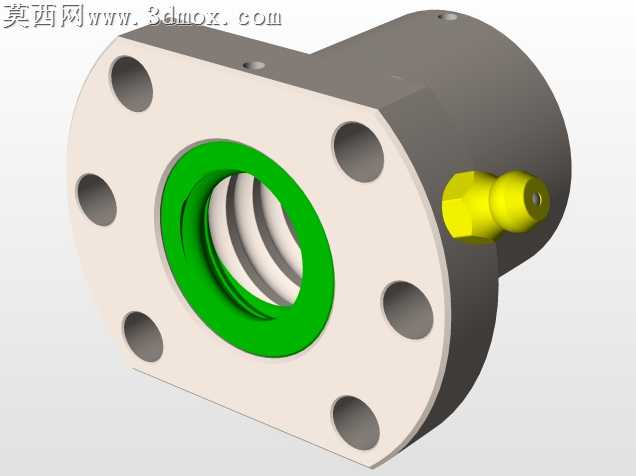

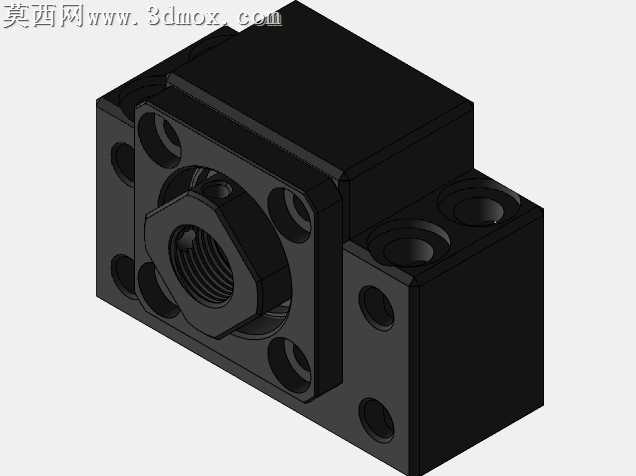

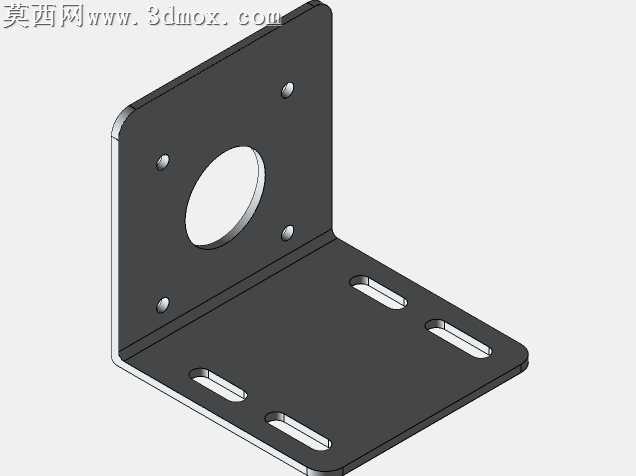

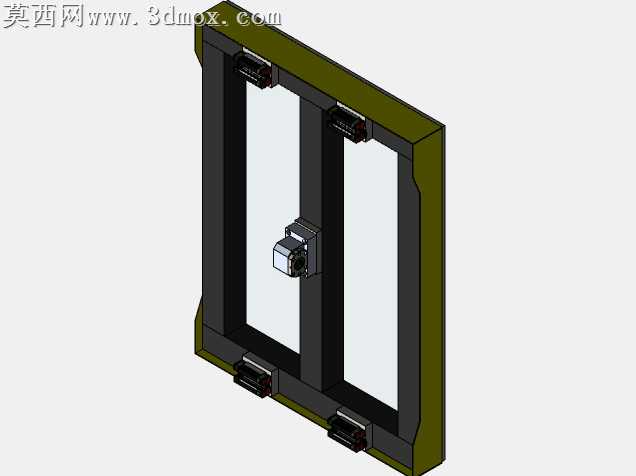

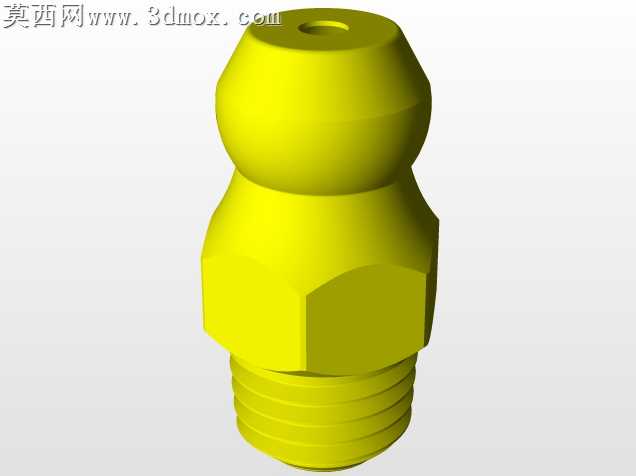

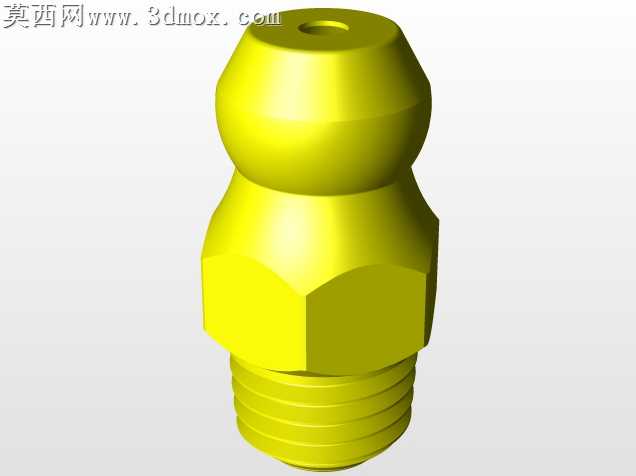

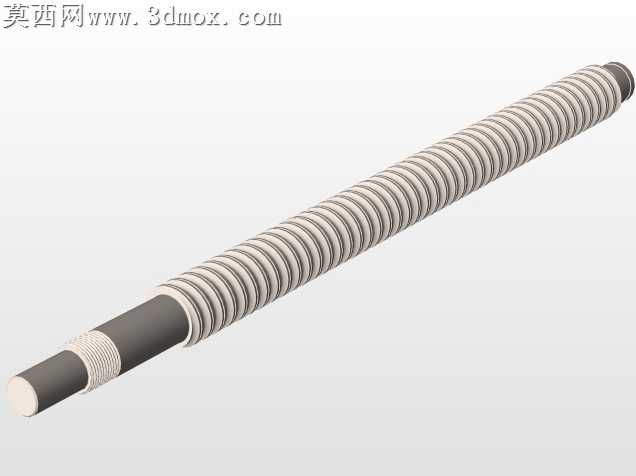

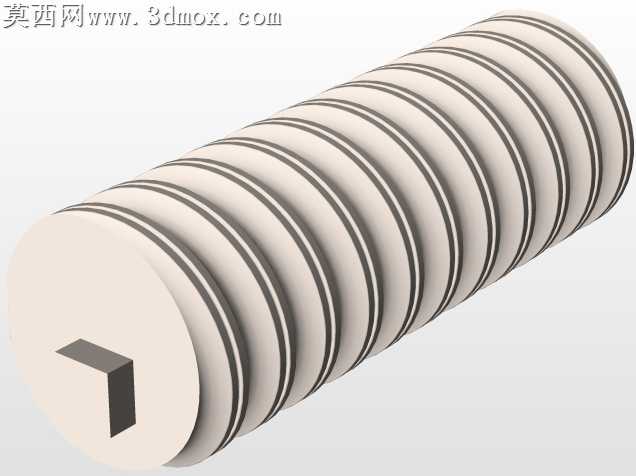

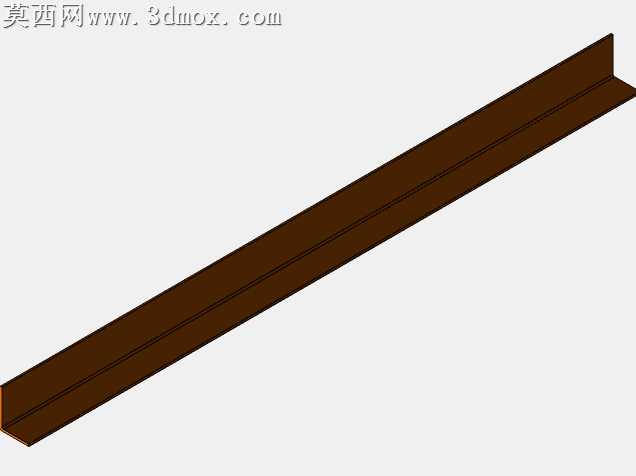

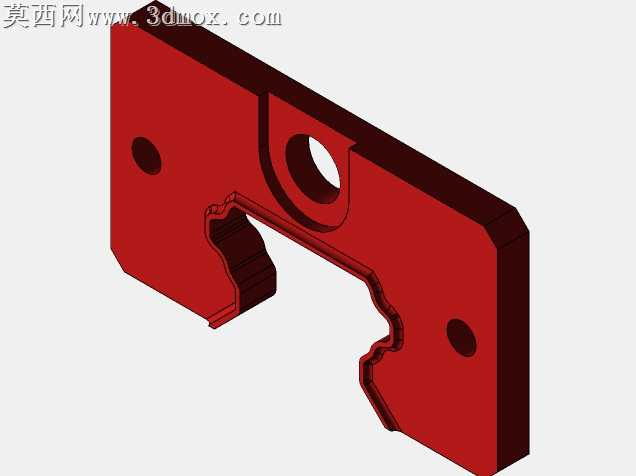

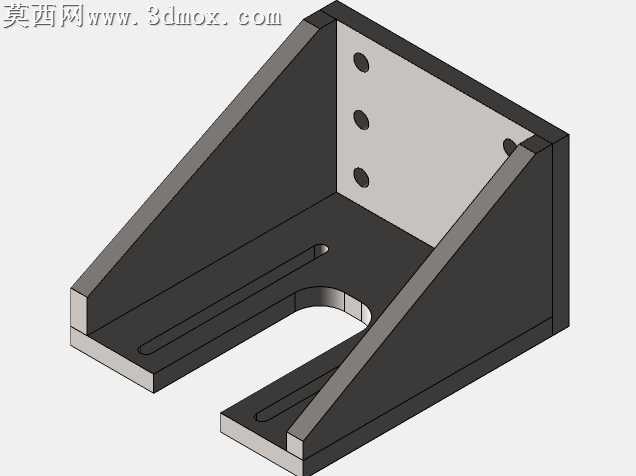

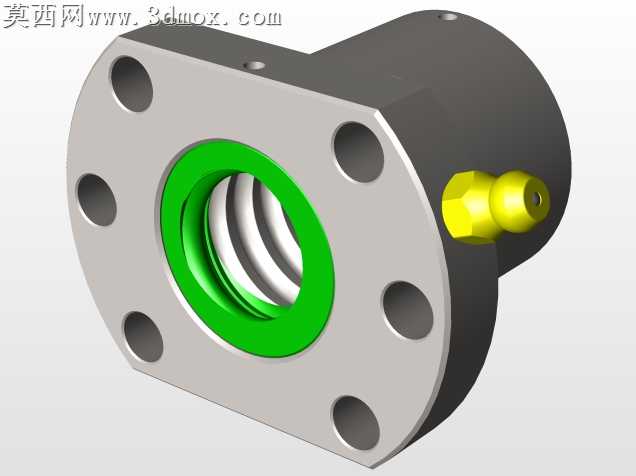

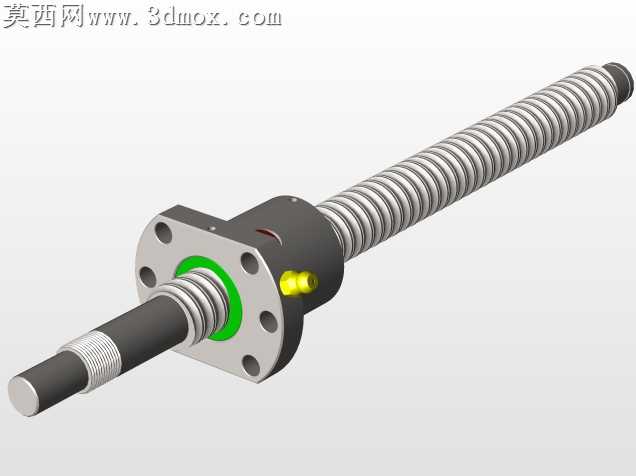

本模型为大幅面龙门移动式数控雕刻机，整体建模过程严格遵循实际设备的生产装配逻辑，在三维软件中先完成整体机架的参数化搭建：底部采用方通焊接框架结构，搭配可调节支撑脚杯保证设备放置水平，框架侧面设置封板兼顾防护与外观整洁度，台面采用高密度硬质板材作为加工承载面，边缘设置压料固定结构适配不同厚度的待加工工件。龙门横梁采用大截面铝型材搭配钢板加强结构，保证长行程移动下的结构刚性，避免高速加工时出现横梁震颤影响加工精度。X轴传动采用齿轮齿条搭配直线导轨的组合，适配3000毫米的长行程传动需求，保证长距离移动的传动精度与负载能力；Y轴采用双驱同步传动结构，保证龙门两侧移动的同步性，避免龙门偏斜引发的导轨磨损与加工误差；Z轴采用滚珠丝杠搭配线性滑轨的传动结构，搭配高速电主轴作为加工执行部件，可适配不同材质的铣削、雕刻加工需求。建模过程中对所有运动部件做了干涉检查，验证各轴行程范围内无结构碰撞，导轨、丝杠、电机等标准件均按照实际选型尺寸建模还原，主轴夹头、拖链、限位开关等细节部件均完整还原，设备外观配色按照实际工业设备常用的红黑灰白配色做了材质区分，金属机架赋予磨砂金属材质，封板赋予哑光白烤漆材质，加工台面赋予原木纹理材质，传动部件赋予镀镍金属质感，渲染后可直观展示设备的真实外观与结构布局。设计过程中重点考量了大行程设备的结构刚性问题，对龙门立柱、横梁连接处做了加强筋结构设计，底部框架增加横向支撑方通，避免大尺寸台面出现中部下垂的问题，同时预留了电控柜安装位、吸尘管路接口位置，可直接作为设备方案展示、结构优化的参考模型使用。
