龙门式数控板材雕刻加工设备设计

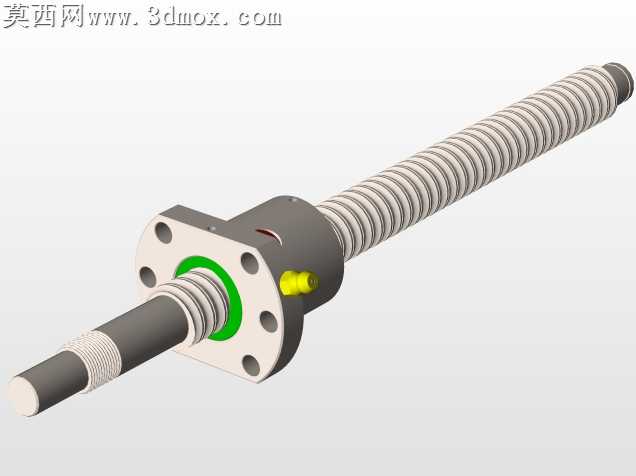

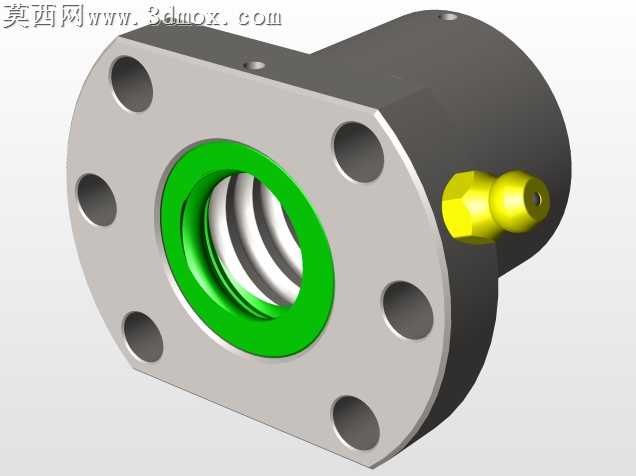

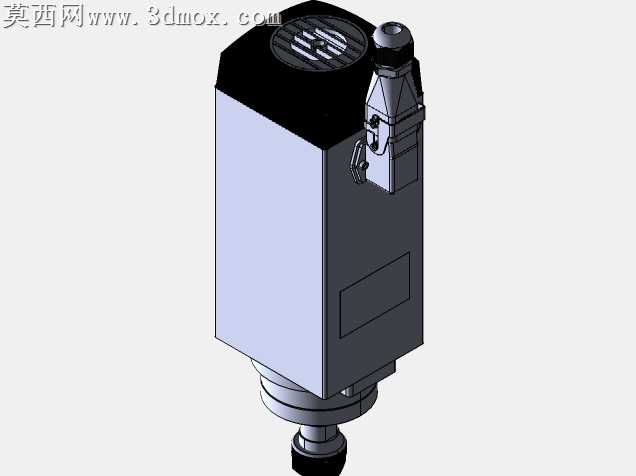

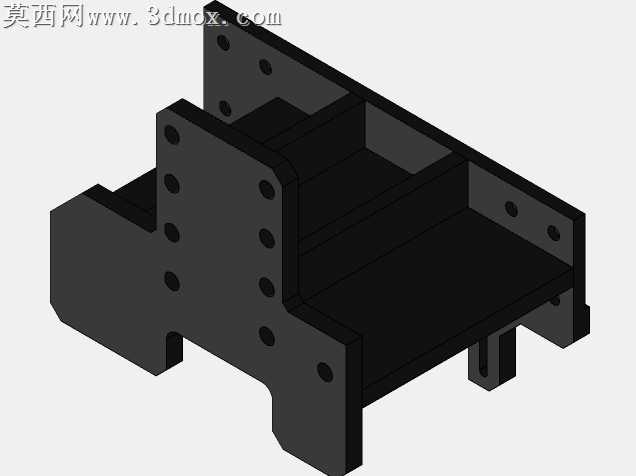

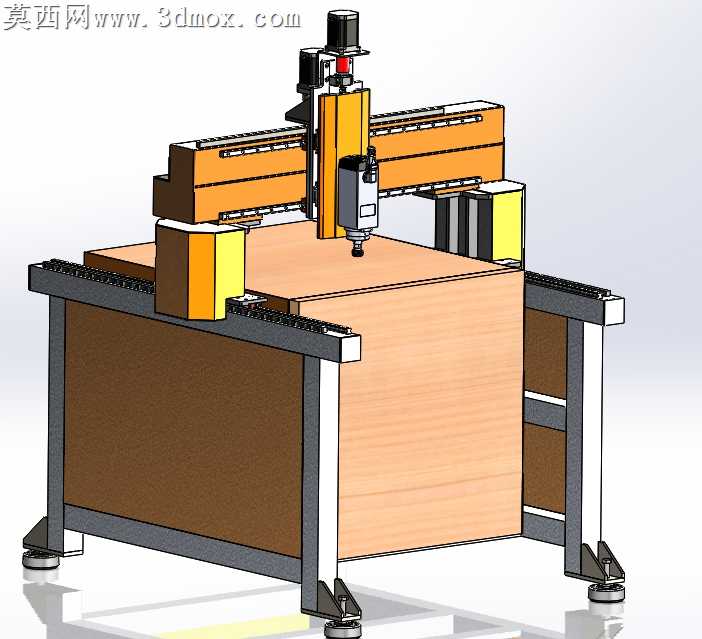

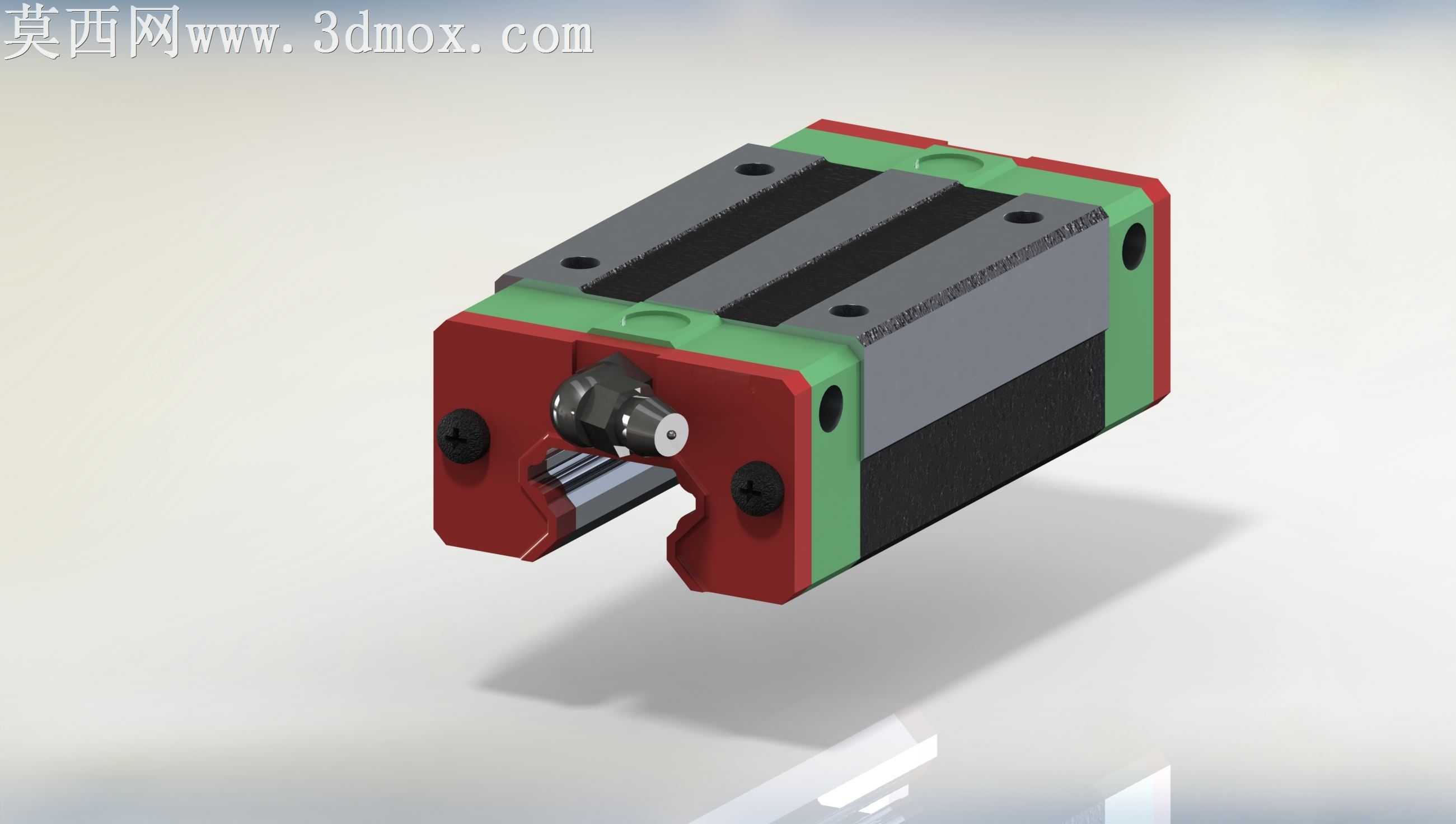

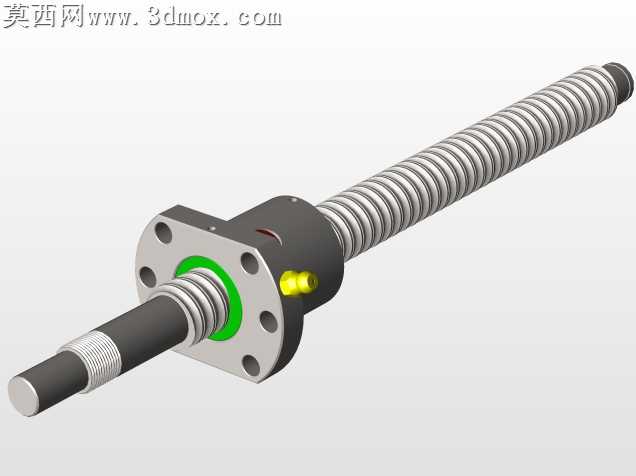

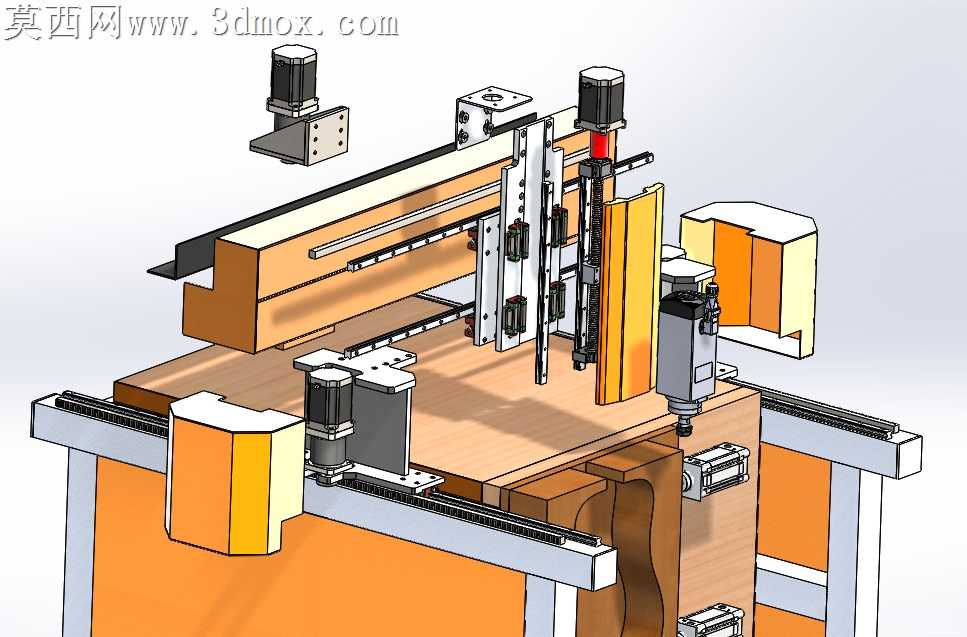

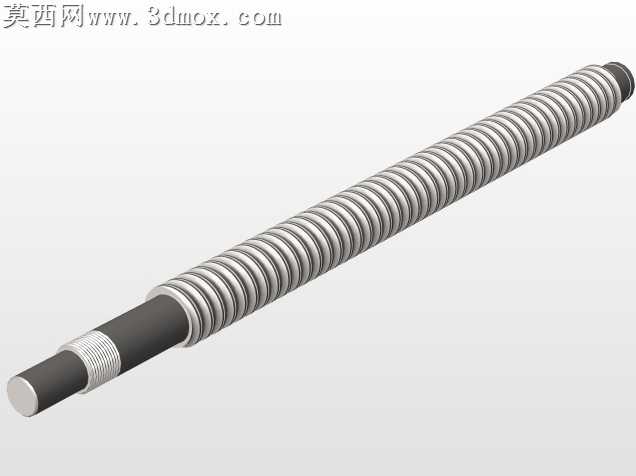

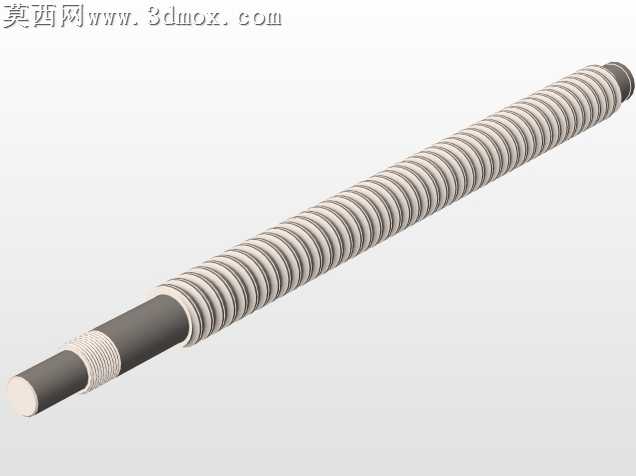

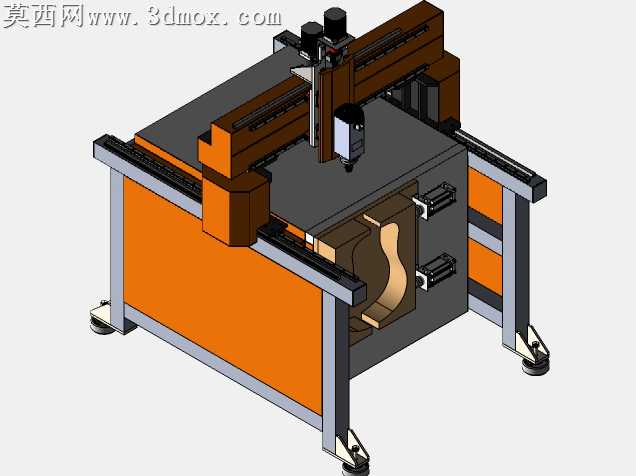

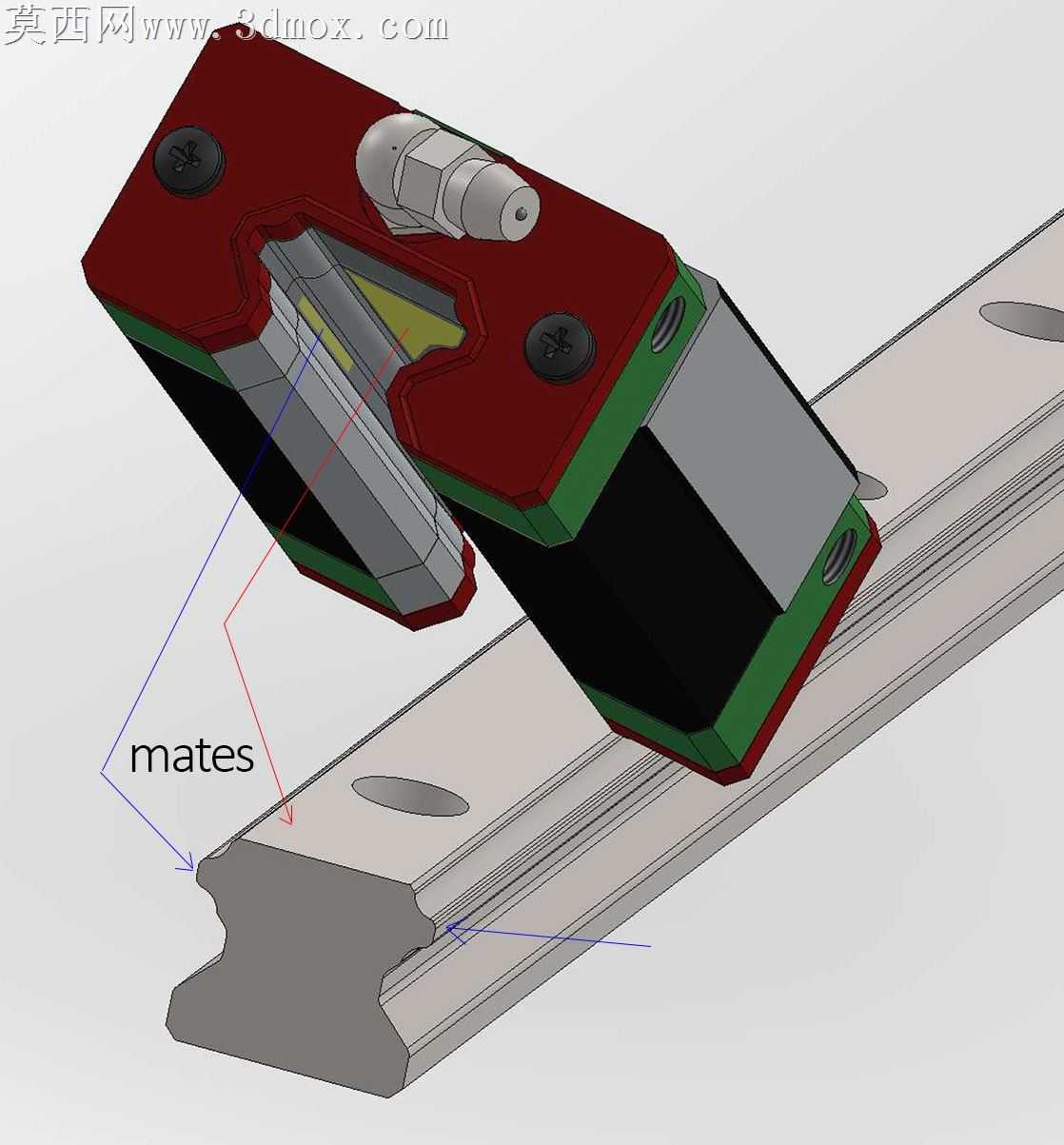

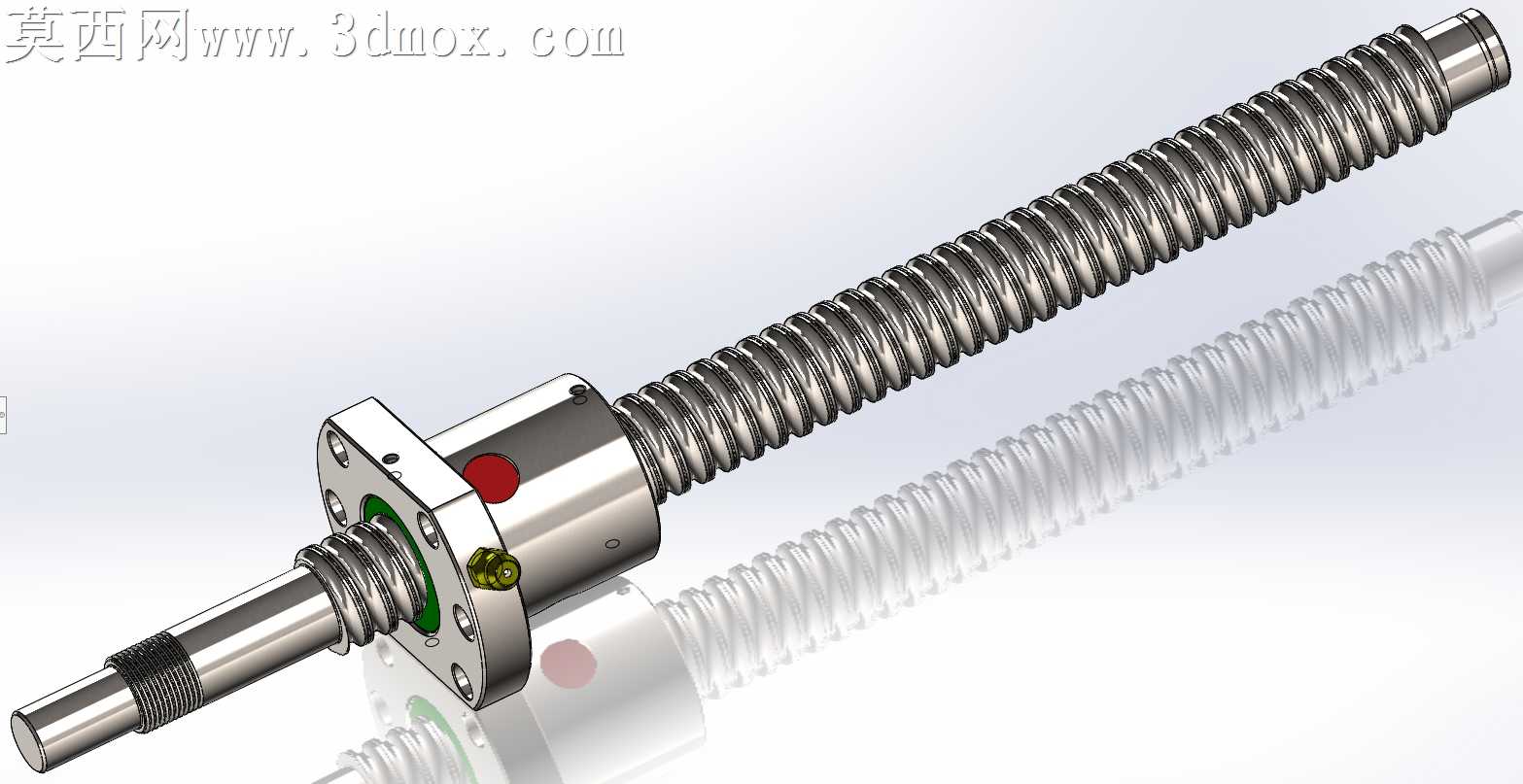

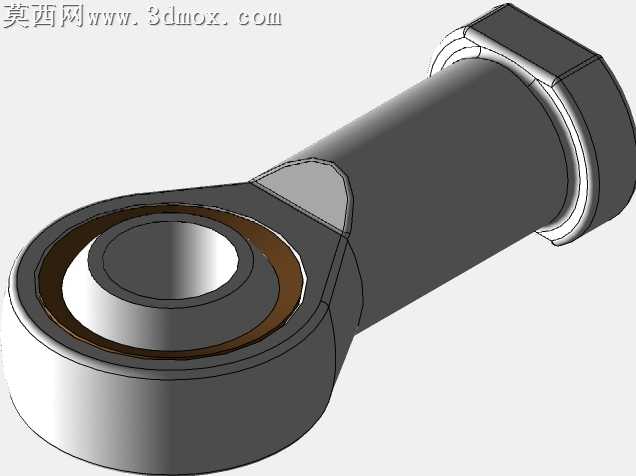

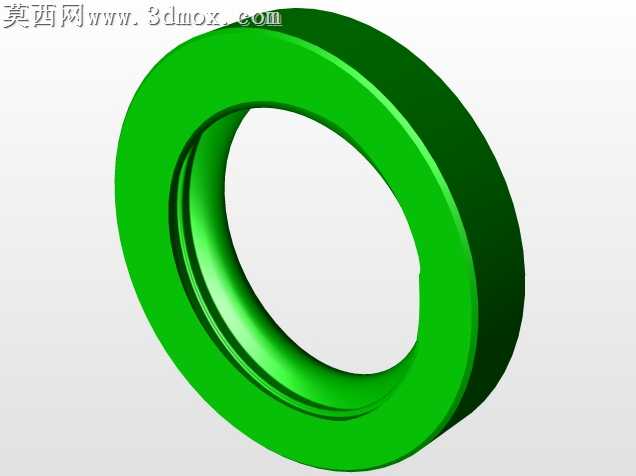

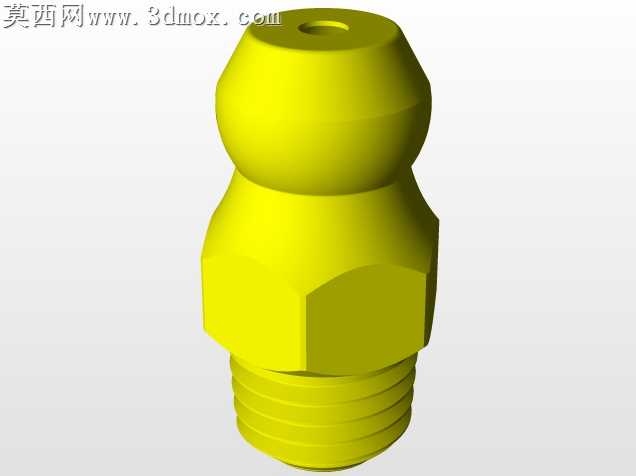

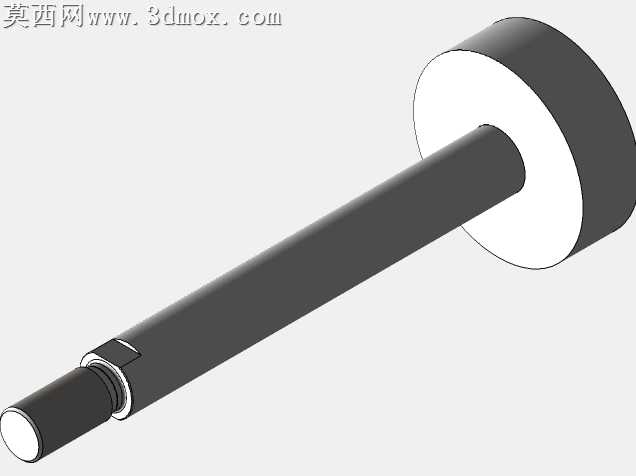

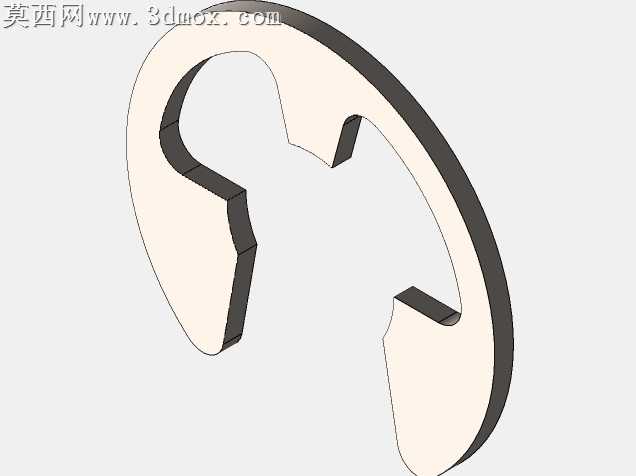

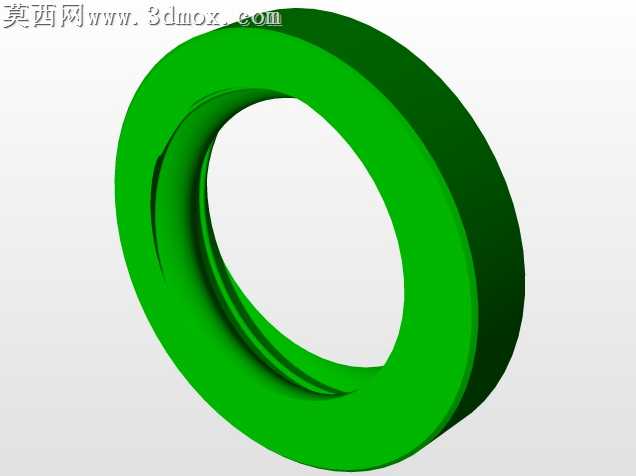

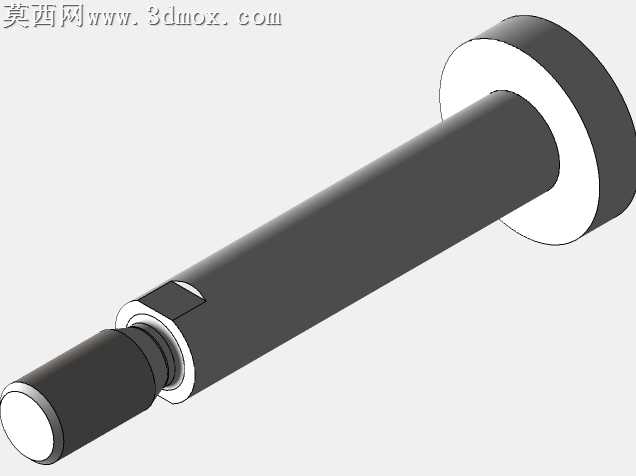

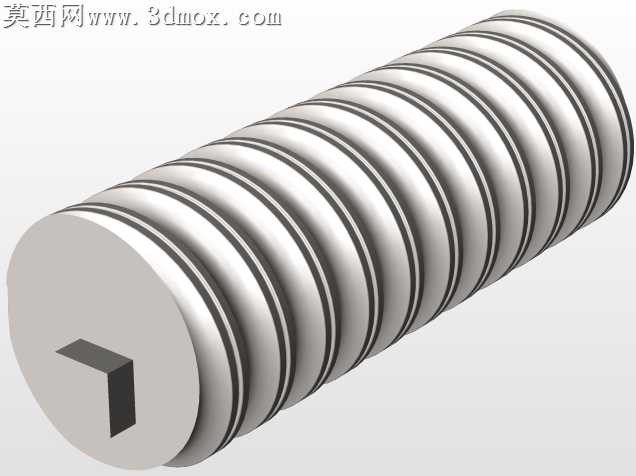

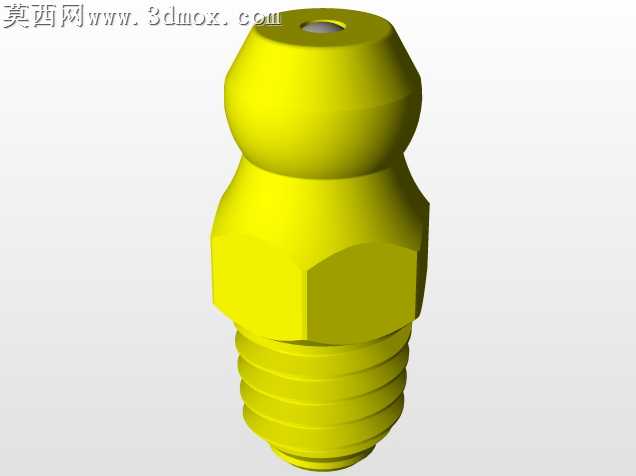

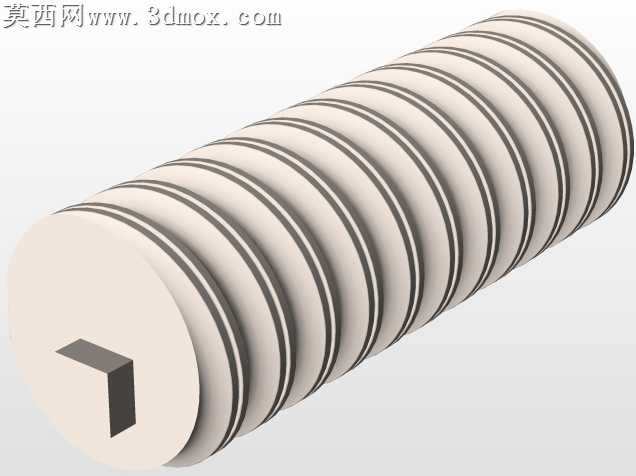

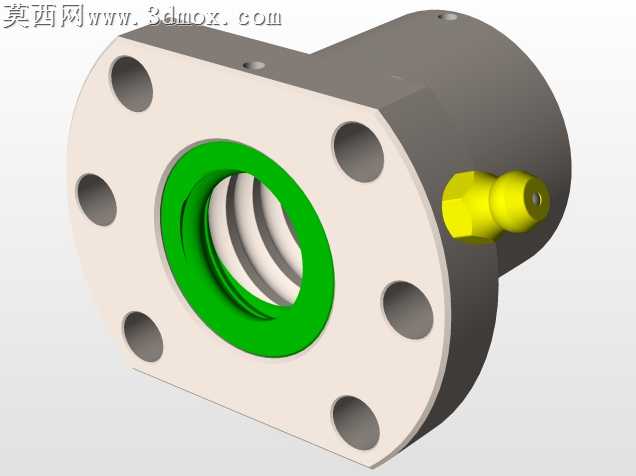

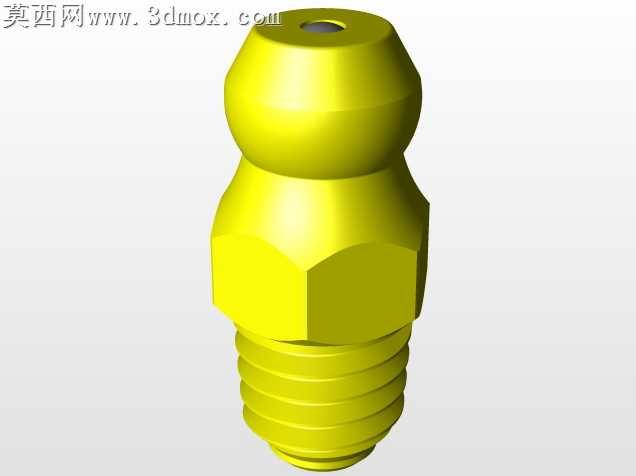

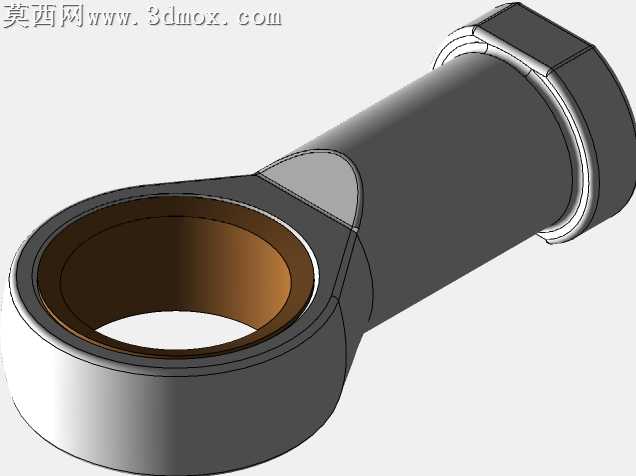

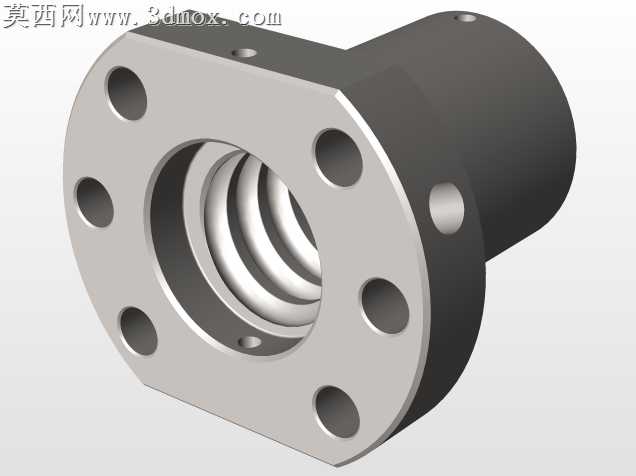

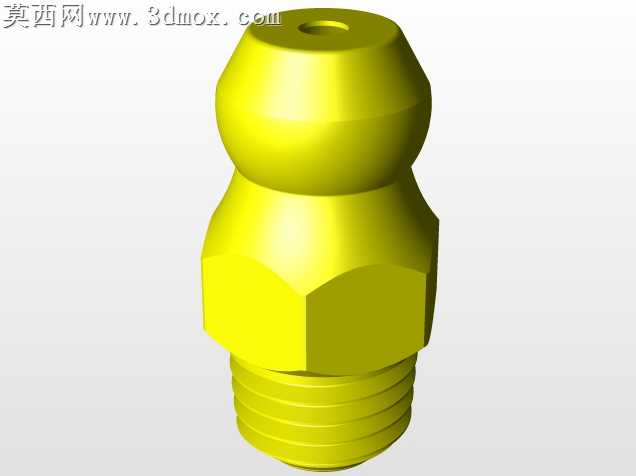

本作品为龙门结构数控加工设备的三维建模成果，建模阶段严格遵循机械设计规范完成全参数化搭建，首先从设备整体布局入手，确定床身、龙门横梁、加工主轴滑座的空间位置关系，对各运动轴的行程范围做了精准约束，确保X、Y、Z三个进给方向的运动无干涉。建模过程中对核心传动结构做了细化处理：Y轴采用双侧同步导轨搭配齿条传动的布局，导轨安装座与床身的连接位置做了加强筋结构设计，模拟实际焊接床身的刚性表现；X轴滑座搭载在龙门横梁上，通过线性导轨实现横向进给，滑座与横梁的配合面预留了装配公差间隙，还原真实设备的装配逻辑；Z轴主轴滑台采用气缸辅助配重结构，搭配步进电机驱动的丝杠传动，保证主轴上下进给的稳定性，主轴安装座做了同轴度约束，确保刀具装夹后与加工台面的垂直度符合加工要求。材质与渲染阶段，针对设备不同部件的实际材质做了对应材质球配置：床身主体采用深棕色磨砂金属材质模拟焊接钢结构的表面质感，龙门横梁与滑座外壳采用橙黄色烤漆金属材质，还原工业设备常用的外观配色，导轨、丝杠等传动部件采用亮面镀铬金属材质，加工台面采用浅原木色纹理材质模拟待加工的板材工件，支撑脚采用带防滑垫的可调脚杯结构，金属部分做哑光金属质感，底部防滑垫做黑色橡胶材质表现。渲染阶段采用工作室均匀布光方案，添加柔和的环境反射效果，清晰呈现各部件的结构轮廓与材质差异，同时通过半透明剖视视角的渲染预设，可直观展示内部传动结构的布局。设计思路上，该设备定位为中小型板材数控加工设备，整体结构兼顾刚性与装配便捷性，床身采用方管焊接框架结构搭配封板设计，在控制整体重量的同时保证加工过程的抗震性，龙门移动的布局相比台面移动结构可大幅节省设备占地面积，双侧Y轴驱动的设计可避免长行程下的传动偏差，主轴部分预留了多规格刀具装夹接口，可适配雕刻、铣削、钻孔等多种加工工艺需求，所有管线走线位置都在建模时做了预留空间，避免实际装配时出现管线与运动部件干涉的问题，整体模型完整还原了该类数控加工设备的全部结构细节，可用于设备方案展示、结构优化验证以及相关教学演示场景。
