CM4 ER40弹性筒夹刀柄组件结构设计

项目分类:通用五金配件 发布时间:2022-03-03 ID:564402
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计
  • CM4 ER40弹性筒夹刀柄组件结构设计

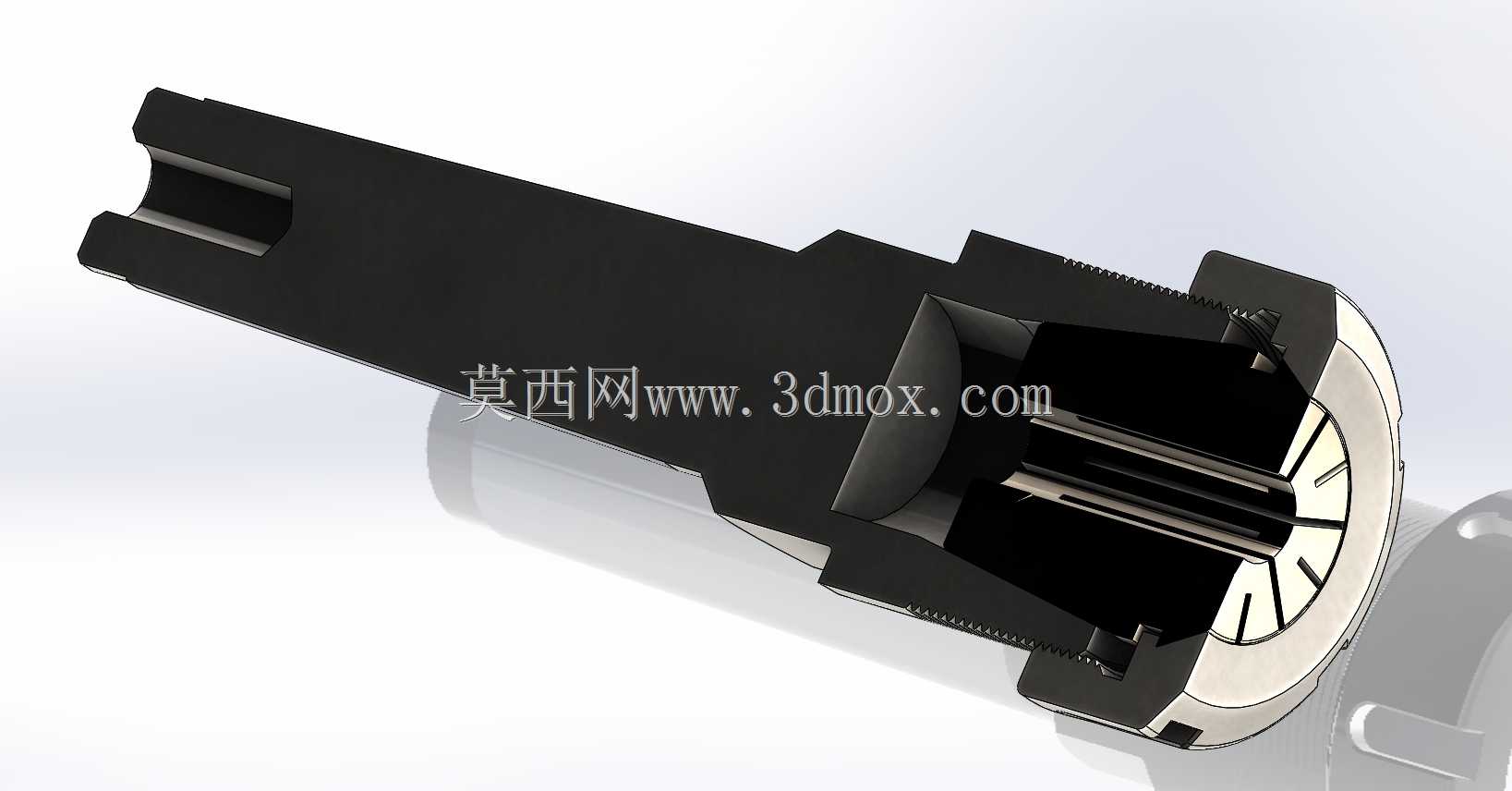

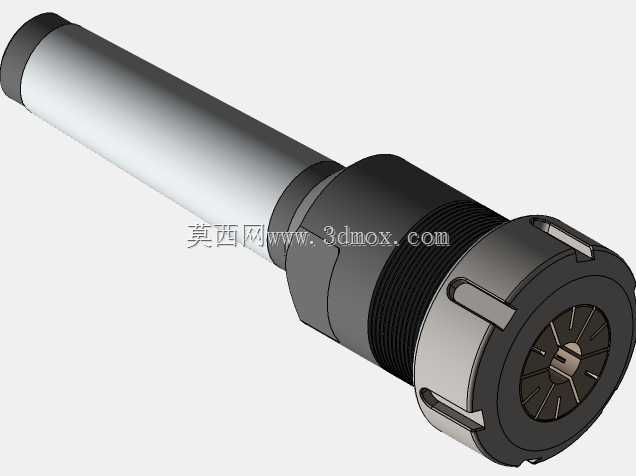

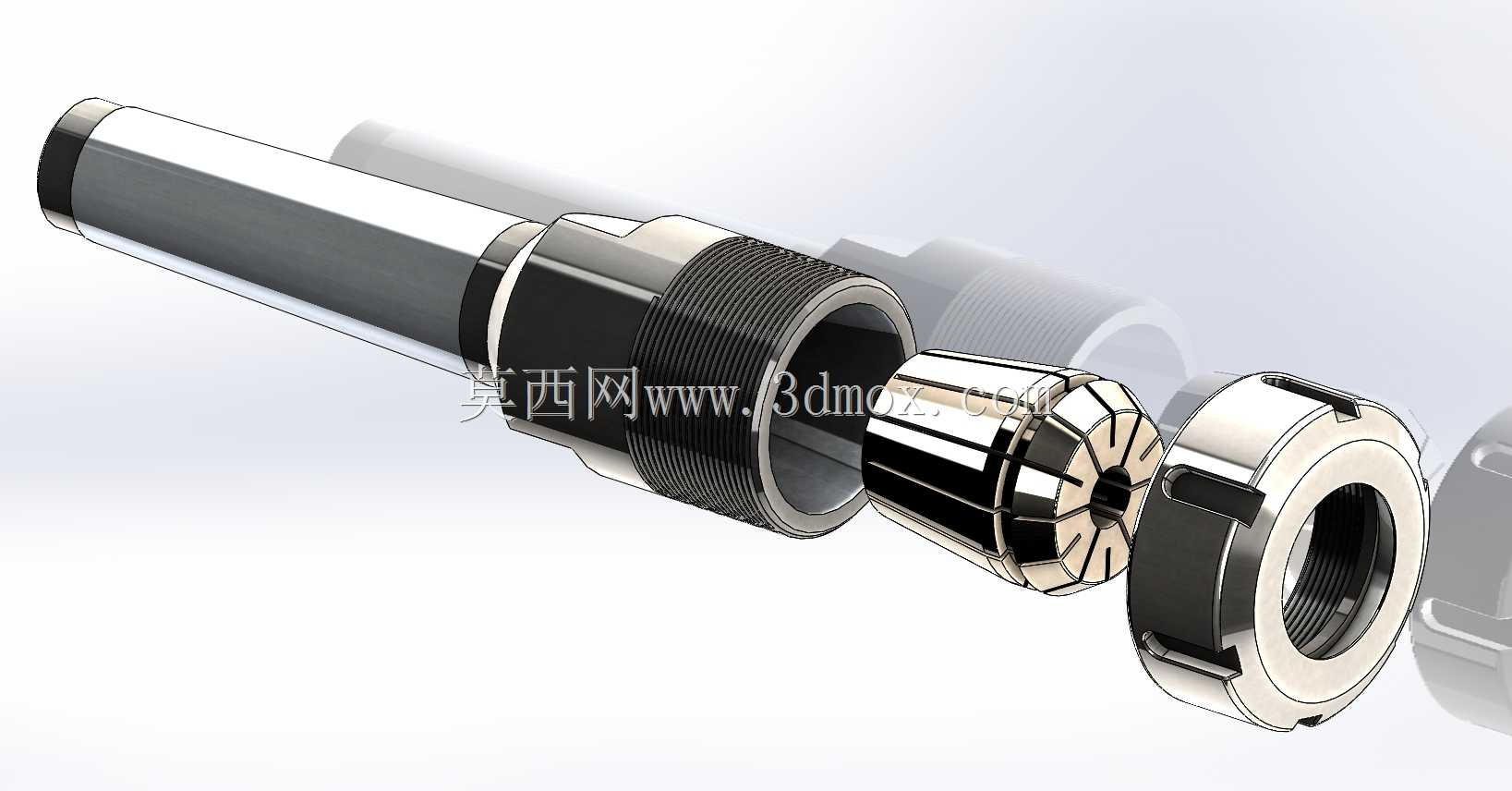

  这套刀柄组件是数控加工中心、铣床等金属切削设备上的核心刀具夹持部件,主要承担刀具与机床主轴之间的连接、扭矩传递以及刀具同轴度保证的作用,在精密铣削、钻孔、铰孔、攻丝等加工场景中应用广泛。从结构拆分来看,整套组件包含CM4锥度的刀柄本体、ER40型弹性筒夹、锁紧螺母三个核心部分,各部件之间的配合精度直接决定加工过程中的刀具跳动量,进而影响工件加工表面质量与刀具使用寿命。

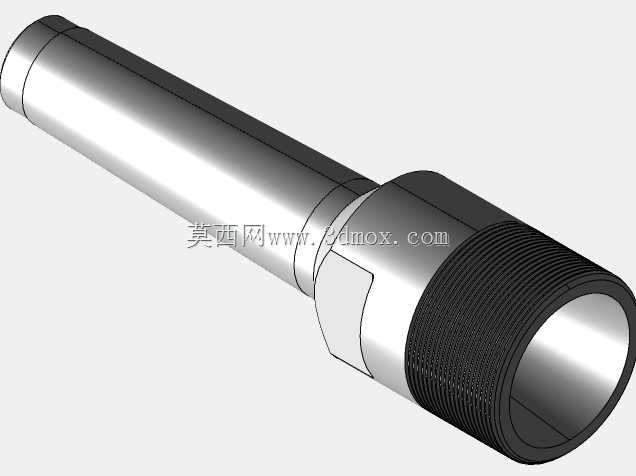

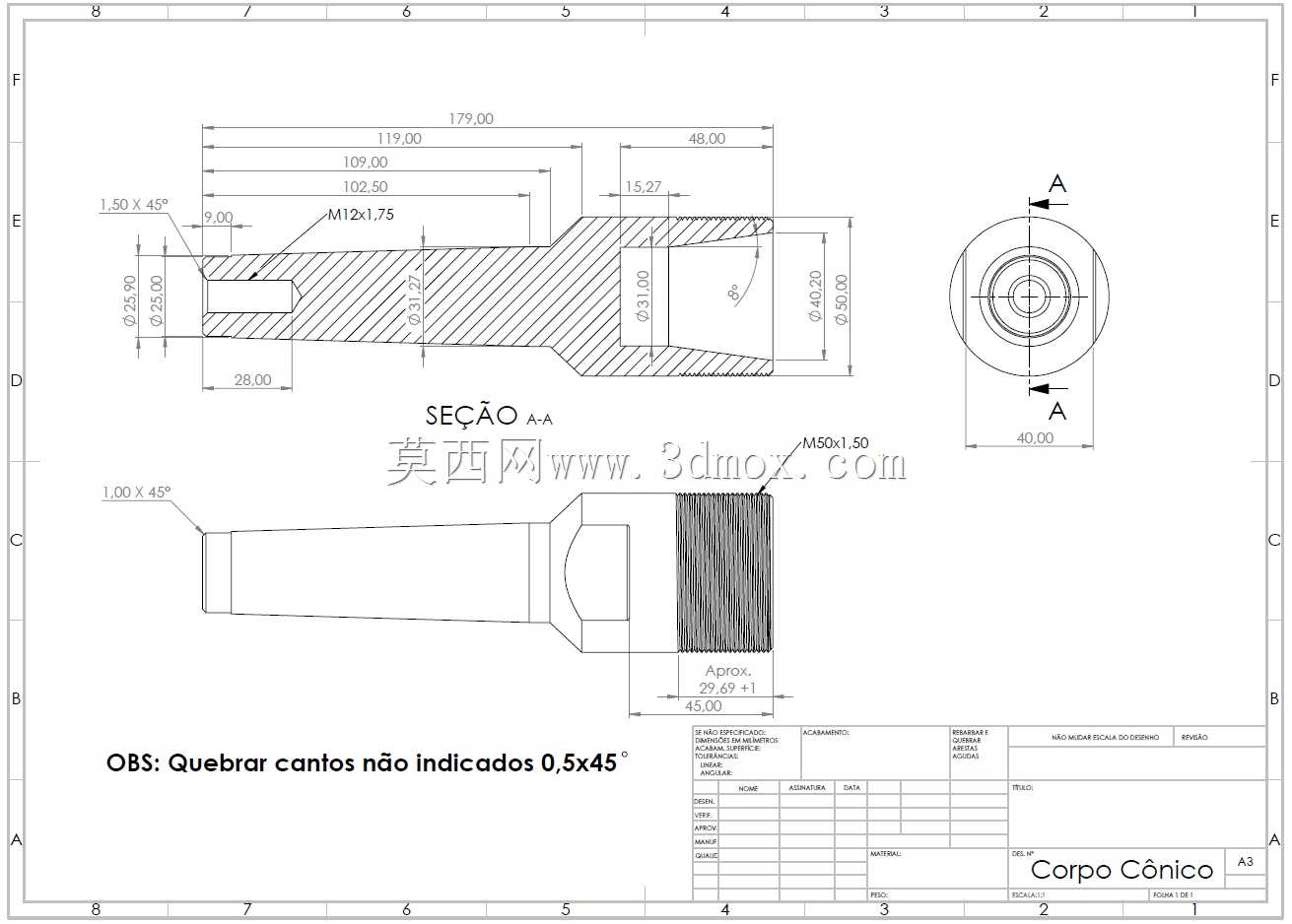

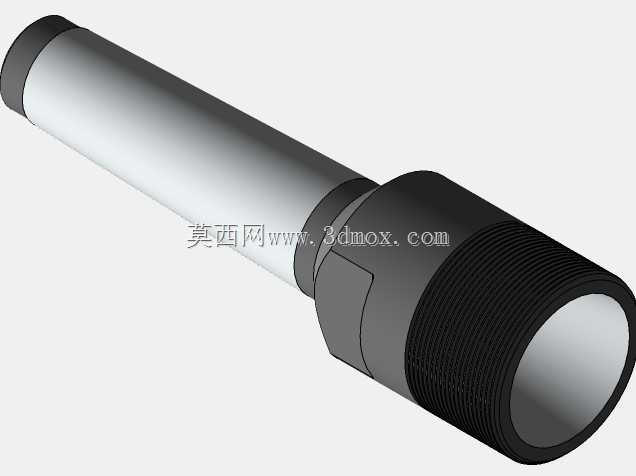

  设计过程中首先要匹配机床主轴的锥度接口,CM4锥柄的锥度参数严格遵循通用机床主轴接口标准,锥面的接触率需要达到85%以上,才能保证高速旋转时的连接刚性,避免锥面配合间隙引发的振动。刀柄本体的直柄段长度需要结合机床主轴的端面安装尺寸确定,既要保证锥柄完全插入主轴锥孔后,刀柄端面与主轴端面留有合理的贴合间隙,又要避免过长的悬伸量增加刀具系统的悬臂长度,降低整体刚性。本体上的螺纹段与锁紧螺母配合,螺纹精度选用6H/6g的中等配合精度,既保证螺母旋合顺畅,又不会因螺纹间隙过大导致锁紧时筒夹偏斜。

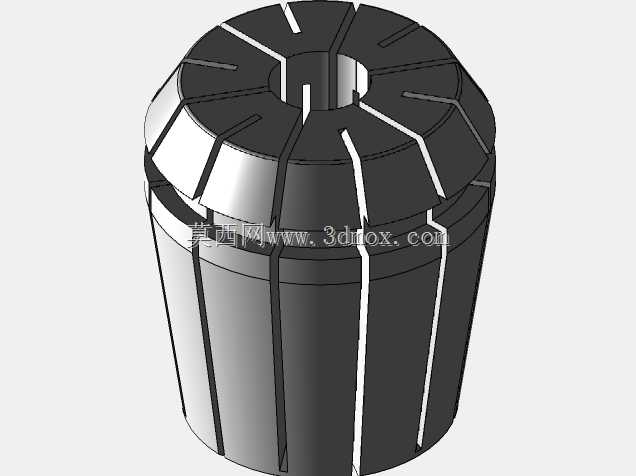

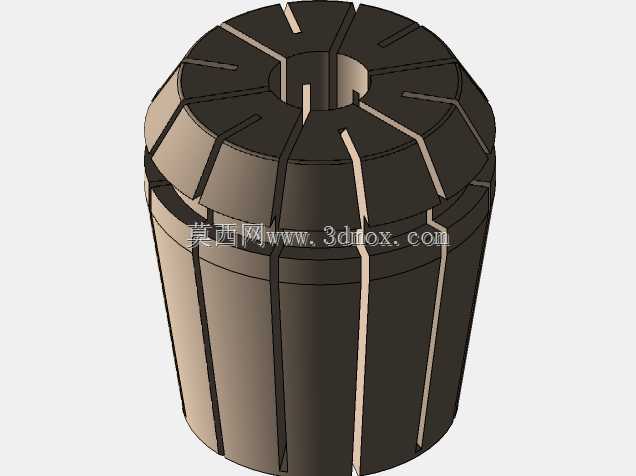

  ER40弹性筒夹是整套组件的核心夹持元件,其开槽结构采用对称分布的直槽设计,槽的数量与宽度经过反复校核,保证在螺母锁紧时,筒夹能均匀收缩,对直径在夹持范围内的刀具柄部形成均匀的抱紧力。筒夹的内孔精度控制在0.01mm以内,锥面与刀柄本体的内锥面配合接触率不低于90%,这样才能保证刀具装夹后的径向跳动在0.005mm以内,满足精密加工的要求。筒夹的材料选用65Mn弹簧钢,经过淬火回火处理后硬度达到HRC44-48,既具备足够的弹性实现反复收缩扩张,又有足够的耐磨性保证长期使用后的精度保持性。

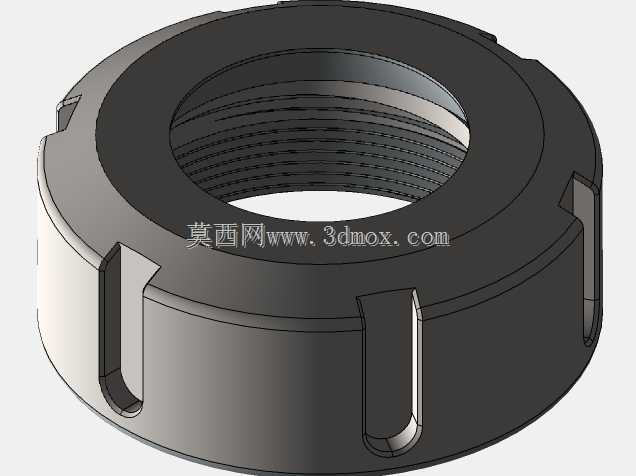

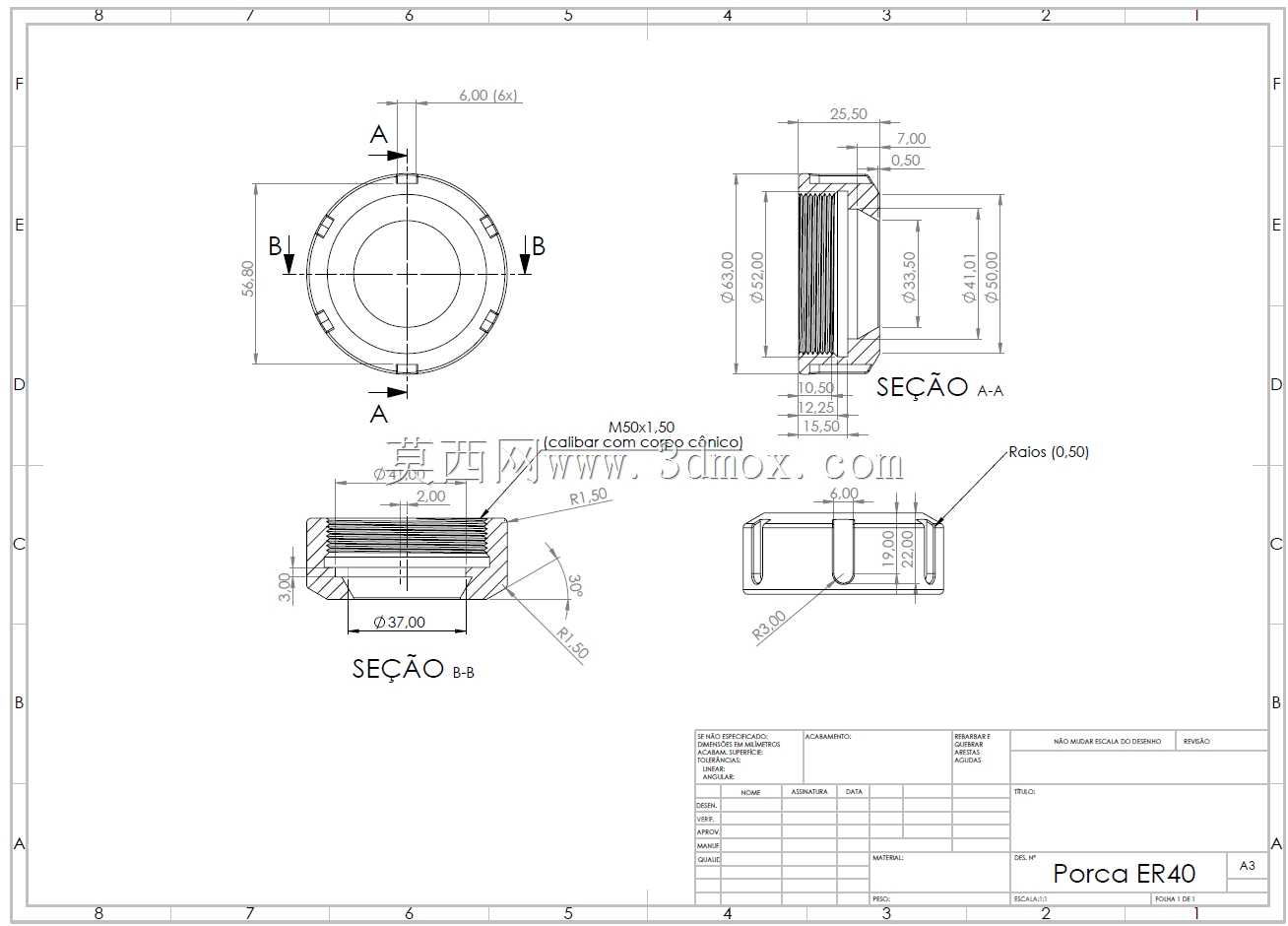

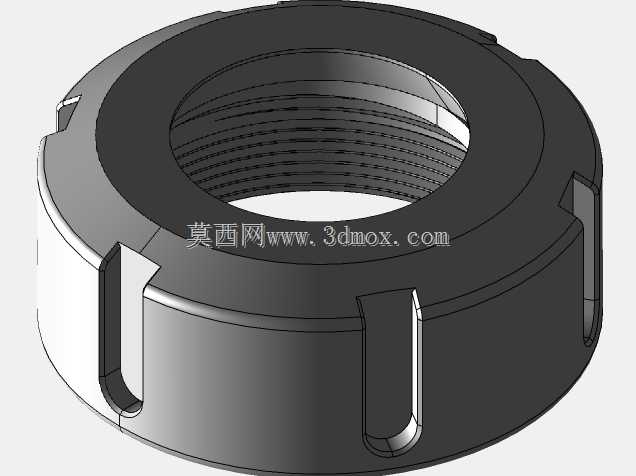

  锁紧螺母的设计需要兼顾锁紧力矩与动平衡性能,螺母的外圆设计有滚花结构,方便手动预紧,同时螺母的端面与筒夹的端面接触处设计有合理的倒角,避免锁紧时应力集中导致筒夹端部开裂。螺母上的锁紧卡槽适配标准ER扳手,卡槽的位置与深度经过优化,保证扳手施加力矩时不会打滑,同时不会因为卡槽过深降低螺母自身的结构强度。在高速加工场景下使用时,螺母还需要做动平衡校正,剩余不平衡量控制在G2.5等级以内,避免高速旋转时产生过大的离心力引发振动。

  从安装边界来看,整套组件装配完成后,最大外径出现在锁紧螺母位置,需要保证该外径尺寸小于机床主轴的周边干涉尺寸,避免换刀过程中与刀库、机床护罩发生碰撞。刀具装夹后的悬伸长度可以根据加工需求调整,但最大悬伸量不建议超过刀柄直径的4倍,否则会大幅降低刀具系统的刚性,引发加工振刀。在实际使用中,装配前需要将锥柄表面、筒夹内外锥面、螺母配合面的铁屑与油污擦拭干净,任何细小的杂质都会导致装夹后刀具跳动超差,甚至损坏锥面配合精度。锁紧螺母的拧紧力矩需要控制在推荐范围内,力矩过小会导致刀具夹持力不足,加工过程中出现刀具打滑甚至飞脱的风险;力矩过大则会导致筒夹过度收缩,出现永久变形无法复位,甚至损坏刀柄本体的螺纹结构。

  这套结构的设计优势在于夹持范围广,通过更换不同内孔尺寸的ER40筒夹,可以夹持直径从2mm到26mm的各类直柄刀具,不需要更换刀柄本体,大幅降低了生产现场的刀柄配置成本。同时ER系列筒夹的通用性极强,市场上的同规格筒夹都可以互换,后期维护更换十分方便。在进行深腔加工时,还可以根据需求选配加长型ER40筒夹,在不更换刀柄的前提下增加刀具的悬伸长度,适配特殊加工场景的需求。
