短距离包装袋皮带输送设备三维设计

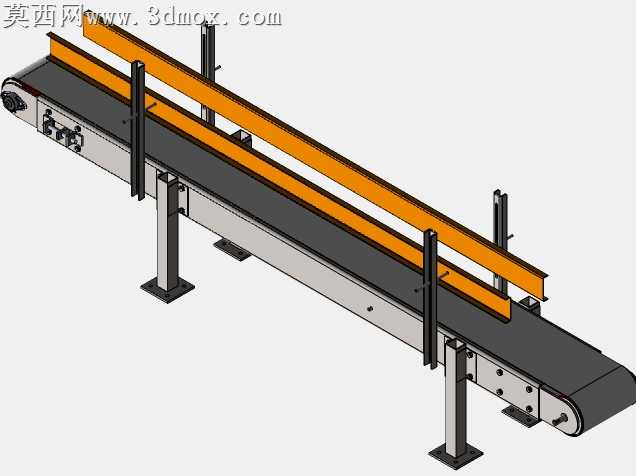

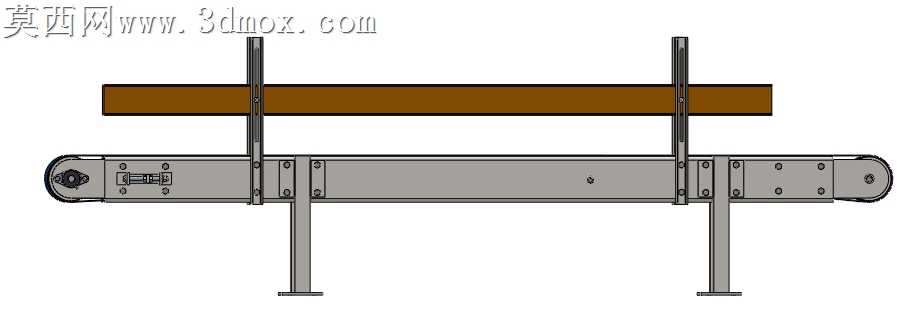

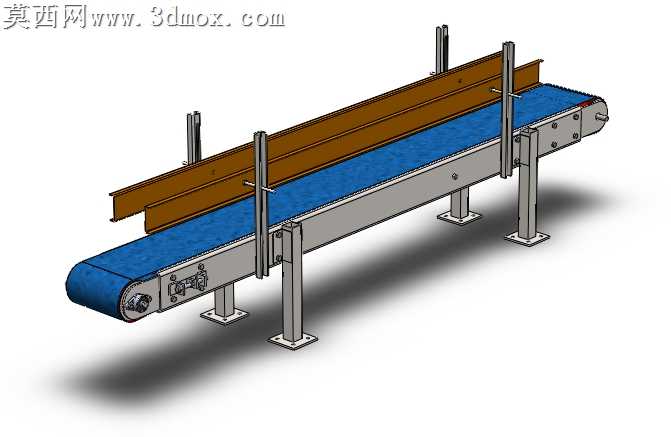

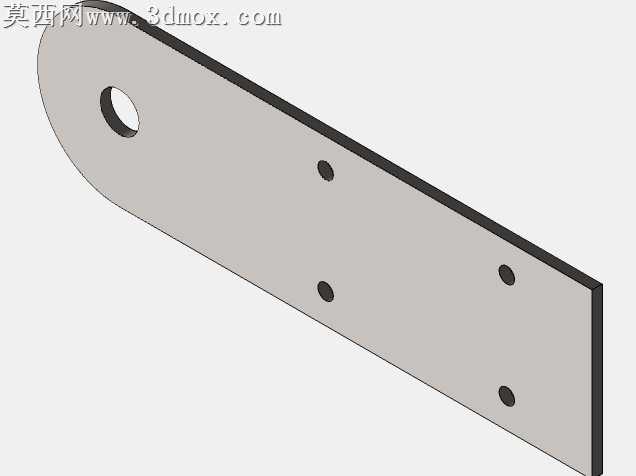

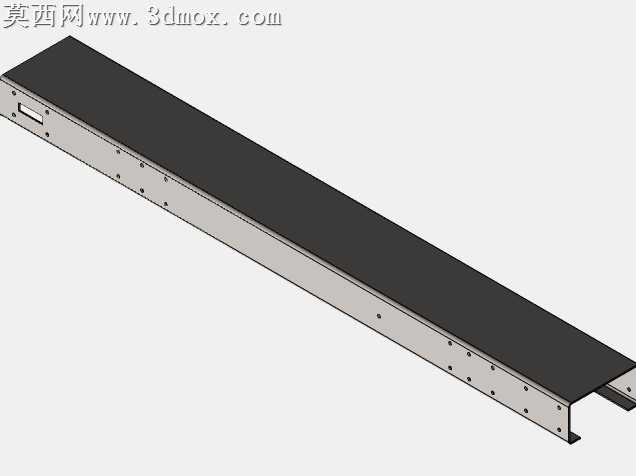

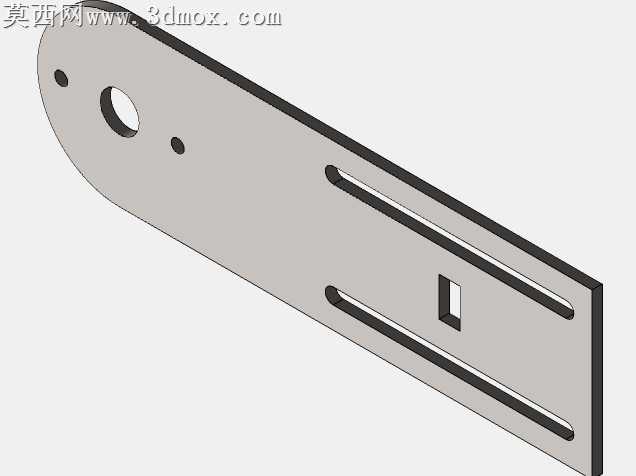

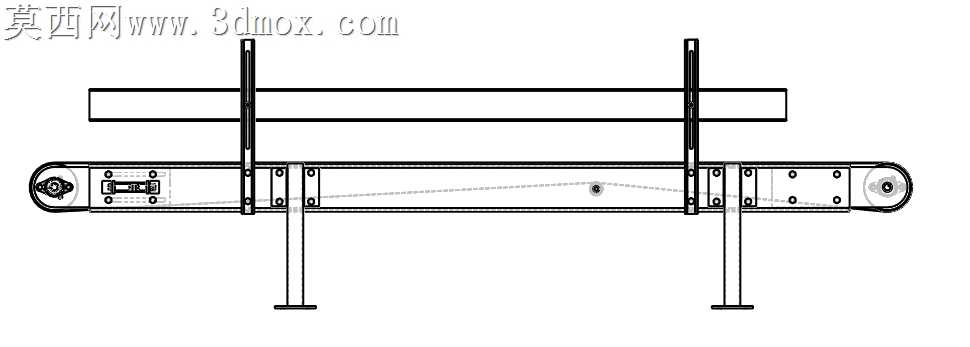

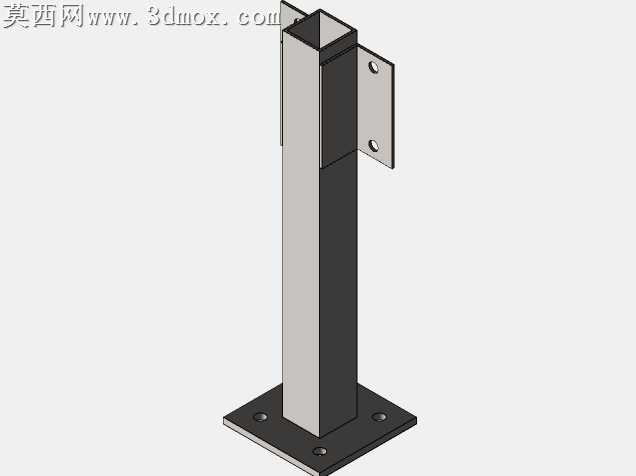

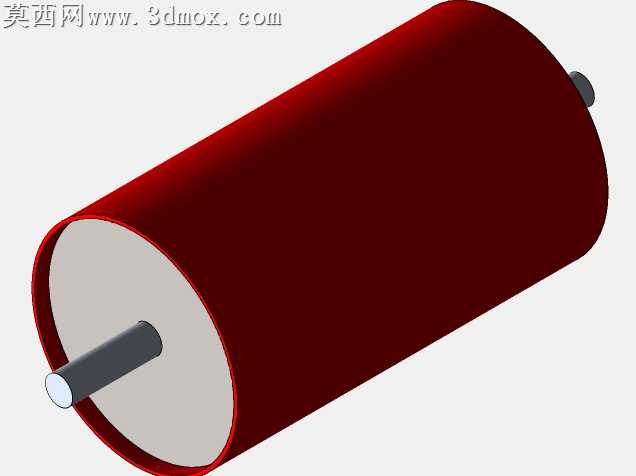

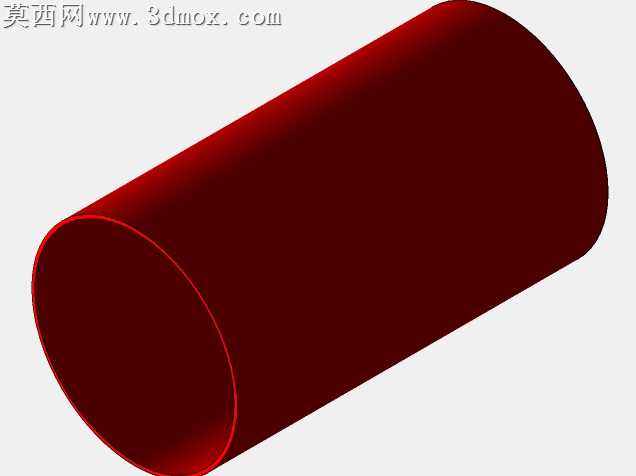

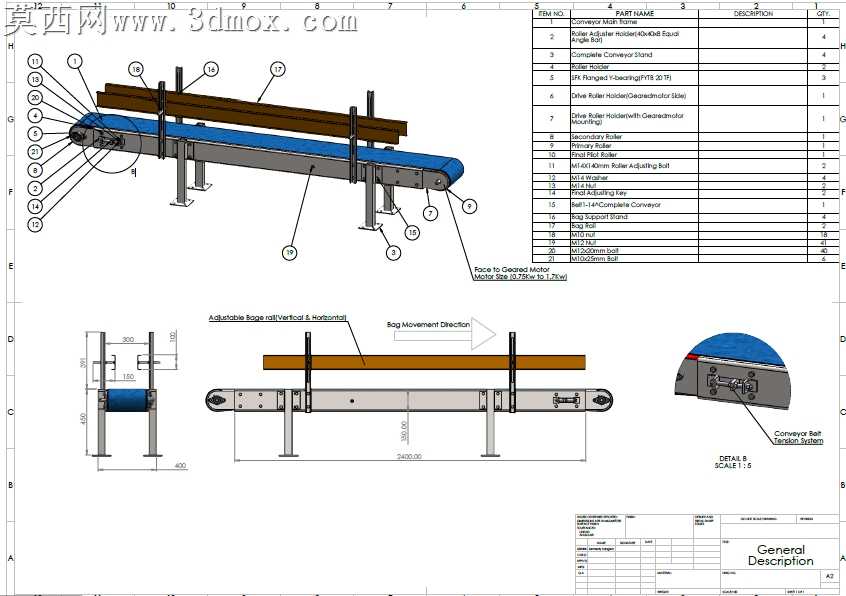

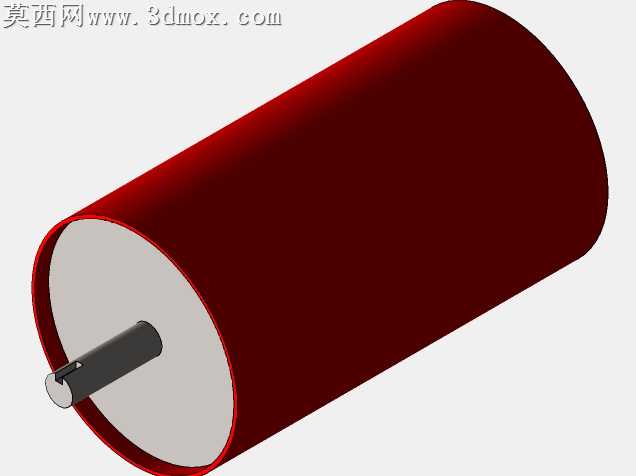

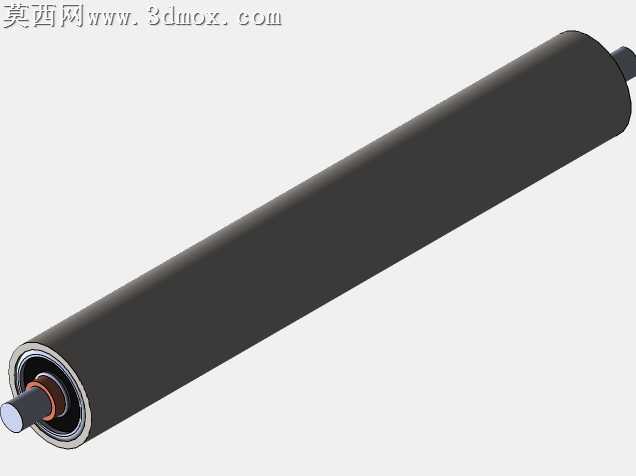

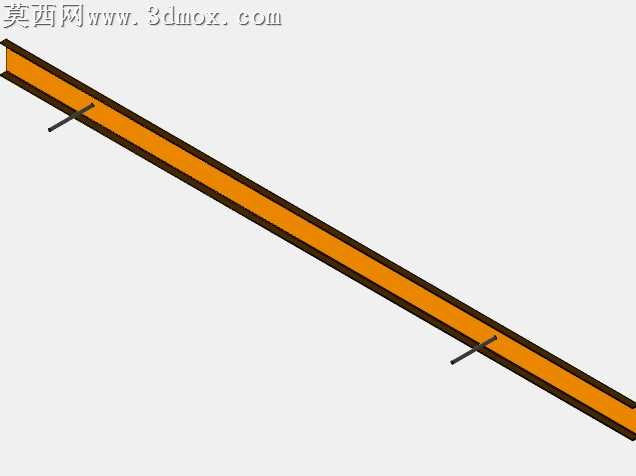

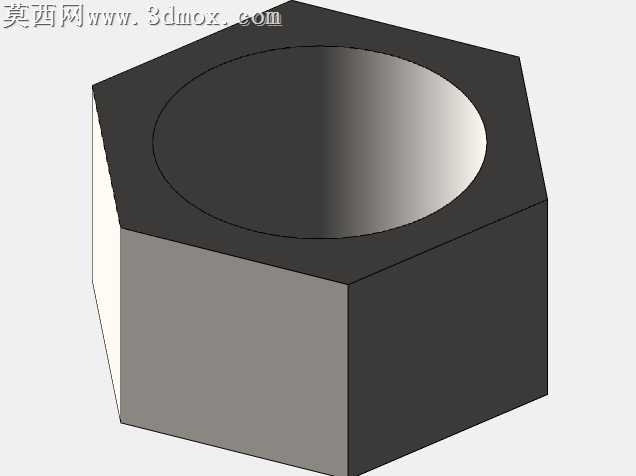

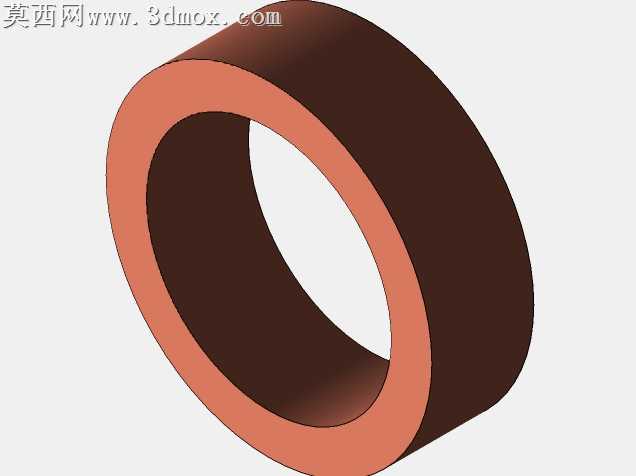

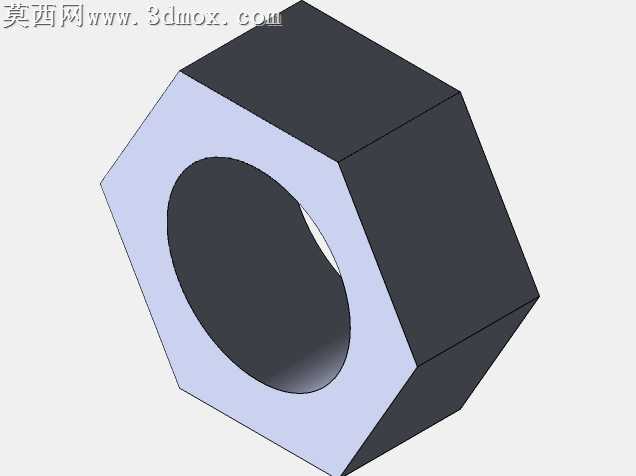

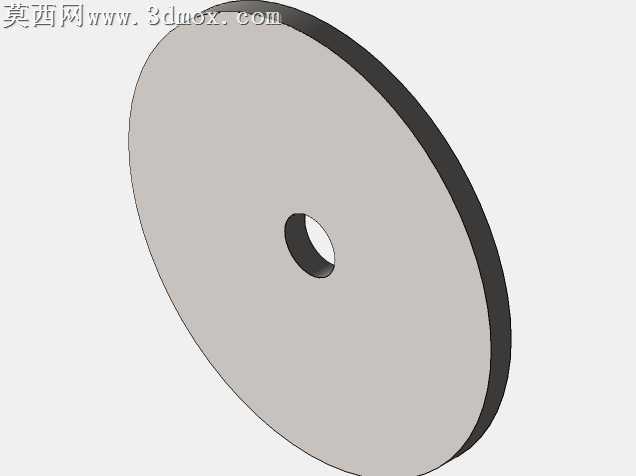

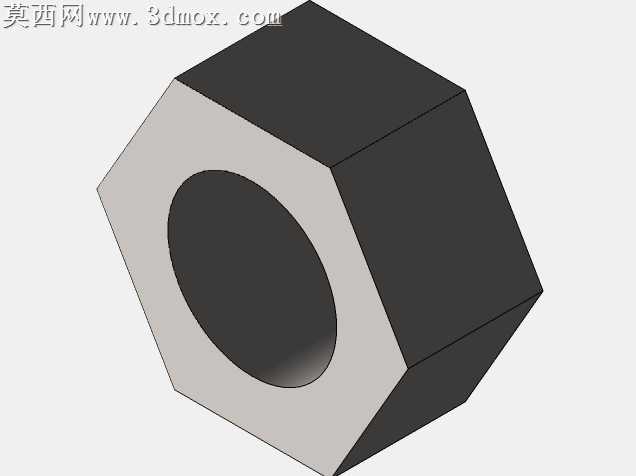

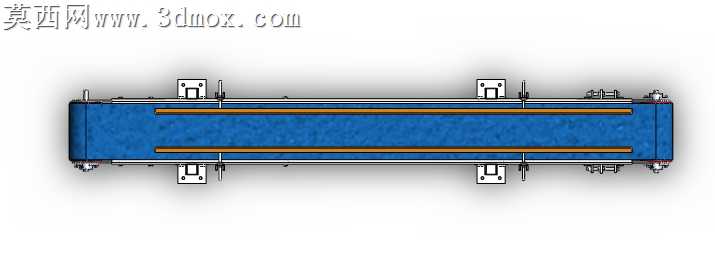

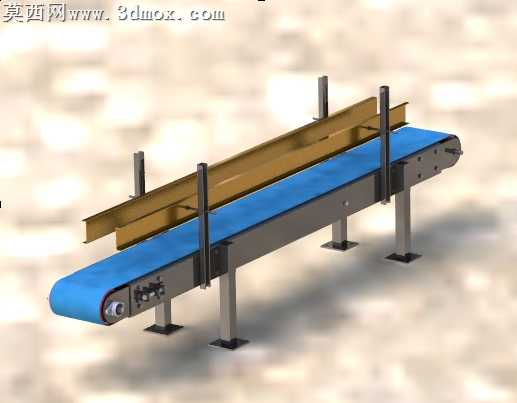

本作品为短距离包装袋输送设备的三维设计成果，采用SOLIDWORKS完成全参数化建模，搭配专业渲染模块完成效果呈现，整体建模过程严格遵循机械设计规范，所有零部件尺寸均匹配2-50Kg包装袋的输送工况需求，具备完整的可加工参考性。建模阶段首先从主体承载框架入手，采用矩形截面型钢搭建机架主体结构，通过拉伸、切除、焊接特征模拟型钢拼接的连接结构，精准还原机架的折弯、安装孔位细节，确保框架的结构强度符合重载输送的承重要求。皮带部分采用柔性件建模逻辑，通过扫描特征贴合两端辊筒的曲面轮廓，还原蓝色PVC皮带的张紧安装状态，同时对皮带表面做细微的纹理材质处理，模拟工业输送皮带的防滑磨砂质感。两侧的导向护栏采用双层型钢设计，通过可调节高度的立式支杆与机架连接，建模时预留了支杆的调节滑槽结构，还原实际设备中可根据包装袋尺寸调整护栏间距的功能特性，护栏表面赋予金属烤漆材质，呈现工业型钢的哑光金属质感。设备支腿采用方形钢管搭配方形地脚板的结构，每个地脚板上预留膨胀螺栓安装孔，支腿与机架之间采用螺栓连接特征建模，还原真实的装配逻辑，支腿表面赋予拉丝不锈钢材质，地脚板做发黑防锈处理的材质表现。两端的驱动与从动辊筒单独做细节建模，还原辊筒的轴端、轴承安装位、驱动端的传动连接结构，驱动端的电机安装座做一体化建模，匹配标签标注的电机驱动属性，还原动力传输的结构逻辑。渲染阶段采用工业场景的柔光环境，对金属材质的反射参数做精细化调整，区分不同金属部件的表面质感差异，皮带的橡胶材质、机架的碳钢喷漆材质、支腿的不锈钢材质、护栏的烤漆材质均做独立的材质参数调试，避免不同部件质感同质化。整体设计思路围绕短距离工位衔接的使用场景展开，可与缝包机等下游包装设备直接衔接，完成包装袋的工位间短距离转运，建模过程中充分考虑设备的装配合理性，所有连接结构均符合常规输送设备的加工工艺要求，无干涉、无不合理结构，可直接用于设备方案展示、结构参考以及教学演示使用，完整还原了小型皮带输送机的全部结构细节，从整体框架到细小的安装紧固件都做了对应建模，保证模型的完整性与还原度。
