老式战术手持LED照明手电结构设计

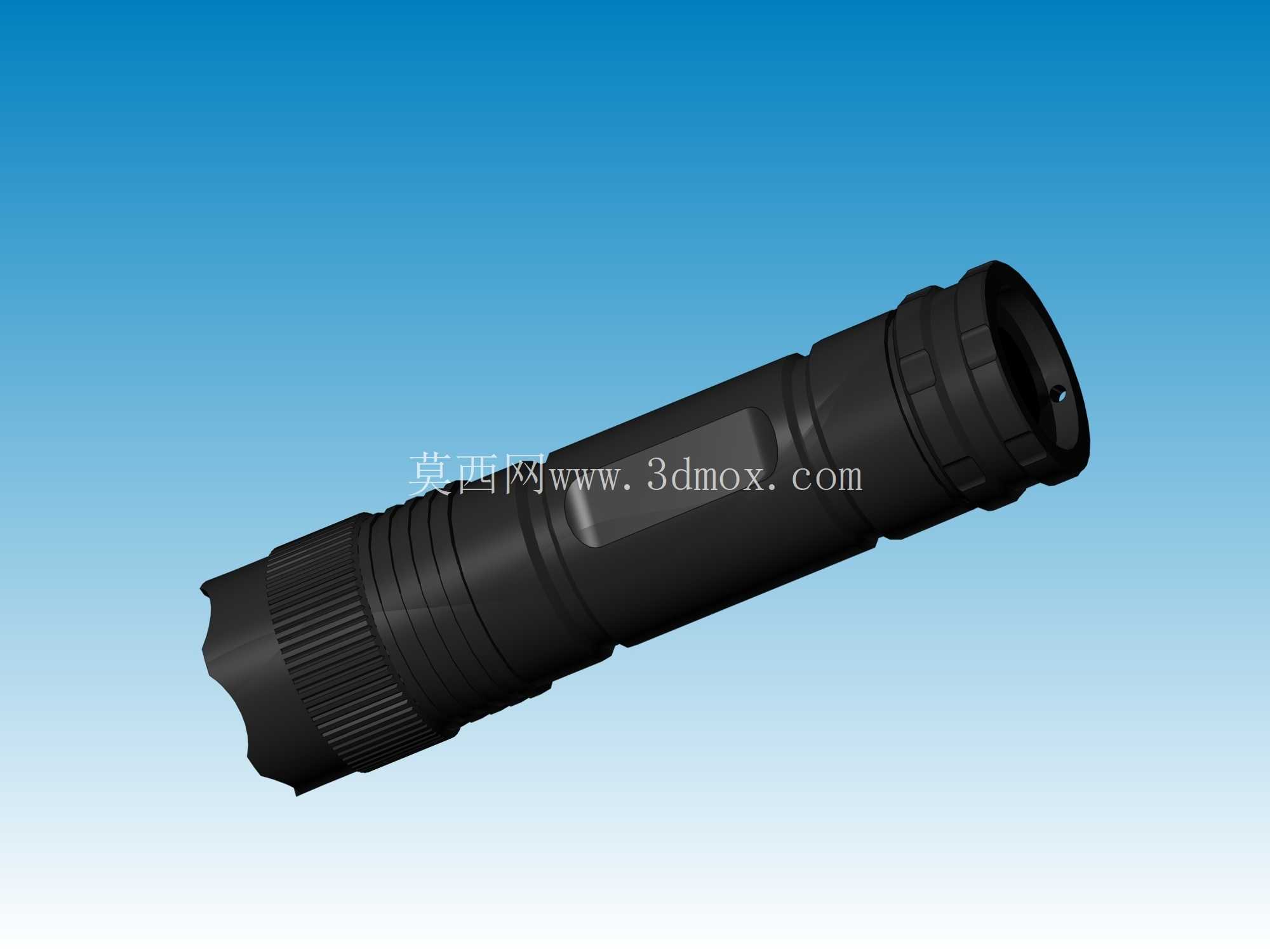

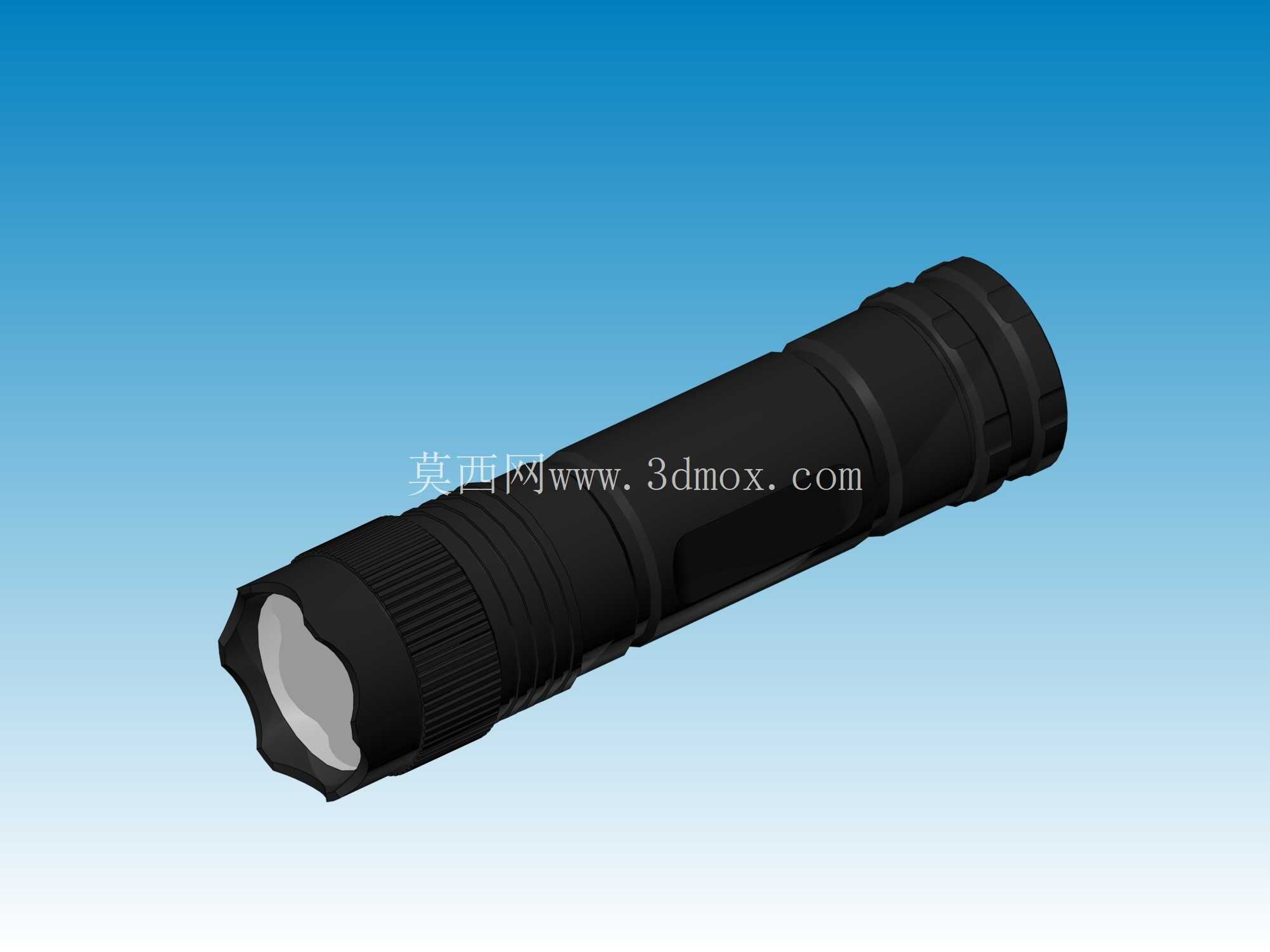

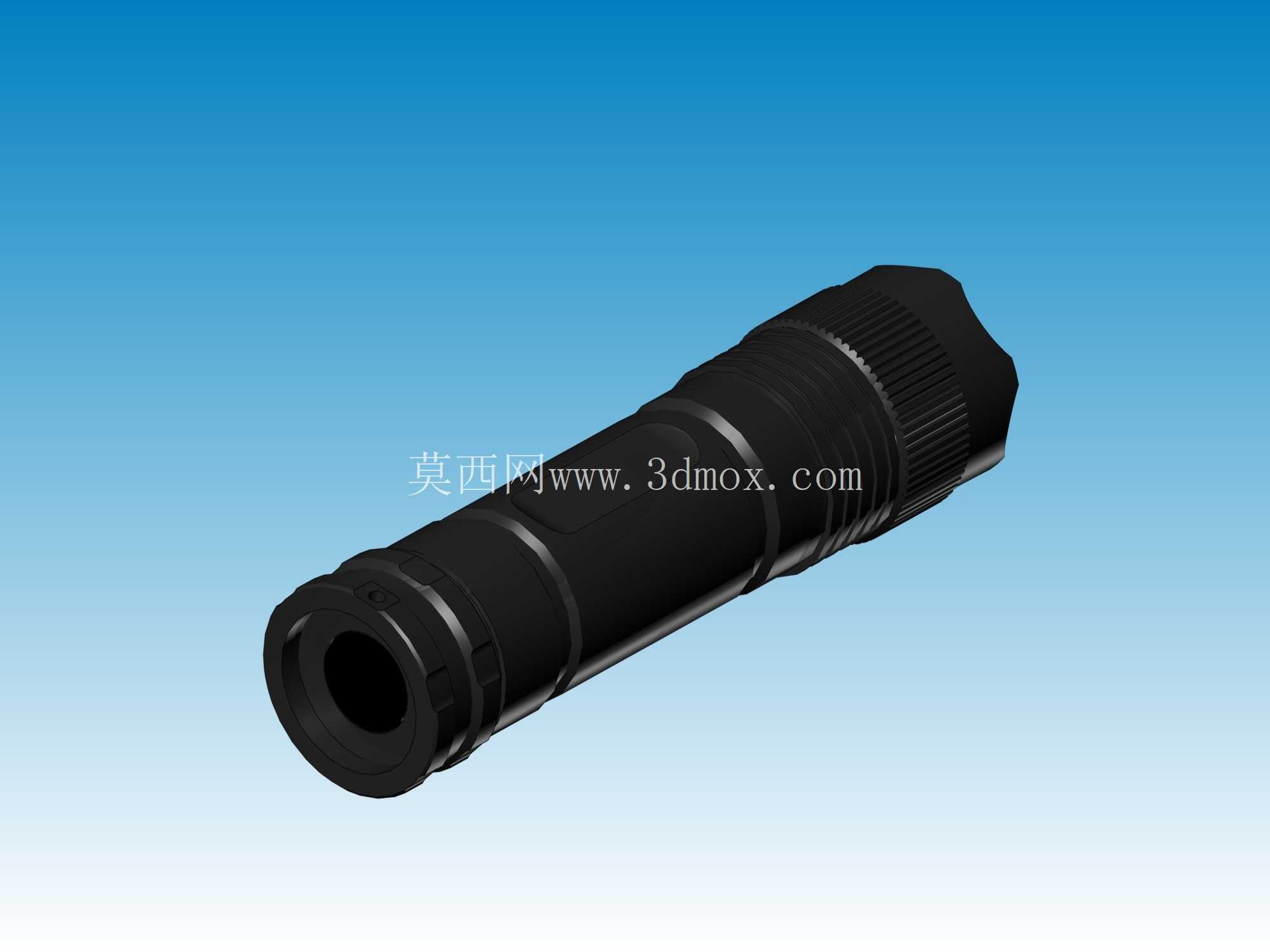

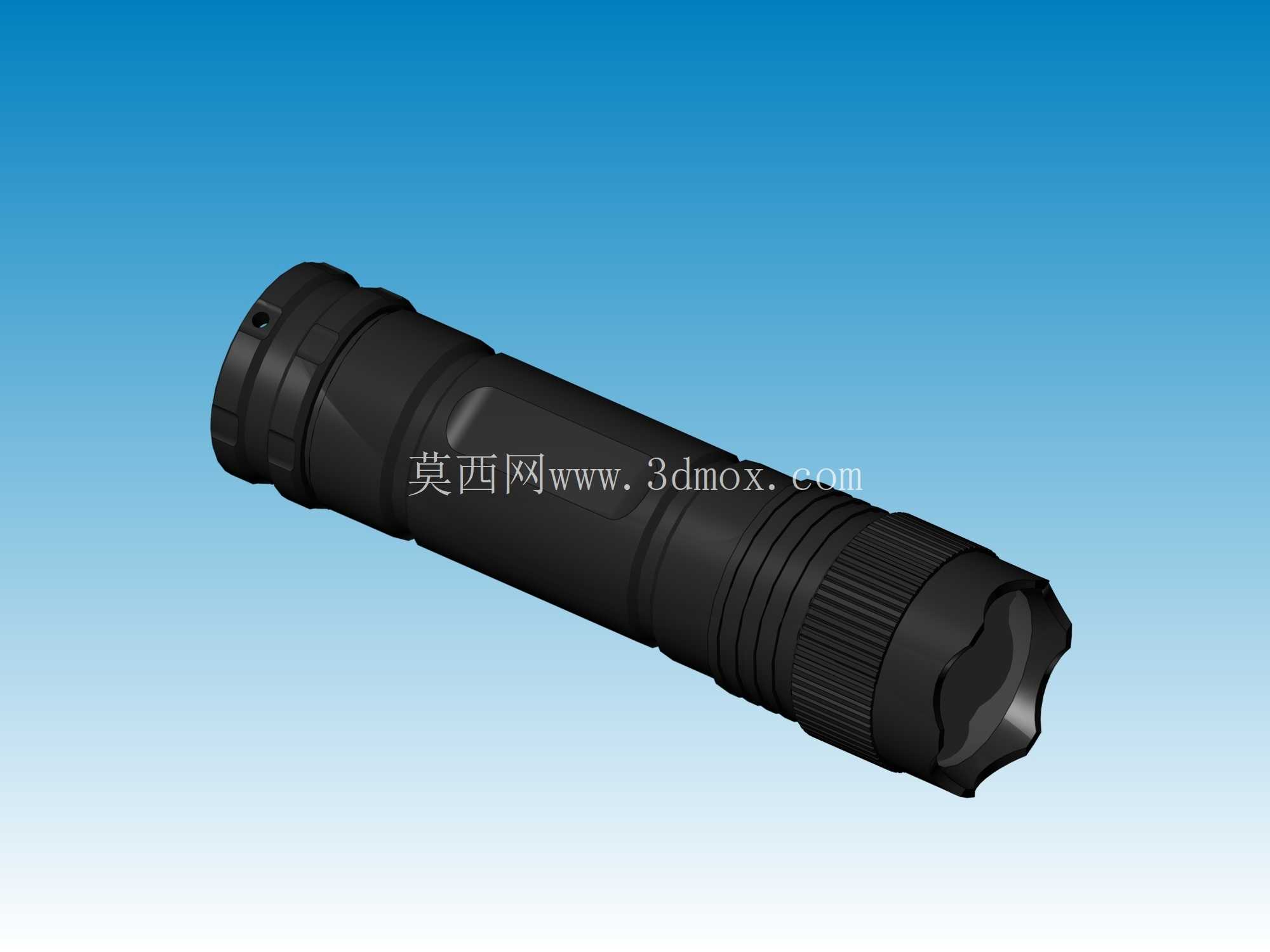

　　这款老式战术手电的三维结构设计，核心围绕户外作业、应急巡检、战术使用等多场景的实际需求展开，建模过程中优先还原了实体产品的握持手感与结构可靠性，没有做多余的装饰性曲面改动，完全贴合量产实物的装配逻辑。从实际使用场景来看，这类手电常被用于野外勘探夜间作业、设备运维应急照明、户外徒步夜间探路，部分战术场景下还会搭配枪械夹具做战术照明使用，因此结构设计上首先考虑了抗跌落、防滑握持、快速操作的核心需求。筒身主体采用直筒带防滑滚花的结构，滚花区域设置在握持时手指自然贴合的位置，滚花纹理的深度控制在0.3mm左右，既保证戴防滑手套操作时不会打滑，又不会因为纹理过深积攒污渍、硌伤手掌。灯头位置做了加厚的防撞包边，包边突出灯头玻璃平面2mm，意外跌落时首先接触地面的是金属包边，不会直接冲击透光镜片与LED灯珠，这个结构细节在实际户外使用中能大幅降低镜片碎裂的概率。筒身侧面设置了扁平的操作按键，按键突出筒身表面1.2mm，按键周边做了下沉式的限位槽，避免放在口袋、装备包中被误触点亮，浪费电池电量，按键的按压力度设置在5N左右，单手拇指操作时不需要刻意发力就能完成开关与档位切换，同时不会因为轻微挤压触发。

　　从设计思路上看，整个手电的结构采用分段式装配逻辑，灯头组件、筒身电池仓、尾盖三个部分通过螺纹连接，螺纹位置预留了0.1mm的密封圈安装槽，装配后可以达到IPX6级别的防水能力，应对雨天使用、短时间浅水浸泡都不会出现电路进水故障。筒身内部的电池仓尺寸严格匹配18650锂电池的外形尺寸，仓壁厚度设置为1.5mm，既保证筒身的结构强度，挤压、磕碰时不会变形挤压电池，又不会因为壁厚过大增加整体重量，整机带电池的重量控制在180g左右，长时间单手握持不会产生明显的酸胀感。

　　灯头内部的反光杯采用抛物线曲面设计，建模时反复调整了曲面焦点位置，保证LED灯珠发出的光线经过反光杯反射后形成中心聚光、周边泛光的照明效果，中心照射距离可以达到150米以上，周边泛光范围覆盖3米内的区域，满足行走时脚下路面照明与远距离目标观察的双重需求。安装边界方面，这款手电的筒身直径为28mm，总长度为135mm，常规的手电夹具、自行车灯架、战术导轨夹具都可以直接适配，不需要额外做转接结构，尾盖位置预留了挂绳孔，孔径为4mm，可以穿过直径3mm以内的安全挂绳，挂在手腕或者装备挂点上，避免使用时失手掉落。

　　建模过程中所有的配合面都预留了合理的装配公差，螺纹配合的间隙控制在0.05mm，密封圈的压缩量设置为25%，既保证装配时的顺畅度，又能满足防水、防松的使用要求，筒身表面的防滑纹理、灯头的散热槽都做了等比例还原，散热槽的深度为1mm，长时间高亮使用时可以快速导出灯珠产生的热量，避免灯珠因为温度过高出现光衰、寿命缩短的问题。整体结构没有采用复杂的异形曲面，所有零件都适合采用数控车削加工，量产时的加工难度低，良率容易控制，后期维护时只需要拧开对应的螺纹段就可以更换灯珠、电池、密封圈等易损件，不需要专用工具，野外场景下也可以快速完成维护操作。
