7寸ESP32显示屏嵌入式安装防护外壳

这款外壳针对7寸ESP32显示屏的户外嵌入式部署场景设计，常见于户外环境监测终端、小型工业设备人机交互面板、开源硬件创客项目的显示单元防护，解决裸屏直接安装时易受磕碰、积灰、溅水影响使用寿命的问题，同时兼顾嵌入式安装后的外观平整度，避免屏幕边缘裸露带来的布线杂乱、固定不牢等工程问题。

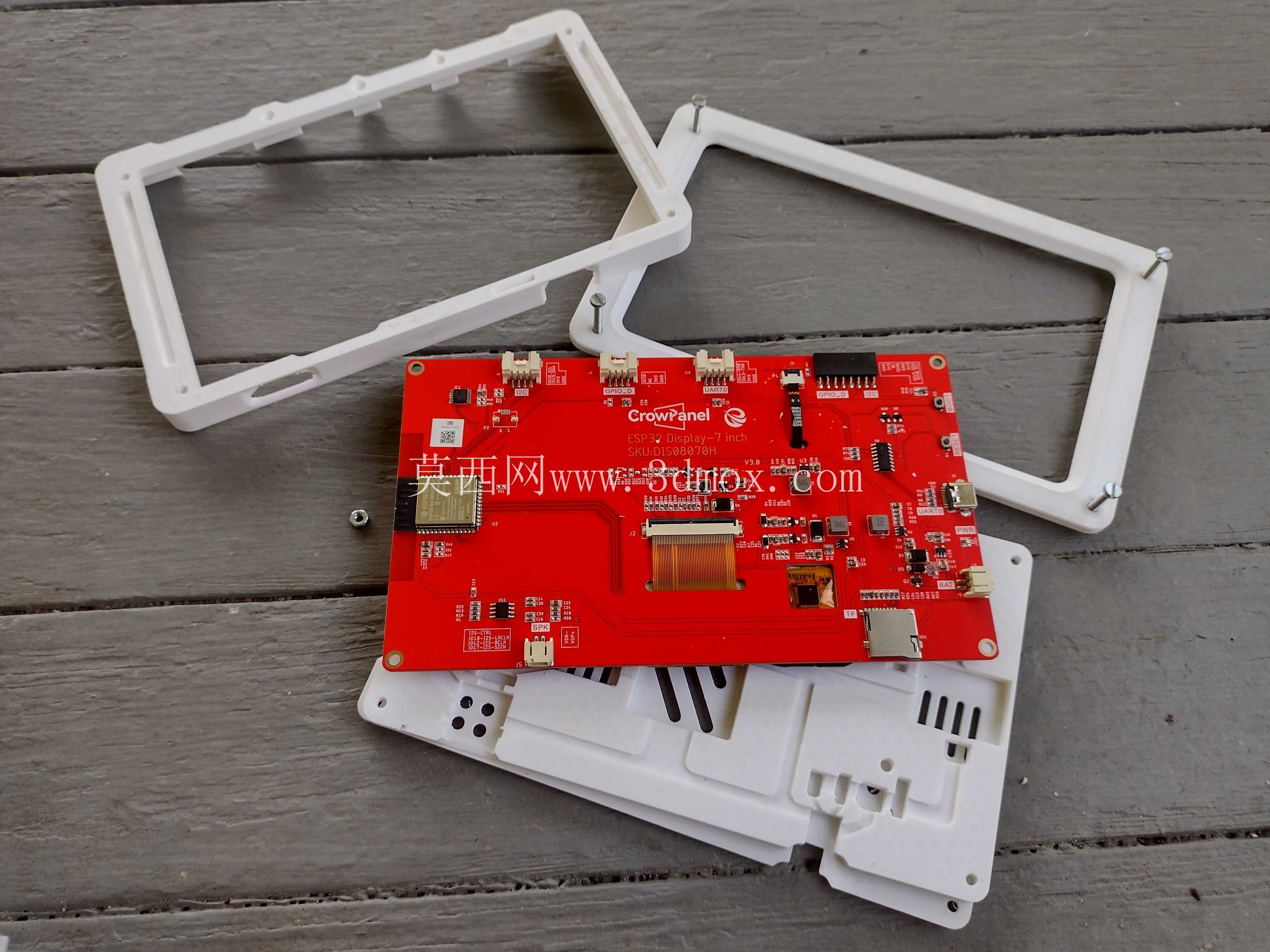

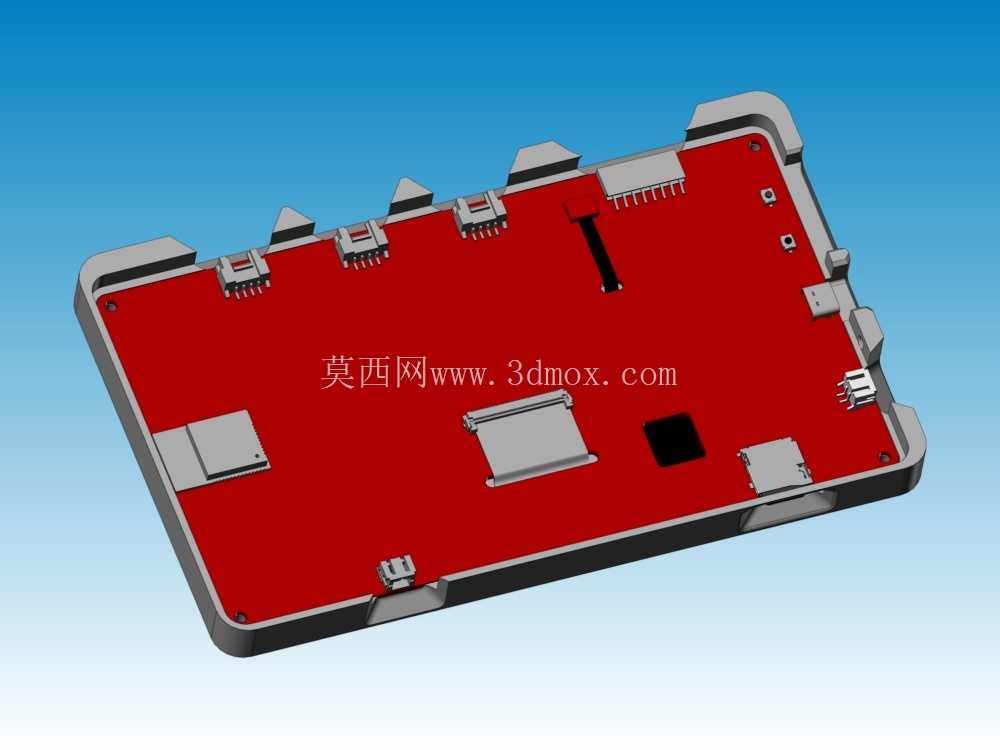

从结构设计逻辑来看，外壳采用四部分分体式组合结构，拆分逻辑围绕屏幕装配、嵌入式固定、边框密封三个核心需求展开，无需复杂的卡扣结构，全部依靠标准紧固件完成装配，降低小批量加工时的工艺难度，不管是3D打印打样还是小规模注塑生产都能快速实现。边框位置预留的屏幕保护膜间隙，是考虑到户外使用场景下屏幕易被剐蹭，用户可自行加装钢化膜或防刮PET膜，不会出现膜片凸起顶到外边框、导致装配缝隙不均的问题，这个细节在很多开源屏外壳设计中容易被忽略，实际装配时往往会因为膜片厚度导致边框压合不严，甚至挤压屏幕造成显示异常。

安装固定层面，设计选用4颗公称直径3毫米、长度20毫米的机器螺钉配合螺母完成锁紧，这个规格的紧固件属于通用标准件，在工业安装现场、创客工作室都能轻易获取，无需定制特殊规格的连接件。螺钉的安装孔位分布在外壳四个角的凸起安装座上，安装座做了局部加厚处理，避免锁紧时应力集中导致外壳开裂，同时安装座的凸起高度刚好匹配嵌入式安装时的面板贴合面，安装时可以直接在设备面板上开出对应尺寸的矩形嵌槽，将外壳整体嵌入后，边框的翻边刚好贴合面板表面，不需要额外设计压片或者固定耳，减少面板加工的工序。

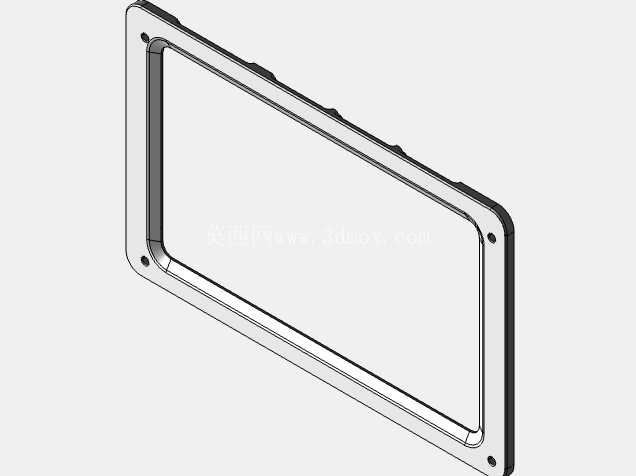

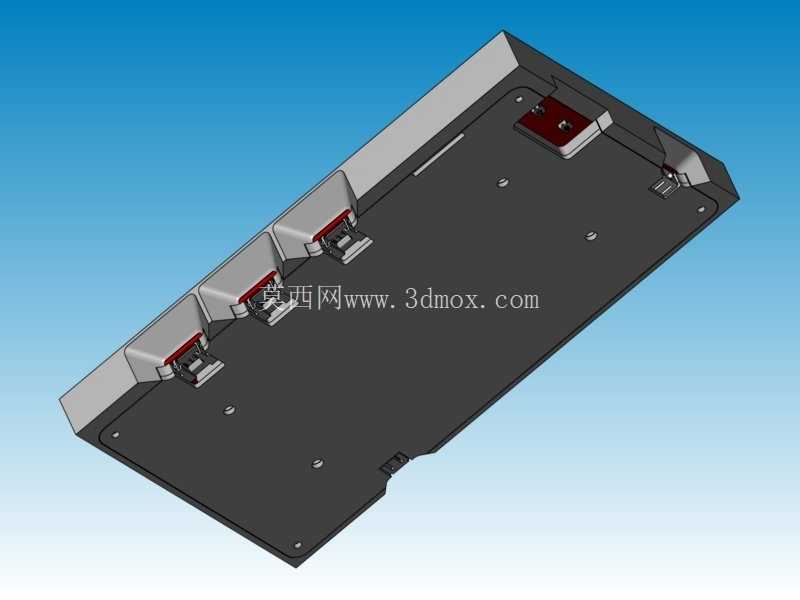

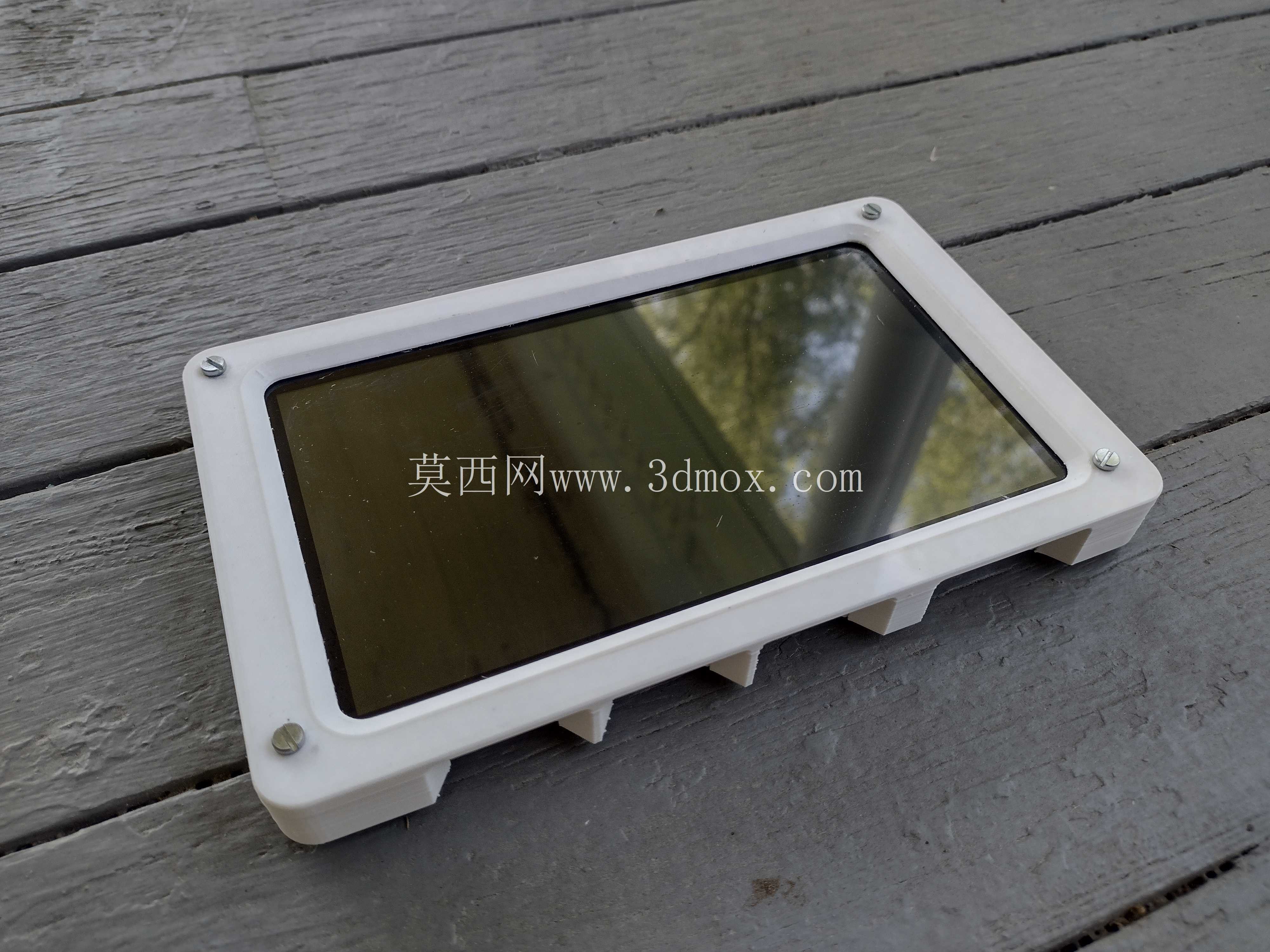

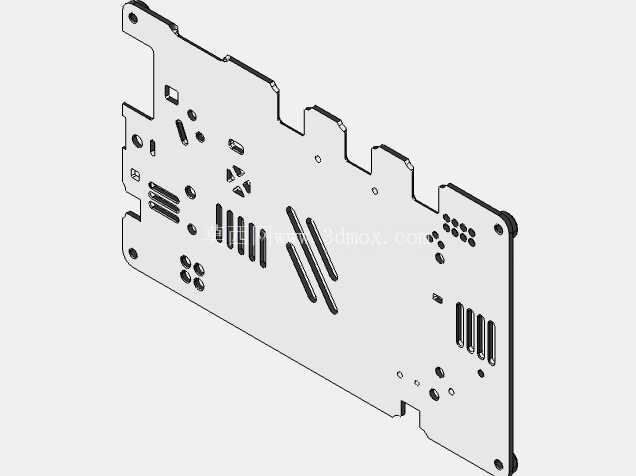

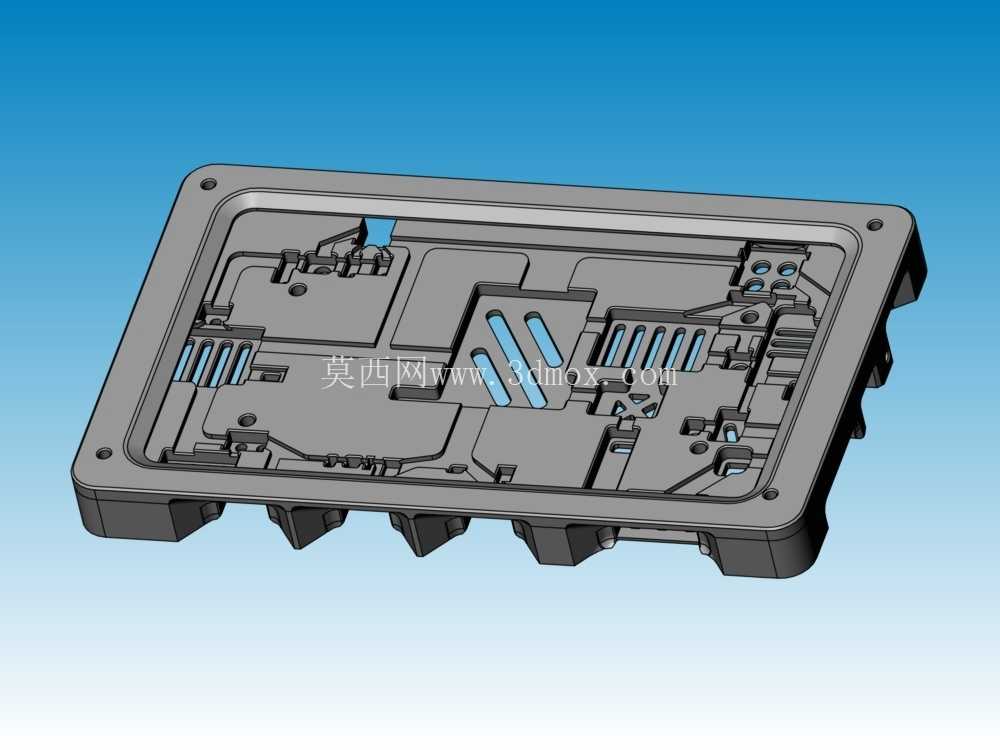

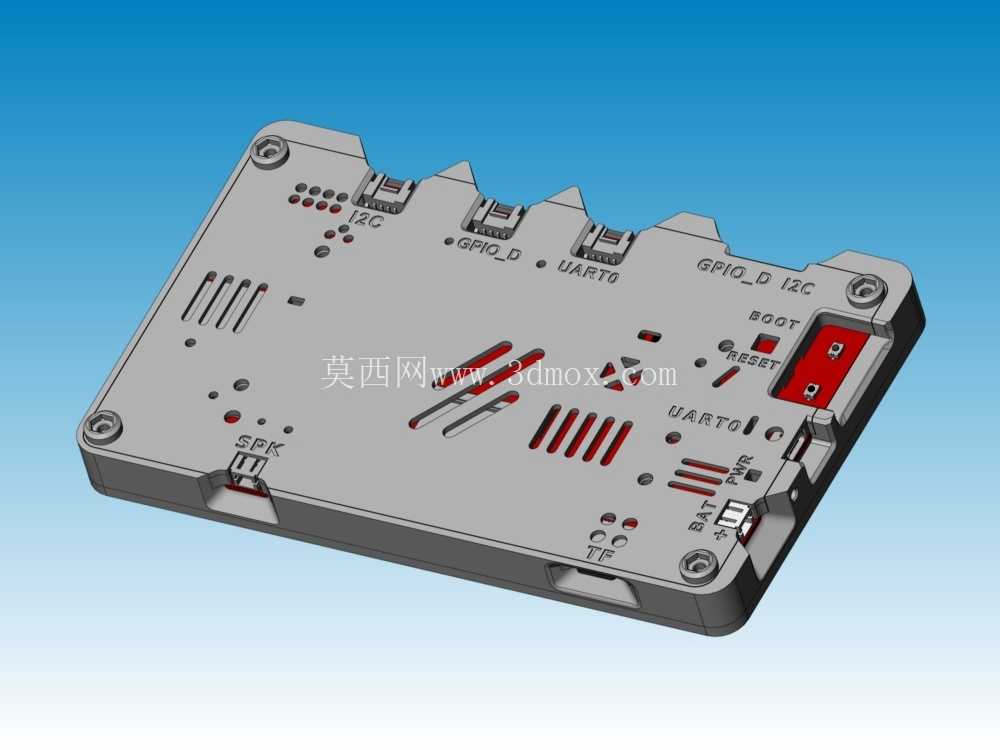

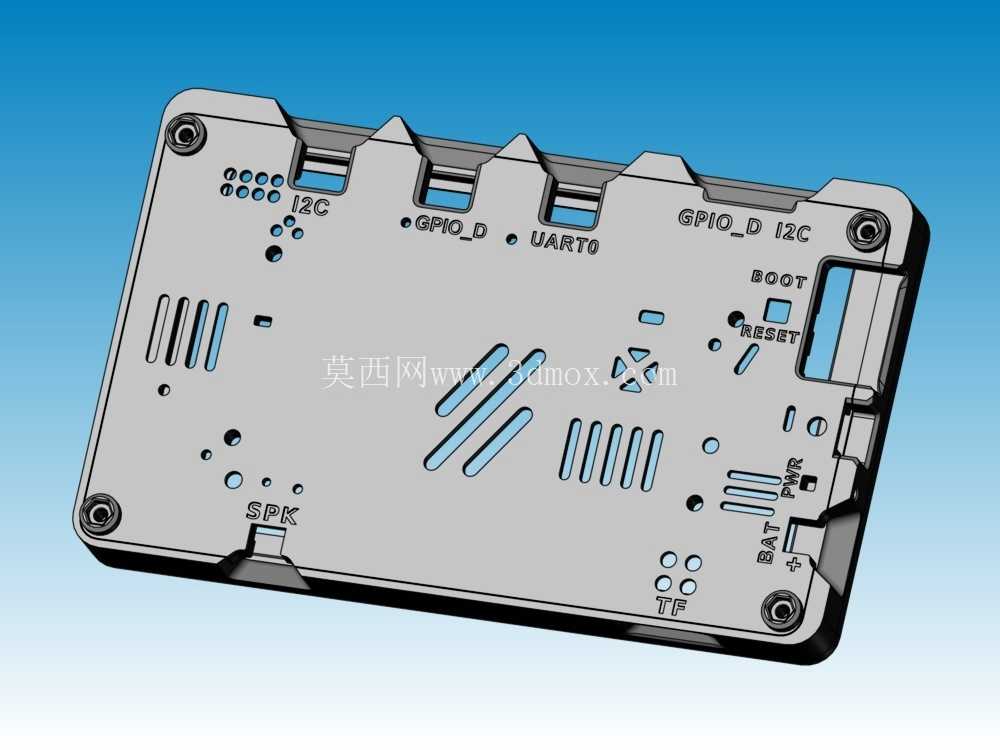

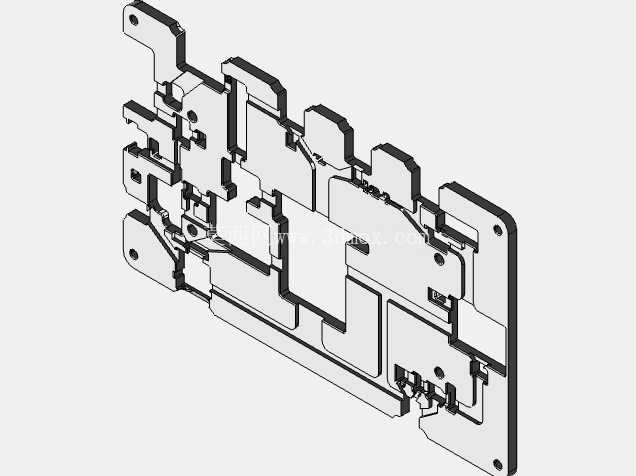

外壳的背部设计有均匀分布的支撑凸台，这些凸台一方面在嵌入式安装时抵住设备内部的安装筋位，避免屏幕受挤压时向内凹陷，另一方面凸台之间留出的空隙可以给屏幕驱动板留出散热空间，7寸ESP32显示屏长时间运行时驱动芯片会产生一定热量，密闭空间内积热会导致屏幕显示漂移、触控灵敏度下降，凸台留出的间隙可以形成自然的空气对流通道，不需要额外加装散热风扇就能满足常规工况下的散热需求。顶部边框做了内凹的沉台设计，沉台深度刚好覆盖屏幕的黑边区域，装配后屏幕显示区域与边框表面基本齐平，不会出现积灰的卫生死角，在户外多尘环境下使用时，擦拭表面即可完成清洁，不会有灰尘嵌入屏幕与边框的缝隙中。

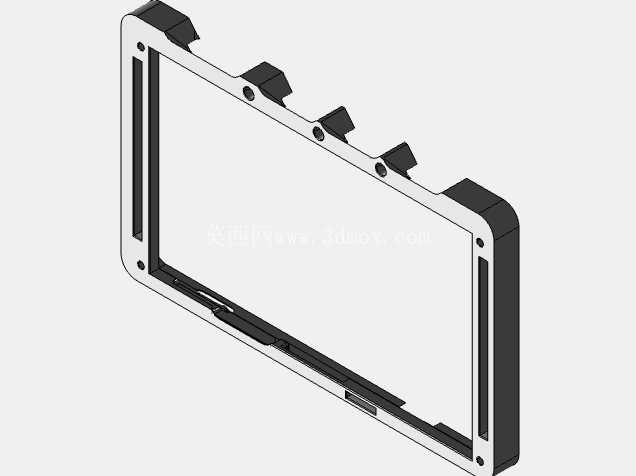

从安装边界尺寸来看，外壳的外轮廓尺寸完全匹配7寸Crowpanel显示屏的显示区域加边框的总尺寸，嵌槽开口尺寸可以直接参考外壳的主体外轮廓进行加工，单边预留0.2毫米的安装间隙即可保证顺利嵌入，不需要反复修配。边框的翻边宽度为8毫米，这个宽度既可以保证嵌槽加工出现微小误差时依然能完全遮盖缝隙，又不会因为翻边过宽占用过多的面板表面空间，对于小型设备的面板布局来说，8毫米的翻边宽度可以兼容大部分薄金属面板、塑料面板的安装强度要求，不会因为翻边过窄导致面板受力后变形。

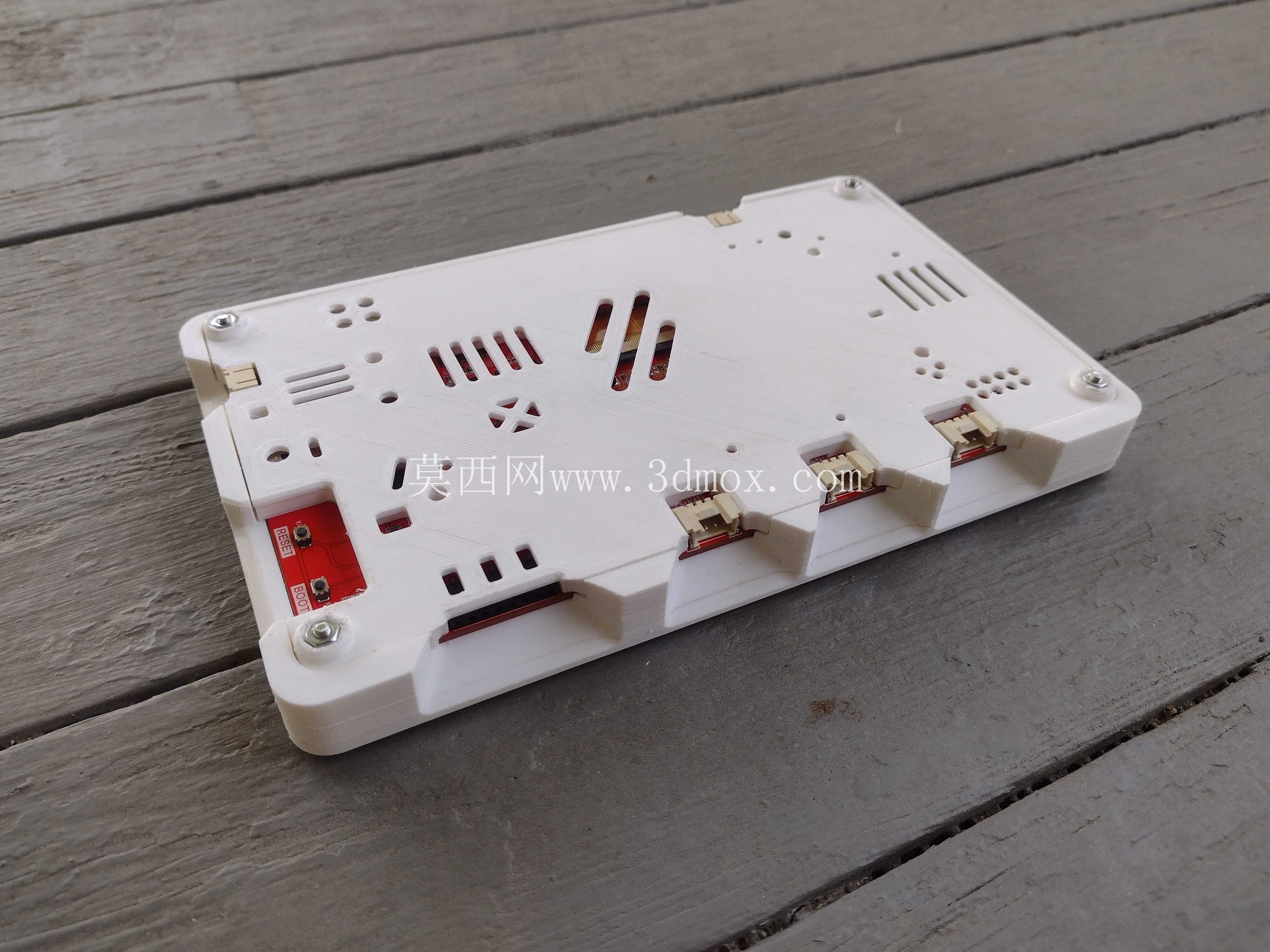

在实际选型使用时，这款外壳适配的屏幕为标准7寸ESP32 Crowpanel，不需要对屏幕本身做任何改装，直接将屏幕嵌入边框内槽，依次装配背部的支撑件、锁紧四个角的紧固件即可完成组装，整个装配过程不需要特殊工具，只用一把十字螺丝刀就能完成。对于需要在户外部署的开源交互项目，比如小型气象站的显示终端、农业大棚的环境参数显示面板、DIY工业控制小设备的人机界面，这款外壳可以直接替代定制化的钣金外壳，缩短项目的开发周期，同时分体式结构也方便后期对屏幕进行维护，不需要拆开整个设备面板，只需要松开正面的螺钉就能取下屏幕进行检修更换。
