FPV穿越机5.8G图传发射模块装配结构

做FPV载机改装的时候，最容易踩坑的就是图传模块的安装间隙问题，很多飞手装机时只看模块的标称长宽，忽略了板载SMA接头、接线焊点的突出高度，最后装机要么顶到外壳，要么接线被挤压磨损导致图传断连，这套装配结构就是针对这类装机痛点做的适配设计。

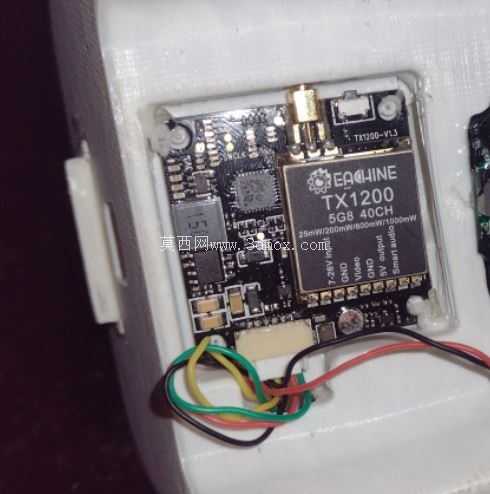

从实际应用场景来看，5.8G图传发射模块是FPV遥控飞机的核心信号传输部件，负责将机载摄像头采集的实时画面回传到地面接收端，直接决定飞行时的画面稳定性与可控飞行距离，Eachine TX1200这款模块本身输出功率覆盖25mW到800mW档位，支持40个频点切换，在竞速穿越机、长距离固定翼FPV载机上都有广泛应用，不少玩家会把这款模块改装到自制的3D打印机架、注塑机身内，这就对安装位的尺寸匹配提出了很高要求。

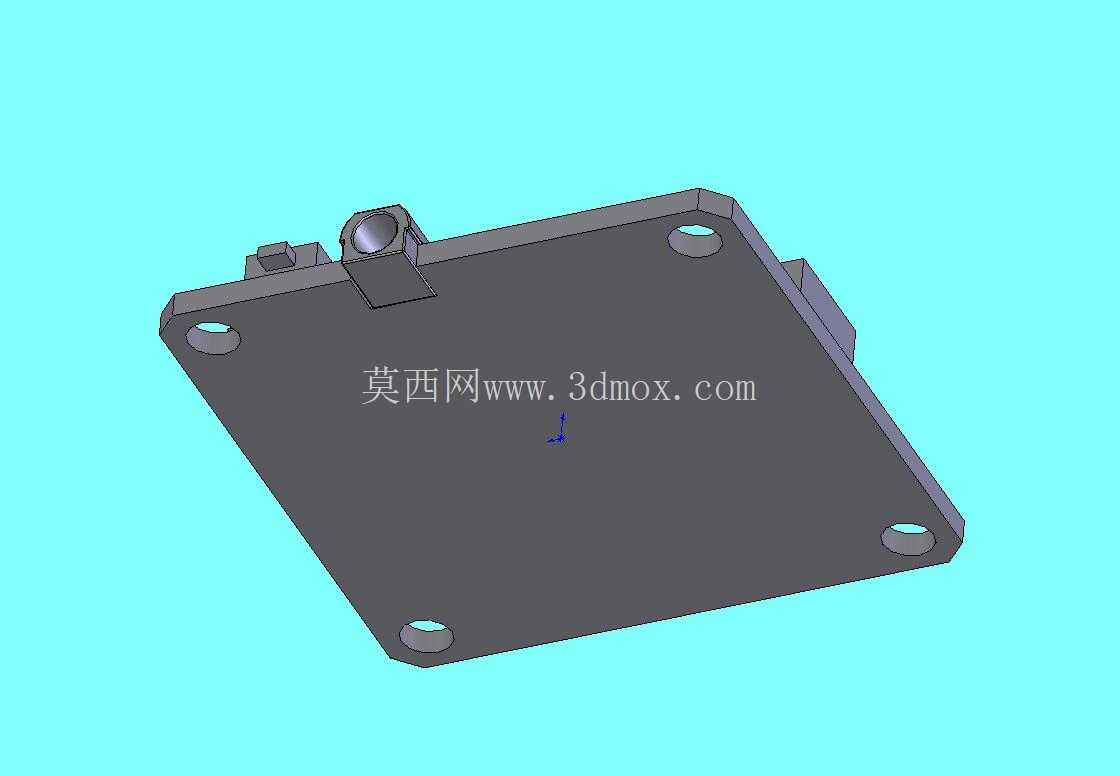

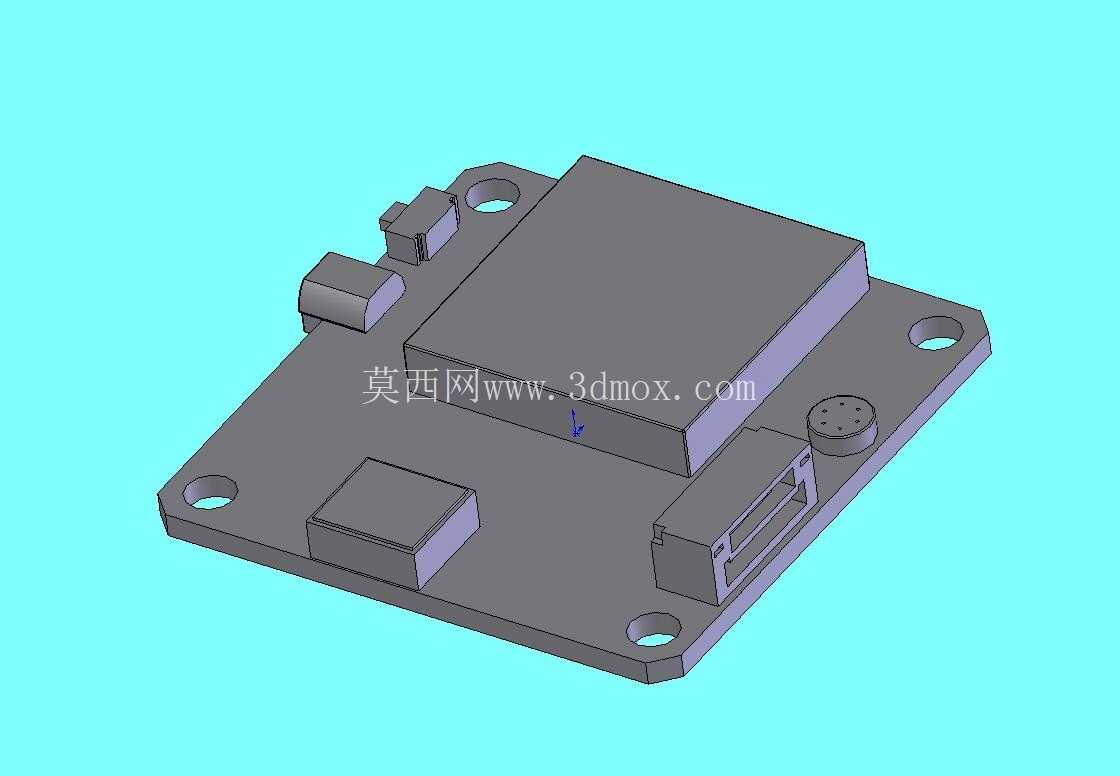

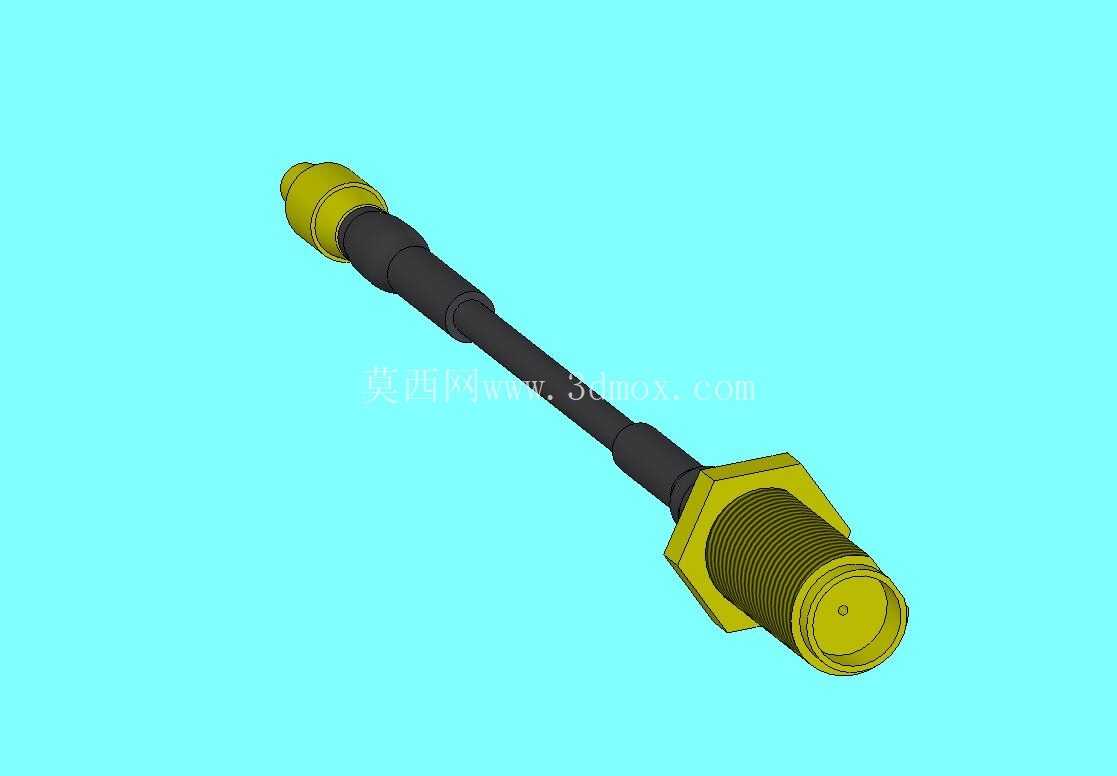

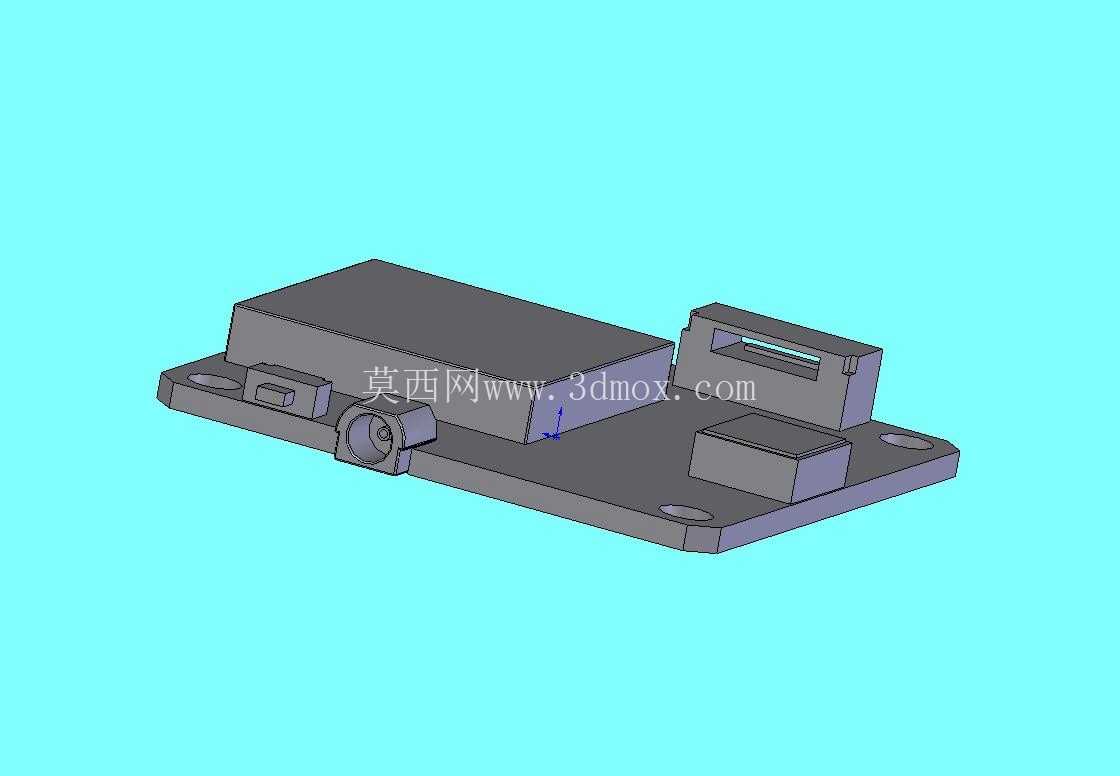

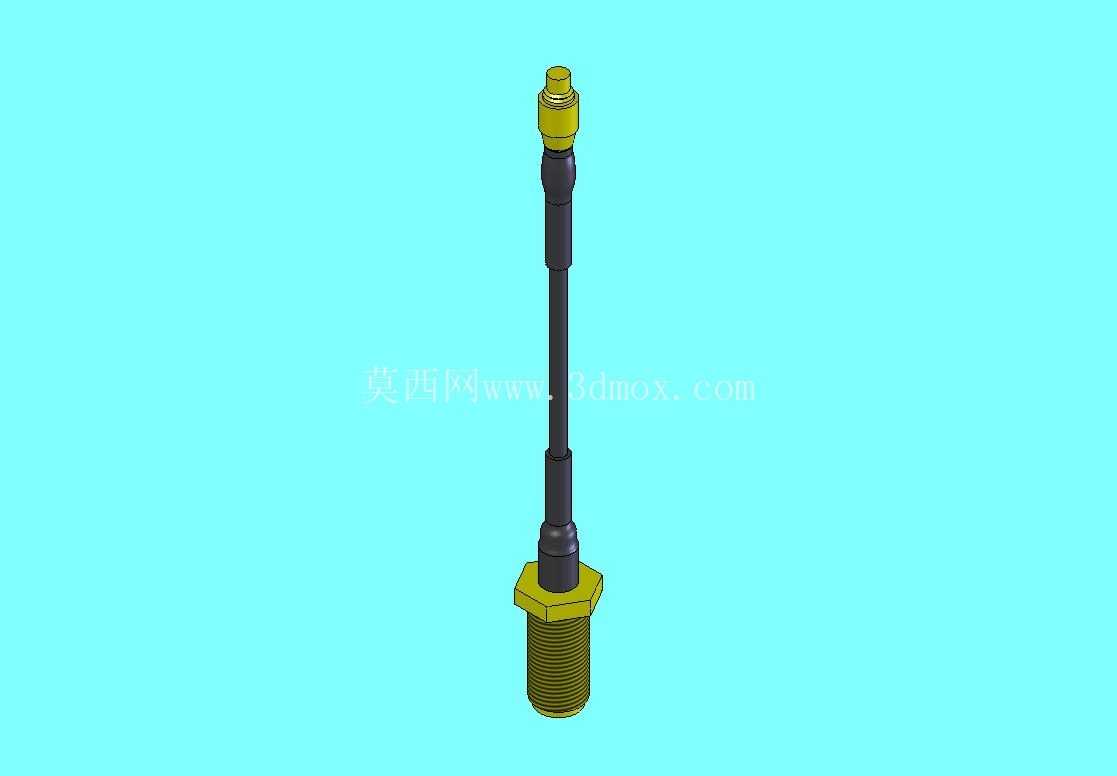

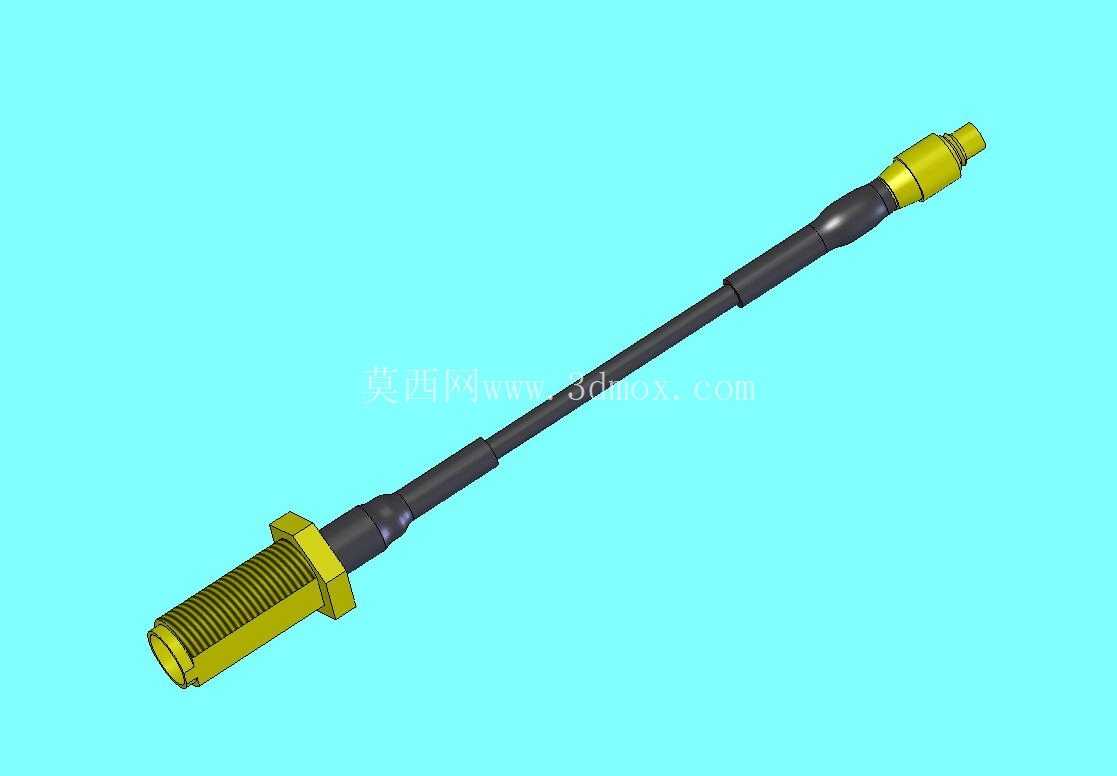

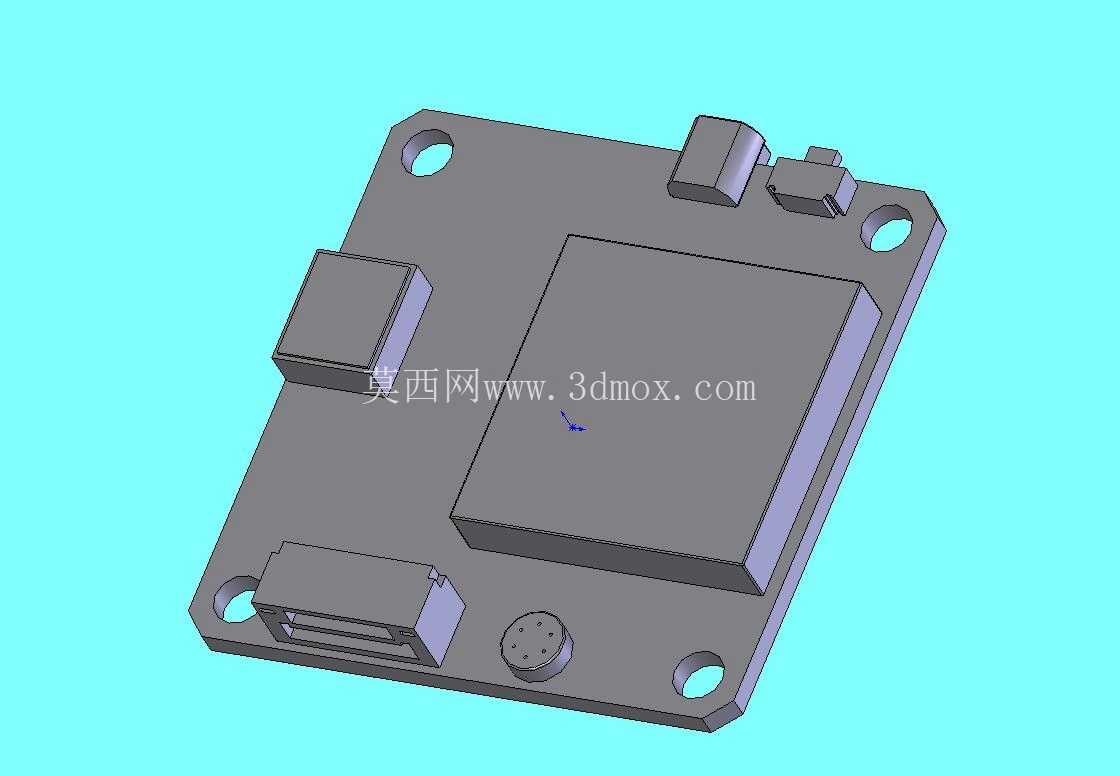

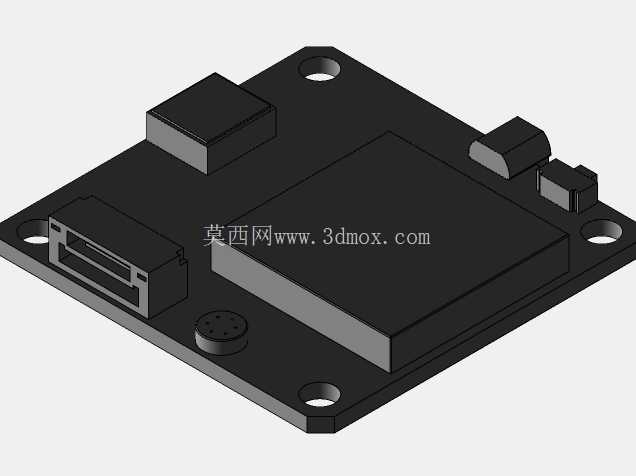

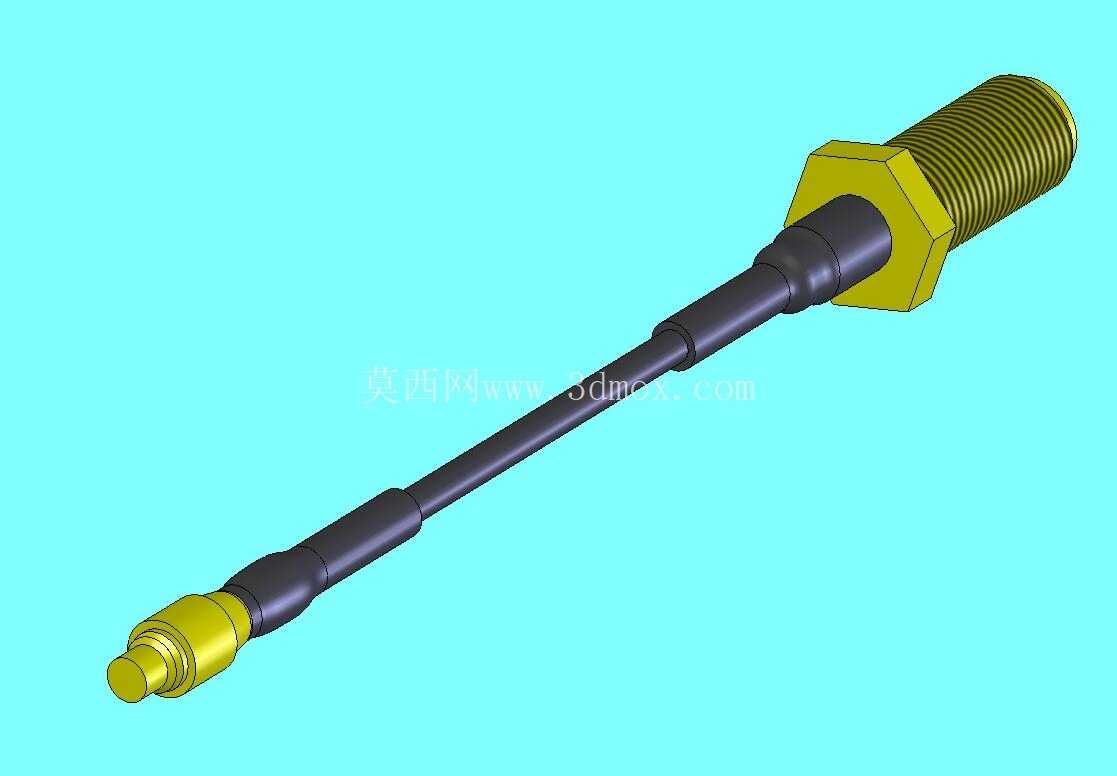

设计这套装配结构的时候，没有刻意复刻电路板上的每一个贴片元件细节，核心考量是安装边界的精准度：首先是板体的主体轮廓，完全按照模块实际的PCB长宽尺寸做定位，预留了板边固定孔的安装位，适配M2规格的尼龙固定柱，避免金属固定柱遮挡信号或者造成电路短路；其次是板载SMA天线接头的突出高度，单独做了避让槽，保证接头拧上天线之后不会和安装座的上盖产生干涉，接头周围预留了足够的扳手操作空间，方便装机时拧紧天线接头，避免飞行过程中天线松动导致信号衰减。

接线部分的空间预留也是设计重点，这款模块的供电、音频、视频接线都从板侧的焊盘引出，焊盘本身有1mm左右的突出高度，加上焊锡的厚度、线材的折弯半径，在安装座对应位置做了深度2mm的走线槽，线材可以顺着走线槽排布到机身的电调、摄像头位置，不会被上盖压住导致线皮破损，走线槽的边缘做了R0.5的圆角处理，避免飞行时的震动磨损线皮。

考虑到FPV飞行时的震动环境，安装座和模块接触的位置做了0.2mm的间隙预留，方便贴一层薄的EVA减震泡棉，既可以吸收飞行时的电机震动，避免模块上的晶震受震动影响出现频偏，也能防止PCB板和硬质安装座直接摩擦造成板件损伤。模块上的按键、指示灯位置也做了对应的避让开孔，装机之后不需要拆开外壳就能直接操作频点切换按键，也能直观看到电源、信号状态的指示灯，日常调试的时候不用反复拆装机身外壳，提升外场调试的效率。

从安装边界来看，整个安装座的外围尺寸控制在模块原有尺寸的基础上单边外扩3mm，不会额外占用过多的机身内部空间，对于寸级较小的穿越机来说，内部空间每1mm的余量都很宝贵，这个外扩尺寸刚好能容纳固定柱、走线槽的结构，不会造成空间浪费。安装座的固定孔位兼容主流的30.5x30.5mm飞塔安装间距，不需要额外在机架上打孔，就能直接适配市面上大部分的穿越机机架安装位，降低玩家的改装难度。

很多新手装机时容易忽略模块的散热空间，这款模块在满功率800mW发射的时候，板上的功放芯片会产生一定热量，设计时在模块功放芯片对应的上盖位置开了密集的散热格栅，飞行时的迎面气流可以通过格栅直接吹到功放芯片表面，带走工作产生的热量，避免长时间满功率工作出现过热降频、甚至烧板的问题，散热格栅的缝隙宽度控制在1mm，既保证通风量，也能阻挡大颗粒的沙石、草屑打到电路板上造成元件损坏。

这套结构的适配性也考虑到了不同玩家的改装需求，安装座的侧壁做了可裁剪的刻度槽，如果玩家需要把模块装到空间更紧凑的小型固定翼机身里，可以沿着刻度槽裁掉多余的侧壁结构，进一步压缩安装占用的空间，不需要重新建模就能适配不同的安装场景。对于做铸造模生产配套安装座的场景来说，这套结构的拔模角度统一设置为1.5度，壁厚均匀控制在1.8mm，没有倒扣结构，非常适合批量铸造生产，生产时的良品率更高，后续的飞边处理工作量也更小。
