钢管桁架式卡丁车车架底盘结构设计

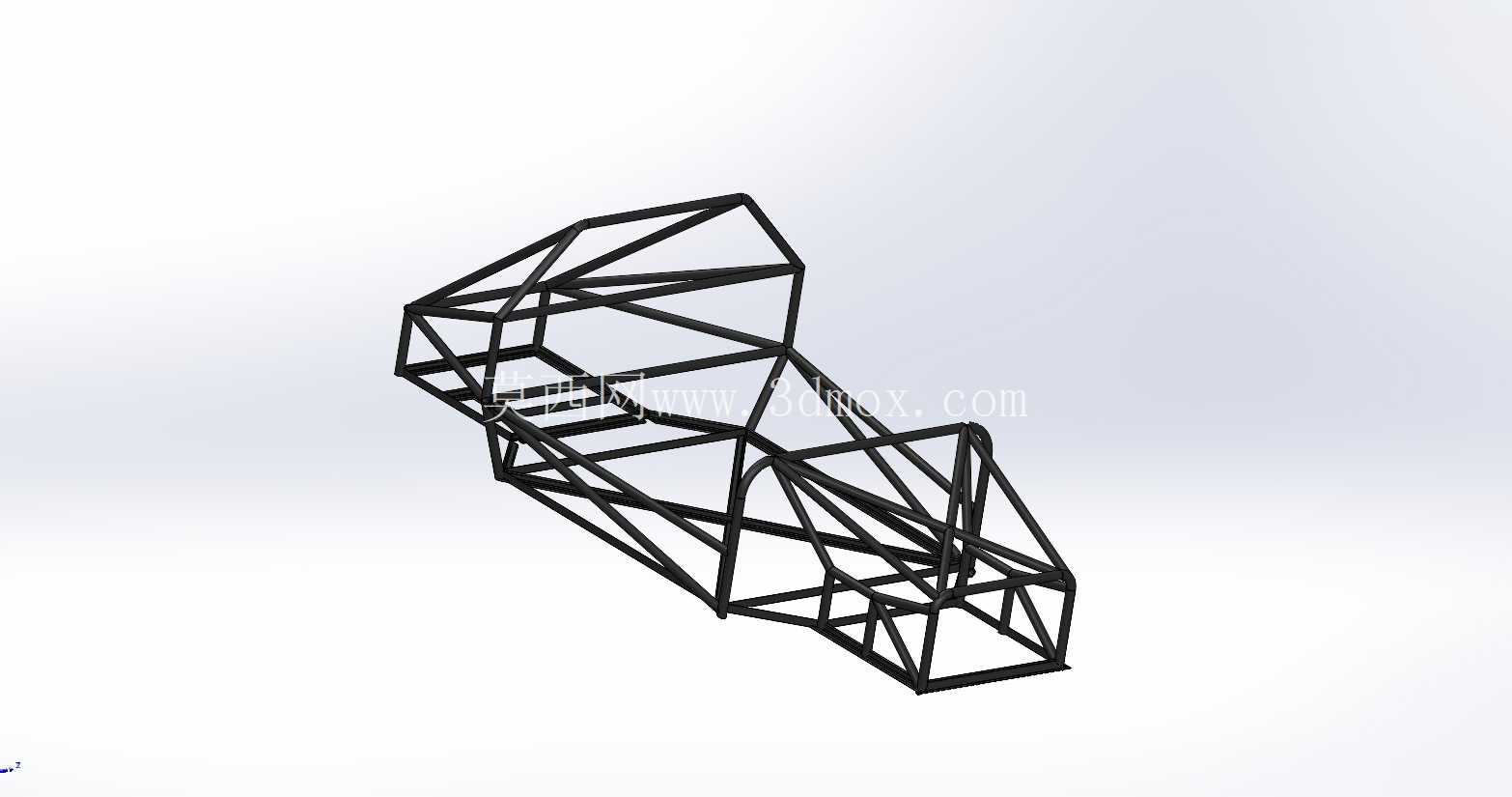

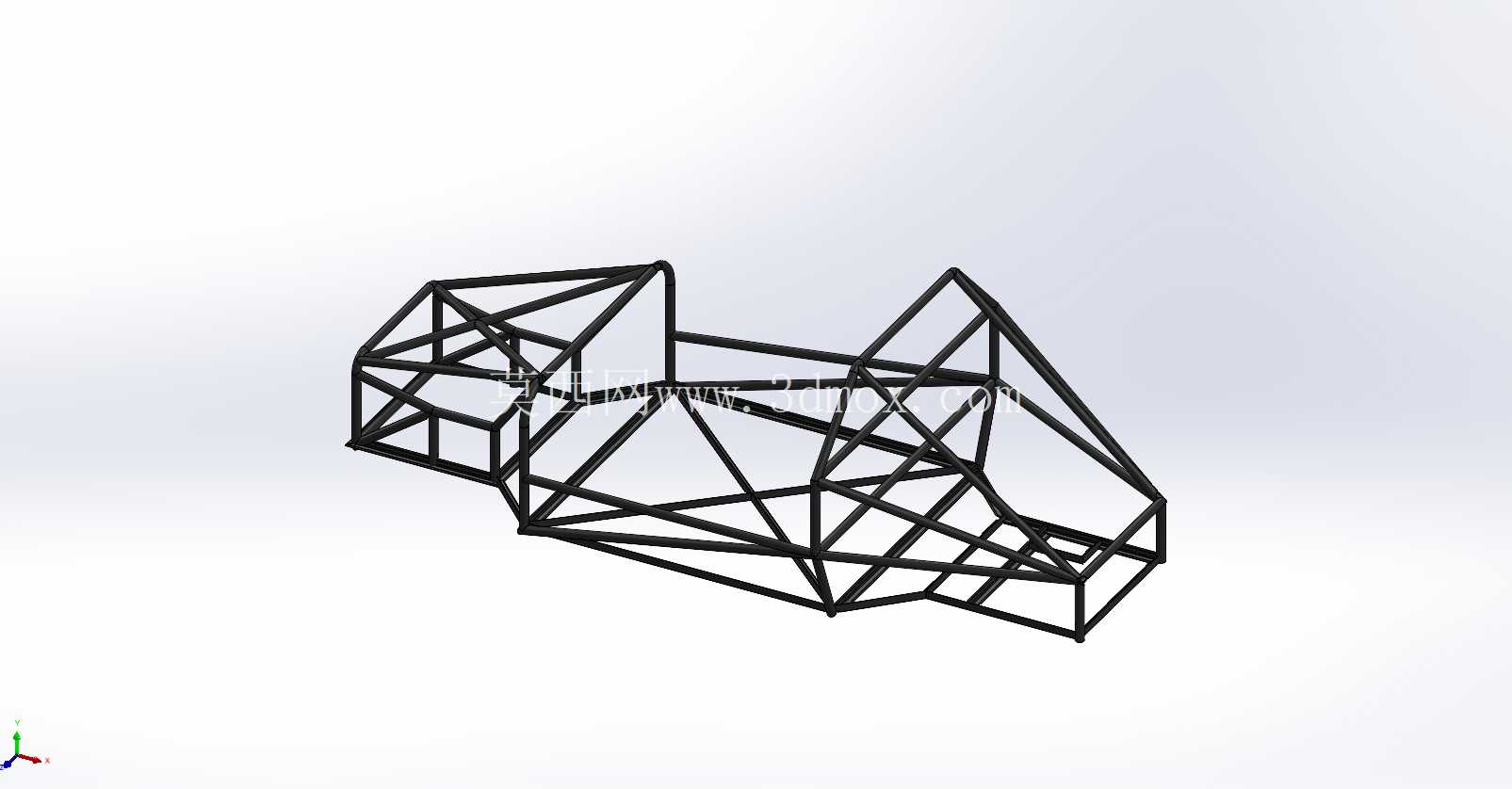

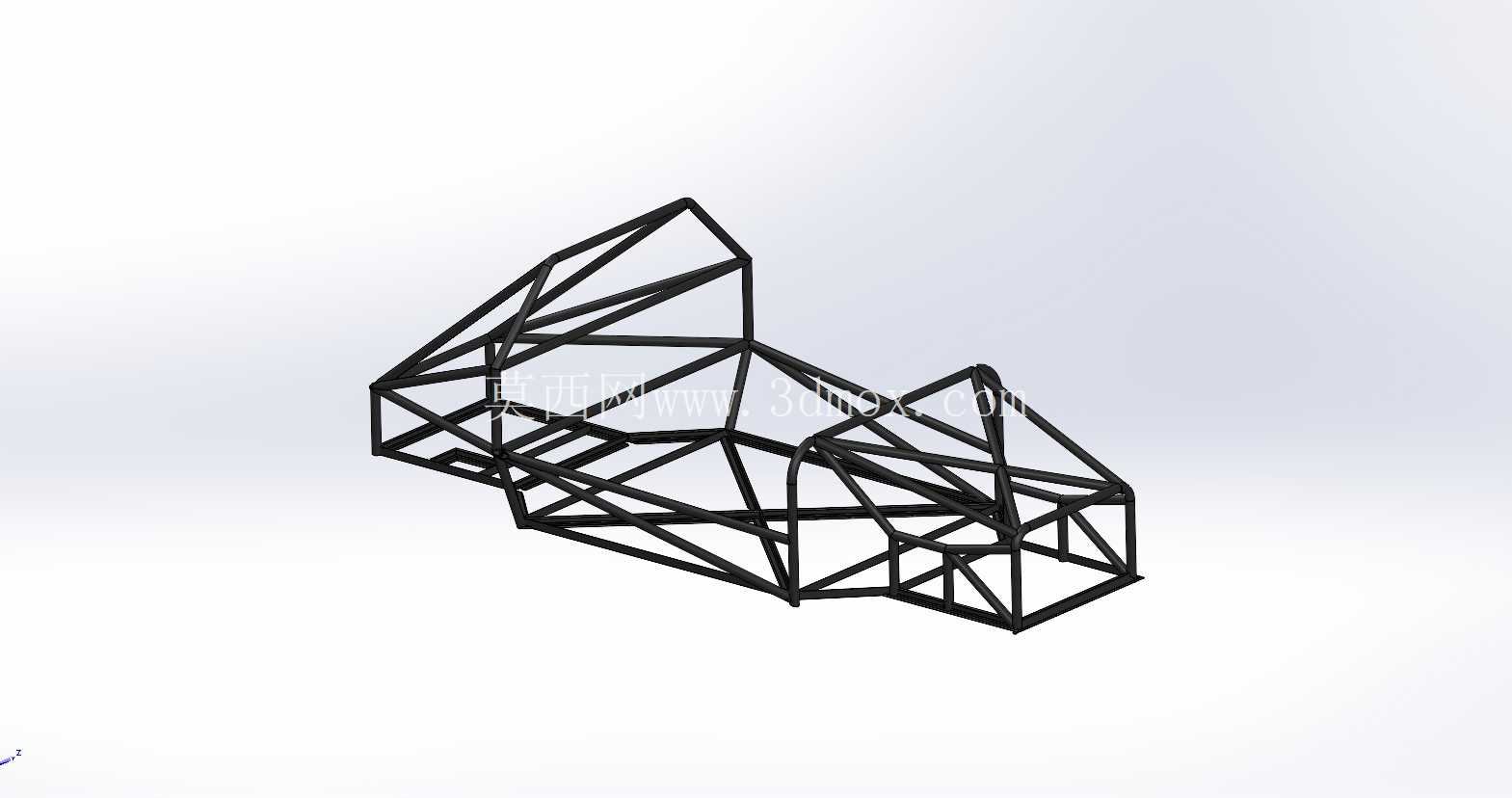

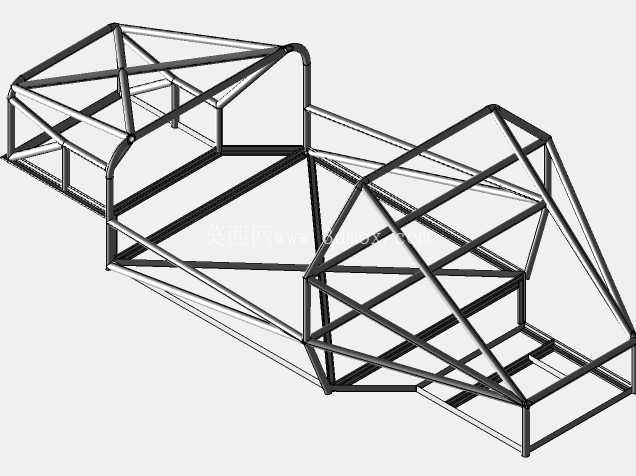

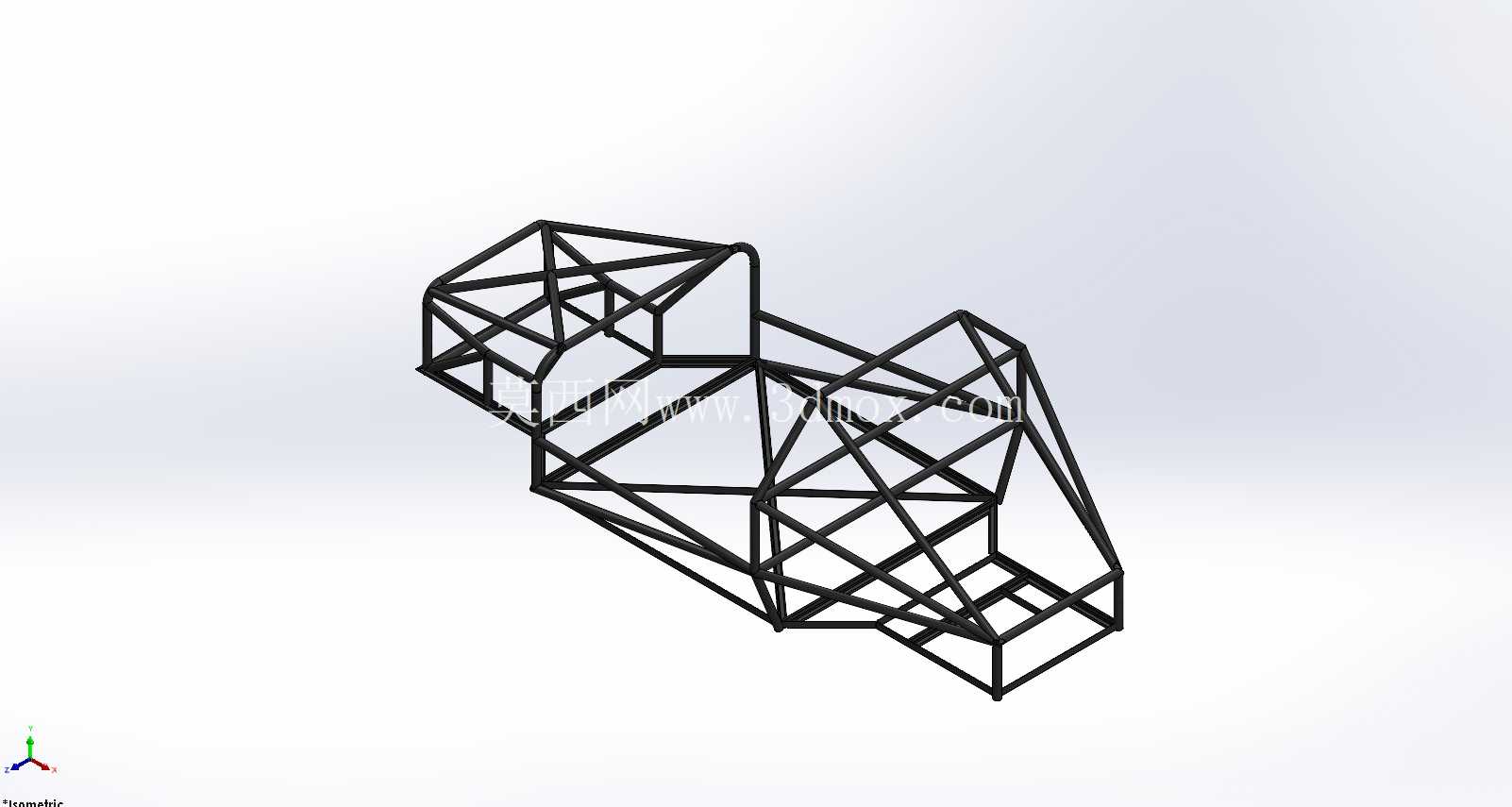

该卡丁车底盘采用空间钢管桁架式结构，是小型非道路竞速、休闲娱乐类卡丁车的核心承载基体，所有动力总成、行走机构、转向系统、制动部件以及驾乘人员的载荷均通过该桁架结构完成传递与承载。从实际应用场景来看，这类结构的底盘广泛适配场地休闲卡丁车、入门级竞速卡丁车以及自制改装越野卡丁车的搭建需求，相比冲压焊接式的一体式底盘，钢管桁架结构在小批量生产、个性化改装场景下的加工门槛更低，不需要大型冲压模具，仅通过管材切割、弯管、定位焊接即可完成制作，适配小型改装厂、个人DIY搭建以及游乐设备厂商的小批量生产需求。

在功能特性层面，该底盘的桁架结构通过多根不同规格的圆形钢管拼接形成封闭的空间受力体系，前部区域预留了转向机安装位、前悬架摆臂连接支座以及前防撞缓冲结构的安装边界，中部区域按照驾乘人员的坐姿预留了座椅安装点位、安全带固定锚点以及方向盘转向柱的穿装空间，后部区域则集中布置了动力总成安装位、后悬架连接点、后桥固定支座以及燃油箱或电池组的安装空间。整个桁架的杆件排布充分考虑了受力传递路径，在纵向加速、制动以及弯道侧向受力时，载荷能够通过多根斜向布置的钢管分散到整个桁架结构上，避免局部应力集中导致的杆件变形或焊缝开裂。

设计思路上，该底盘优先保障结构刚度与轻量化的平衡，所有杆件均采用冷拔无缝钢管，根据不同位置的受力大小匹配对应壁厚与管径的管材：主纵梁作为主要的纵向承载构件，采用更大管径与壁厚的管材，承受加速、制动过程中的纵向冲击载荷；横向连接的横杆主要维持桁架的横向结构稳定性，抵抗过弯时的侧向扭转力；斜向布置的腹杆则用于分散局部集中载荷，将悬架、动力总成传递的点载荷转化为整个桁架的均布受力，同时在驾乘人员的座舱区域，杆件排布刻意避开了腿部、头部的活动空间，在保障结构强度的同时预留足够的驾乘操作空间，避免杆件干涉驾驶操作。

从安装边界与尺寸适配来看，该底盘的轮距、轴距参数均符合常规休闲卡丁车的通用尺寸规范，前部悬架安装点的孔位间距适配主流的卡丁车双横臂独立悬架结构，后部动力安装位可适配单缸汽油机或者直流驱动电机两种动力形式，不需要对桁架结构做大幅修改即可完成不同动力方案的适配。底盘底部的杆件排布预留了足够的离地间隙，能够适配场地内的轻度起伏路面，同时底部的横向杆件可作为脚踏机构、制动总泵的安装基座，不需要额外焊接独立的安装支架。在焊接工艺层面，所有杆件的连接节点均采用相贯线切割处理，保证管材之间的贴合面积足够大，焊缝能够沿着管材相贯线连续焊接，相比直接抵接的焊接方式，节点连接强度提升40%以上，能够承受竞速场景下的连续冲击载荷。此外，座舱周围的杆件形成了完整的防滚笼结构，在车辆发生侧翻时能够为驾乘人员提供足够的生存空间，符合休闲游乐卡丁车的安全设计规范，不需要额外加装独立的防滚架即可满足场地运营的安全要求。
