简化方程式赛车空气动力学仿真结构

项目分类:汽车 发布时间:2024-08-27 ID:767984
  • 简化方程式赛车空气动力学仿真结构
  • 简化方程式赛车空气动力学仿真结构
  • 简化方程式赛车空气动力学仿真结构
  • 简化方程式赛车空气动力学仿真结构
  • 简化方程式赛车空气动力学仿真结构
  • 简化方程式赛车空气动力学仿真结构
  • 简化方程式赛车空气动力学仿真结构
  • 简化方程式赛车空气动力学仿真结构

  该三维结构围绕方程式赛车在高速行驶状态下的外部流场组织展开,建模对象并非追求整车外观复刻,而是将前翼、前轮、侧箱、驾驶舱、后轮、尾翼及底板等关键气动部件进行工程化简化,使气流路径、压力分布和主要涡流生成区域能够在统一计算域中被清晰观察。对于从事赛车底盘开发、空气动力学方案验证和教学演示的人员来说,这类结构更适合用于前期概念判断:它保留了影响气动性能的主要轮廓,同时剔除了细小悬架杆件、紧固件和复杂内饰,避免网格划分时把大量计算资源消耗在对宏观流场贡献较小的局部细节上。

  从实际用途看,该结构可服务于赛车外形方案比选、风洞试验前的预评估、课程中的流体力学演示,以及零部件布置对气流影响的定性分析。赛车在赛道直线、高速弯和制动区中,车身周围气流会直接决定下压力、阻力和行驶稳定性。前翼负责梳理进入底板和轮区的气流,前轮附近是强分离与横向绕流区域,侧箱外形影响散热流与车身侧面附着,尾翼则承担主要后部负升力生成。模型将这些区域以连续曲面和实体边界表达,便于在流场计算中观察气流是否过早脱离、轮后尾迹如何扩散,以及尾翼与底板气流之间是否存在相互干扰。

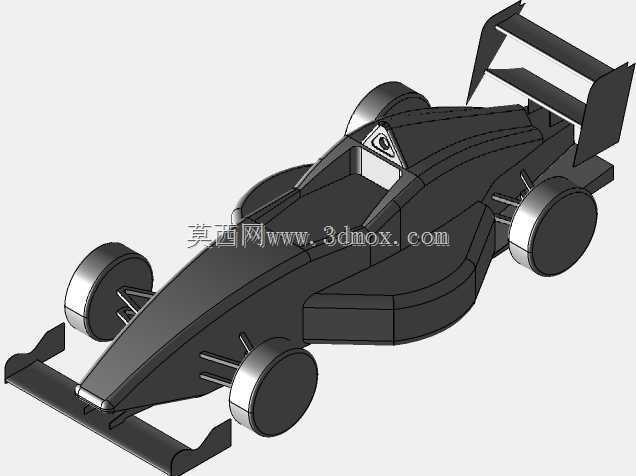

  设计思路上,车体采用低矮、窄体、中央隆起的方程式布局。车头前端尖锐并向两侧展开前翼,翼面与车身中心线形成明确导流关系;驾驶舱区域保留半包围形态,用于表现头盔及座舱开口对上部气流的扰动;侧箱沿车身两侧收束,形成从前方冷却入口向后逐渐过渡的通道;后轮前方与侧箱尾部之间留出气流排泄空间,后部尾翼采用高架翼面形式,使来自车身和扩散器区域的气流能够与尾翼下洗流共同作用。底板接近地面,是整车压力差形成的重要区域,建模时需要保持底面轮廓连续,避免不必要的台阶造成与真实气动逻辑不一致的局部涡流。

  外形边界方面,赛车主体沿纵向伸展,四轮外露,前轮距与后轮距按照方程式赛车常见比例配置,车宽主要受轮胎外侧和尾翼端板限制;整车高度由轮胎接地面、底板离地间隙、驾驶舱顶部及尾翼最高点共同确定。安装与计算边界并不针对某一实车装配工位,而是体现在虚拟风洞环境中:车体置于带地面效应的流场域内,地面与轮胎底部形成相对运动关系,入口来流沿车身纵向通过,出口设置在车尾足够远的位置,以减少边界对尾迹发展的反射影响。车轮与车身之间、翼片与端板之间、底板与地面之间均属于需要重点控制网格尺度的狭窄区域。

  在结构建模阶段,前翼主翼板、襟翼和端板应保持翼型截面的连续过渡,不能只做成无厚度薄片,否则压力云图在边缘处容易出现非物理集中。轮胎可采用简化圆柱与胎肩圆角组合,重点表达轮拱外轮廓对气流的阻挡,而不必还原胎纹;轮体后方应预留尾迹发展空间,因为轮后湍流会影响侧箱和后翼工作状态。尾翼支架不宜过度简化为大块实体,否则会改变翼下气流通道;若用于教学展示,可保留支架的基本梁式形态,在视觉上说明支撑关系,同时不过度阻断流场。

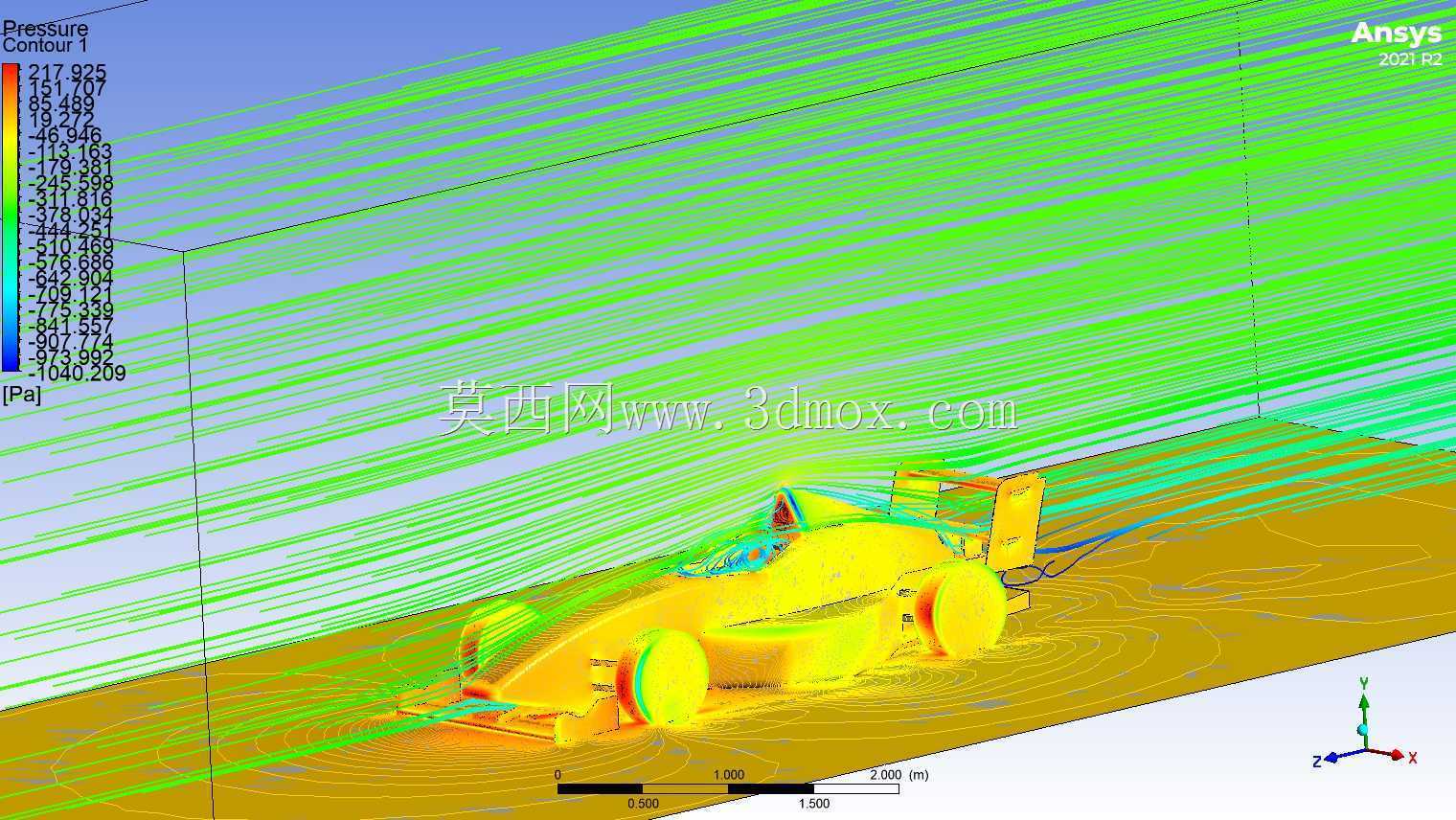

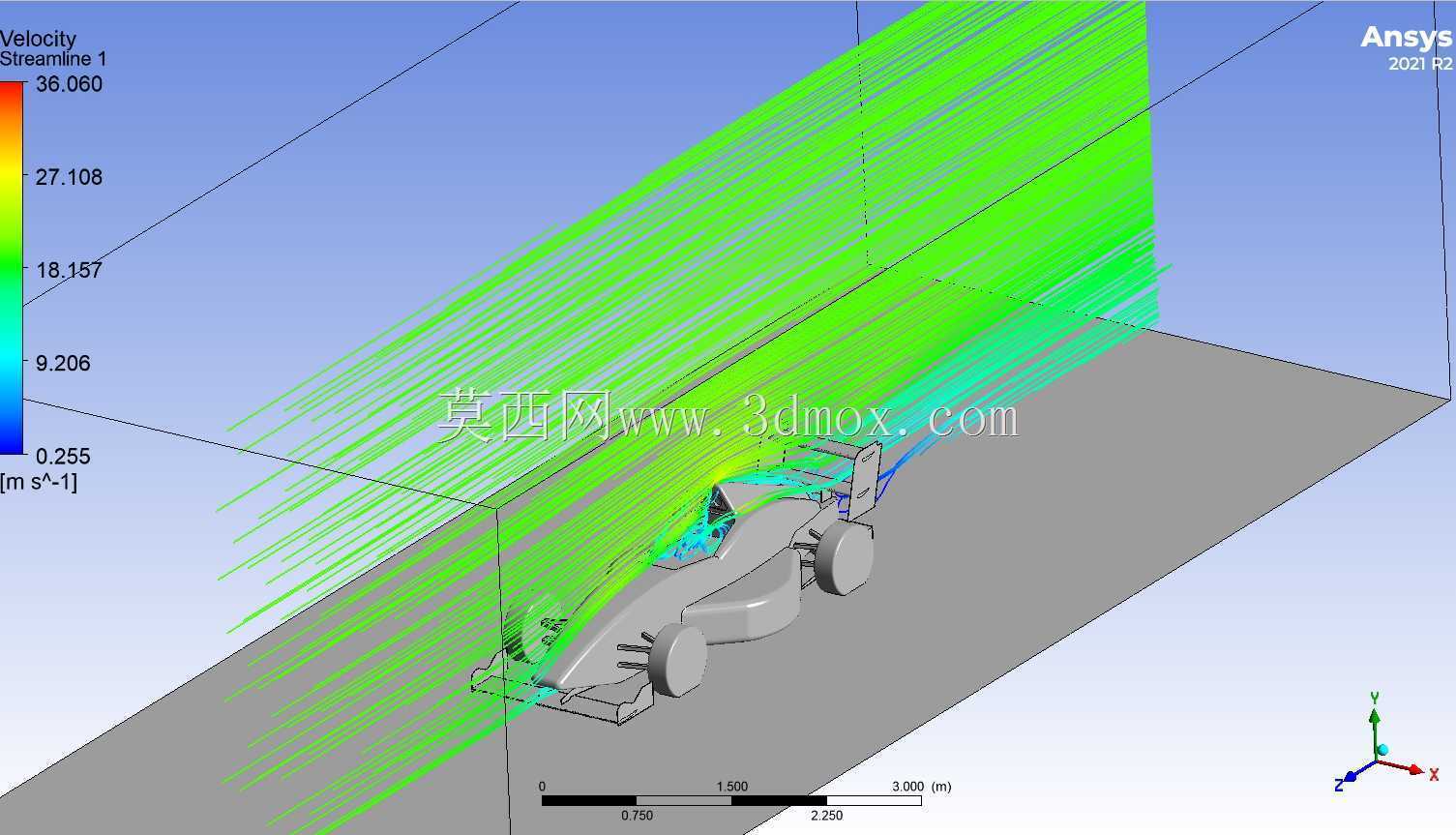

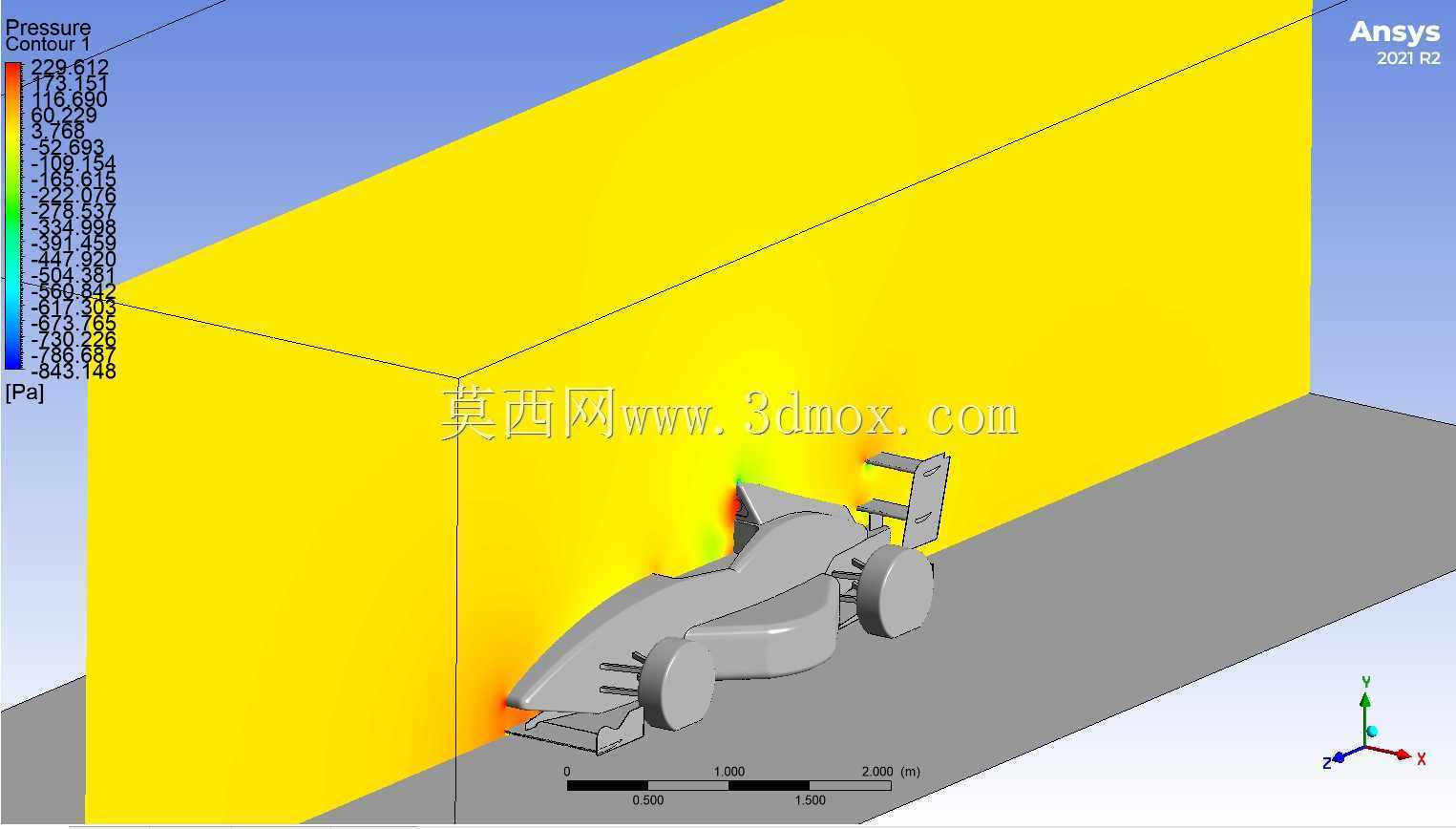

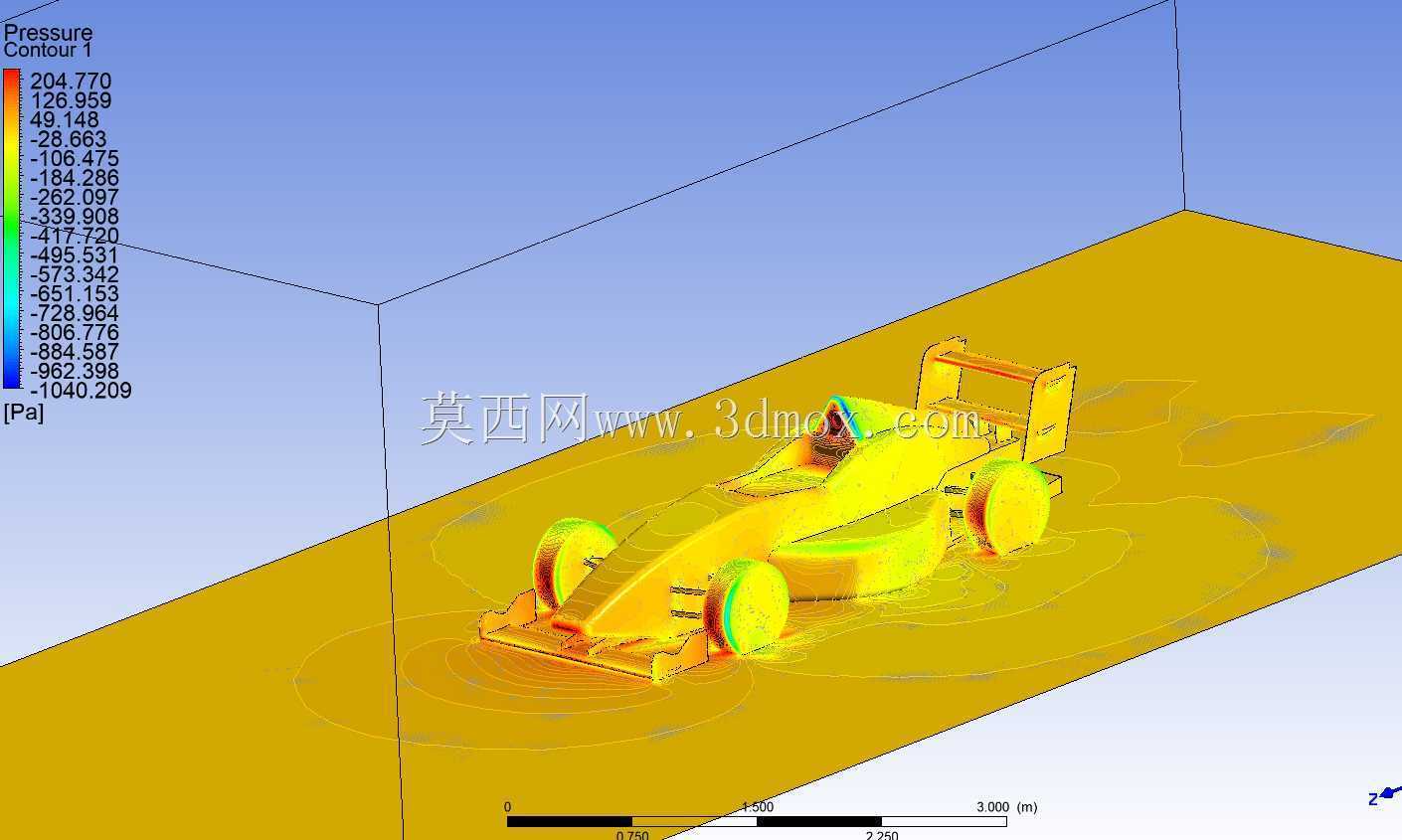

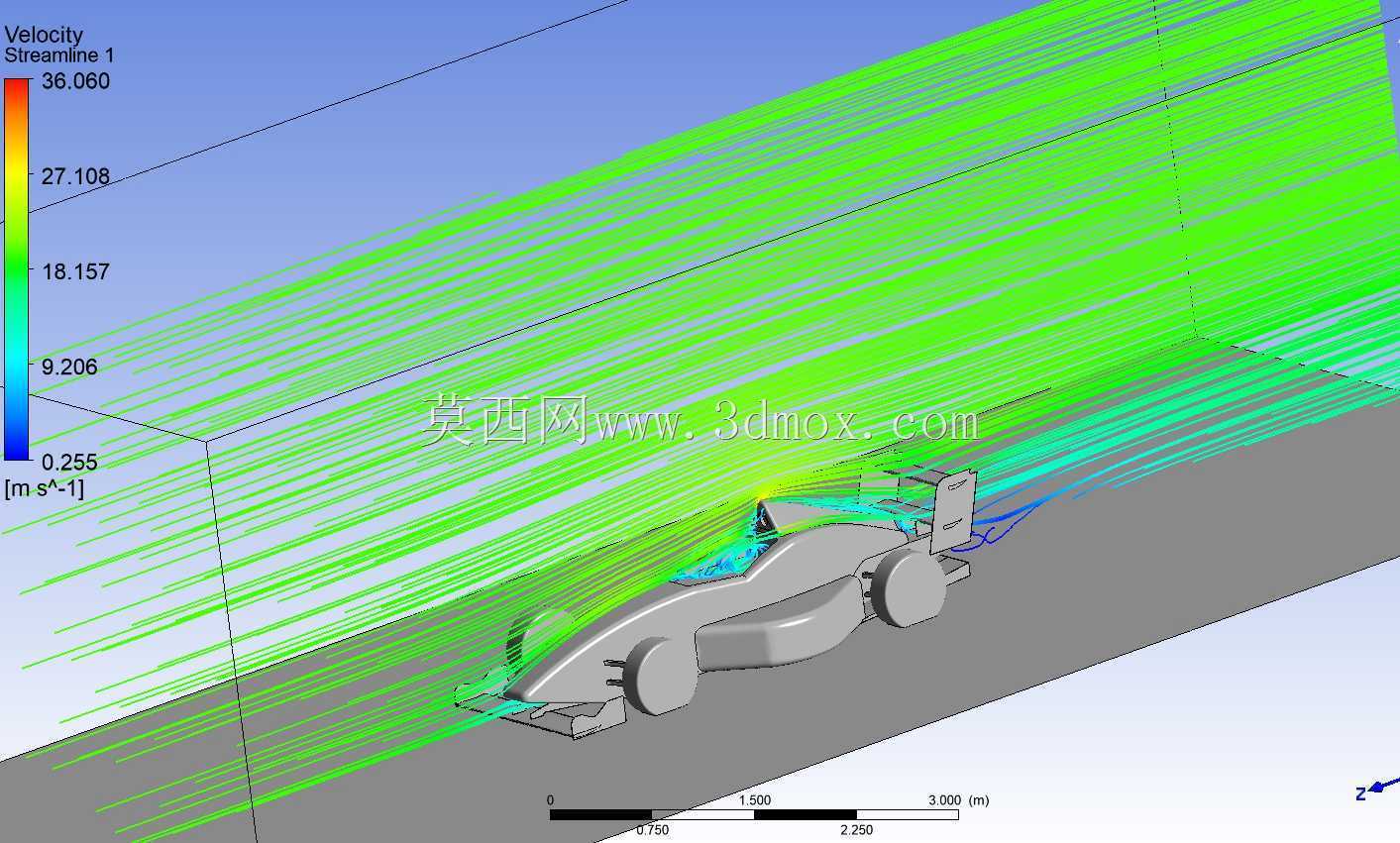

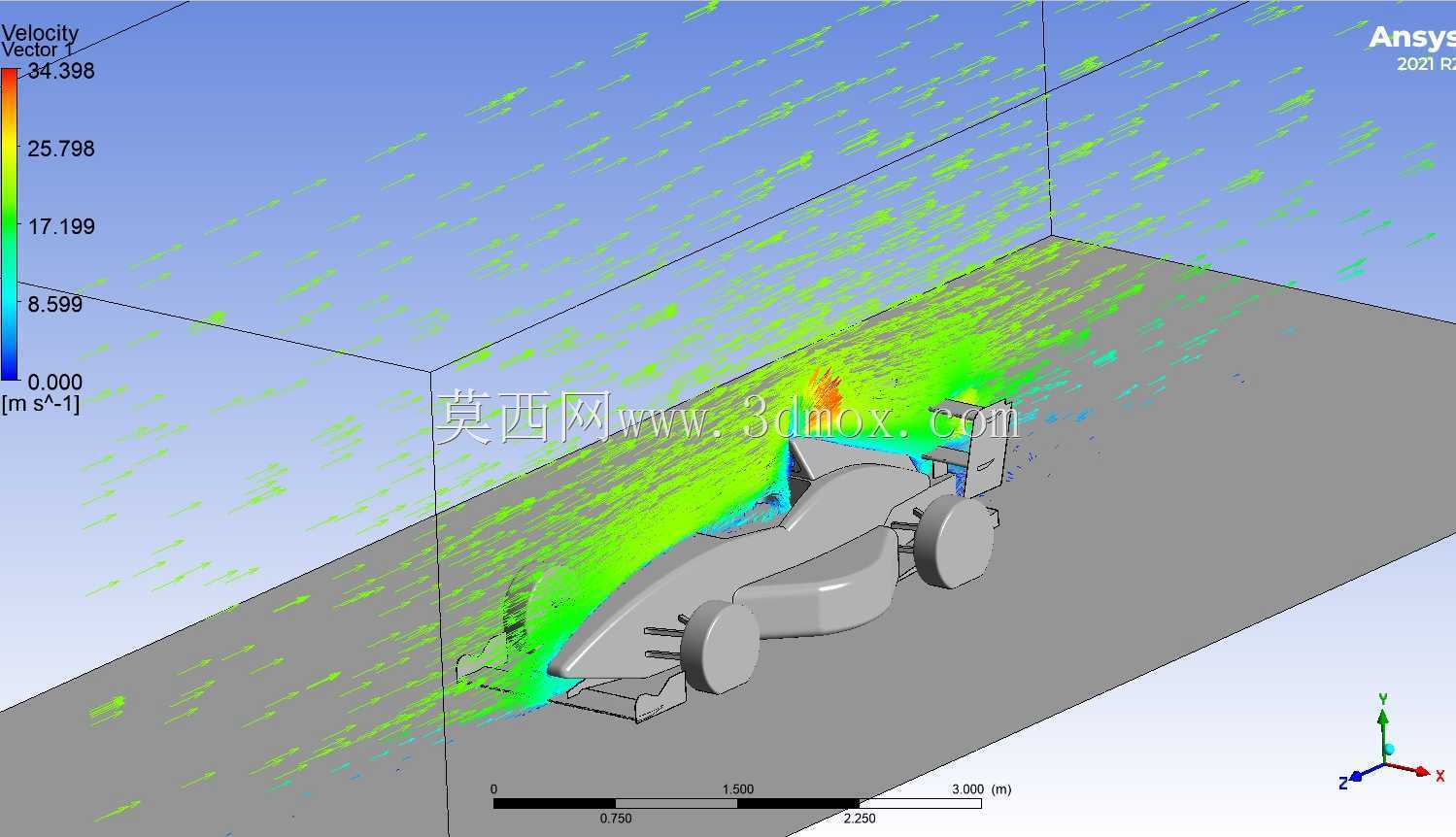

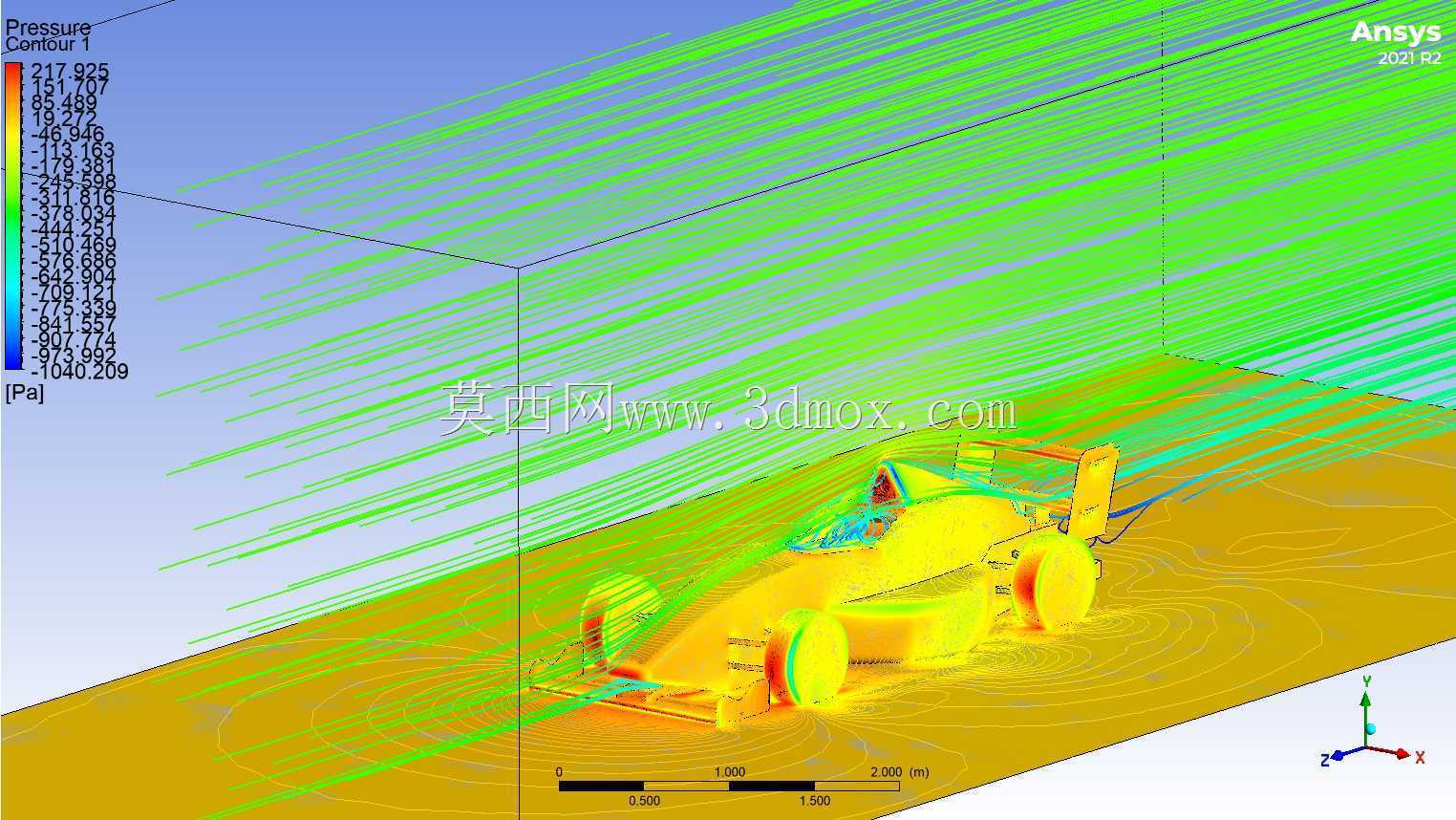

  压力云图与流线结果显示,车体前部、翼面下侧和底板区域存在明显压力梯度,颜色变化集中在前翼、轮胎驻点、侧箱入口及尾翼工作面。绿色流线沿车身上方和两侧通过,黄色车体表面用于区分固体边界,蓝色背景区域代表计算域空间。观察这类结果时,不应只关注颜色是否鲜艳,而要顺着流线判断附着、分离、回流和下洗位置:若前翼气流在端板外侧卷起过强涡流,可能增加诱导阻力;若底板下方气流受阻,会削弱整车下压力;若尾翼迎流角度过大,虽能提高后部负升力,也可能带来明显阻力增量和失速风险。

  对于三维建模人员,该类作品的价值在于把几何外形与气动结果联动起来。修改前翼宽度、翼片角度、侧箱斜率、底板高度或尾翼层数后,都可以重新观察流线走向和表面压力变化。模型不需要达到量产车级别的装配深度,但各气动面之间的空间关系必须合理,特别是轮胎外缘、翼片端板、底板边缘和尾部扩散区域的相对位置,会直接改变仿真结论。通过这种简化赛车结构,设计者能够在方案早期快速识别气流组织中的薄弱区域,为后续精细化车身设计、风洞试验件制作和赛道性能匹配提供直观依据。
