航空涡扇喷气式航空发动机结构造型

　　这套航空喷气动力装置的三维结构造型，围绕民用支线客机与小型通航飞行器的动力舱匹配需求展开，整套结构还原了大涵道比涡扇发动机从进气整流罩到核心机外露段的完整外部形态，可直接用于航空教学演示、飞行器总体布置校核、动力系统装配干涉检查以及航空科普展陈的数字化样机搭建工作。

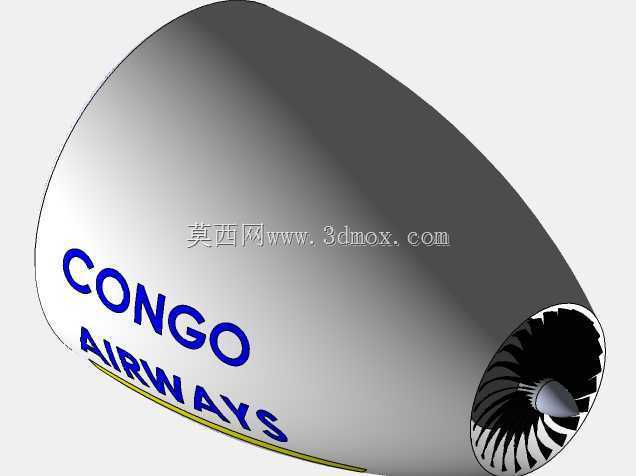

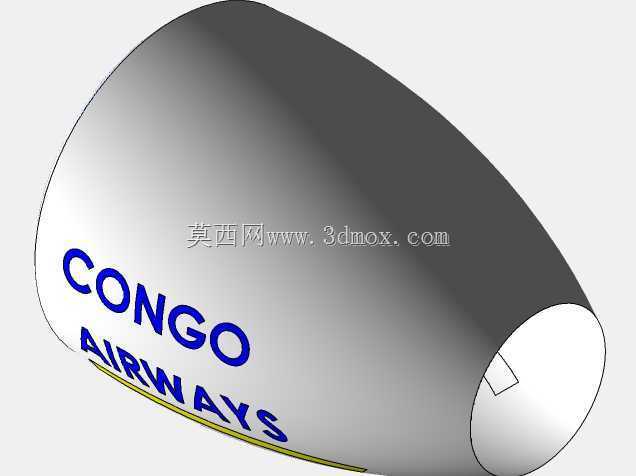

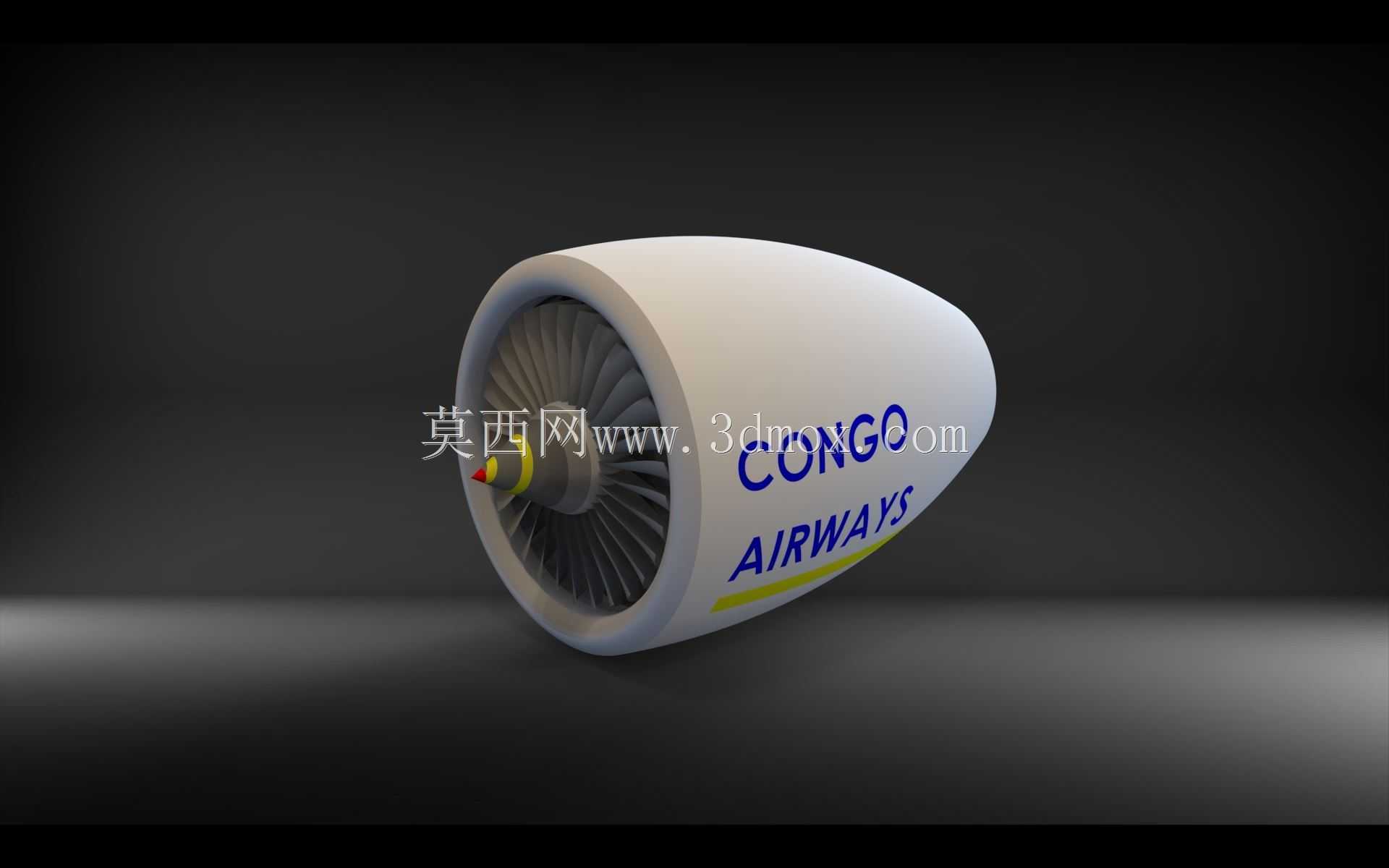

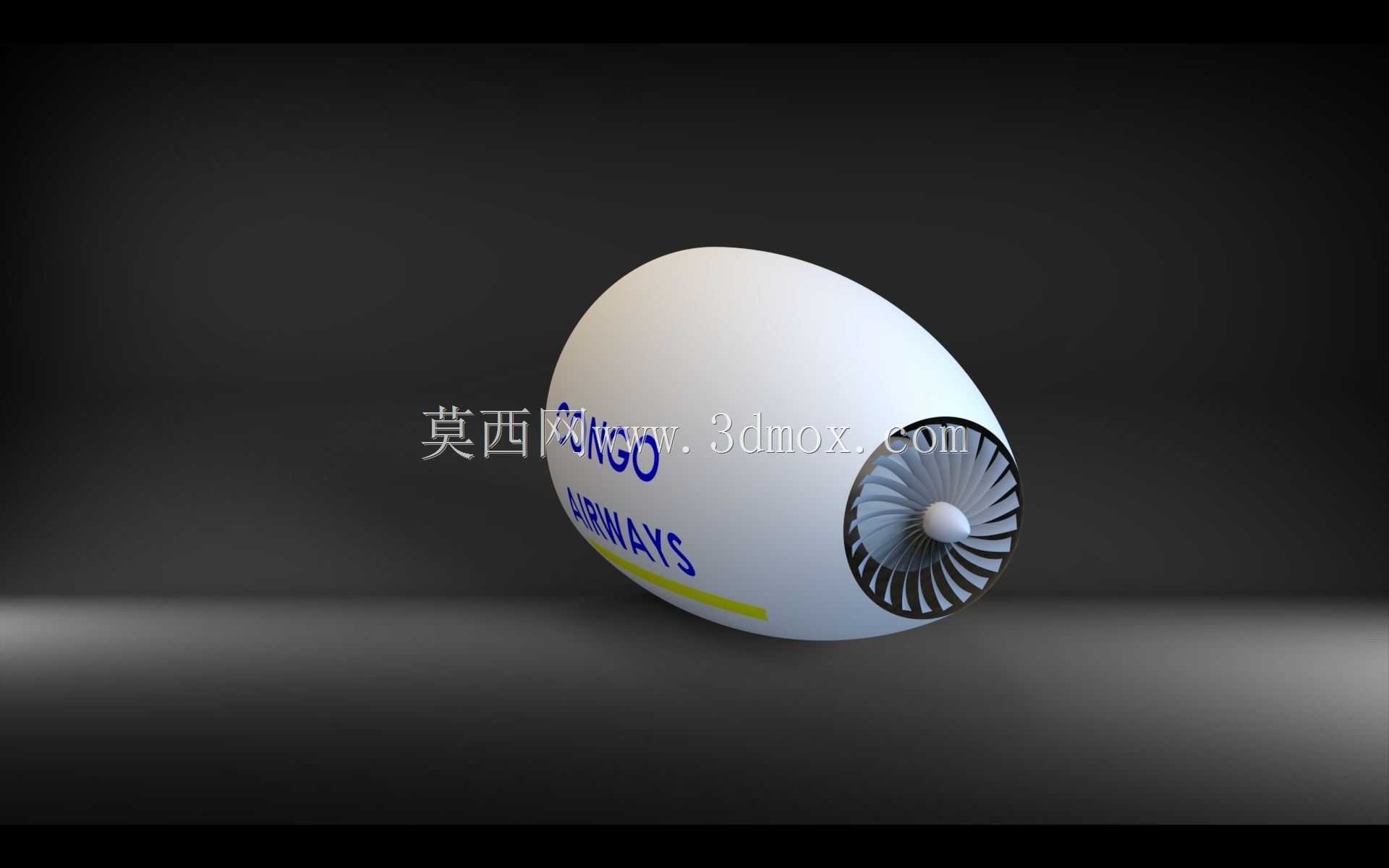

　　从实际装机场景来看，这类短舱式喷气动力单元多吊挂在机翼下方或后置安装在机身尾段，建模过程中首先要锁定的就是进气道唇口的圆弧过渡轮廓：前端整流锥采用椭球流线曲面，曲率从唇口最前端向后平滑收窄，既避免高速来流在进气口产生局部分离，也为内部风扇叶片预留出均匀的入流通道。外露短舱外壳表面预留了航空公司标识喷涂的平整曲面区域，图中短舱外壁的涂装位也对应真实装机时的商标、航司标识粘贴区域，曲面曲率经过连续校核，不会出现贴纸褶皱、喷涂边界扭曲的问题。

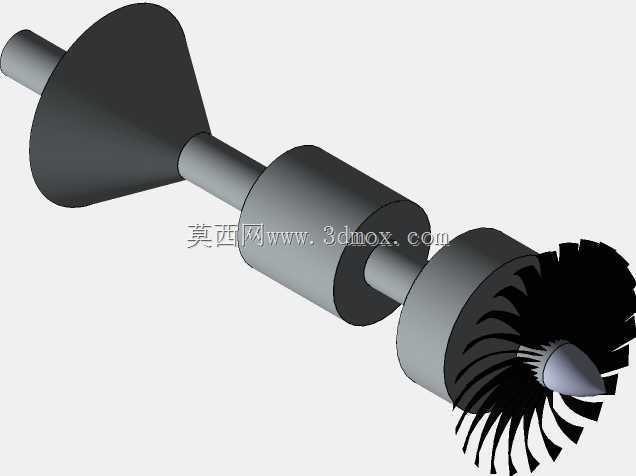

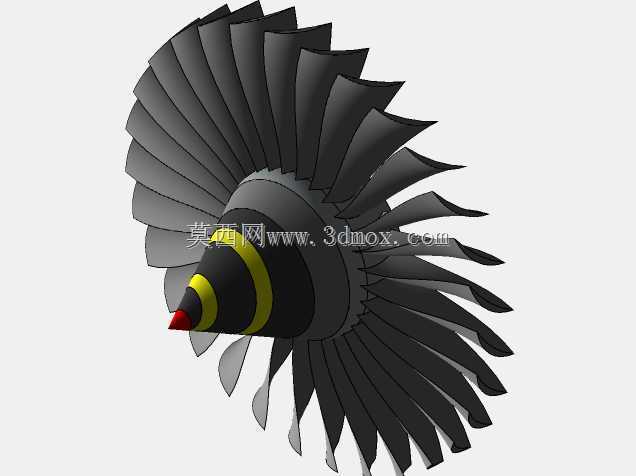

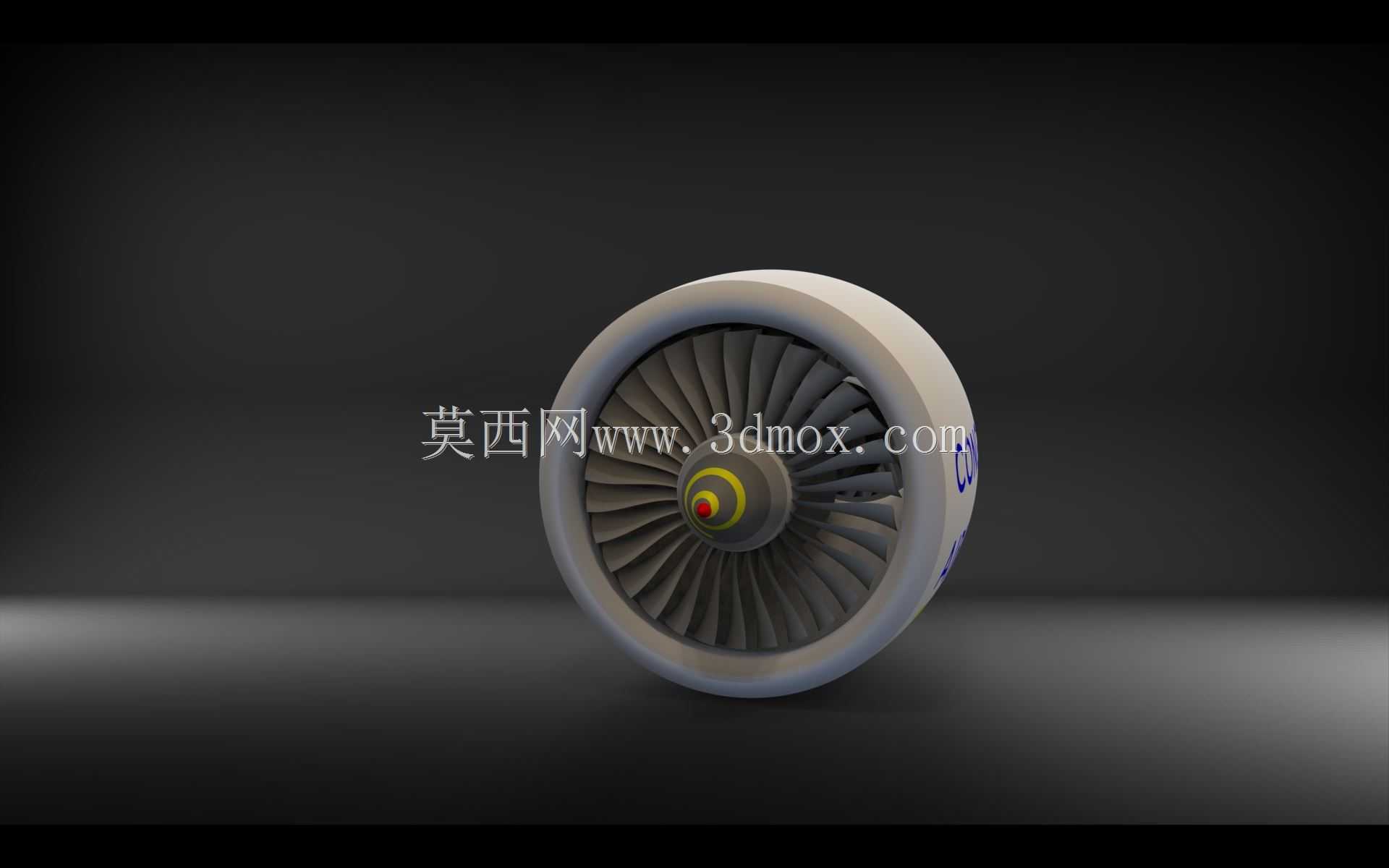

　　结构分层上，前端可见的多级风扇叶片采用周向阵列布局，叶片叶型从叶根到叶尖带有预设的扭角，叶尖与进气机匣内壁保留均匀的径向间隙，既还原真实发动机的叶尖间隙设计要求，也在三维装配中避免叶片旋转时与机匣发生刮蹭。风扇后方的整流锥尖端带有小型红色警示标识，对应实际发动机地面停机时的安全警示点位，地勤人员在跑道周边作业时可通过该醒目标识快速判断发动机进气口朝向，避免误入吸力危险区。

　　设计思路上没有把短舱做成简单的等径圆筒，而是顺着气流流经路径做连续的型面变化：进气段唇口做加厚圆弧处理，抵御低空飞行时吸入的细小砂石冲击；中段外壳略微向外扩张，为内部压气机、燃烧室的外层机匣留出安装空间；尾段则平滑收束，和后续嵌套的尾喷管安装法兰形成对接基准。整套短舱的轴向长度、最大外径都按照小型通航喷气动力的典型边界设定，在做机翼吊挂匹配时，短舱顶部预留的吊挂接头安装位可直接和机翼下方的吊架结构做装配约束，校核发动机与机翼前缘、襟翼舵面的运动间隙，避免飞机起降、襟翼下放时动力单元和气动舵面发生空间干涉。

　　功能特性层面，该造型完整保留了进气防护、气流整流、旋转叶片包容的核心结构逻辑：外层短舱本身就是风扇叶片的包容机匣，一旦叶片出现断裂故障，高强度机匣可阻挡碎块飞出击穿机身或机翼；进气整流罩的流线外形能把迎面来流均匀导向风扇盘面，降低进气畸变带来的压气机喘振风险。在教学场景中，可通过剖切该三维模型展示内部叶片排布、短舱分层结构，让受训人员快速理解涡扇发动机前端进气段的装配关系；在飞行器总体设计阶段，该模型可作为动力包络占位件，快速完成全机气动外形的初步匹配，调整短舱吊挂位置、离地间隙，校核地面滑行时发动机进气口不会吸入跑道表面的杂物。

　　安装边界方面，短舱前端到风扇盘面的轴向距离、唇口最大直径都标注了清晰的装配基准，后端对接核心机的法兰端面预留了螺栓孔阵列的定位参考，和燃烧室、涡轮段的装配接口完全对应，不需要额外做基准转换即可完成整台发动机的分段拼接。外露曲面全部采用连续G2过渡，既满足渲染展示时的光影效果要求，也可直接导入流体仿真软件作为进气道外流场计算的几何边界，辅助分析不同飞行速度下进气口的流场分布特性。
