集成式机油与冷却液泵壳体结构设计

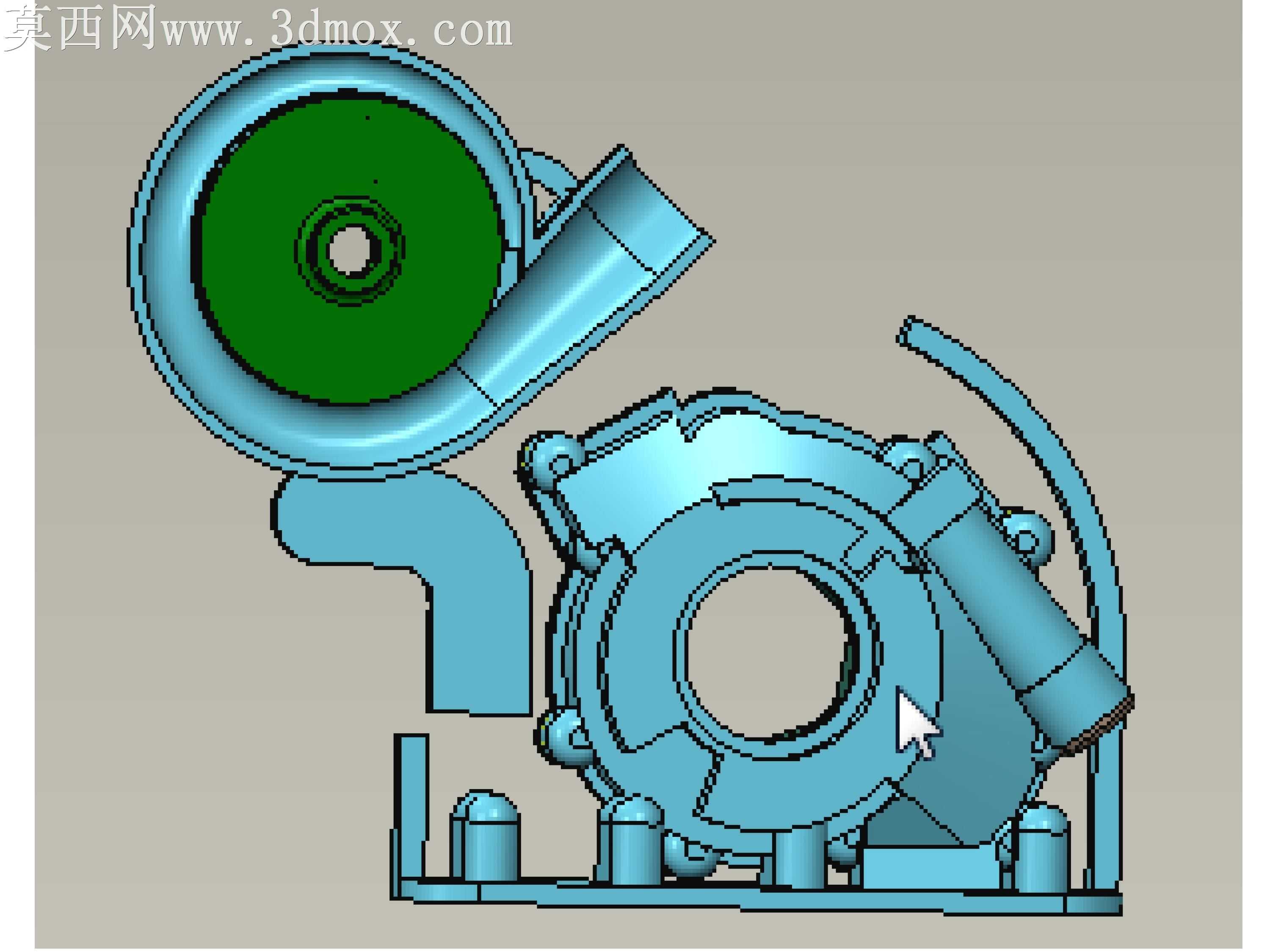

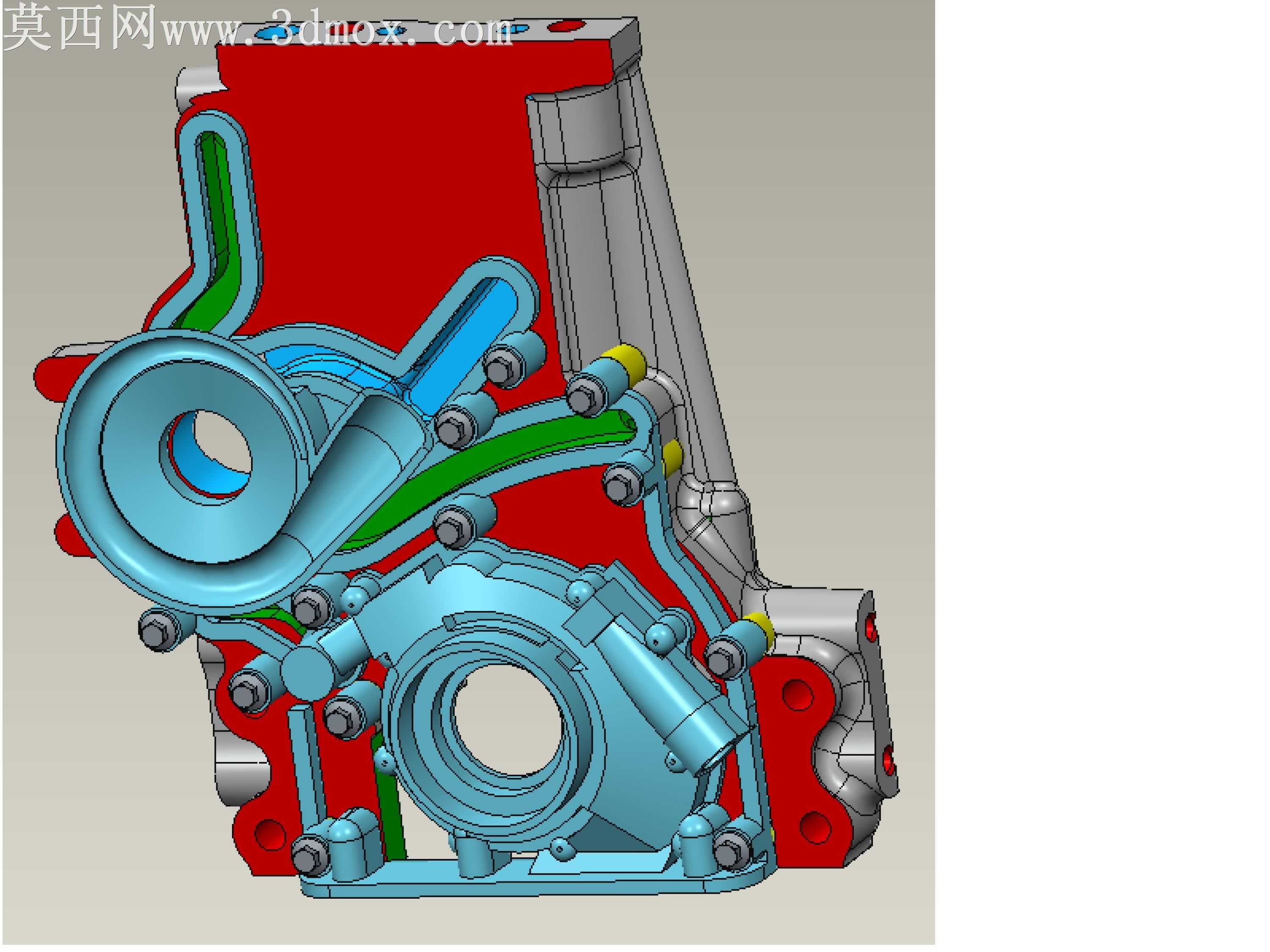

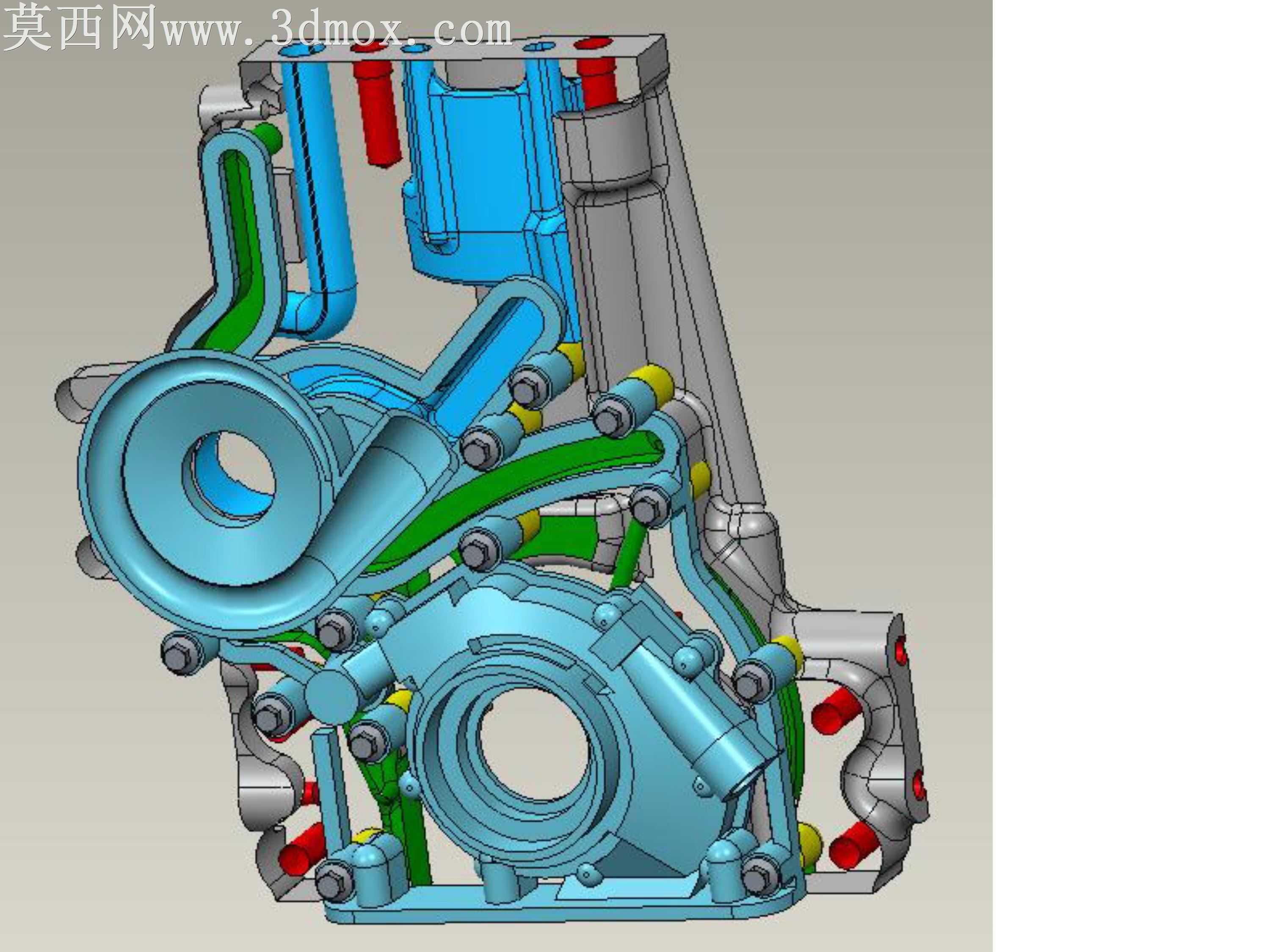

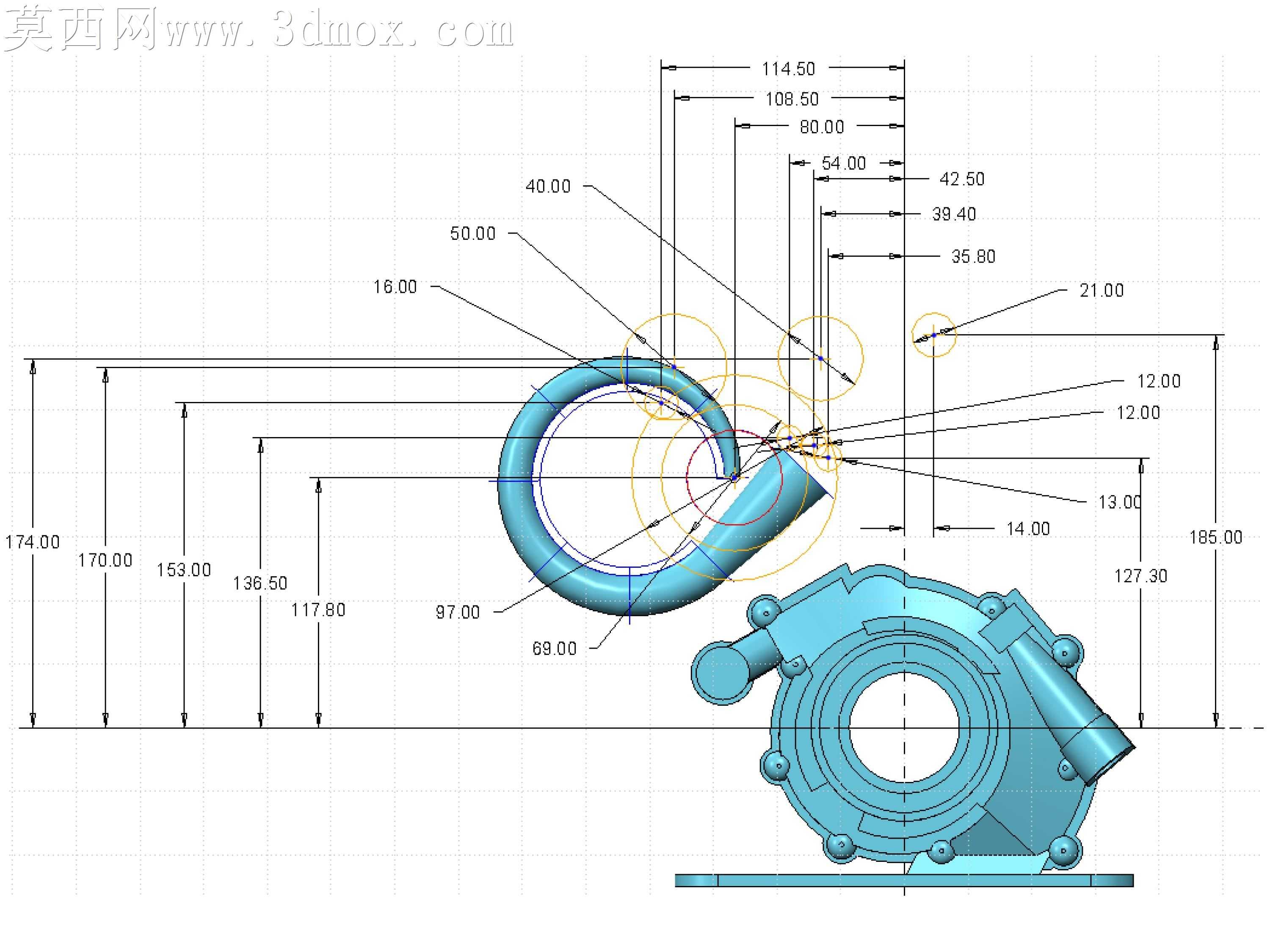

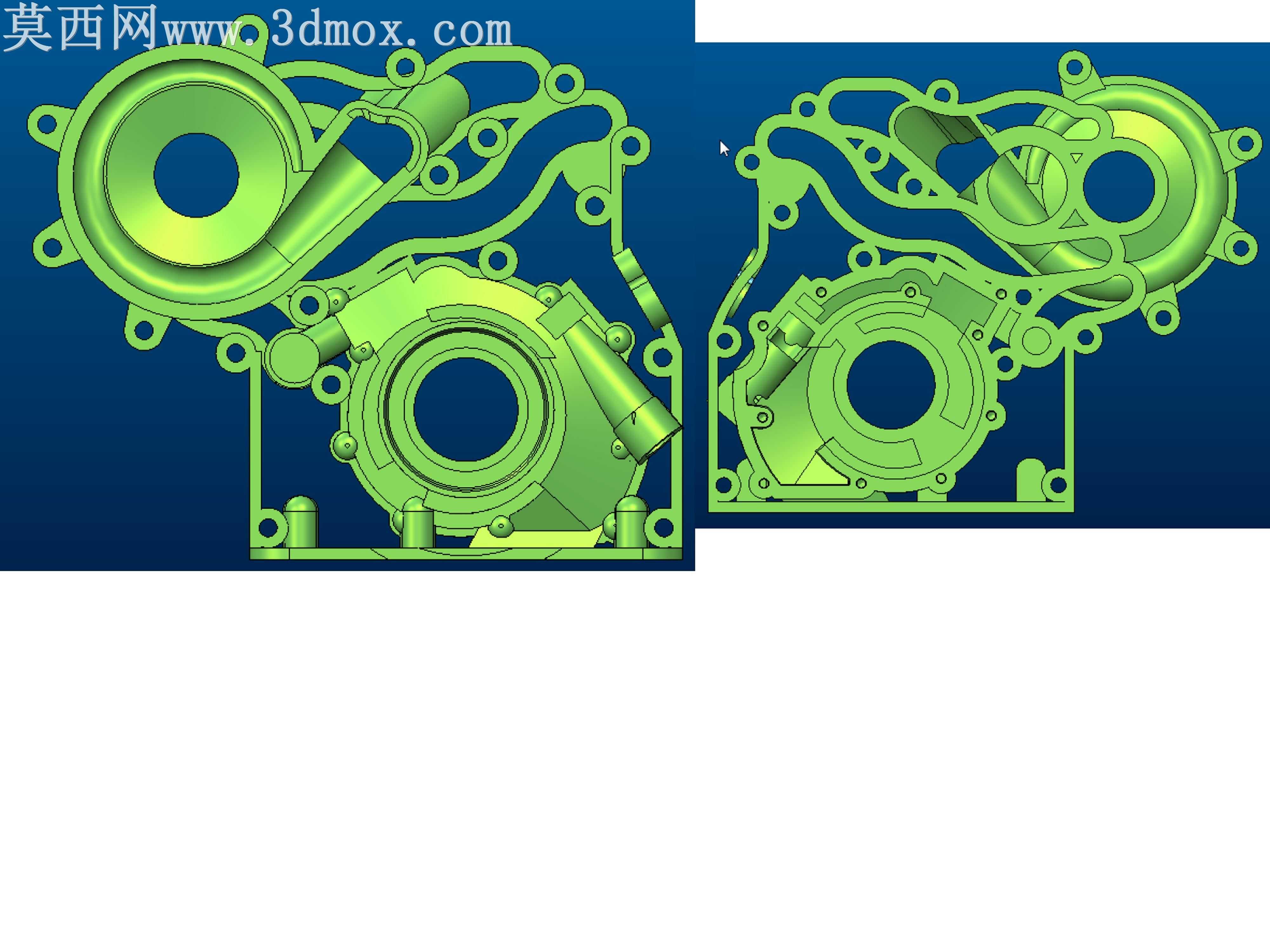

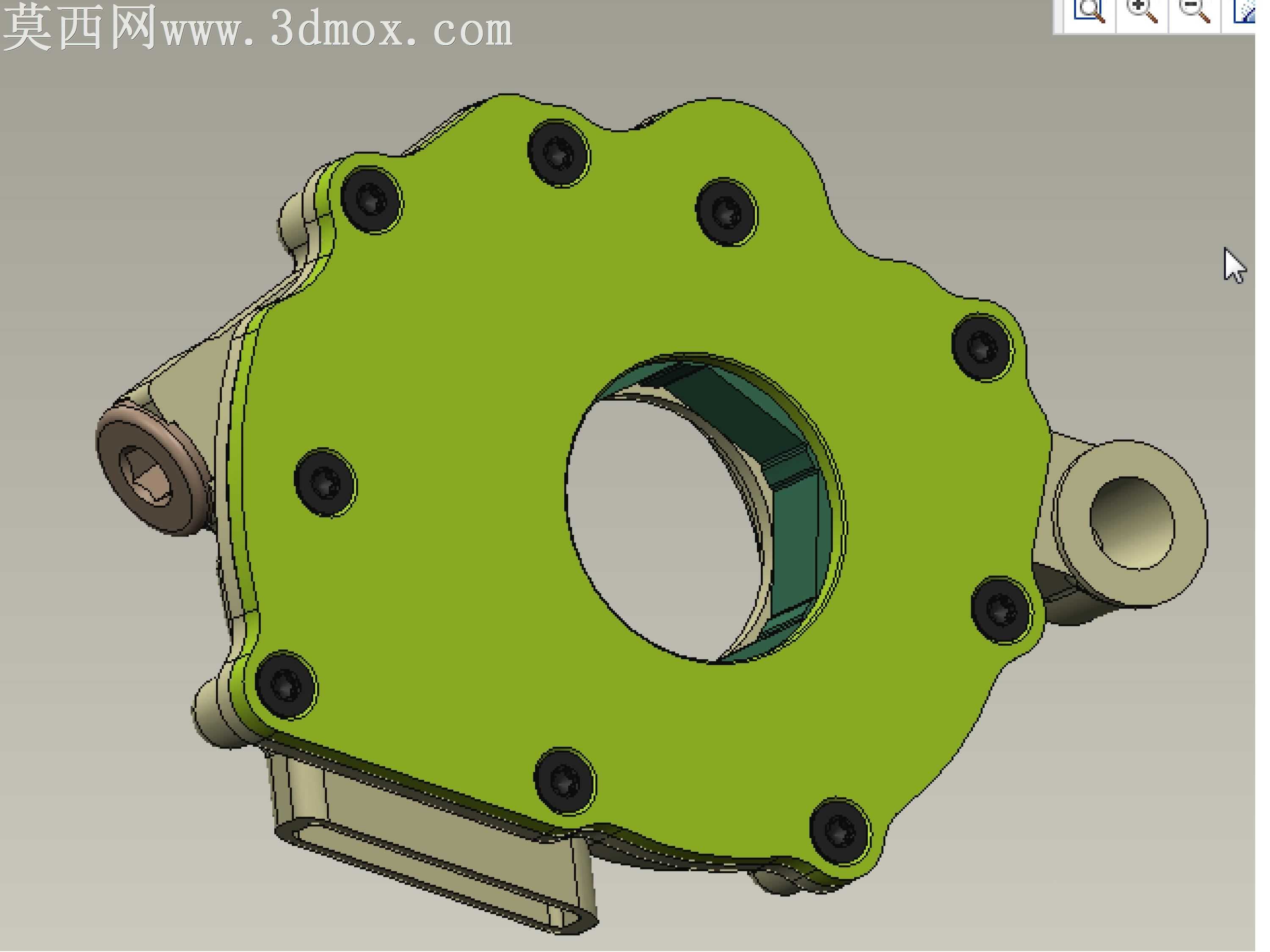

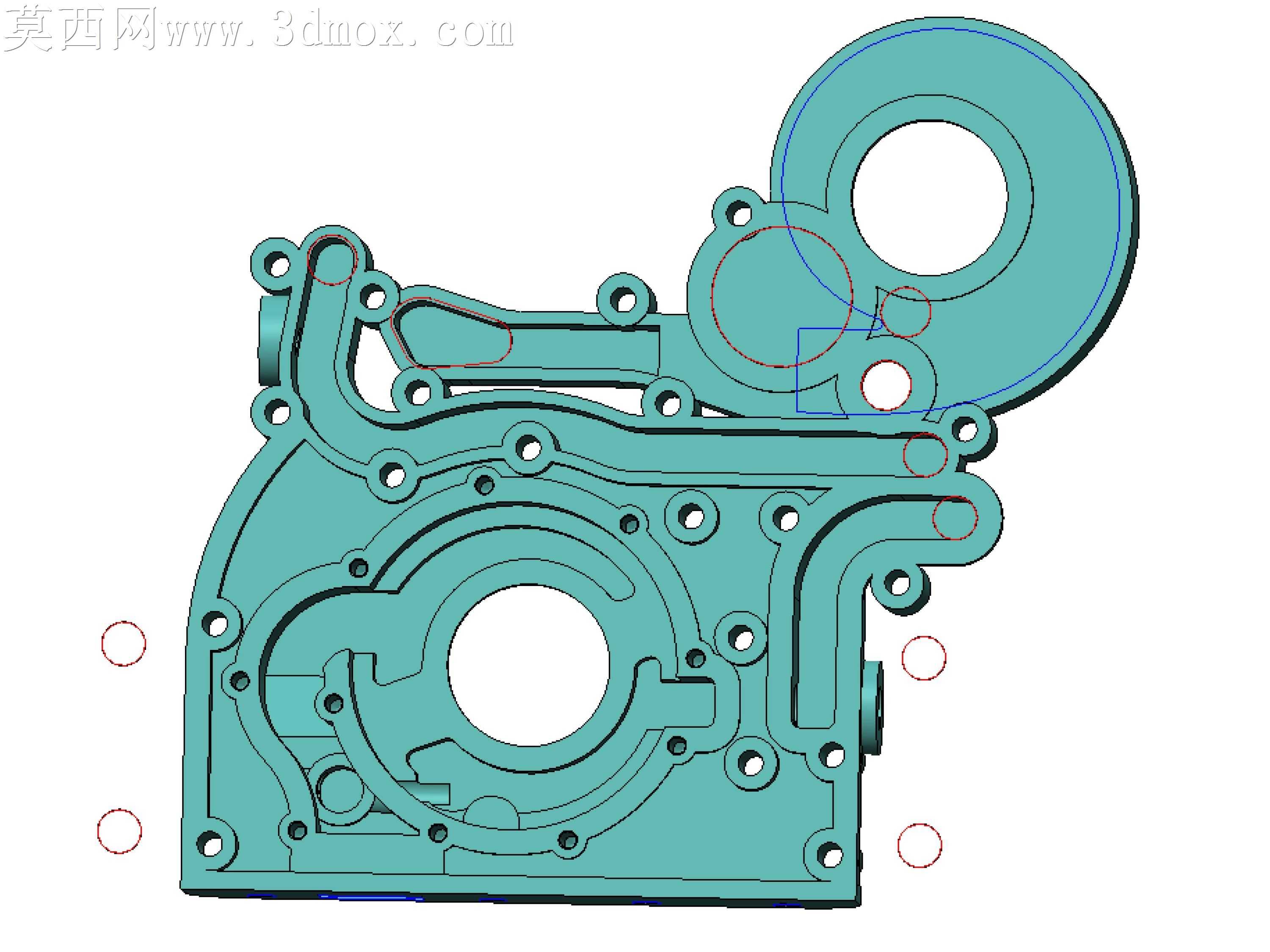

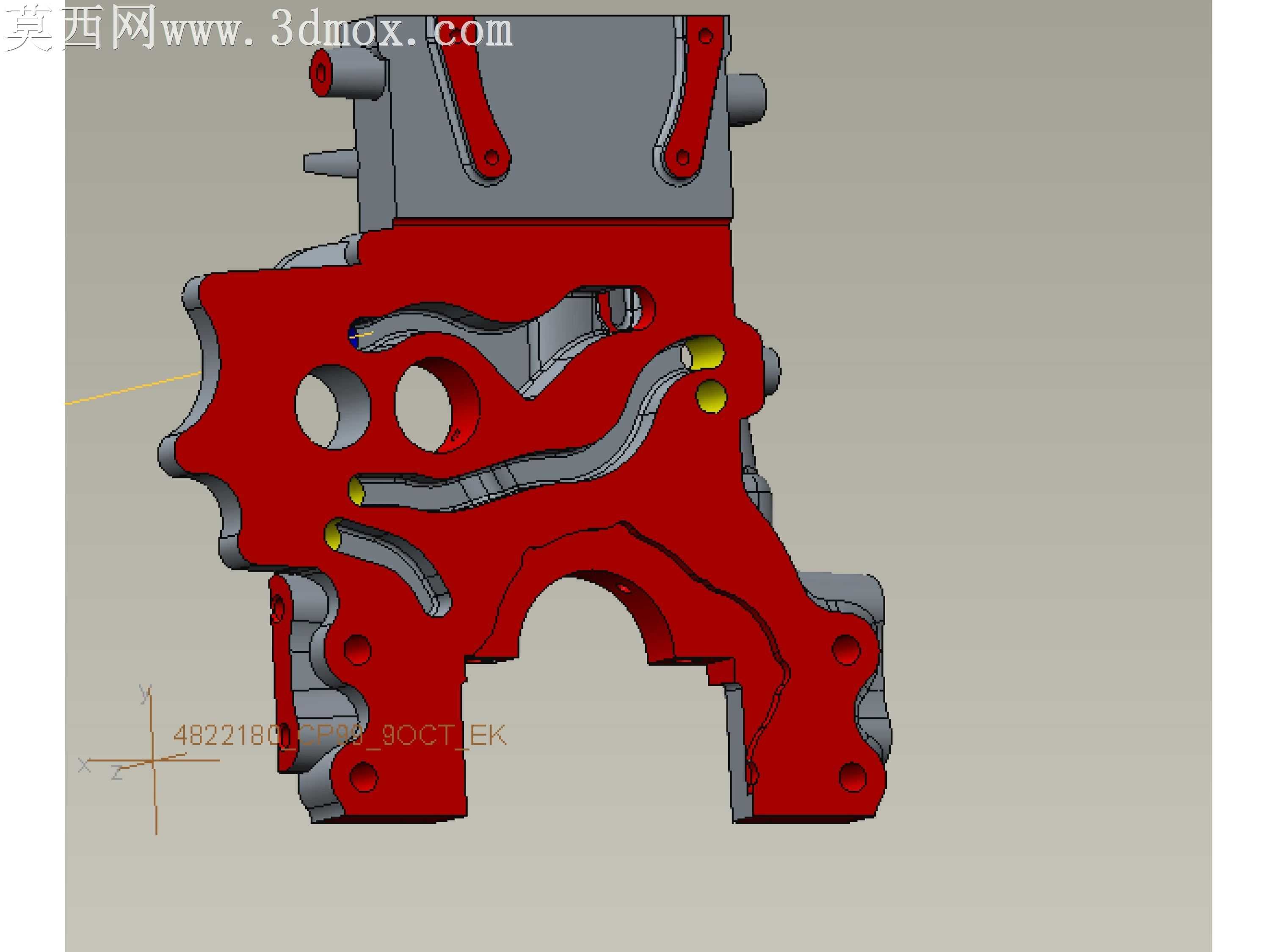

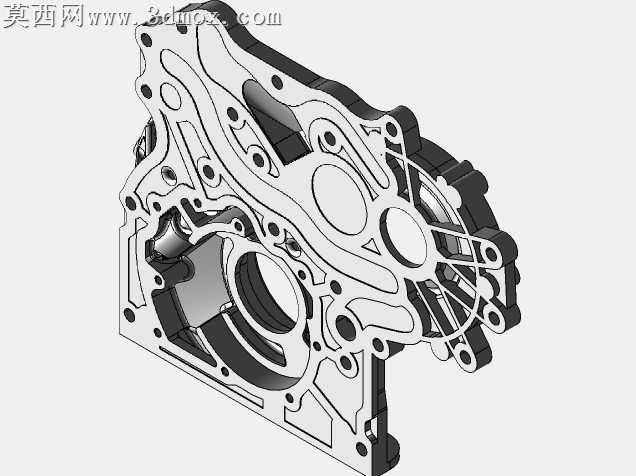

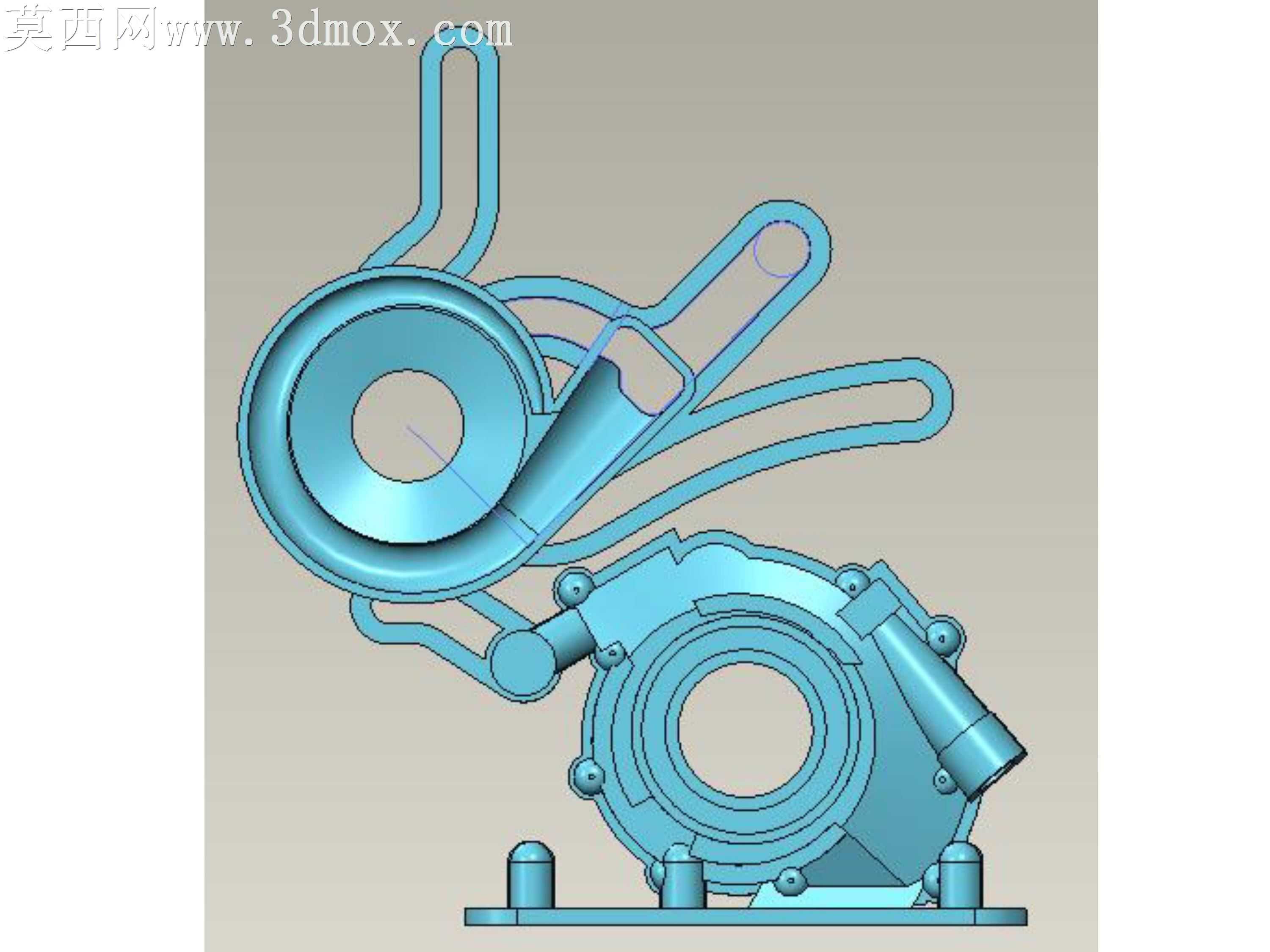

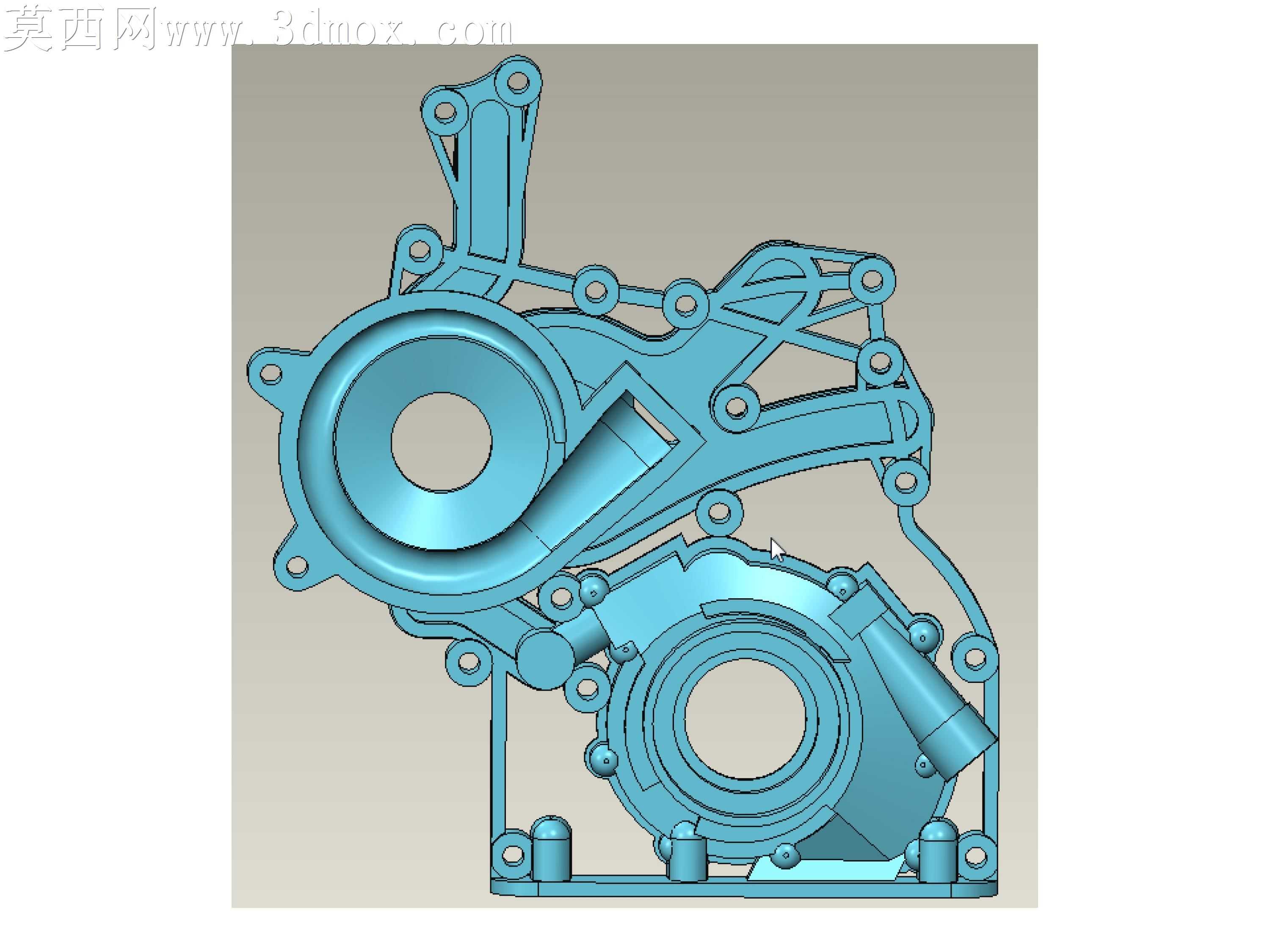

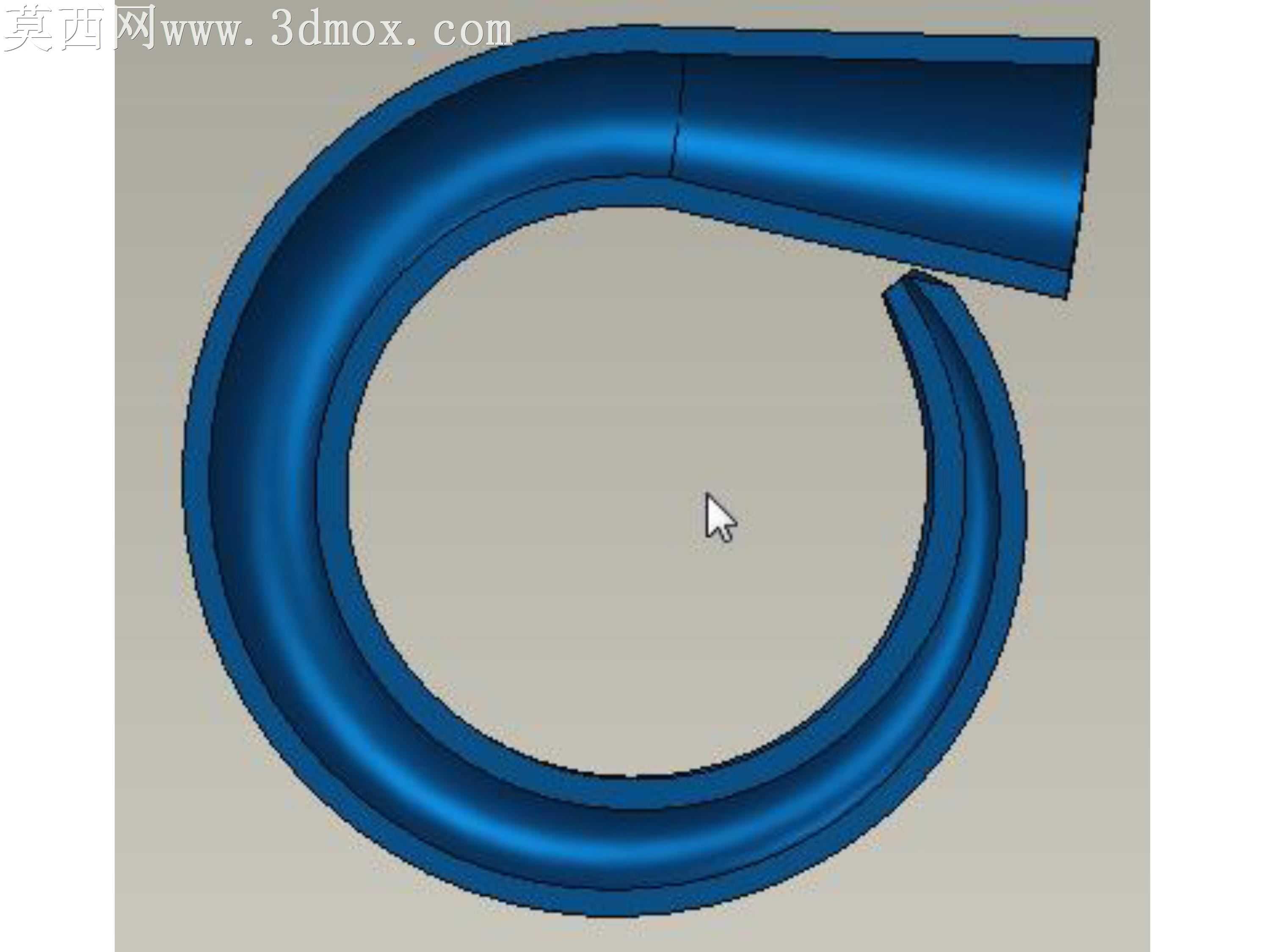

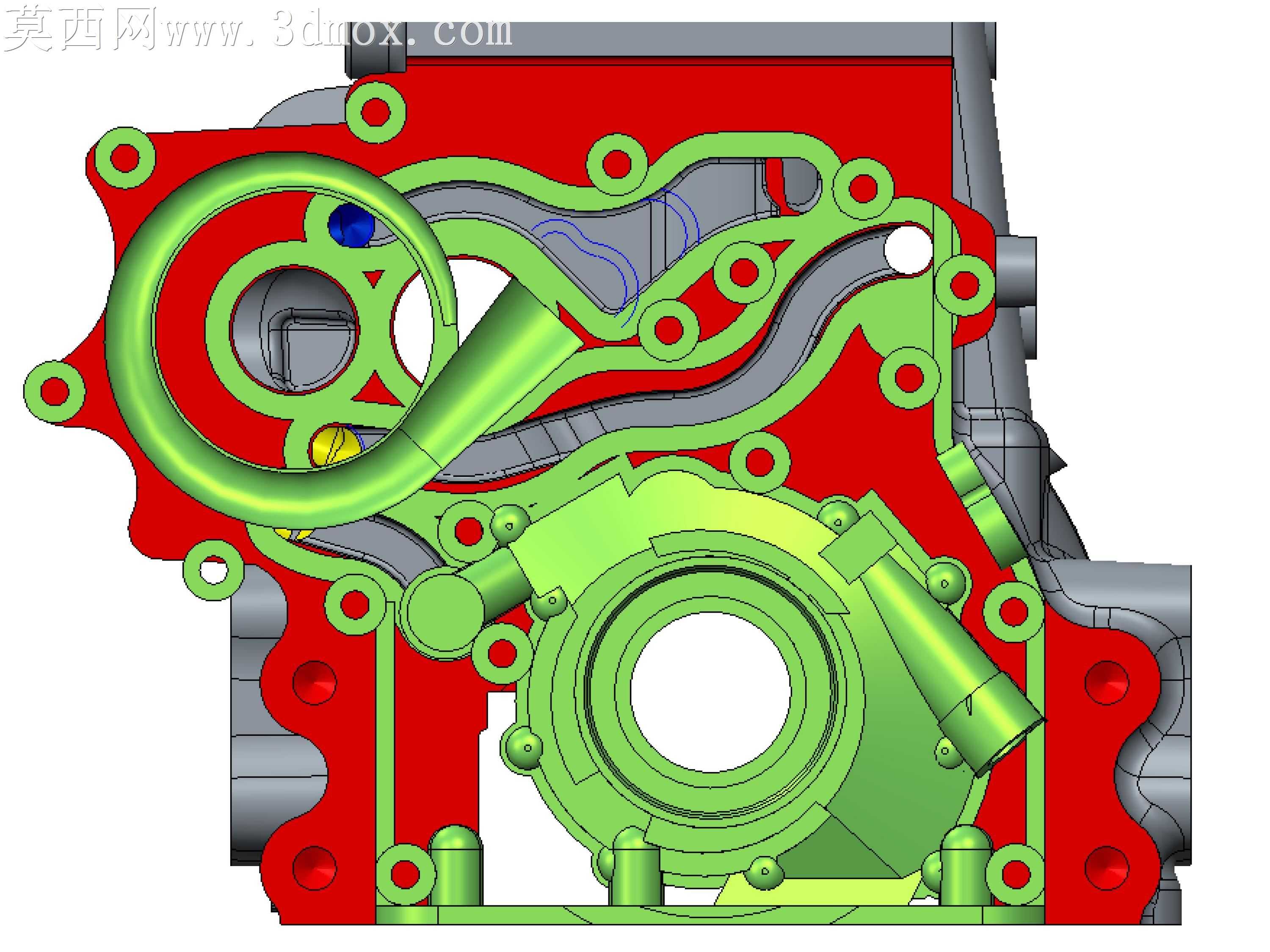

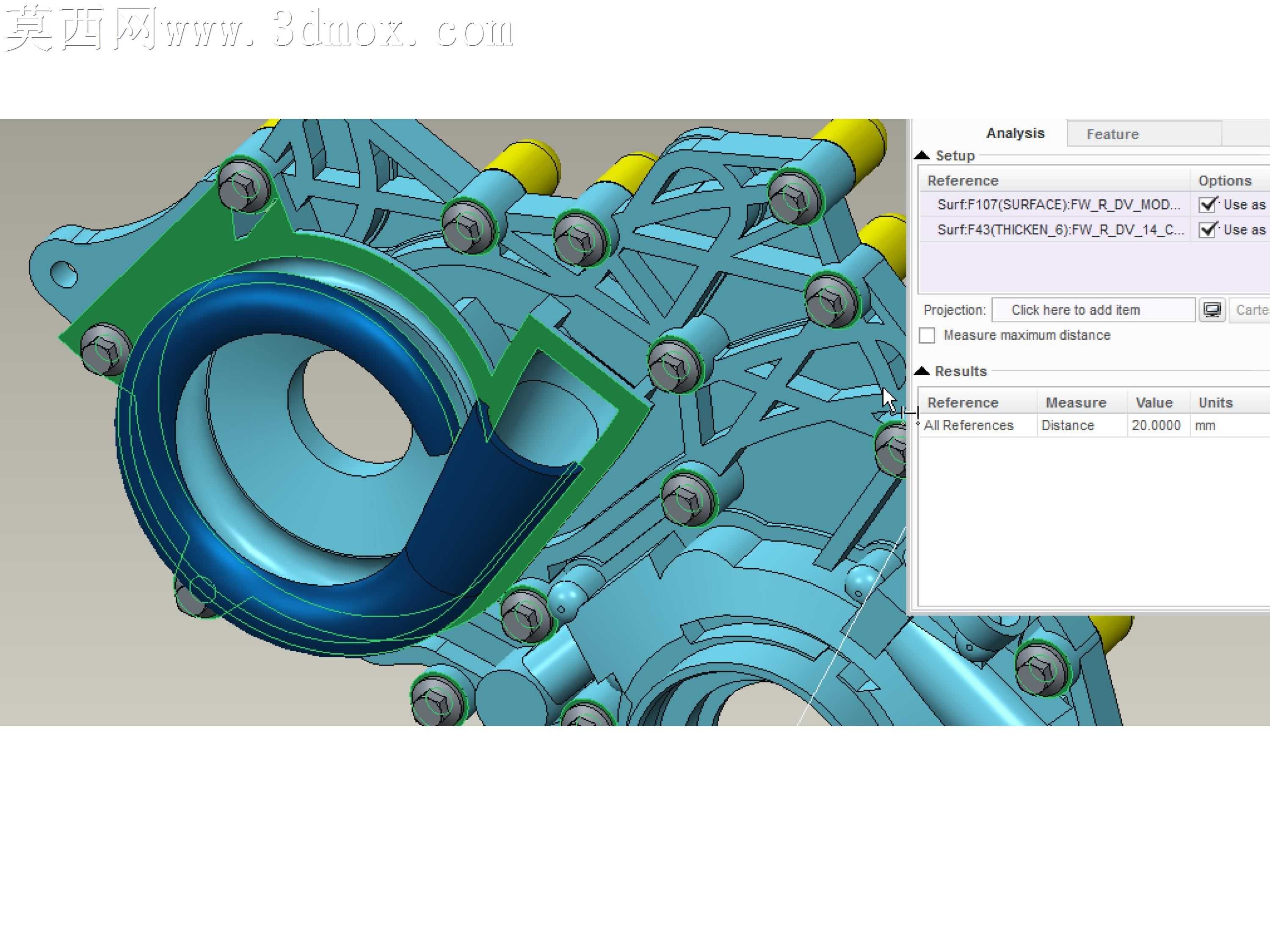

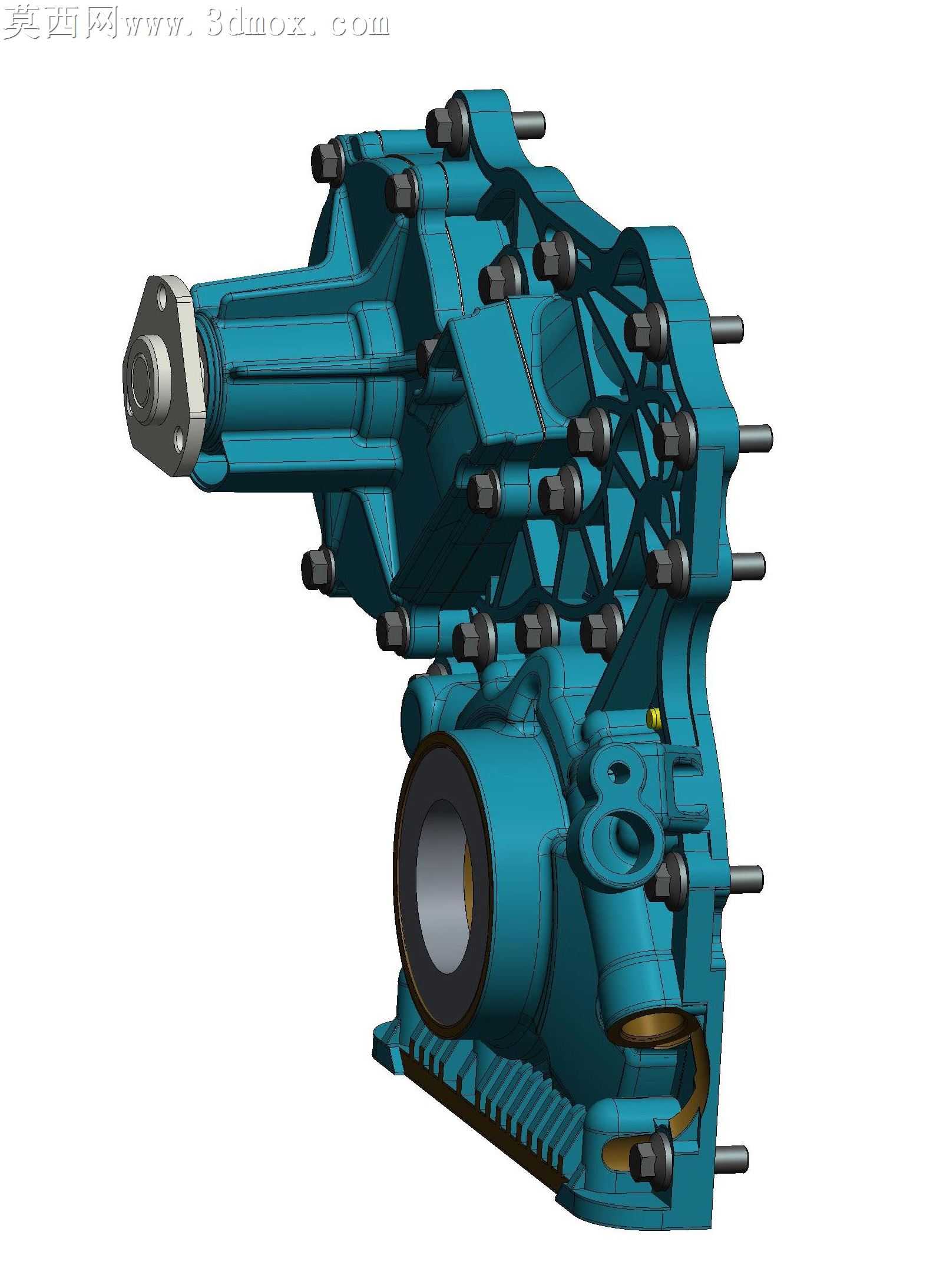

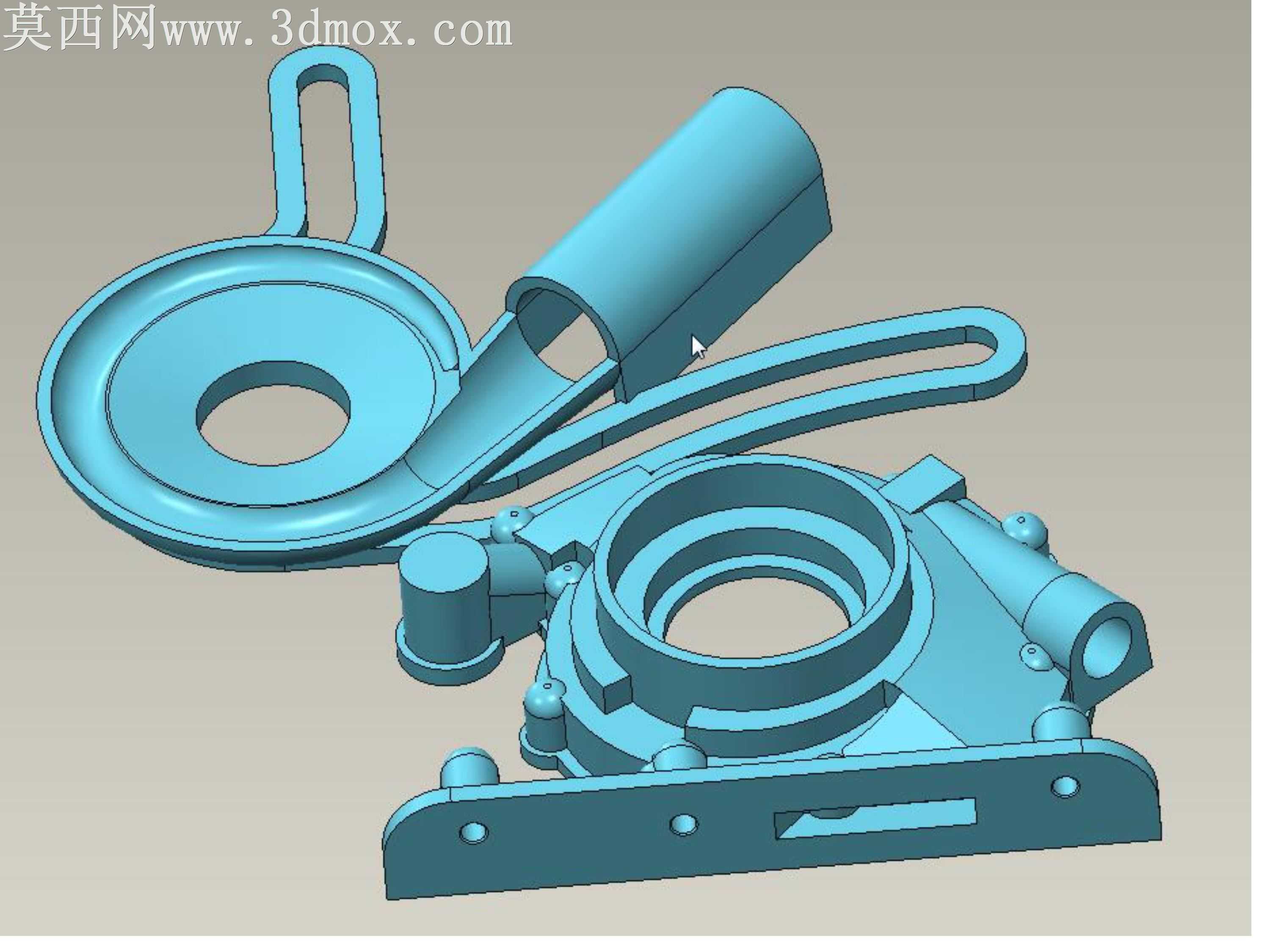

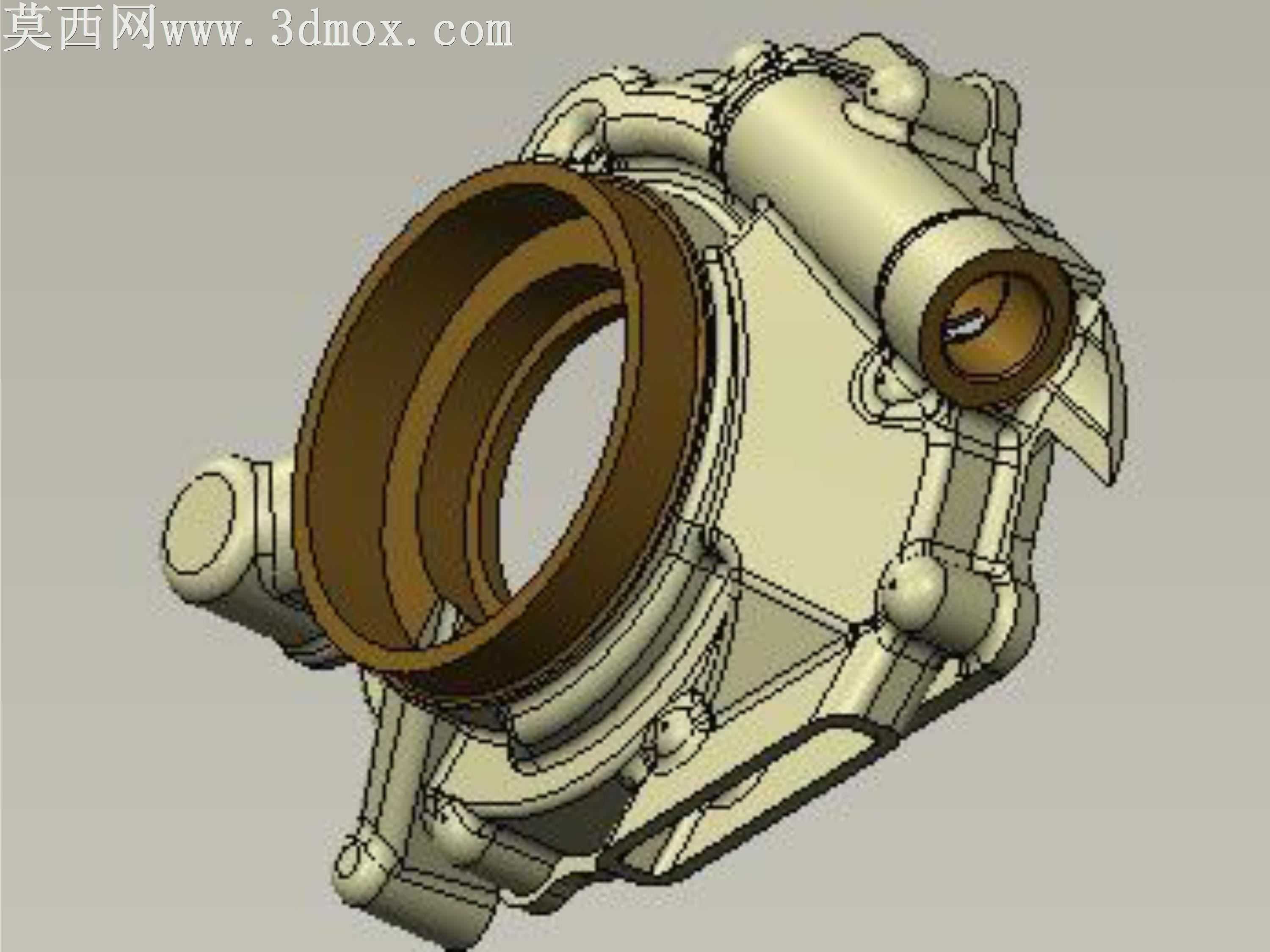

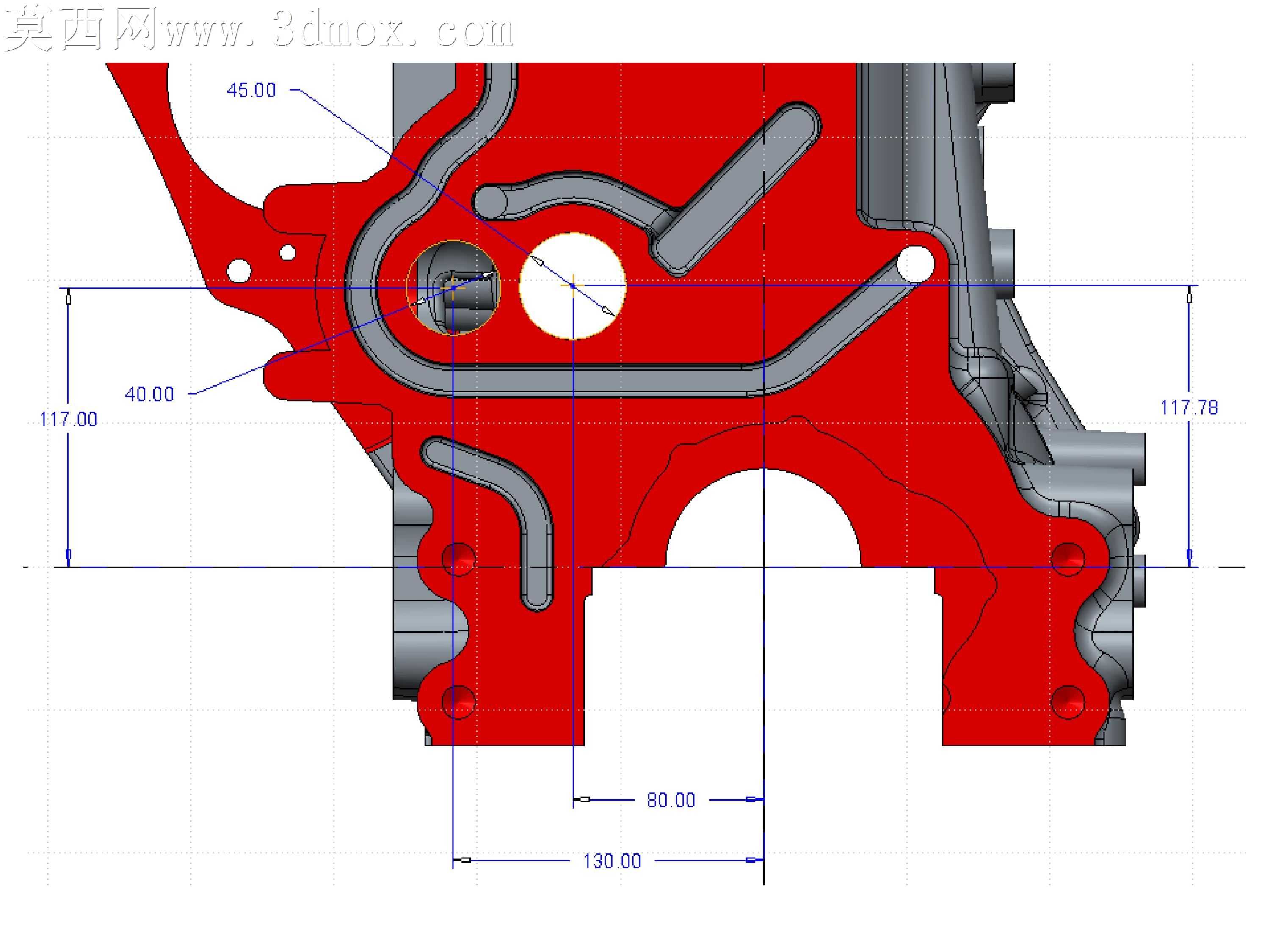

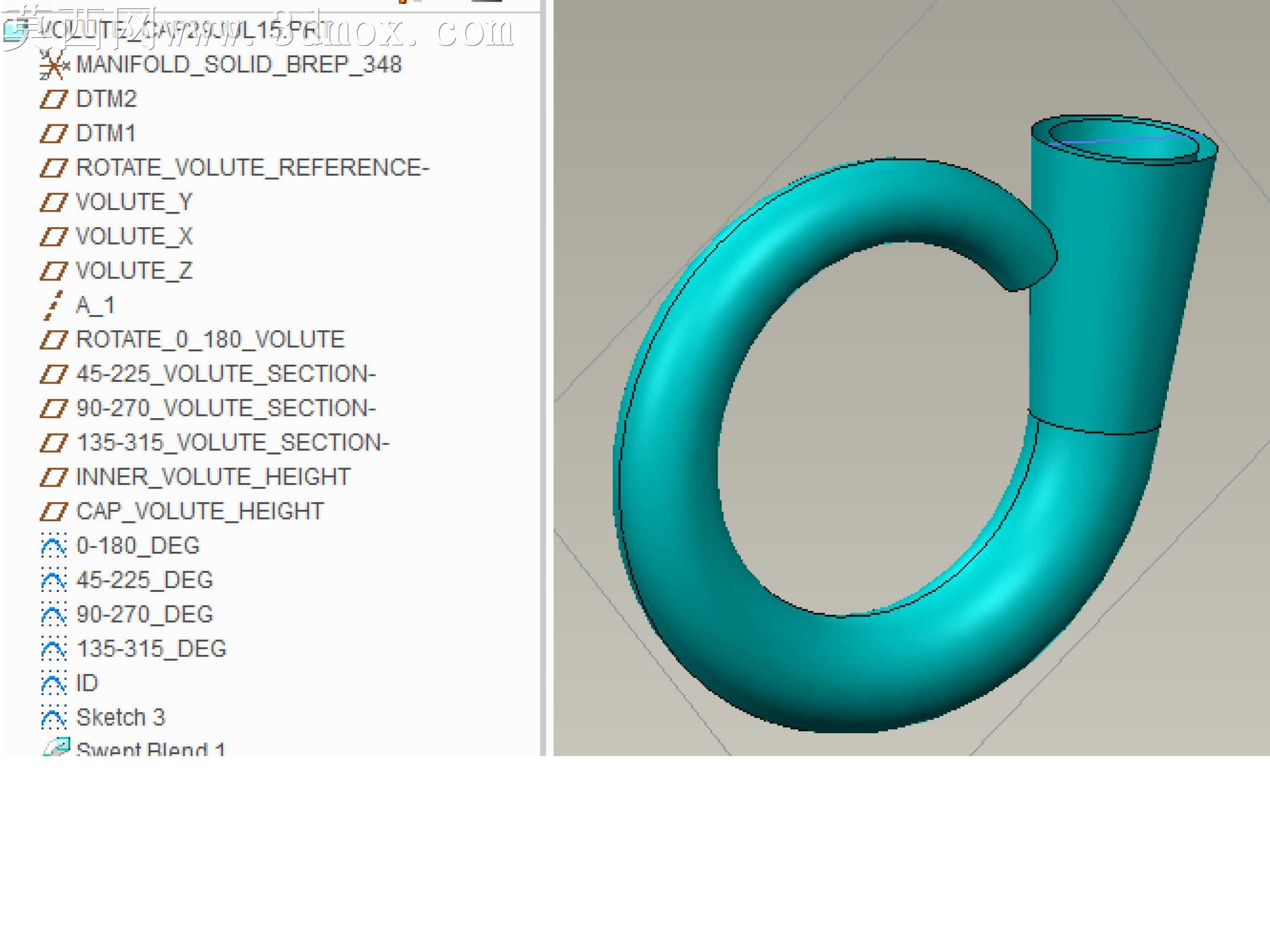

该模型为集成式机油与冷却液泵壳体，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循高压铸造工艺的成型规范，对壳体的壁厚过渡、拔模斜度、安装凸台结构做了统一的参数化约束，保证各部位尺寸的关联性与可修改性。渲染阶段采用金属铸件材质搭配哑光漆面效果，还原了铸铝壳体经表面涂覆后的真实质感，对螺栓连接部位、轴孔配合面、流道开口处做了细节材质区分，金属紧固件的金属光泽、密封面的精加工质感、壳体主体的涂层质感层次分明，光影渲染下清晰呈现壳体的立体结构与各部位的衔接关系。结构设计上，该壳体采用一体化集成布局，将机油泵腔、冷却液泵腔整合在同一缸体结构内，内部预置了机油与冷却液的独立流道，通过内部筋位结构实现两个腔体的分隔与结构加强，外部布置了多组螺栓安装凸台，用于泵体与动力端、管路端的紧固连接，输入轴端设置了密封配合轴孔与端盖安装位，侧面预留了流体进出的接口结构，壳体外部的加强筋采用网格状布局，在控制壳体整体重量的前提下大幅提升结构刚性，避免高压流体工况下出现壳体变形。设计思路围绕紧凑化集成需求展开，摒弃传统分体式泵壳的多组件拼接方案，通过一体化铸造成型减少组件数量与密封点位，降低流体泄漏风险，同时缩小泵体整体占用空间，适配动力系统的紧凑布局要求；建模过程中对铸造工艺的圆角过渡、壁厚均匀性做了专项校验，避免出现壁厚突变导致的铸造缺陷，对各安装孔位的同轴度、密封面的平面度做了结构约束，保证后续加工与装配的可行性，内部流道做了顺滑过渡处理，减少流体在壳体内的流动阻力，提升机油与冷却液的输送效率，兼顾结构强度、工艺可行性与流体性能的多重需求。
