螺旋混流式小型水力发电水轮机设计

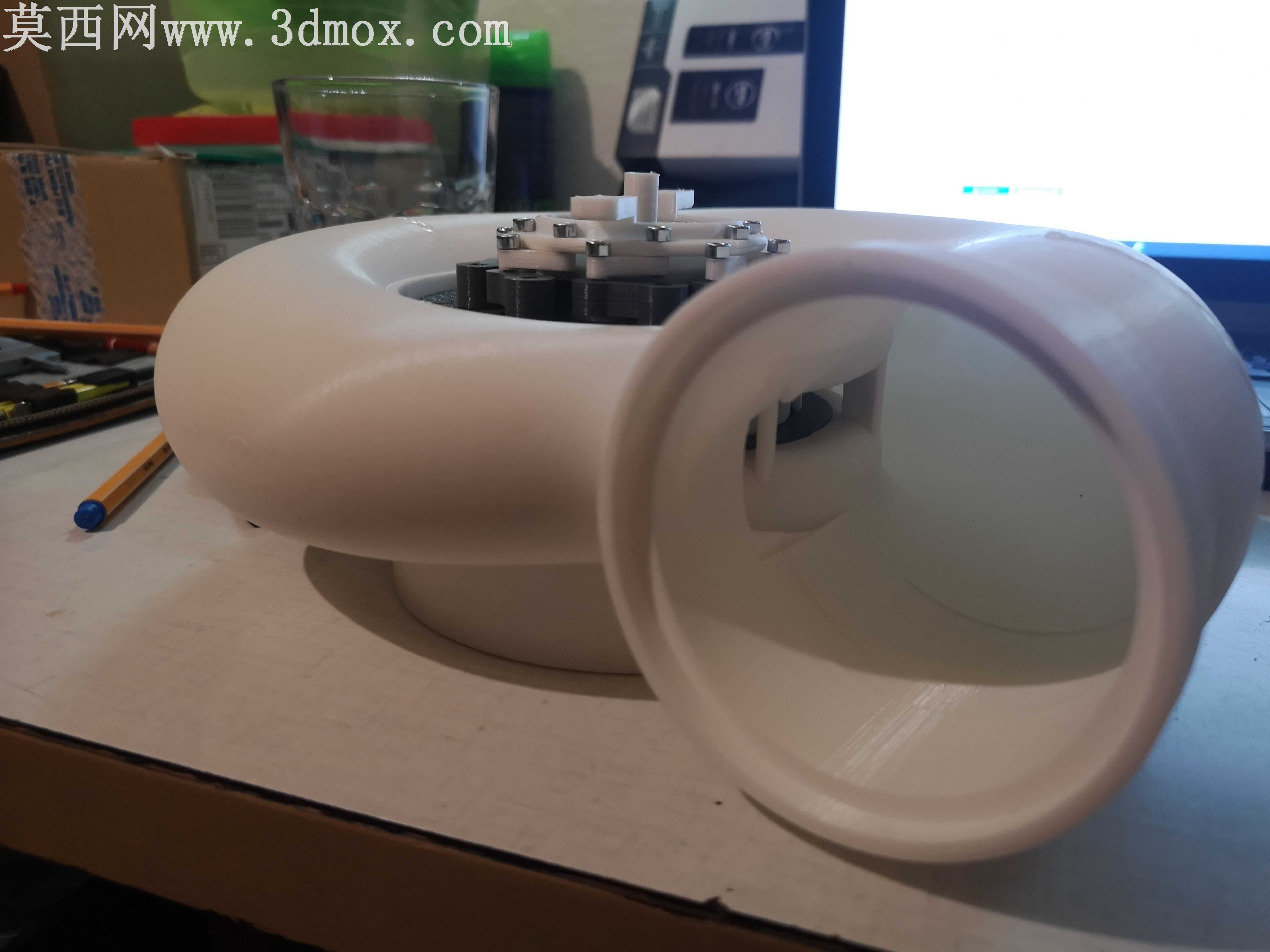

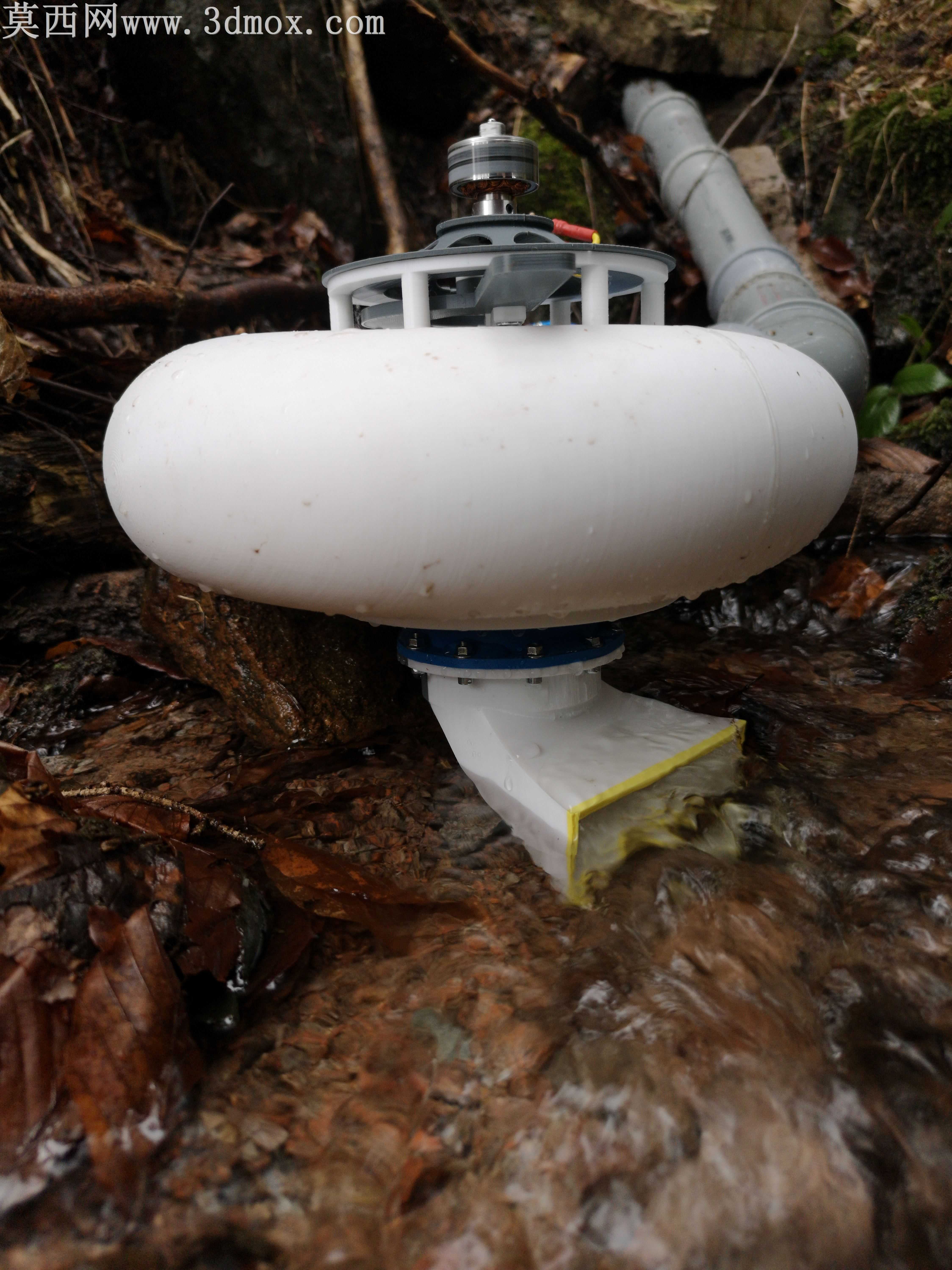

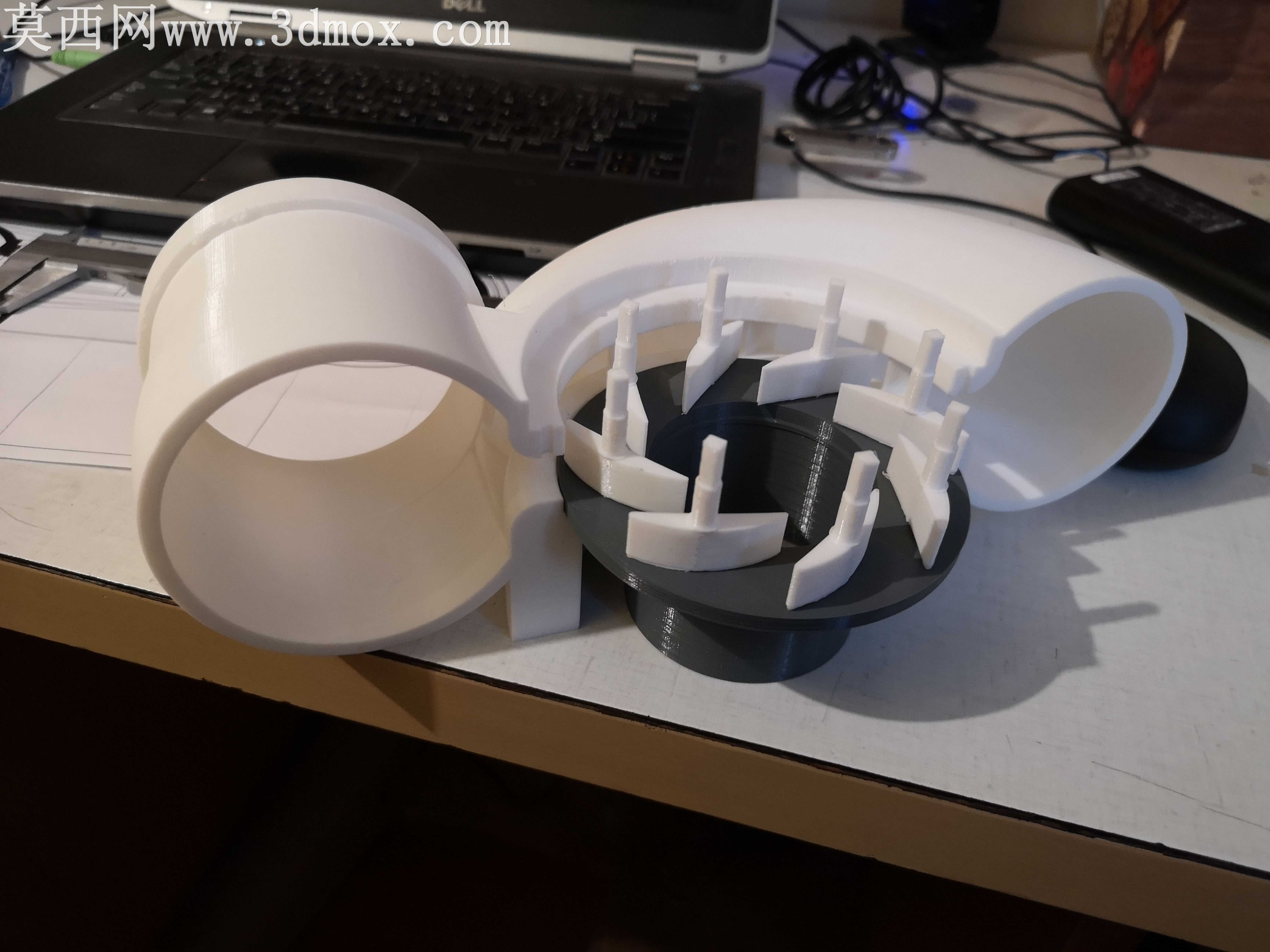

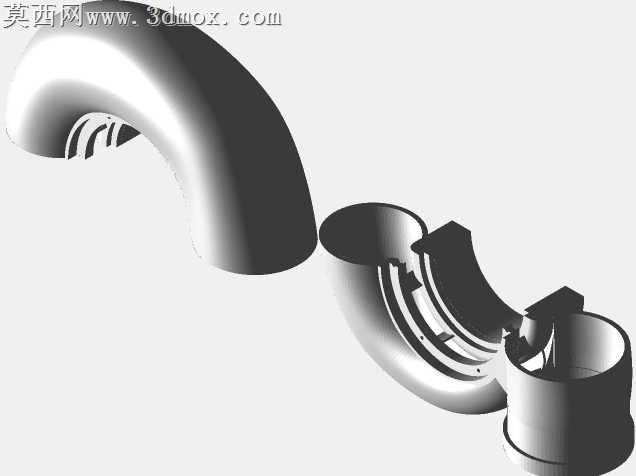

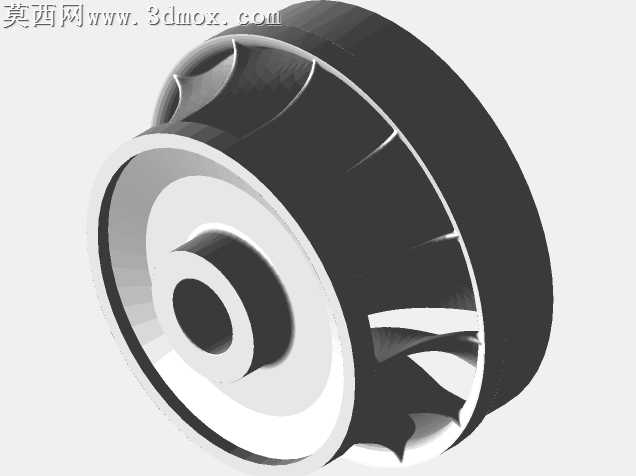

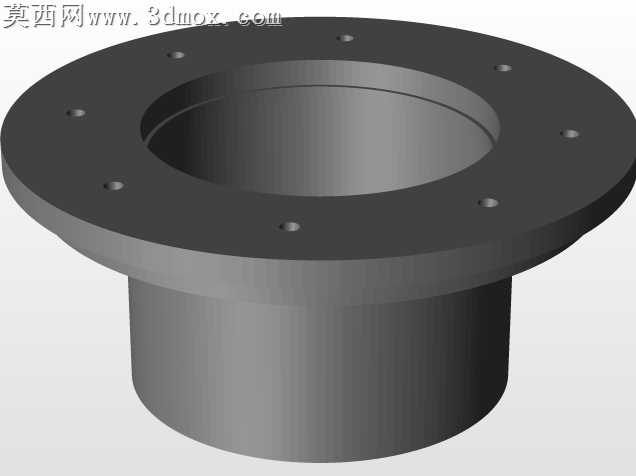

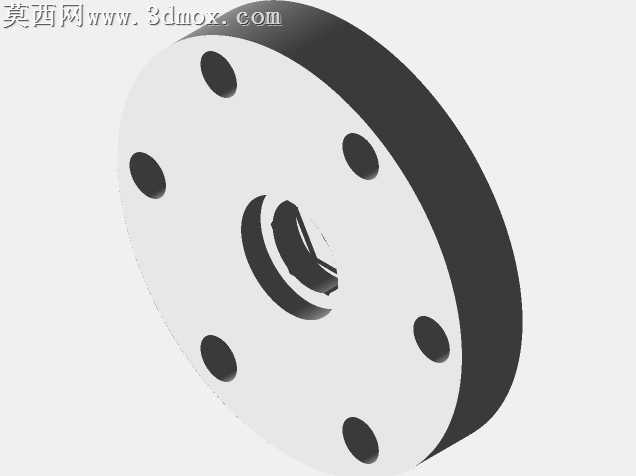

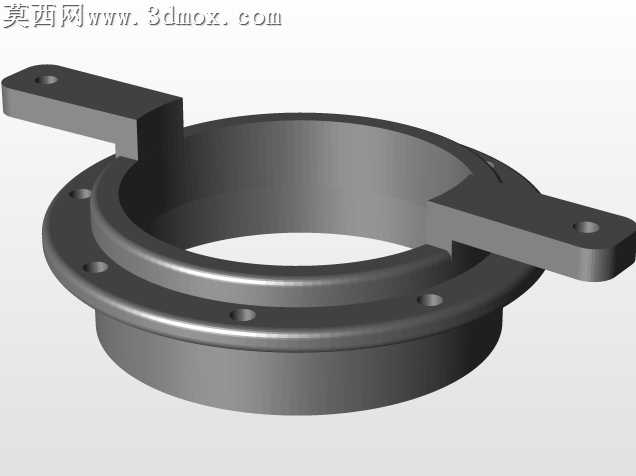

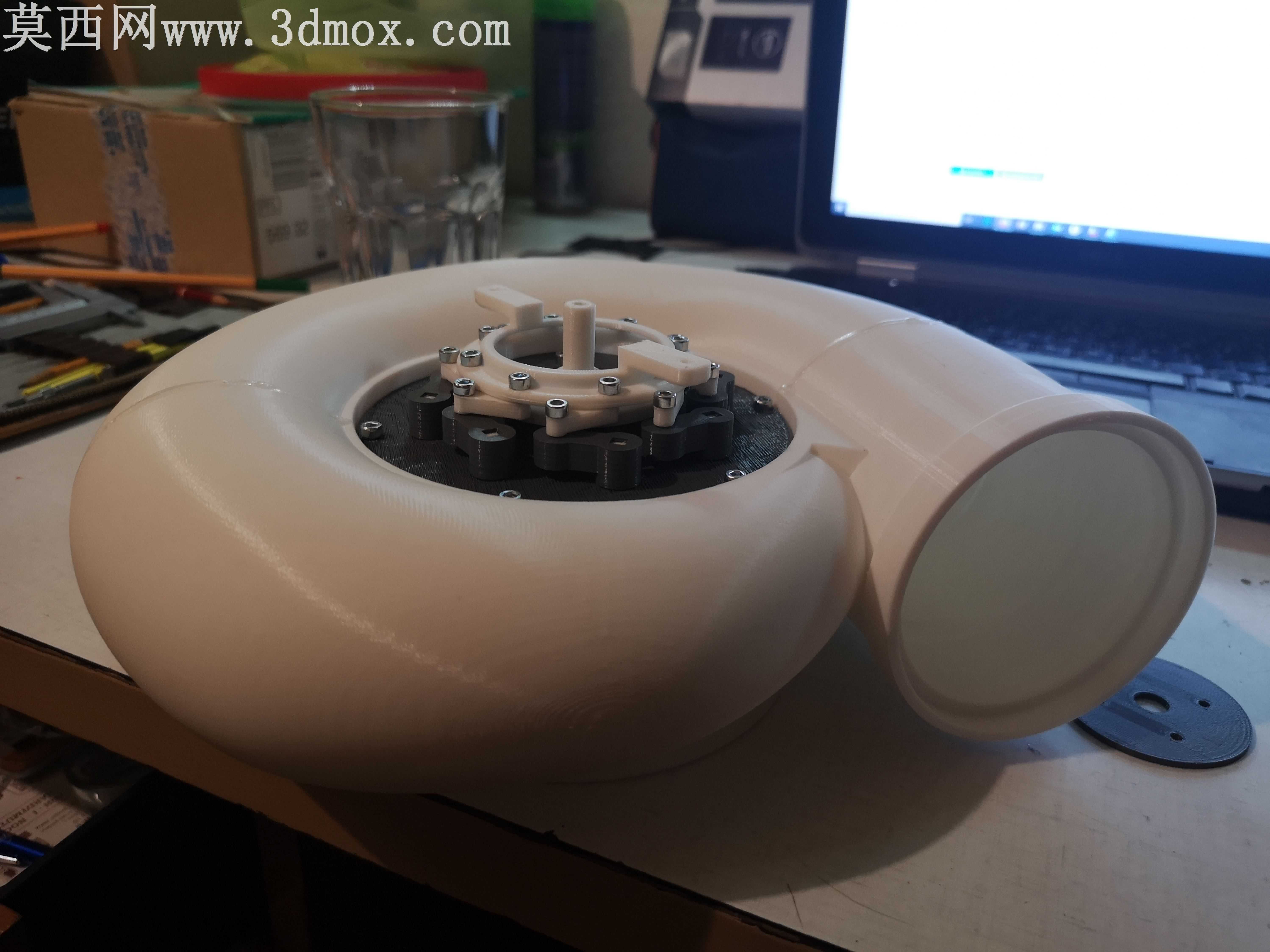

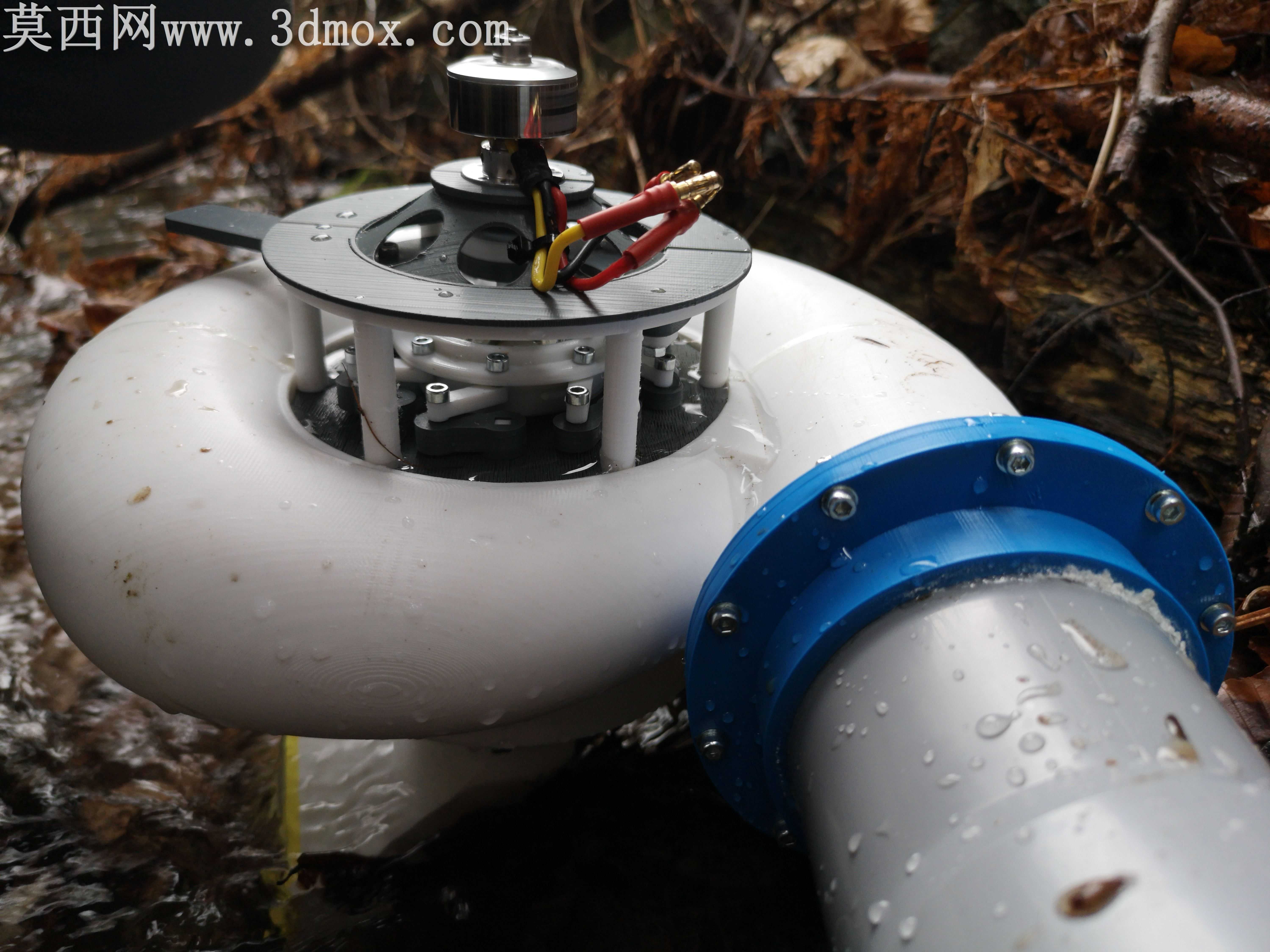

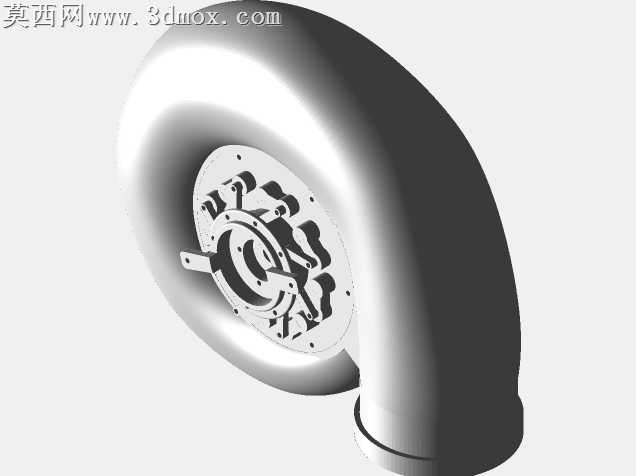

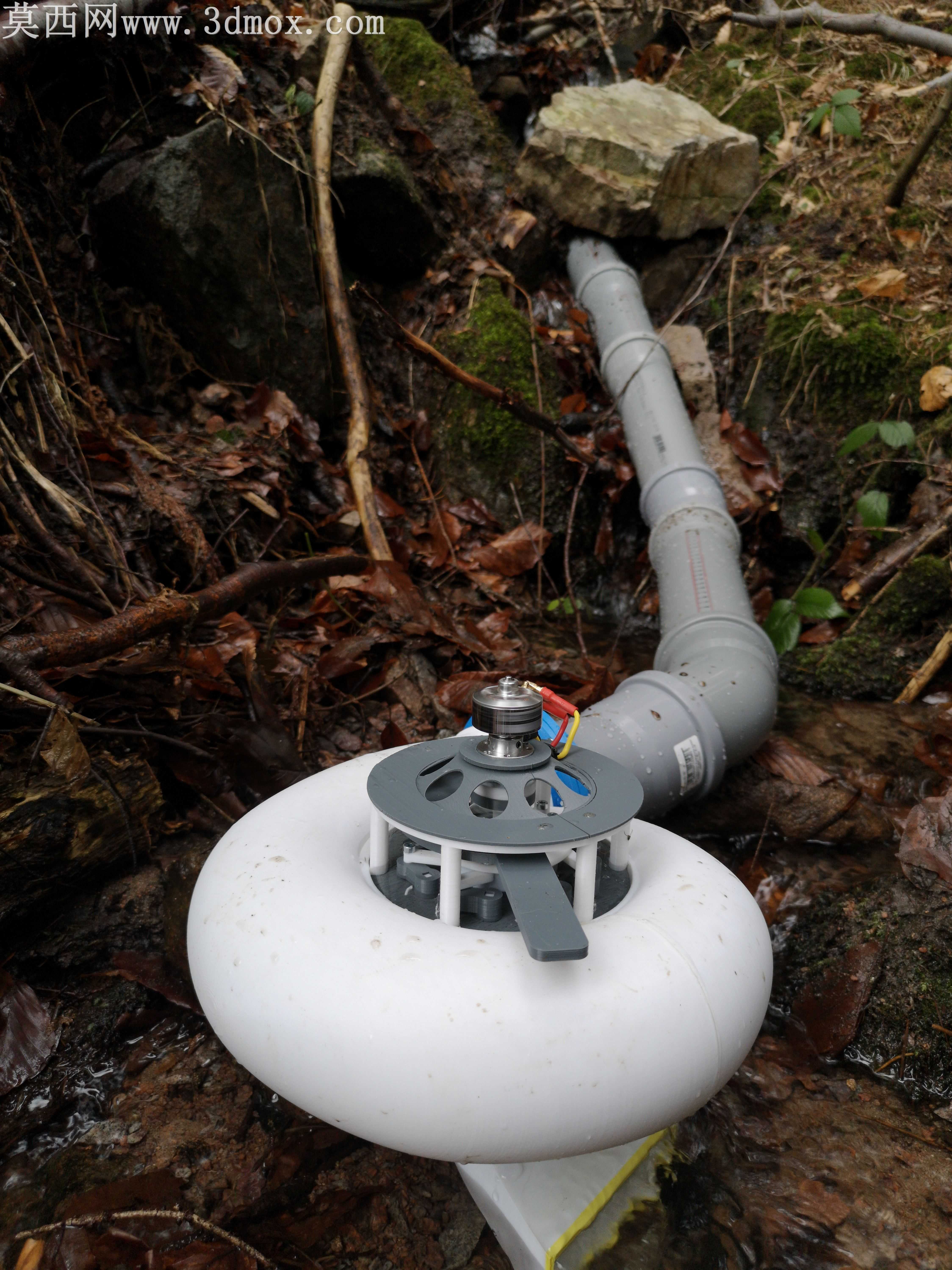

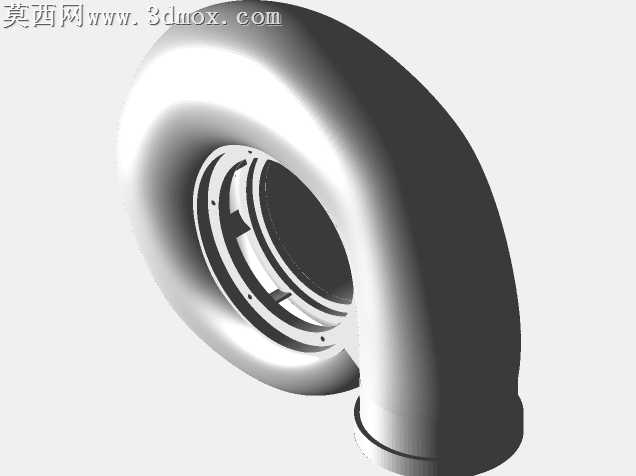

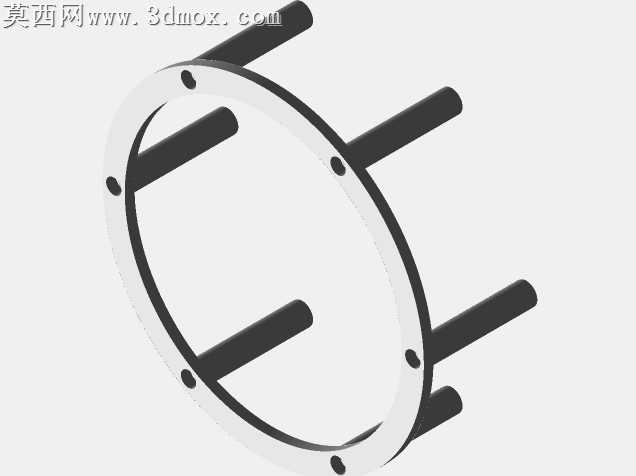

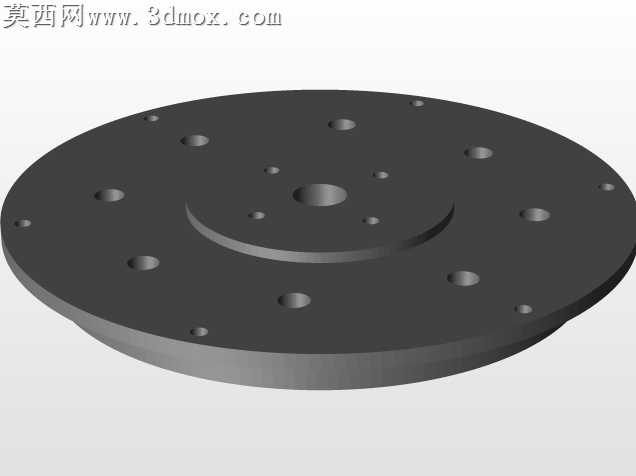

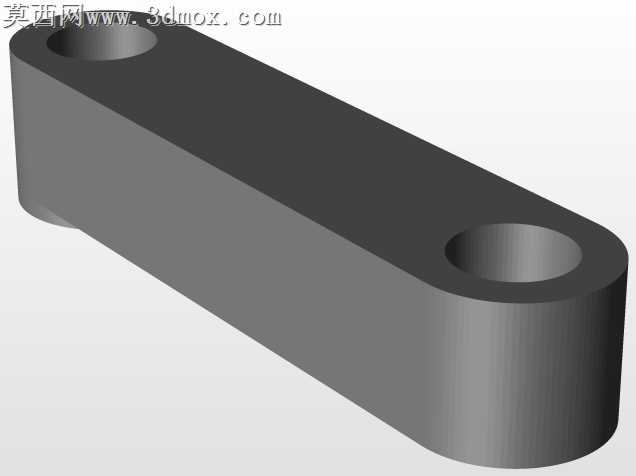

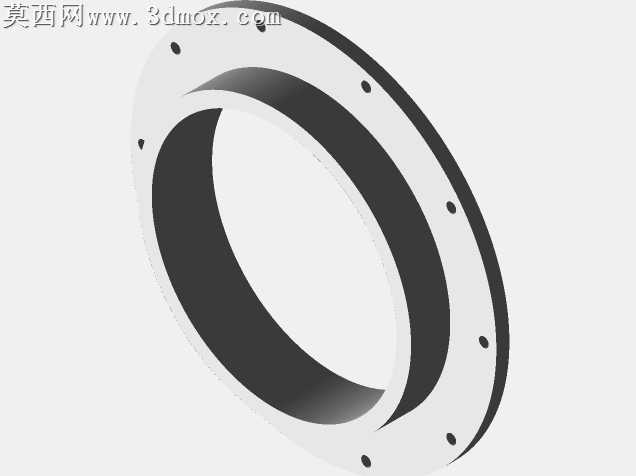

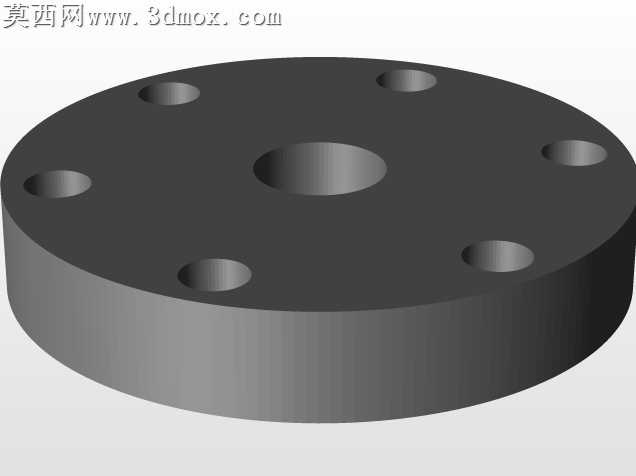

本作品为螺旋混流式小型水轮机三维设计，整体采用流线型飞碟状外壳结构，在三维建模过程中，首先对水轮机的核心转轮部件进行参数化建模，转轮共设计8个符合流体动力学特性的叶片，叶片曲面通过样条曲线拟合生成，保证水流经过时能够顺畅推动转轮转动，减少紊流带来的能量损耗。外壳部分采用椭球流线型造型，建模时通过曲面放样、加厚等操作完成实体构建，外壳表面做光滑过渡处理，能够降低水流冲击带来的阻力，同时适配户外溪流浅水环境的安装使用需求。导水与出水结构采用弯管衔接设计，进水段管道做圆弧过渡处理，出水段设置带黄色封边的导流结构，引导做功后的水流顺畅排出设备，避免回流干扰转轮运转。在材质与渲染表现上，主体外壳采用哑光白色工程塑料材质，模拟轻量化户外设备的材质质感，转轮金属部件做金属银灰质感处理，管道部分采用灰色PVC材质表现，渲染场景搭建为户外溪流落叶的真实使用环境，通过光影调整还原设备在自然水流中的实际运行状态，直观展现设备的应用场景。结构设计上，设备上部设置发电模组安装位，预留了线路引出与固定结构，转轮与上部发电模组之间设置密封支撑结构，避免水流渗入发电部件造成损坏，整体结构紧凑，无需复杂的水工建筑即可在浅溪流中安装使用，适配小型分布式水力发电的使用需求。设计过程中重点考量了低水头水流的能量利用效率，通过螺旋混流的叶片结构，让水流在进入转轮区域时同时产生轴向与径向的作用力，最大化推动转轮转动，相比传统结构的小型水轮机，能够在更低的水流流速下启动运转，提升了零散溪流资源的能源利用率。各部件之间的装配关系在建模时做了精准的配合校验，转动部件与固定部件之间预留了合理的运转间隙，同时保证结构连接的稳固性，能够适应户外水流的波动冲击。
