轮式自适应管径管道检测机器人结构设计

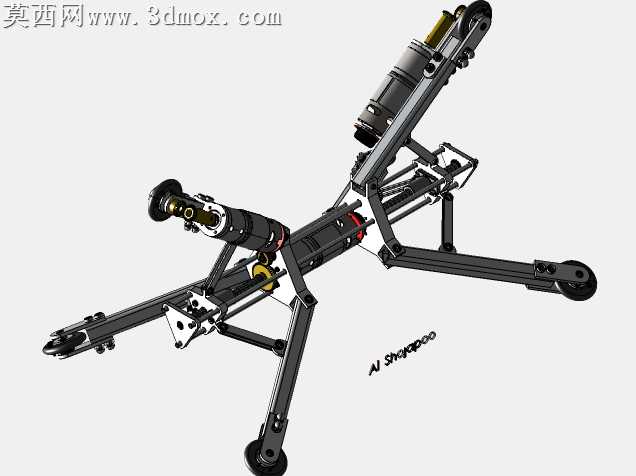

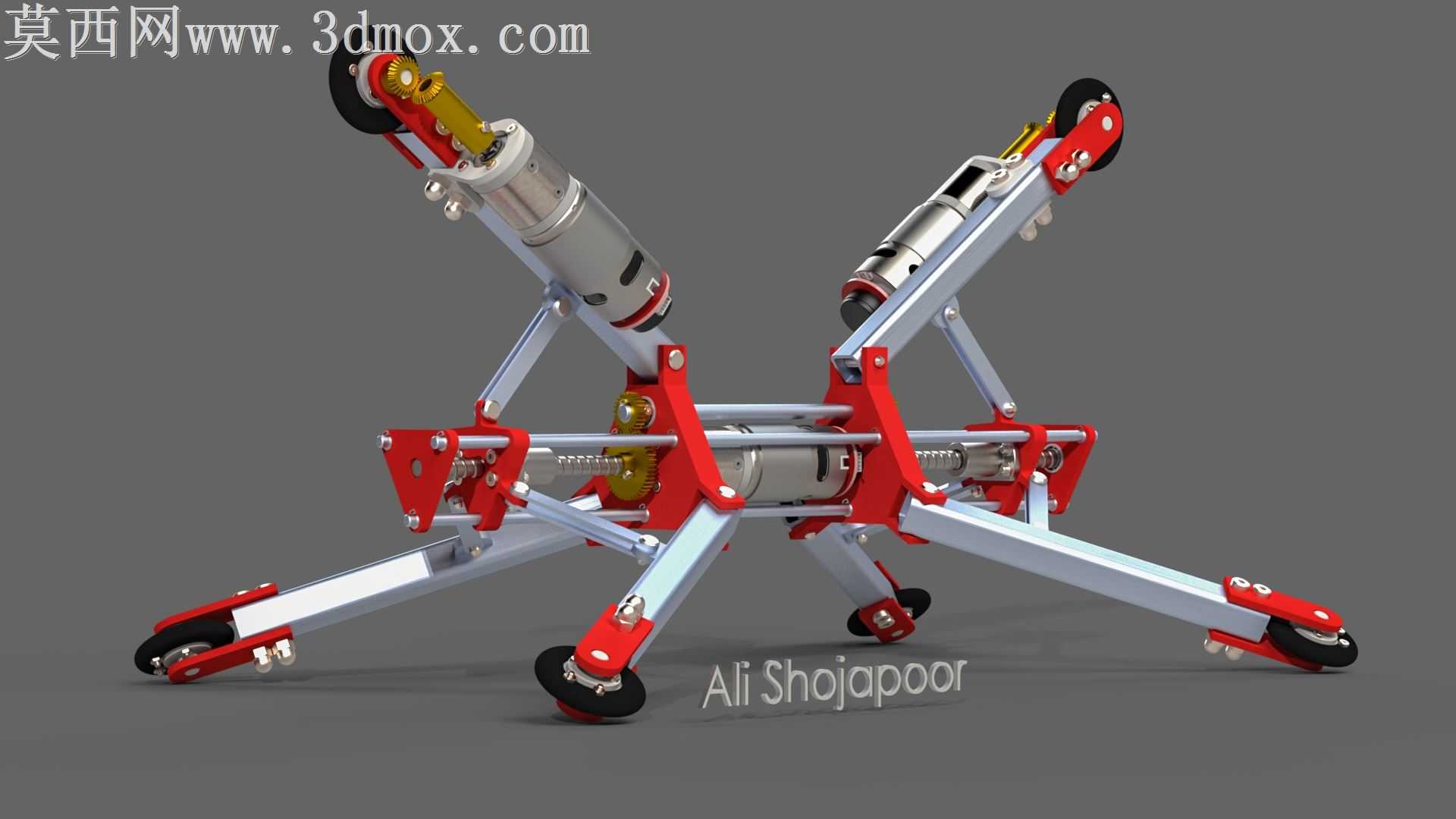

本作品为轮式管道行走机器人三维建模成果，建模过程中针对管道内作业的特殊工况完成全参数化结构设计，整体采用中心对称的六辐条支撑布局，可通过丝杠传动机构同步调节各支撑臂的展开角度，实现不同内径管道的自适应贴合，保障行走过程中轮体始终与管道内壁保持稳定接触压力，避免作业过程中出现打滑、卡滞问题。模型构建阶段严格按照机械设计规范完成各零部件的配合约束，核心传动部分包含带编码器的直流驱动电机、滚珠丝杠传动副、深沟球轴承、多档位传动齿轮组、防滑行走轮等模块，各零件间的装配间隙、运动干涉均经过反复校验，可完整模拟支撑臂伸缩调节、轮体驱动行走的全流程运动状态。材质渲染阶段针对不同零部件的实际材质属性完成参数调配，金属结构件采用铝合金磨砂金属材质，还原加工后的金属哑光质感与边缘倒角反光效果；驱动轮采用高摩擦橡胶材质，调整粗糙度与漫反射参数还原橡胶表面的颗粒触感；传动丝杠、轴承等精密部件采用抛光钢材材质，突出金属表面的高光反射特性；支撑臂连接部位的红色结构件采用工程塑料材质，调整材质的固有色与轻微反光属性，区分不同功能部件的视觉层次。设计思路上围绕管道内部作业的通行稳定性展开，摒弃传统固定轮径的设计方案，采用周向均匀分布的多组弹性支撑轮结构，通过丝杠螺母副带动各支撑臂同步张合，无需更换轮组即可适配一定区间范围内的管径变化，同时中心集成的驱动模块可将动力同步传递至各行走轮，保障在弯管、变径管段的通行能力，编码器的集成设计可实时反馈行走距离与电机转速，为后续搭载检测模块完成管道探伤、清理、测绘等作业提供稳定的移动载体。建模过程中对所有运动副添加了合理的约束关系，可直接用于运动仿真验证，验证不同管径下的支撑力变化、行走过程中的姿态稳定性，为后续实物样机的加工制作提供精准的三维数据参考，各零部件均预留了标准安装接口，可根据实际作业需求搭载摄像头、清理刷头、检测传感器等不同功能模块，拓展管道作业的适用场景。
