越野摩托车可折叠防滑脚踏结构设计

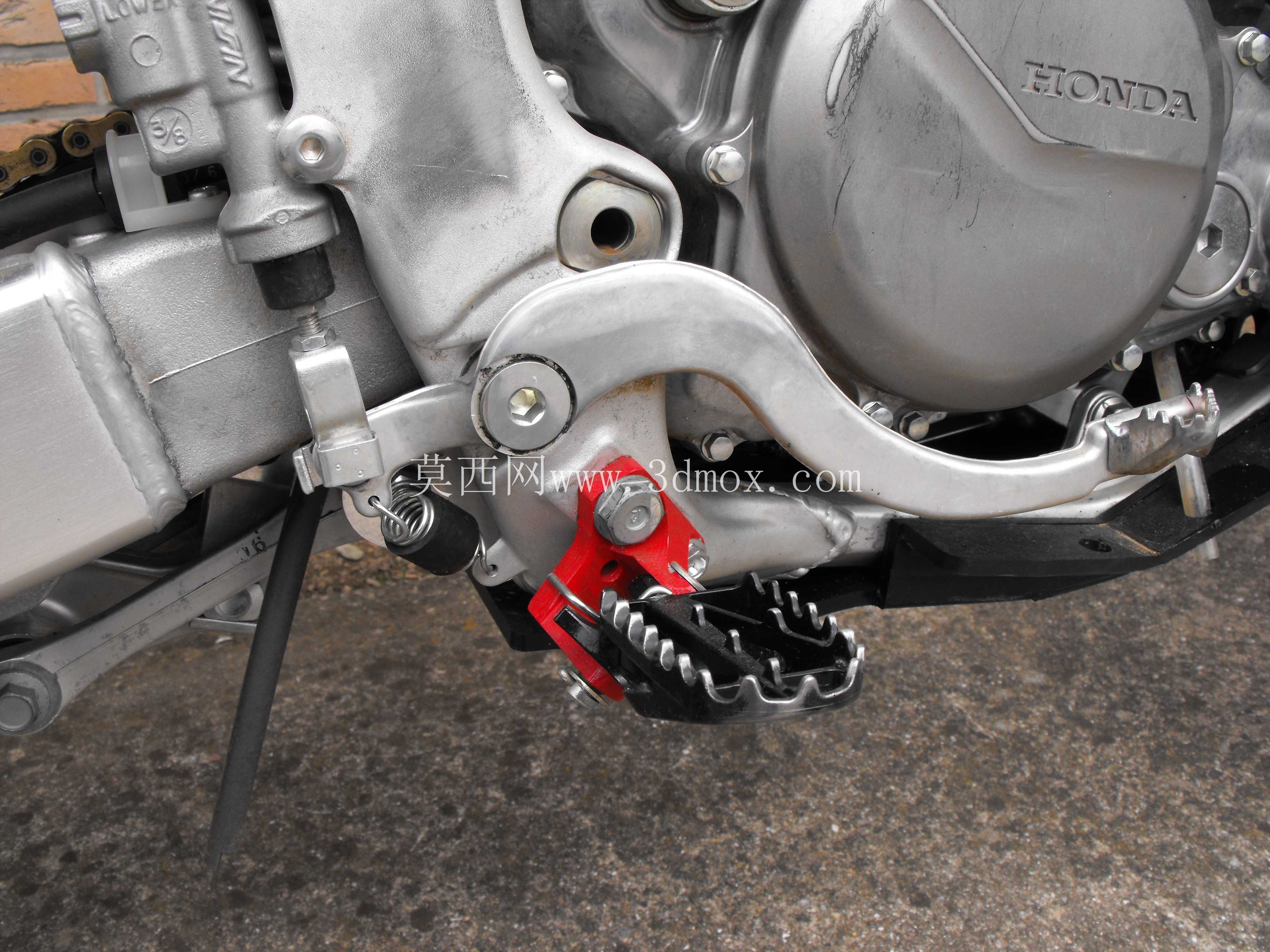

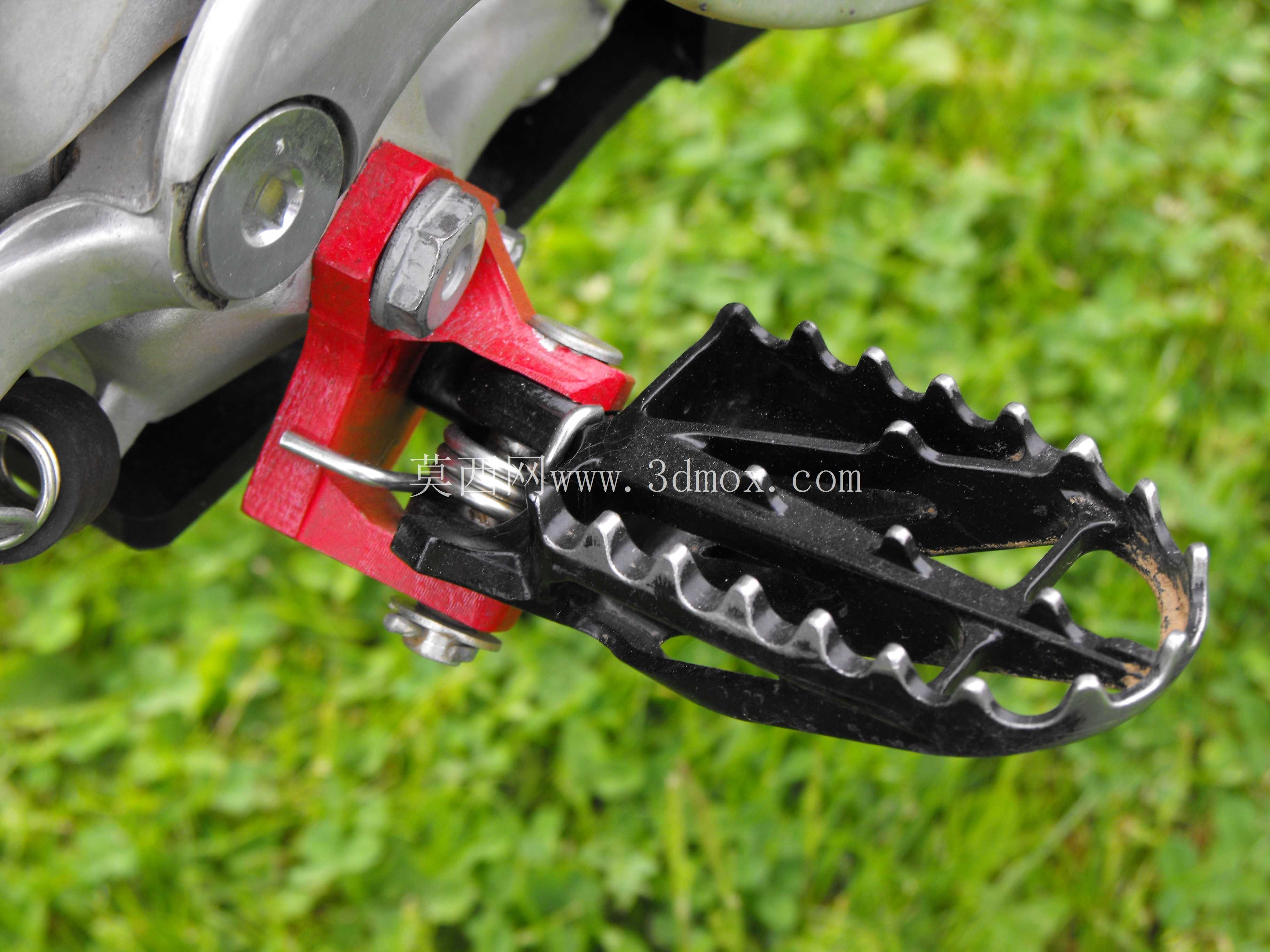

越野骑行场景下，脚踏作为骑手与车辆直接接触的核心受力部件，其结构设计直接决定复杂路况下的操控稳定性与骑行安全性，区别于常规街车的平面脚踏结构，该款脚踏针对林道穿越、场地竞技、陡坡攀爬等非铺装路面骑行需求做了针对性的结构优化。从实际使用场景出发，越野骑行过程中骑手需要频繁转移重心，站立骑行时脚部施力角度会随车身倾斜、路面颠簸不断变化，常规光滑平面脚踏很容易出现脚底打滑、脱脚的风险，尤其是在鞋底沾附泥浆、雨水的工况下，摩擦力不足会直接导致操控失误。该脚踏的踩踏面采用了多向锯齿凸起结构，齿形高度与排布角度经过反复验证，既能够在骑手穿戴厚底越野靴时提供足够的咬合摩擦力，避免侧向、纵向的滑动位移，又不会因为齿形过于尖锐导致靴底过度磨损，或是在摔车时对骑手腿部造成额外的剐蹭伤害。

考虑到越野骑行过程中车辆经常会遇到岩石、树根、土坡等路面凸起的磕碰，脚踏的折叠复位结构做了冗余设计，内置的高刚度弹簧复位机构可以在脚踏受到侧向撞击时快速向内折叠卸力，避免刚性连接导致的脚踏断裂、安装座变形，撞击力消失后可自动复位到工作位置，不需要骑手手动调整，不会干扰连续骑行操作。脚踏主体采用镂空框架结构，在保证整体结构强度的前提下尽可能降低自重，同时镂空间隙可以让骑行过程中沾附的泥浆、碎石自动脱落，不会出现泥块堆积导致踩踏面摩擦力下降的问题，也减少了不必要的重量负载。

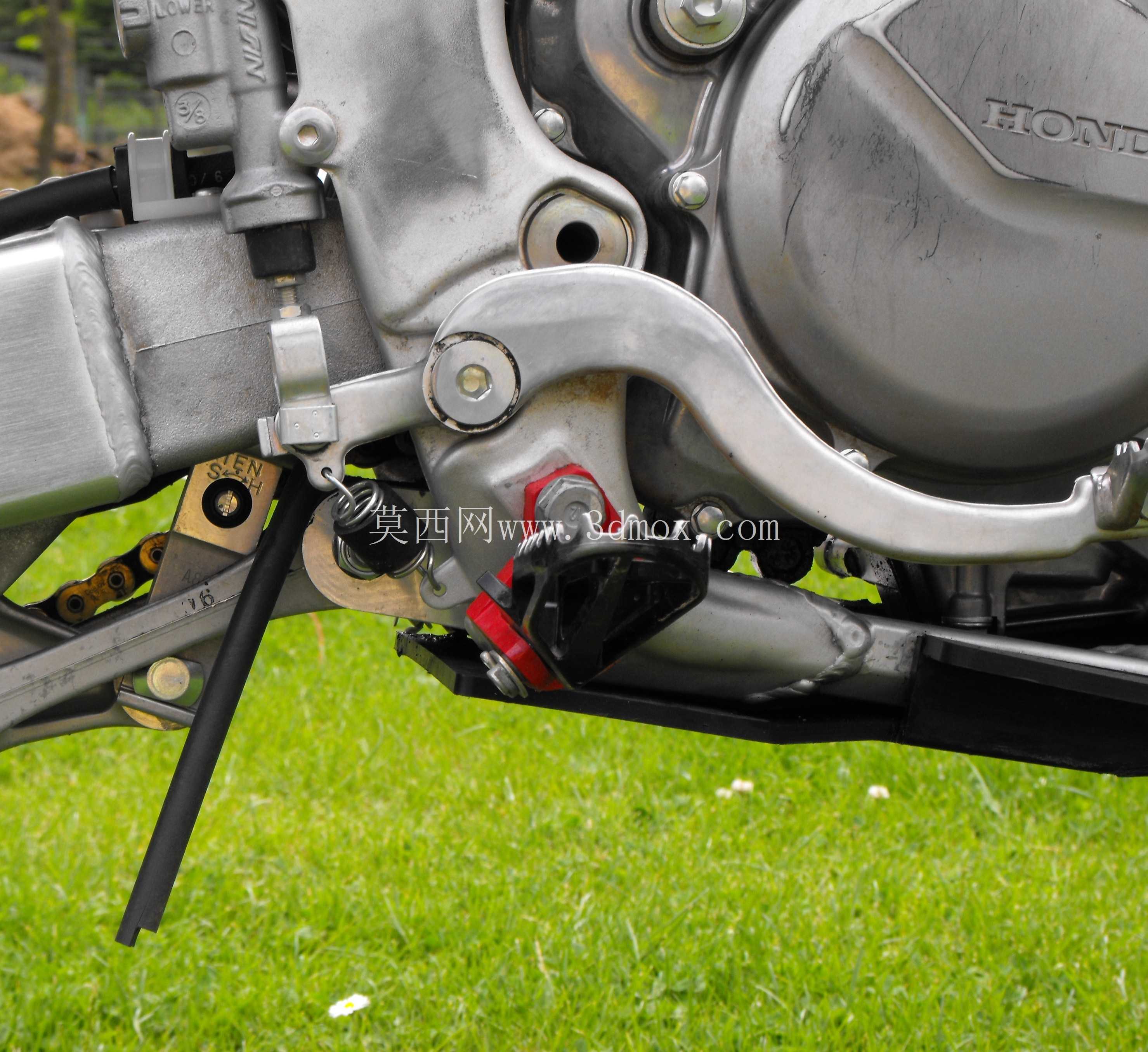

安装适配层面，该脚踏的安装连接座采用了标准化的孔位设计，安装基准面的平面度公差控制在0.05mm以内，连接螺栓采用M8规格的高强度紧固件，安装后脚踏与车架连接位的配合间隙控制在合理范围，既不会因为间隙过大出现骑行过程中的旷量晃动，也不会因为间隙过小导致折叠动作卡滞。从安装边界来看，脚踏处于展开工作位置时，踩踏面距离车架安装面的向外伸出量经过精准核算，既能够保证骑手站立骑行时脚部有足够的放置空间，腿部自然外展角度符合越野骑行的人体工学姿态，长时间站立骑行不会出现腿部肌肉过度紧张的问题，又不会因为伸出量过大导致车辆在狭窄林道穿行时频繁剐蹭两侧障碍物。折叠状态下脚踏向内收拢的角度可以贴合车架侧面轮廓，不会额外增加车辆的横向通过宽度，推行或者倒车时也不会剐蹭到骑手腿部。

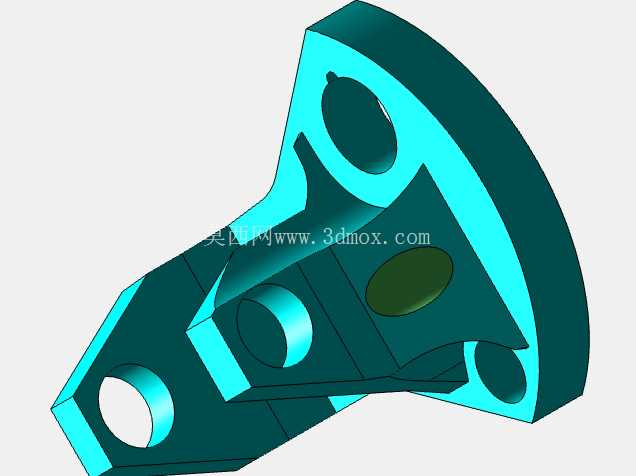

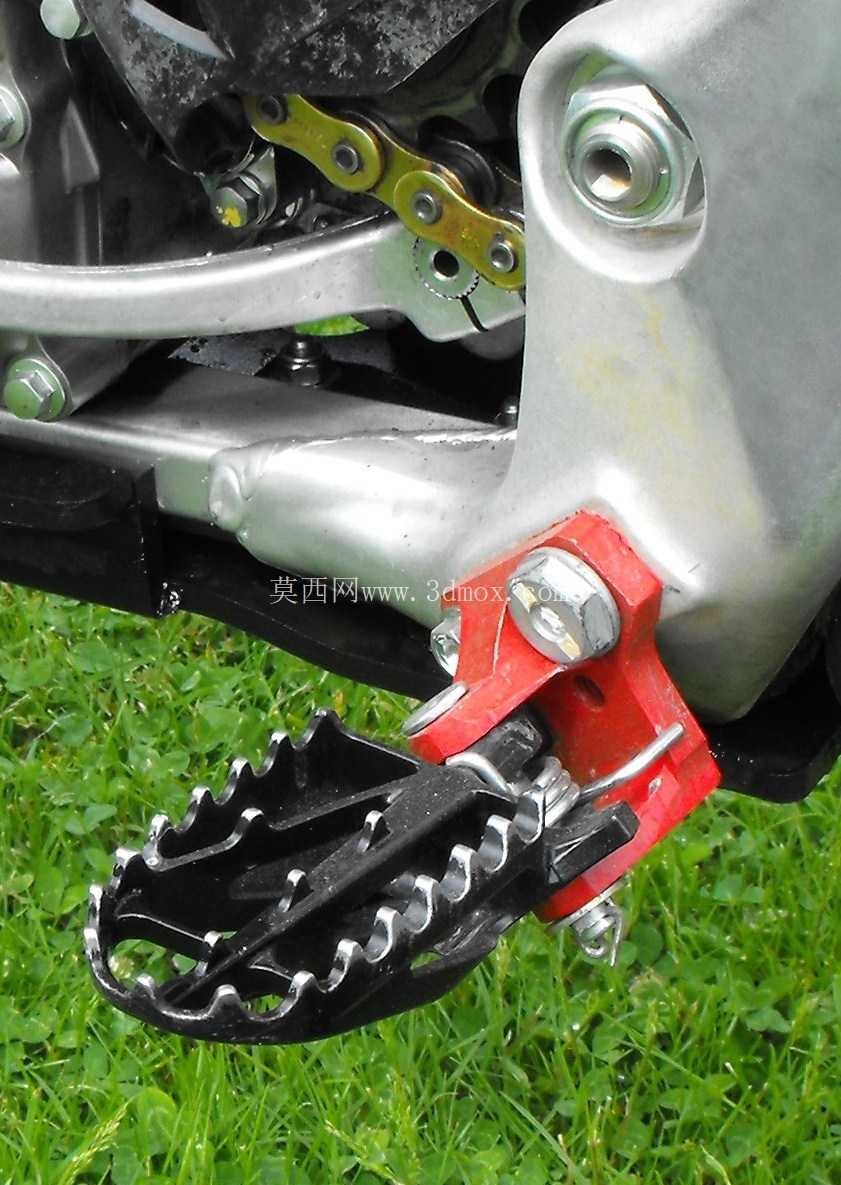

细节结构上，脚踏的旋转销轴部位做了耐磨衬套设计，衬套采用自润滑材质，长期在泥水、沙尘环境下使用也不会出现旋转卡滞、异响的问题，销轴端部采用防松螺母锁止，避免长期颠簸振动导致销轴脱出。连接座与脚踏主体之间的限位结构可以精准控制展开角度，保证踩踏面始终保持水平状态，骑手脚部放置时不需要刻意调整角度就能获得最大的接触面积。红色的安装座部分做了加强筋结构设计，在螺栓连接位周围增加了局部壁厚，应对大冲击力载荷时不会出现安装座开裂的问题，整体结构经过载荷验证，可以承受骑手站立跳跃落地时的瞬时冲击载荷，满足高强度越野骑行的使用需求。
