适配水壶架安装的自行车车架管架结构

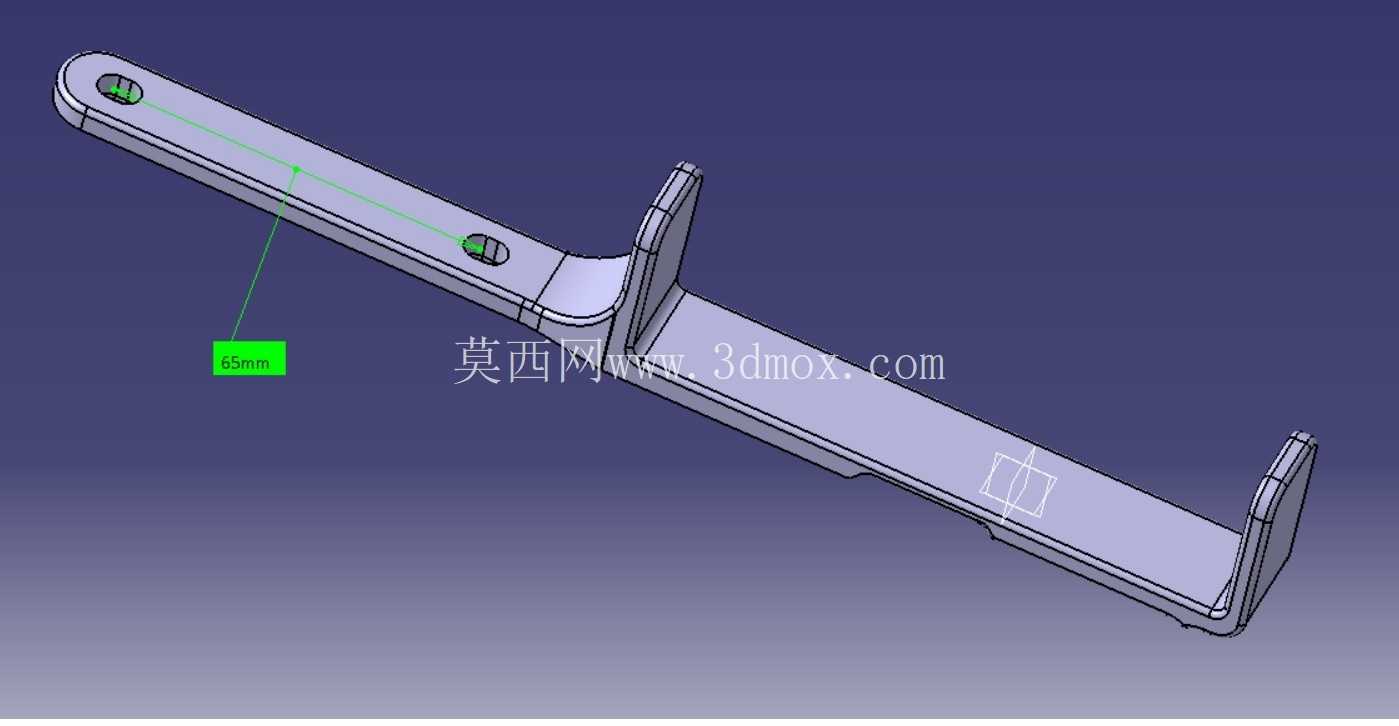

　　日常骑行场景中，不少骑友会在车架上额外搭载小型维修工具包、应急补给包等物件，常规的水壶架安装位仅能适配标准直径的水壶，无法稳定固定不规则外形的小型载物包，这款管架正是针对这一实际使用需求开发的附加承载结构。从安装边界来看，该管架完全依托自行车车架上已有的标准水壶架安装孔位进行固定，不需要对车架本身做任何钻孔、打磨等破坏性改装，安装时仅需将管架的固定孔与车架水壶架螺孔对齐，使用标准水壶架螺丝即可完成锁紧，适配市面上绝大多数采用标准水壶架孔位设计的山地车、公路车车架，不会与车架上的变速线管、刹车油管走线产生干涉。

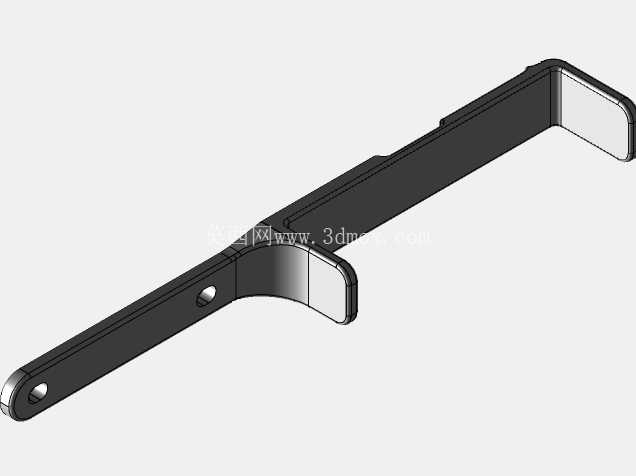

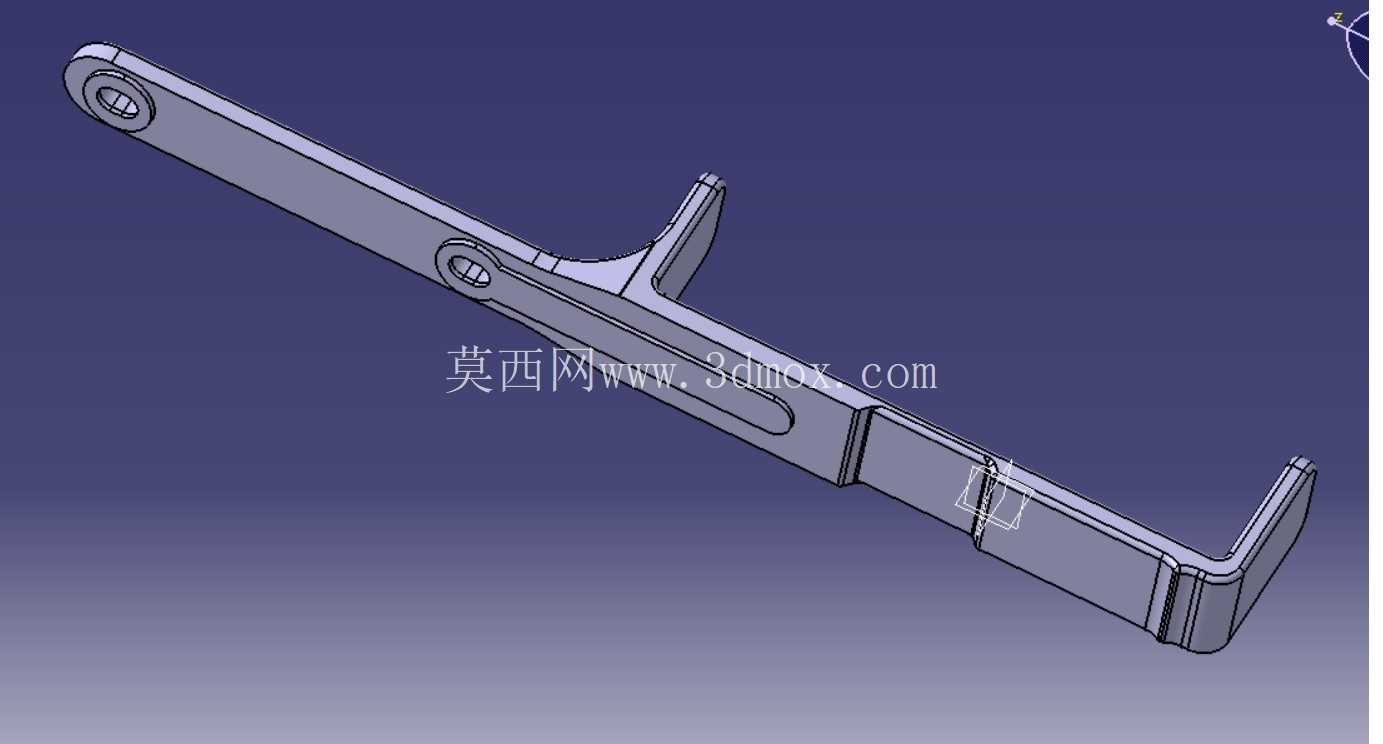

　　结构设计上，管架主体采用贴合车架管型的弧面贴合设计，与车架接触的位置做了圆角过渡处理，避免硬质结构在骑行颠簸中刮花车架漆面，同时增大接触面积分散载荷，防止长期使用后出现应力集中导致的结构开裂。承载区域设置了绑带穿槽，可配合常用的尼龙魔术绑带对放置在架体上的物件进行捆扎固定，绑带槽的宽度适配市面上主流的20mm、25mm宽度魔术绑带，不需要额外定制专用绑带，用户可根据自身搭载物件的尺寸灵活调整绑带的捆扎位置与张紧度。

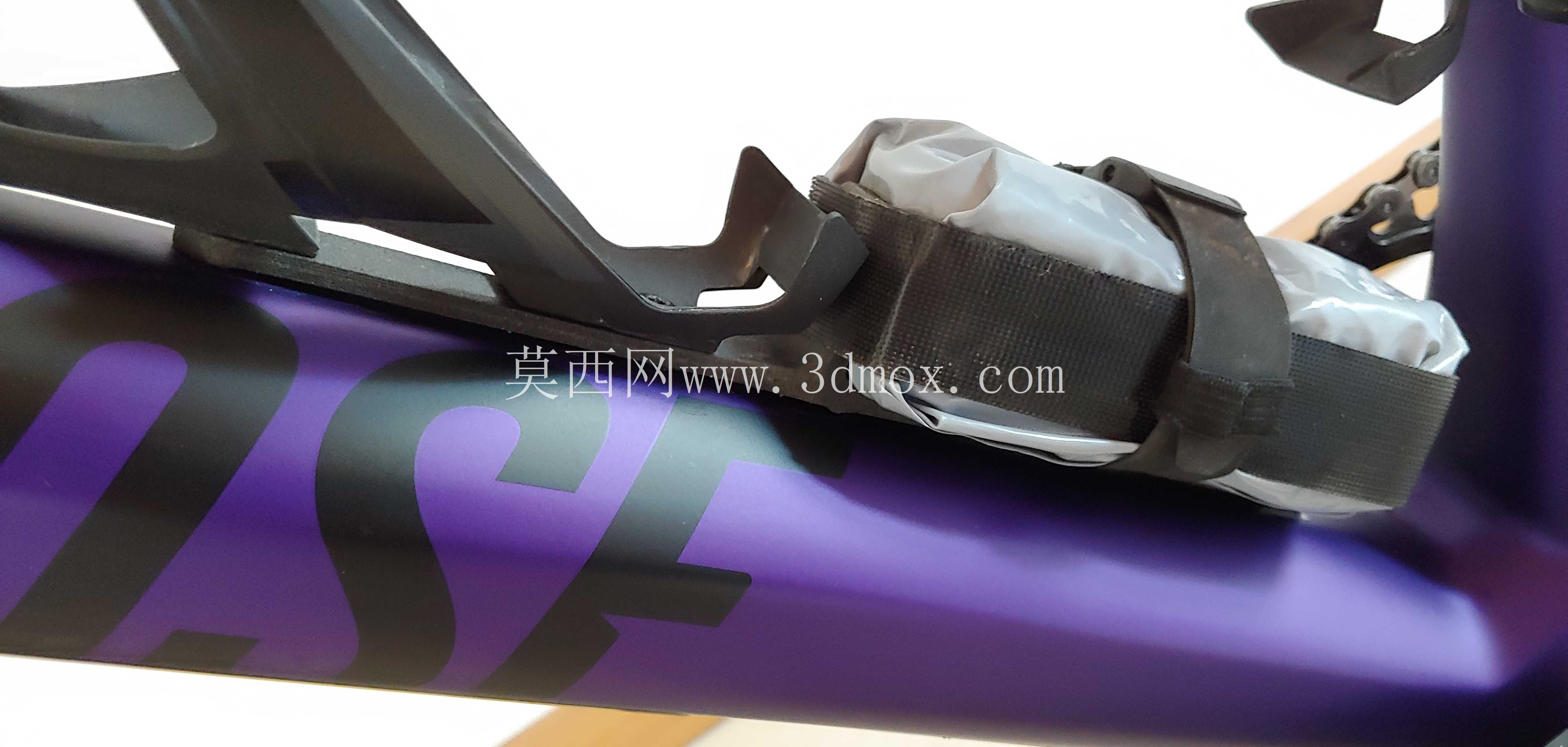

　　材质选择上，采用聚丙烯纤维与短切碳纤维复合增强的打印材料制作，相比纯PLA打印件，抗冲击性能提升明显，能够应对骑行过程中路面颠簸带来的持续振动载荷，同时材料本身具备一定的耐候性，日常日晒雨淋不会快速出现老化脆裂的问题，整体重量控制在较低水平，不会给整车带来过多的额外负重。从实际使用场景来看，该管架可搭载的物件涵盖内六角工具组、补胎片、迷你打气筒、能量胶等小型骑行必备物品，安装位置处于车架三角区域内，不会影响骑乘时的踩踏动作，也不会改变车辆的重心分布，避免搭载物件后出现操控手感变重的问题。

　　设计过程中充分考虑了打印工艺的可行性，所有结构均采用无支撑打印的角度设计，不需要额外添加打印支撑，减少后期支撑拆除的工作量，同时保证安装贴合面的平整度，架体的边缘位置全部做了倒圆角处理，没有尖锐棱角，避免取放物件或者骑行过程中剐蹭造成损伤。载荷设计方面，该管架的额定承载重量控制在500g以内，完全能够满足日常骑行应急工具与补给的搭载需求，固定孔位周边做了局部加厚处理，避免螺丝锁紧时出现压裂或者长期振动下孔位磨损松旷的问题，架体与车架管之间预留了0.2mm的装配间隙，用户可根据自身车架管的实际漆面厚度在贴合面粘贴薄EVA泡棉胶垫，进一步提升固定的稳定性，同时避免架体与车架硬接触产生的异响。
