自行车备用内胎固定车架管架结构

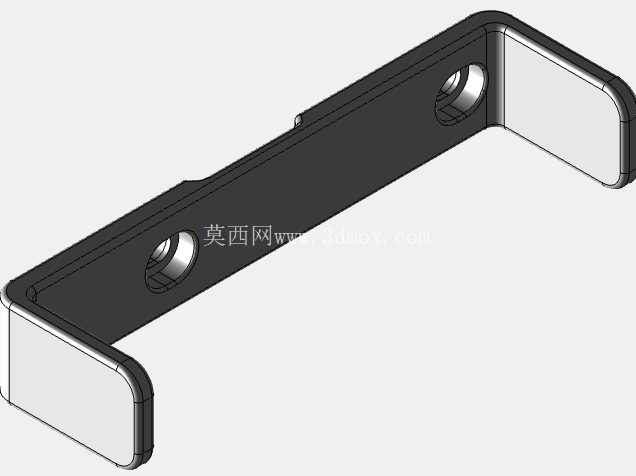

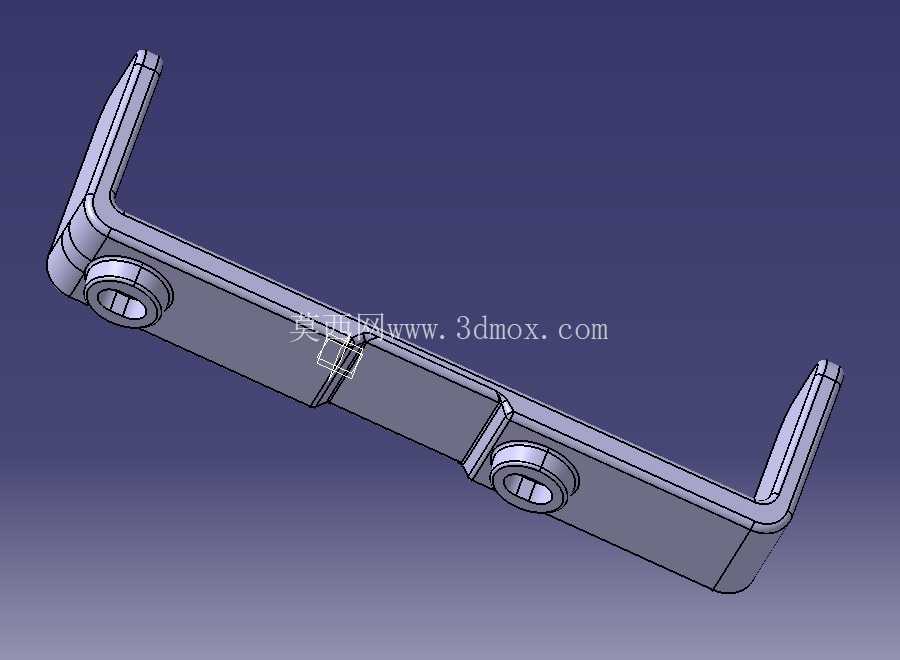

　　在长途骑行、越野穿越这类长距离自行车出行场景中，备用内胎是骑乘者必须随身携带的应急配件，以往多数骑乘者会选择将内胎收纳在骑行包、车座包内，但这类收纳方式不仅占用包内储物空间，在颠簸路段还容易出现包体晃动、内胎被其他尖锐工具扎破的问题，这款车架管架正是针对这类实际使用痛点设计的专用固定结构。从结构形态来看，该支架采用两端弯折的U型长条式设计，主体为平直的安装基准面，两端向上弯折形成带圆角的限位挡边，整体采用等厚度钣金冲压成型工艺，弯折处做了圆弧过渡处理，既避免尖锐边角剐蹭内胎橡胶表面，也能通过弯折结构提升支架整体的抗弯折强度，避免长期受震动出现支架变形的问题。

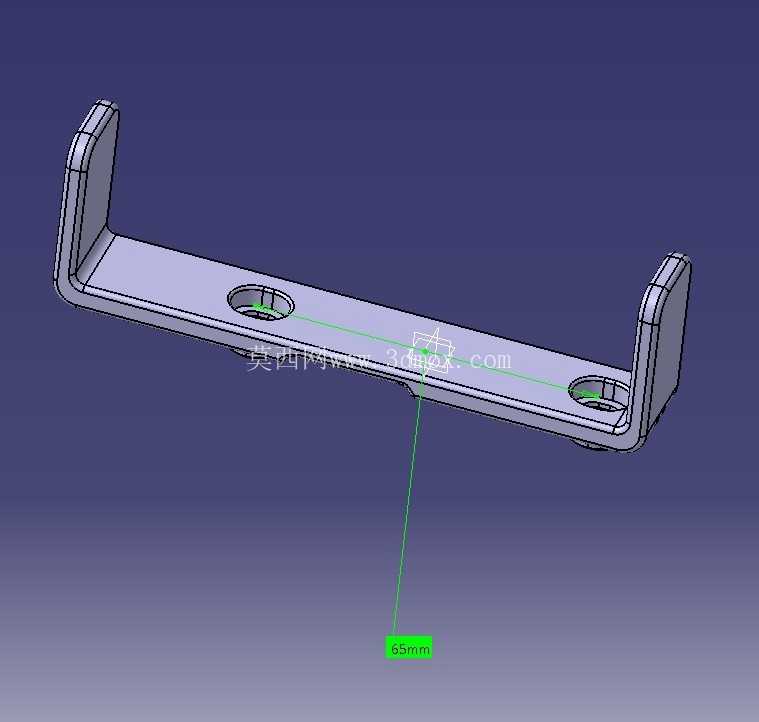

　　安装基准面上开设两个同轴的圆形安装孔，孔位间距经过匹配常规自行车车架管材的安装点位设计，安装时可通过扎带或者配套的固定螺丝穿过安装孔，将支架牢牢固定在自行车车架的下管或者上管位置，不会占用车架原有的水壶架安装位，也不会干涉骑行过程中腿部的踩踏动作。两端的弯折挡边高度经过实际测算，刚好可以卡住卷绕成圆柱状的备用内胎两端，配合绑带使用时，能避免内胎在骑行颠簸过程中出现横向窜动、脱落的情况，支架主体的平直段长度适配常规700C、26寸、27.5寸等主流规格自行车备用内胎卷绕后的长度，不会出现内胎超出支架边界、被车轮或者传动部件剐蹭的问题。

　　从设计思路层面，这款支架没有采用多余的冗余结构，整体形态完全服务于固定备用内胎的核心功能，平直的主体面可以和卷绕后的内胎圆柱面形成稳定的面接触，相比点接触的固定结构，能降低内胎局部受压过大出现橡胶老化开裂的风险；所有外露边缘都做了倒钝处理，不存在飞边、毛刺，避免安装或者取放内胎时划伤手部或者内胎橡胶。在安装边界上，支架的整体厚度控制在较薄的区间，固定在车架上之后不会突出车架轮廓过多，在狭窄路段骑行或者推行车辆时，不会因为支架突出造成磕碰；安装孔的孔径适配市面上常见的自行车扎带、M5规格的固定螺丝，骑乘者不需要额外采购特殊规格的紧固件就能完成安装，适配性较强。

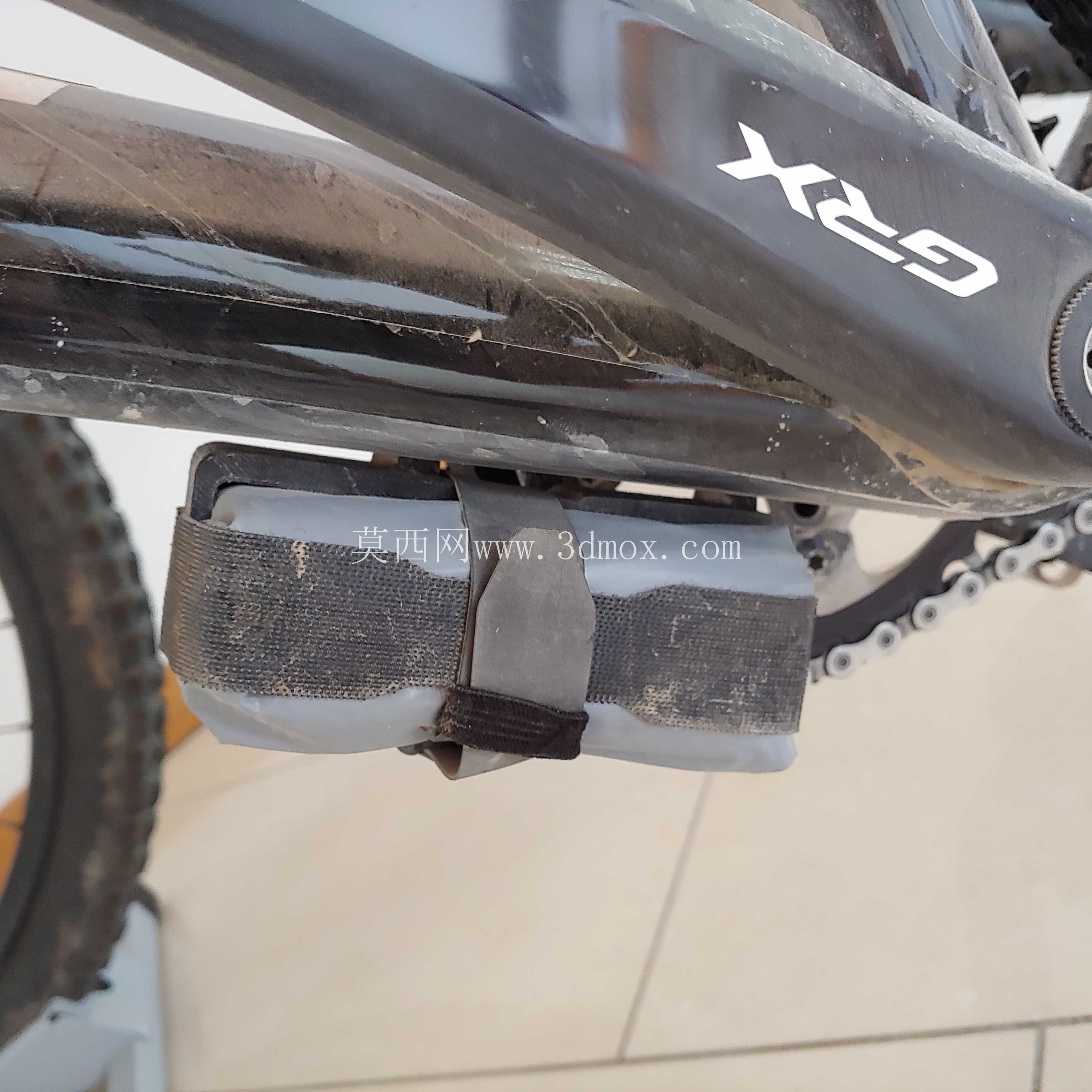

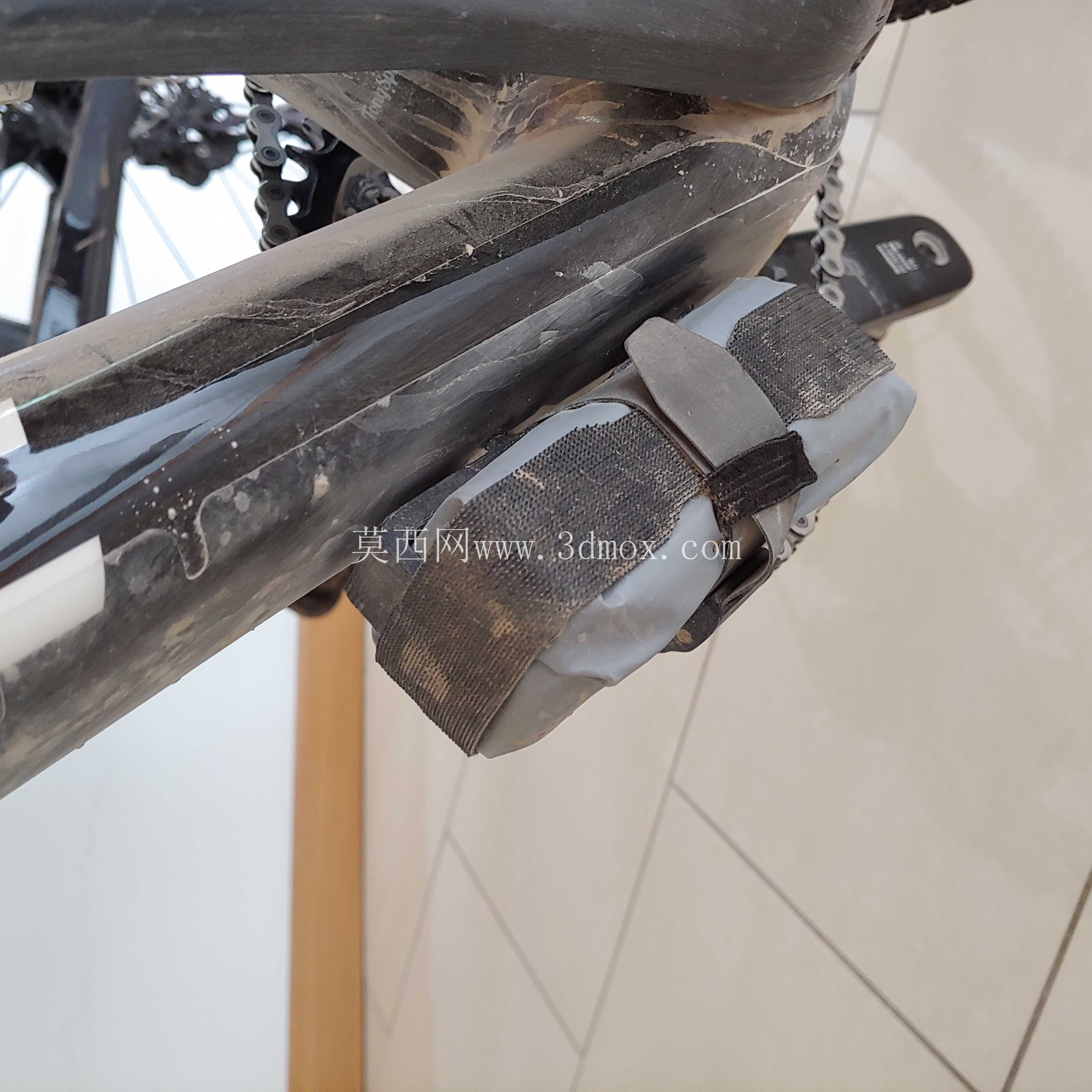

　　实际使用过程中，该支架除了可以固定备用内胎，也可以临时固定卷绕后的撬胎棒、补胎片收纳包等小型应急维修工具，拓展了实际使用场景，相比传统的包内收纳方式，将备用内胎固定在车架管架上，不仅能释放包内的储物空间，在需要应急补胎时也能快速取用，不需要翻找包内物品，提升了应急处理的效率。结构强度方面，该支架的弯折结构设计让整体具备足够的抗形变能力，在长期承受户外颠簸、温度变化的使用环境下，不会出现支架断裂、固定孔位开裂的问题，表面的处理工艺也能应对雨天骑行的泥水侵蚀，避免出现锈蚀影响使用寿命。
