拖车空气制动系统负载传感阀结构设计

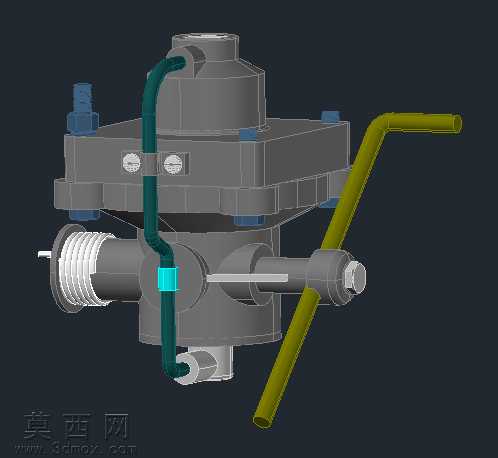

本作品为拖车空气制动系统配套的负载传感阀三维建模成果，建模过程中严格参照威伯科同类产品的实物测绘尺寸与功能逻辑开展设计，完整还原了该类阀件的核心结构与装配关系。建模阶段首先搭建阀件的主体基座框架，采用多段实体拉伸与布尔运算完成主阀体的型腔与安装面构建，针对阀体上的紧固螺栓孔、管路接口定位槽均做了精确的尺寸匹配，保证各接口的同轴度与安装公差符合气动元件的通用设计标准。针对阀件外露的不同管路，分别采用扫掠命令构建路径：深绿色控制管路沿阀体侧面的固定卡扣走向生成，匹配管接头的插接段做了收口处理；黄色输出管路采用弯管扫掠成型，弯折半径符合气动管路的最小弯曲半径要求，避免气路流通阻力过大；左侧白色波纹管段采用螺旋扫描加阵列的方式构建波纹结构，还原其伸缩补偿的功能形态。材质渲染阶段针对不同部件做了区分处理：主阀体采用铸铝哑光材质，还原金属铸件的细微颗粒质感；金属管路采用深绿、黄两色的工程塑料包覆材质，表面添加轻微的磨砂纹理；紧固螺栓、调节杆等外露金属件采用镀锌钢的亮面金属质感，接口处的密封件添加橡胶材质的哑光深色效果，整体渲染效果贴近实物的视觉表现。结构设计上完整还原了负载传感阀的核心功能逻辑，内部包含负载感应活塞、气压调节弹簧、阀口启闭组件等核心结构，可实现根据拖车负载动态调节输出制动气压的功能，各活动部件的装配间隙预留合理，既保证活动顺畅又避免气路泄漏，外部的安装固定位、管路接口位置均与原车装配要求匹配，可直接用于制动系统的装配校验、原理演示以及后续的工程化改型参考。
